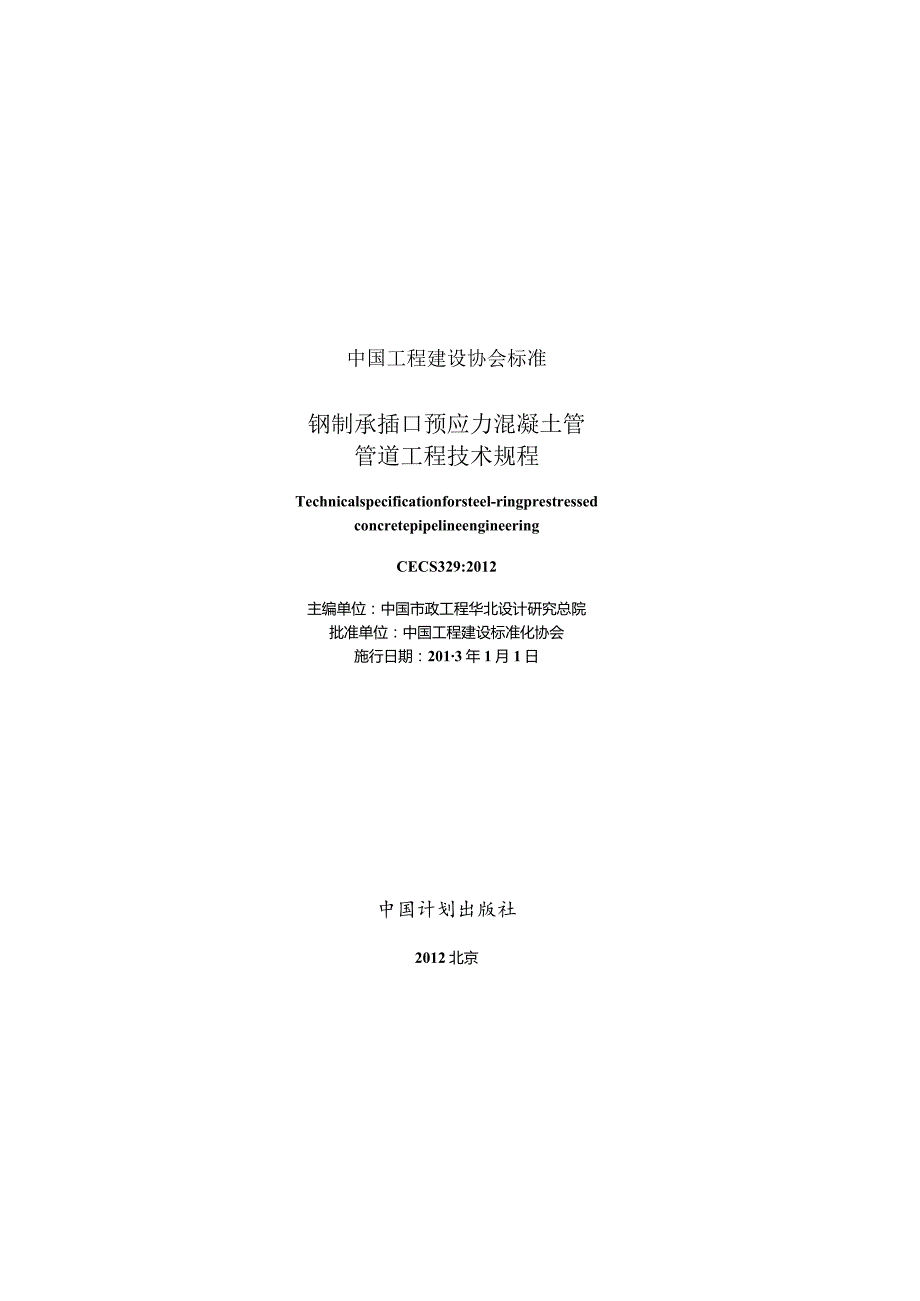

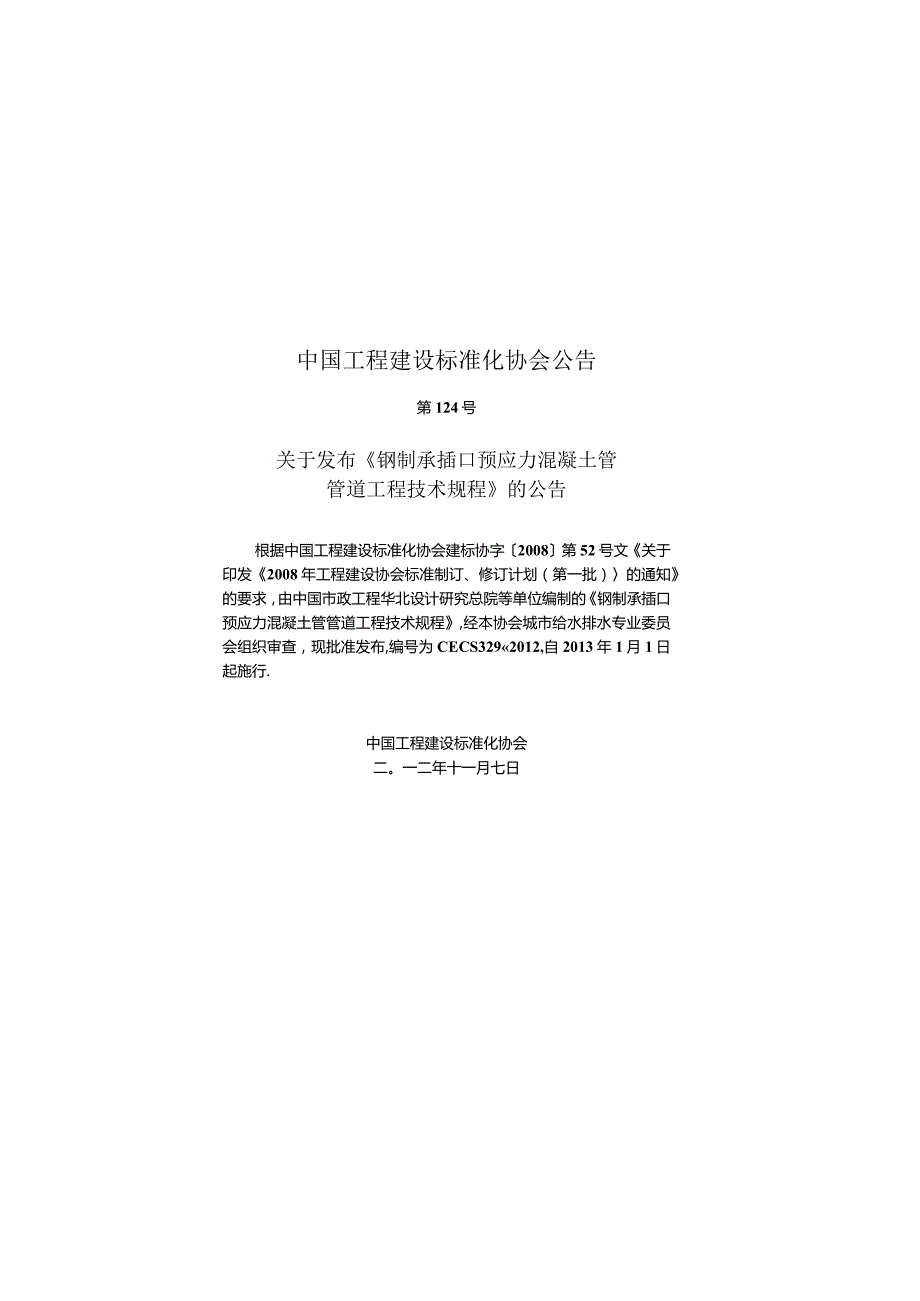

1、中国工程建设协会标准钢制承插口预应力混凝土管管道工程技术规程Technicalspecificationforsteel-ringprestressedconcretepipelineengineeringCECS329:2012主编单位：中国市政工程华北设计研究总院批准单位：中国工程建设标准化协会施行日期：2013年1月1日中国计划出版社2012北京中国工程建设标准化协会公告第124号关于发布钢制承插口预应力混凝土管管道工程技术规程的公告根据中国工程建设标准化协会建标协字2008第52号文关于印发2008年工程建设协会标准制订、修订计划（第一批）的通知的要求，由中国市政工程华北设计研究总院等

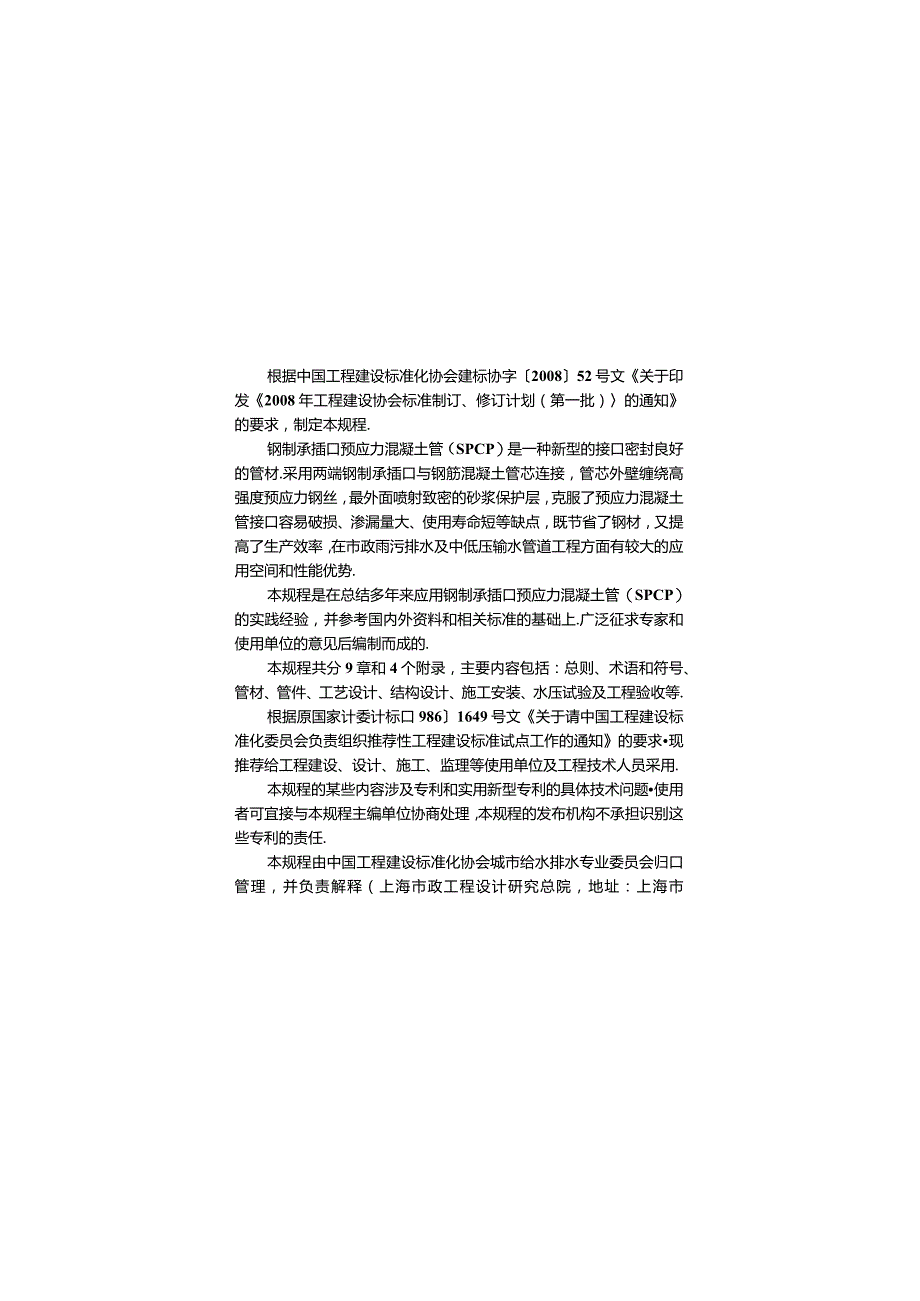

2、单位编制的钢制承插口预应力混凝土管管道工程技术规程,经本协会城市给水排水专业委员会组织审查，现批准发布,编号为CECS3292012,自2013年1月1日起施行.中国工程建设标准化协会二。一二年十一月七日根据中国工程建设标准化协会建标协字200852号文关于印发2008年工程建设协会标准制订、修订计划（第一批）的通知的要求，制定本规程.钢制承插口预应力混凝土管（SPCP）是一种新型的接口密封良好的管材.采用两端钢制承插口与钢筋混凝土管芯连接，管芯外壁缠绕高强度预应力钢丝，最外面喷射致密的砂浆保护层，克服了预应力混凝土管接口容易破损、渗漏量大、使用寿命短等缺点，既节省了钢材，又提高了生产效率，在
3、市政雨污排水及中低压输水管道工程方面有较大的应用空间和性能优势.本规程是在总结多年来应用钢制承插口预应力混凝土管（SPCP）的实践经验，并参考国内外资料和相关标准的基础上.广泛征求专家和使用单位的意见后编制而成的.本规程共分9章和4个附录，主要内容包括：总则、术语和符号、管材、管件、工艺设计、结构设计、施工安装、水压试验及工程验收等.根据原国家计委计标口9861649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求现推荐给工程建设、设计、施工、监理等使用单位及工程技术人员采用.本规程的某些内容涉及专利和实用新型专利的具体技术问题使用者可宜接与本规程主编单位协商处
4、理，本规程的发布机构不承担识别这些专利的责任.本规程由中国工程建设标准化协会城市给水排水专业委员会归口管理，并负责解释（上海市政工程设计研究总院，地址：上海市国权路98号国阳大厦513室，邮政编码：200433).执行中如有意见或建议，请寄送解释单位.主编单位：中国市政工程华北设计研究总院介编单位：天津万联管道工程有限公司主要起草人：陈涌城王长详朱开东 梁坚印 厉彦松 史志利赵斌张亮李成江 徐扬纲李铮朱莹 范民权孟应濠刘乘武 尹卫红赵远清张海宇主要审查人：刘雨生余洪方吴文君1 总则:(1)2术语和符号(2)1.1 术语(2)1.2 符号(2)3管材(4)3.1 材料V(4)3.2 管材质量要求
5、(5)4管件7)5工艺设计(9)5.1 一般规定(9)5.2 水力计算(10)6结构设计(13)6.1 一般规定(13)6.2 管道结构匕的作用(14)6.3 承能力极限状态计算(17)6.4 正常使用极限状态验算:(21)6.5 构造要求24)7施工安装(27)8水压试验(28)9工程验收(30)附录A钢制承插口51应力混凝土管结构型式图(32)附录B钢制承插口颈应力混凝土管规格尺寸(34)附录C预应力张拉工艺的预应力损失计算(36)附录D钢制承插口预应力混凝土管接口钢环基本尺寸：(39)本规程用词说明（40）引用标准名录（41）附：条文说明（43）Contents1 Generalprov
6、isions：(1)2 Termsandsymbols(2)2.1 Terms2)2.2 Symbols(2)3 Pipematerials(4)3. 1Materials(4)4. 2Pipequalityrequirement(5)4 Tubings(7)5 Processdesign(9)5.1Generalrequirement(9)5.2Hydrauliccalculation:(10)6 Structuraldesign(13)1. 1Generalrequirement(13)6. 2Actionsonthepipestructure(14)7. 3Calculationoful
7、timatelimitstates(17)8. 4Checkingcalculationofserviceabilitylimitstates(21)9. 5Detailingrequirement(24)7 Constructionandinstallation(27)8 Hydrostatictest(28)9 Projectacceptance(30)AppendixAStructurediagramofsteel-ringprestressedconcretepipe(32)AppendixBDimensionofsteel-ringprestressedconcretepipe(34
8、)AppendixCPrestresslosscalculationofprestressedtensioningprocess(36)AppendixDSizeofsteel-ringprestressedconcretepipe(39)Explanationofwordinginthisspecification(40)1.istofquotedstandards(41)Addition：Explanationofprovisions(43)1.0.1为保证钢制承插口预应力混凝土管管道在设计、施工及验收中，做到技术先进、经济合理、安全适用、确保质品1定本规程。1.0.2本规程适用于公称内径
9、120Omm3000mm,工作压力不大于1.2MPa的给水排水工程埋地钢制承插口预应力混凝土管管道的设计、施工及验收.1.0.3钢制承插口预应力混凝土管应符合现行国家标准陵应力混凝土管GB5696的规定，其中钢制承插口部分尚应符合现行国家标准预应力钢筒混凝土管GB/T19685的相关规定.1.0.4钢制承插口预应力混凝土管管道工程除应符合本规程的规定外尚应符合国家现行有关标准的规定.2术语和符号21术语2.1.1钢制承插口预应力混凝土管steel-ringprestressedconcretepipe(SPCP)在带有钢制承插口的混凝土管芯外壁缠绕高强度预应力钢丝，并喷射致密的砂浆保护层的复合
10、管材.2.2符号2.2.1 管道上的作用和作用效应Fz管侧主动土压力标准值；Ffw.k管道单位长度上浮托力标准值；Fk支墩抗推力标准值；Fpk管侧被动土压力标准值；HQ管道单位长度上管顶竖向土压力标准值；F4管道的设计内水压力标准值；Fd管道的工作压力标准值；Fwp,k在设计内水压力作用下管道承受的推力标准值；QQ车辆的第i个车轮承担的单个轮压标准值；q地面堆积荷载标准值；qk地面车辆轮压引起的管顶处单位面积竖向压力标准值。2.2.2 材料指标管芯混凝土的立方体抗压强度标准值；AC砂浆抗拉强度标准值；J一砂浆抗压强度标准值；Ec管芯混凝土的弹性模量；E.管体砂浆保护层所采用砂浆的弹性模量；E.
11、钢丝的弹性模量；J管体砂浆保护层相应于抗拉强度的应变量.2.2.3 应力、to.应力钢丝的张拉控制应力,恒一环向颈应力钢丝扣除应力损失后的有效预加应力；P支城作用在她基上的平均压力.2. 2.4几何参数Ae管芯混凝土截面面积,AE管壁截面（含钢丝和砂浆保护层）的折算面积；Af环向预应力钢丝截面面积；张拉端锚具的变形值；4预应力钢丝中心至管壁折算截面重心的距离；D.管内径,D1管外径；WE管芯截面（含钢丝和砂浆保护层）受拉边缘的折算弹性抵抗矩.2.2.5计算系数K受拉区混凝土的影响系数；A综合调整系数,r受拉区混凝土的塑性影响系数.31材料3.1.1 管芯混凝土设计强度不得低于C403.1.2
12、管芯混凝土的碱含垃应符合现行协会标准混凝土碱含fit限值标准CEcS53的规定.3.1.3 所用外加剂不应对管体或水质产生有害影响，其质量应符合现行国家标准混屣土外加剂GB8076的规定，其使用方法应符合现行国家标准混凝土外加剂应用技术规范GB50119的规定.3.1.4 预应力筋宜采用热处理钢筋、冷拉钢丝、消除应力低松弛钢丝或钢绞线，其性能指标应符合现行国家标准预应力混凝土用钢丝GB/T5223和预应力混凝土用钢绞线GB/T5224的规定.3.1.5 制造承插口接口钢环所用的承口钢板和插口异型钢应符合国家现行标准优质碳素结构钢GB/T699、碳素结构钢68/7700、碳索结构钢和低合金结构钢
13、热轧厚钢板和钢带GB3274和颈应力钢筒混凝土管接头用型钢JC/T1091的规定钢板的最小屈服强度不应低于205MPa.3.1.6 非预应力箭应符合现行国家标准钢筋混凝土用钢第2部分:热轧带肋钢筋GB1499.2和冷轧带肋纲筋GB13788的规定.3.1.7 管道承插口胶圈应采用圆形截面实心胶圈，其性能应符合现行行业标准预应力与自应力混凝土管用橡胶密封圈JC/T748的规定.3.1.8 管体砂浆保护层的抗拉强度、弹性模量及相应于抗拉强度的应变应分别按下式计算:(3.1.8-i)(3.1.8-2)/M.k52Jt.kEe=7713（mr,k）0,J=铲（3.1.8-3）式中J.、一砂浆抗拉强度标
14、准值（MPa）,J.卜一砂浆抗压强度标准值（MPa）,不得低于45MPa；Eg管体砂浆保护层所采用砂浆的弹性模量（MPa九J管体砂浆保护层相应于抗拉强度的应变量。3.1.9 管芯混凝土、预应力钢丝、钢筋的强度标准值及弹性模献等力学性能指标应按现行国家标准混凝土结构设计规范GB50010的规定执行.3.1.10 用于输送生活饮用水的管道及管件卫生性能应符合现行国家标准生活饮用输配水设备及防护材料的安全性评价标准GB/T17219的有关规定.3.2管材质髭要求3.2.1 管材施加纵向愤应力时钢筋的张拉和锚固应符合管道结构设计要求,自锚锚固方式宜采用螺纹钢筋.3.2.2 2.2纵向预应力钢筋可采用机械法张拉，采用单根张拉方式时必须对称进行.3.2.3 2.3浇注成型的管芯应采用蒸汽养护施加纵向预应力的管芯混凝土脱模强度不得低于28MPa.3.2.4 2.4管芯混*的强度达到设计强度70%以上时，方可缠丝，纯丝时钢丝上起始端应牢固固定，管芯两端锚固装置所能承受的抗拉应力不应低于钢丝极限抗拉强度的75%.3.2.5 管芯缠丝前应在管芯表面喷涂一层水灰比为0.625的水泥净浆.3.2.6 管材环向预应力钢丝外缘水泥砂浆保护层净厚度不应小于20mm；水泥砂浆吸水率平均值不应超过9%,单个值不应超过1
