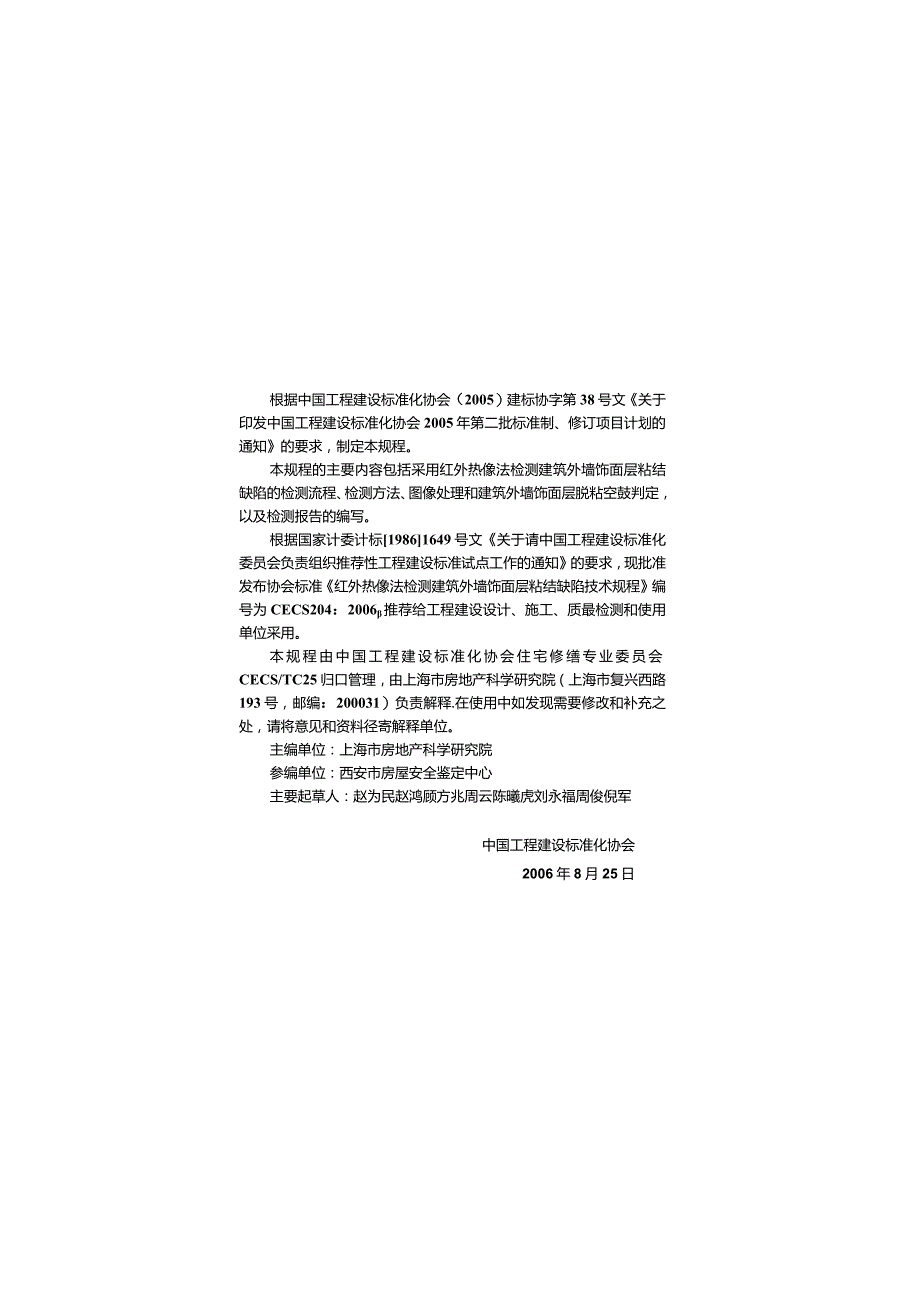

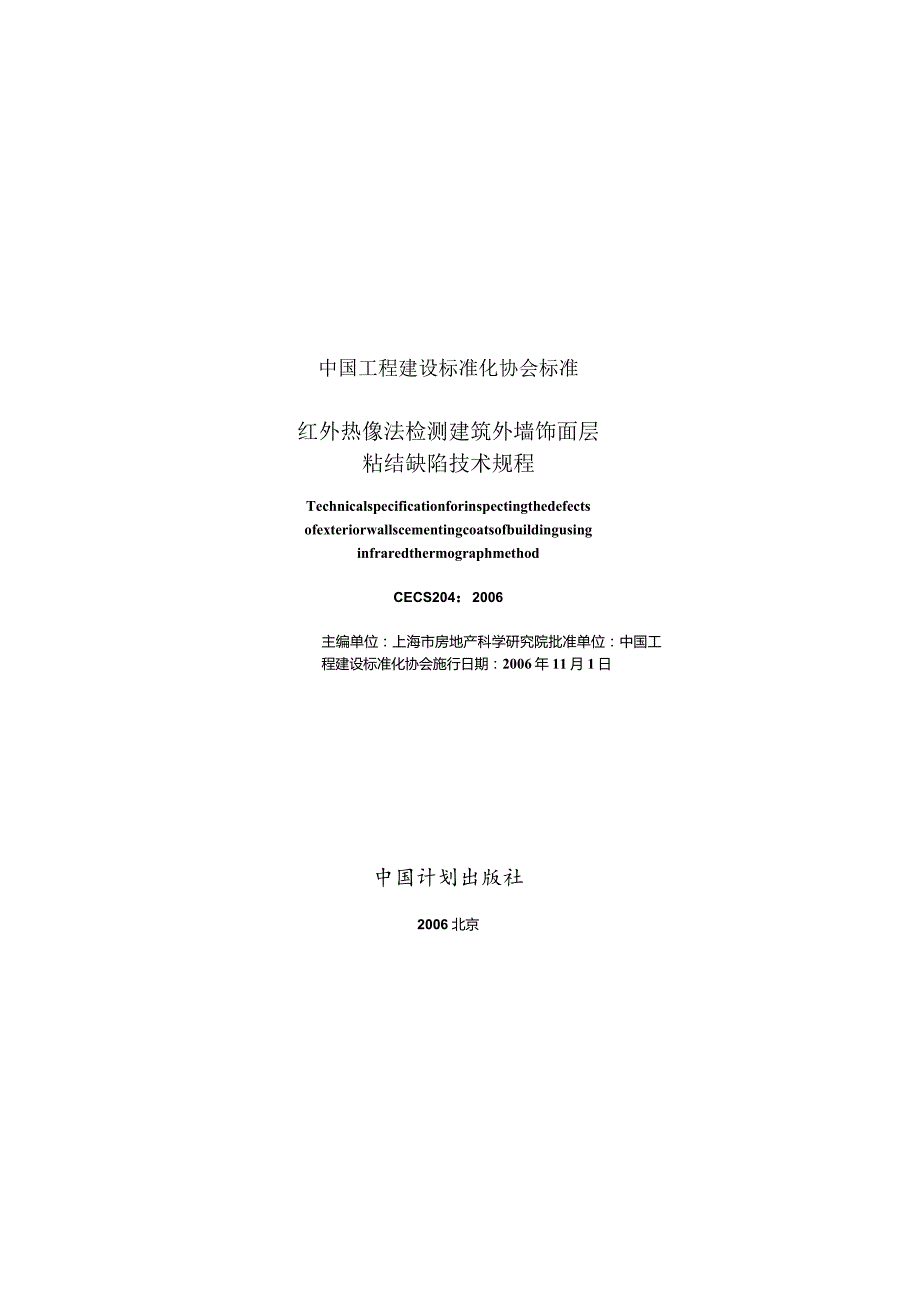

1、中国工程建设标准化协会标准红外热像法检测建筑外墙饰面层粘结缺陷技术规程TechnicalspecificationforinspectingthedefectsofexteriorwallscementingcoatsofbuildingusinginfraredthermographmethodCECS204：2006主编单位：上海市房地产科学研究院批准单位：中国工程建设标准化协会施行日期：2006年11月1日中国计划出版社2006北京根据中国工程建设标准化协会（2005）建标协字第38号文关于印发中国工程建设标准化协会2005年第二批标准制、修订项目计划的通知的要求，制定本规程。本规程的主
2、要内容包括采用红外热像法检测建筑外墙饰面层粘结缺陷的检测流程、检测方法、图像处理和建筑外墙饰面层脱粘空鼓判定，以及检测报告的编写。根据国家计委计标19861649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知的要求，现批准发布协会标准红外热像法检测建筑外墙饰面层粘结缺陷技术规程编号为CECS204：2006推荐给工程建设设计、施工、质最检测和使用单位采用。本规程由中国工程建设标准化协会住宅修缮专业委员会CECS/TC25归口管理，由上海市房地产科学研究院（上海市复兴西路193号，邮编：200031）负责解释.在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单

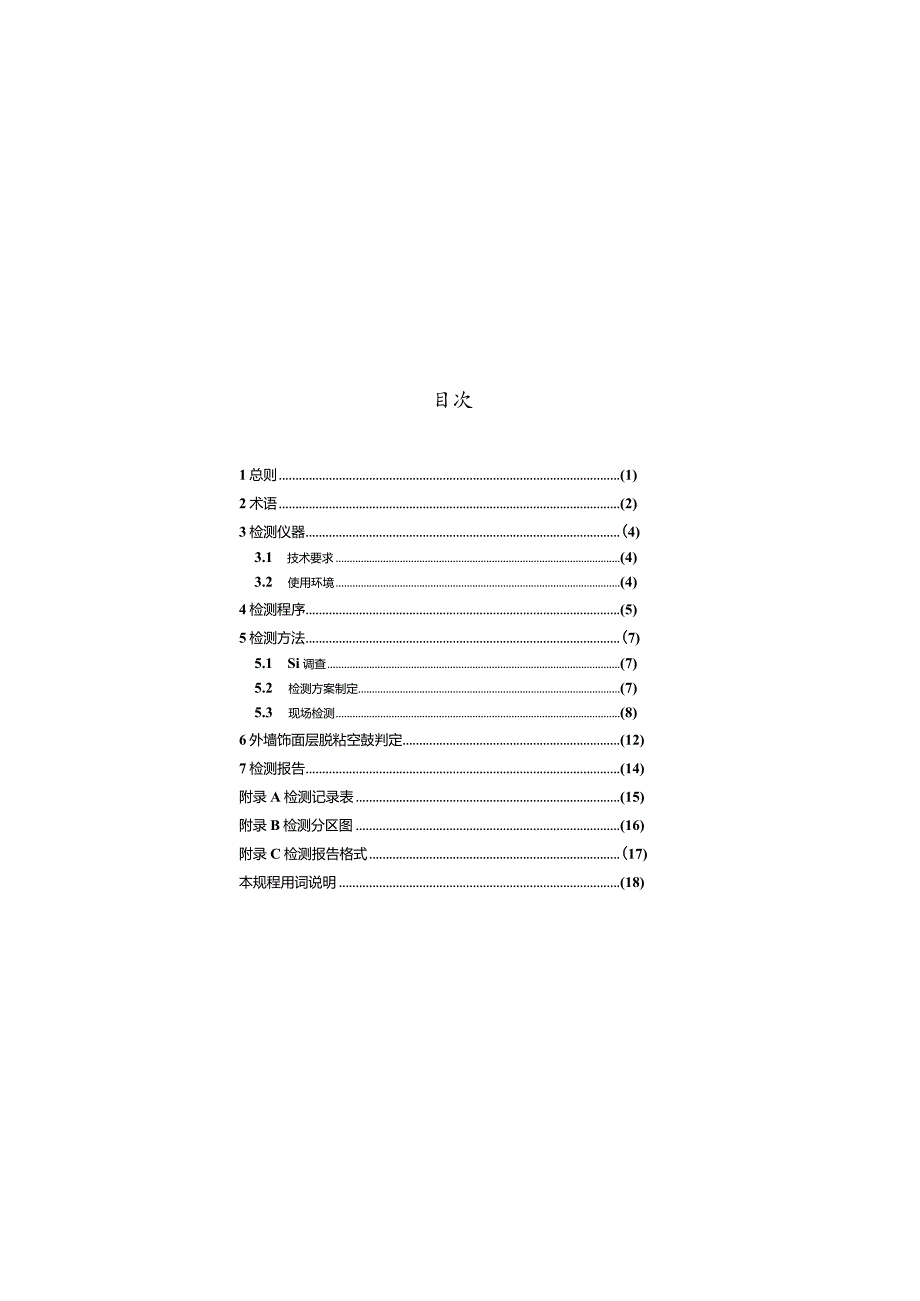

3、位。主编单位：上海市房地产科学研究院参编单位：西安市房屋安全鉴定中心主要起草人：赵为民赵鸿顾方兆周云陈曦虎刘永福周俊倪军中国工程建设标准化协会2006年8月25日目次1总则(1)2术语(2)3检测仪器(4)3.1 技术要求(4)3.2 使用环境(4)4检测程序(5)5检测方法(7)5.1 Si调查(7)5.2 检测方案制定(7)5.3 现场检测(8)6外墙饰面层脱粘空鼓判定(12)7检测报告(14)附录A检测记录表(15)附录B检测分区图(16)附录C检测报告格式(17)本规程用词说明(18)附：条文说明(19)1.0.1为规范红外热像法检测建筑外墙饰面层粘结缺陷的技术要求，检验建筑外墙饰面层
4、的施工质量和安全性,制定本规程。1. 0.2本规程适用于采用红外热像法对建筑外墙饰面材料粘结质鼠和养护质量的检测；不适用于对有大凹凸墙面、拉毛墙面、大理石墙面和表面反光性强的饰面层的检测。1.0.3使用红外热像仪的检测人员，应经专业培训并具有相应的检测资格。1.0.4采用红外热像法检测建筑外墙饰面层的粘结缺陷，除应符合本规程外，尚应符合国家现行有关标准的规定.2. 0.1红外热像法infraredthermography利用红外热像装置将物体表面的温度分布拍摄成可视图像，并进行各种分析的方法.它是一种非接触的无损检测方法。2. 0.2红外热像仪infraredthermographyinstr
5、ument由热像检测装置、热像控制装置和图像处理、分析、储存、输出装置等外围设备组成的一套仪器。2. 0.3长波机long-waveinstrument检测波长为813户m的红外热像仪.2. 0.3热像检测装置Ihermographyinspectionequipment通过幅射能聚焦、控测、增益的单元,把得到的信号传送到控制部分的装置.2. 0.4热像控制装置thermographycontrolequipment由操作面板等装置组成的控制单元.它对热像检测装置输出的信号加以处理,并将处理结果传送到监视器或其他外围设备。2. 0.5图像处理装置imageprocessingequipment
6、对数字化的图像数据进行转换或分析的装置。2. 0.6图像处理imageprocessing对图像进行除噪、色彩调整、消除背景等处理，并利用图像进行空鼓面积计算等的过程.2.0.7饰面层coating建筑外墙表面起装饰作用的构造层。2. 0.8脱粘空鼓exfoliationofcementation饰面层与基底材料之间，或饰面层内各种材料之间存在的粘结失效缺陷。2. O.9标准温差differenceintemperatureforidentity以锤击法确定的空鼓部位在红外热像图上反映出的与其周围正常部位的温度差.3检测仪器3.1 技术要求3.1.1 用于建筑外墙饰面层检测的红外热像仪,应具有
7、检测物体发出的红外线放射能的传感器和将测得信号图像化的装置，并应包括图像处理、分析、储存、输出等装置.用于建筑外墙饰面层粘结缺陷检测的红外热像仪宜选用813Rrn波段的长波机.3.1.2 红外热像仪必须具有产品合格证,并应通过计量检定。在使用过程中应定期进行检定。3.2 .3红外热像仪的性能指标应符合下列要求：1检测范围宜在一20IOoC；2分辨温差应小于0.IC，3检测精度宜在0.5%满量程以内；4所得图像像章范围不宜小于300bitX200bit;5瞬间可见区域不应小于2.5mrad.3.2 使用环境3.3 .1红外热像仪的使用环境应符合下列要求：1环境温度应在。40C；2环境湿度不应大于
8、90%,且无结露；3镜头严禁受阳光直射；4测定位置、角度不应对图像处理精度产生影响。4检测程序4.0.1采用红外热像法检测建筑外墙饰面层粘结缺陷的工作流程应符合图4.0.1的要求：图4.0.】用红外热像法检测外墙饰面层粘结缺陷的流程4.0.2预调查所需的被检测房屋的权属关系证明和原始工程图纸等资料应由委托人提供。在委托人无法提供上述资料或资料不全的情况下，检测单位应根据实际情况进行现场颈调查。预调查应符合本规程第5.0.1条的要求。4.0.3在预调查的基础上选定现场检测日期和制定现场检测实施方案。具体内容应符合本规程第5.2节的规定。4.0.4制定检测方案后，实施现场检测。现场检测的流程和内容
9、应符合本规程第5.3节的规定。4.0.5根据现场检测记录的数据对红外热像图进行处理，分析、判定被检测对象外墙饰面层的脱粘空鼓部位和程度“红外热像图的后处理和脱粘空鼓的判定应符合本规程第6章的要求。4.0.6用红外热像法检测外墙饰面层的粘结缺陷，每个项目的参加人员不应少于2人，检测报告应实行技术负责人审核制度.项目负责人和技术负责人应由通过相应资格认定的专业人员担任。检测报告的编写应符合本规程第7章的要求。5检测方法5.1 预调查5.1.1 在实施建筑外墙饰面层检测前,应先进行预调查。预调查应包括下列内容：1查阅被检测对象的设计图纸,确认图纸与实际建筑物的差异，确定建筑物的结构形式；2被检测对象
10、的基本概况；3被检测对象的立面朝向，4被检测对象所在地的气候条件；5被检测对象的周边环境，6被检测对象外墙饰面层的外观状况和损坏情况；7被检测对象的内部环境等情况；8其他相关因素。5.2 检测方案制定5. 2.1检测前应制定检测方案。检测方案应符合下列要求：1确定检测时间和天气状况；2确定建筑各立面的最佳检测时间段：宜选择一天内各方向外墙饰面层受日照量最大的时刻。在夏季，最佳的检测时间段可参照采用表5.2.1的规定；*5.2.1全国主要城市夏季红外检测建筑外墙饰面厦粘结缺陷的佳时间城市建筑立面的朝向东南西北北京7OO9001100130015:0017：OO11001300上海80090011
11、00-1300150016OQ1100-13*002.1城市建筑立面的朝向东南西北南宁80090010013001500-1600noo-i300广州8009001100-1300150016001100-*1300福州8009001100-13001500160011007300贵阳800-9001100-13001500l60011001300长眇8:00-90011001300IS00-160011001300郑州8009001100-1300IS00160011:0013OO1I武汉800-9001100-13001500-160011001300西安80090011001300IS0
12、0-1610011001300重庆800-9OO1100-1300IS00160011007300杭州800900110013001500160011*001300南京800900110013001500160011001300南昌8009OO110013001500160011001300合史8009OO1100130015001600110013003确定建筑各立面的最佳检测位置:应考虑被检测建筑的高度和宽度、相邻建筑的高度和宽度、检测角度和距离等因素，确认相邻建筑的屋顶、消防楼梯、露台和窗台等可利用的位置，从而确定实施检测的最佳位置；4确定锤击部位I对于墙面有污渍、阴影和有热源影响的部位
13、、树木等障碍物遮挡的部位、表面有凹凸、阴角的部位等,应事先考虑采用锤击法等其他辅助检Si手段。5.2.2实施现场检测前,应与委托单位和被检测对象附近建筑的物业管理单位进行协调,保证现场检测工作顺利实施。5.3 现场检测5.3.1 现场检测应按下列程序进行：1记录H期、气候状况（如天气、风力、气温、日照等情况W2选择适当位置安放仪器，并使仪器处于正常工作状态；3设置正常部位基准点，下列部位应设置基准点：D饰面材料不同，或饰面材料相同，但颜色不同的部位；2）部分受阳光照射、部分有阴影墙面；3）建筑室内进行采暧、制冷时，部分受其影响、部分未受影响的墙面；4）受气候和检测距离、方位等的影响,正常部分表
14、面温度出现差异的部位，4拍摄红外图像并保存,拍摄时应符合下列要求：1）拍摄距离宜控制在1050m范围内，在50200m距离内拍摄时可使用长焦镜头，在510m距离内拍摄时宜使用广角镜头；2）拍摄的仰角应控制在45以内,水平倾角宜控制在30以内；3）在保证上述条件的情况下，对建筑物各立面均应分区域进行拍摄，上、下或左、右相邻图像之间应有重合部分；5使用红外热像仪拍摄时应同时对被检测部位拍摄可视照片；6记录红外照片和可视照片的编号.5.3.2 现场检测时，可针对被测对象表面的辐射率对红外热像仪进行调试.外墙饰面层常用材料的表面辐射率可参照表5.3.2采用。表5.3.2常用外墙饰-JI材料的射率材料状态温度O11射率粘土千爆700.91水泥砂浆干馔常岫0.54石青于200.80-0.90石灰*常温0.30-0.40上轴、光滑200.92白色、发光常品0.70-0.75续表5.3.2材料状态温度（C）IB射率灰泥灰白色、粗修
