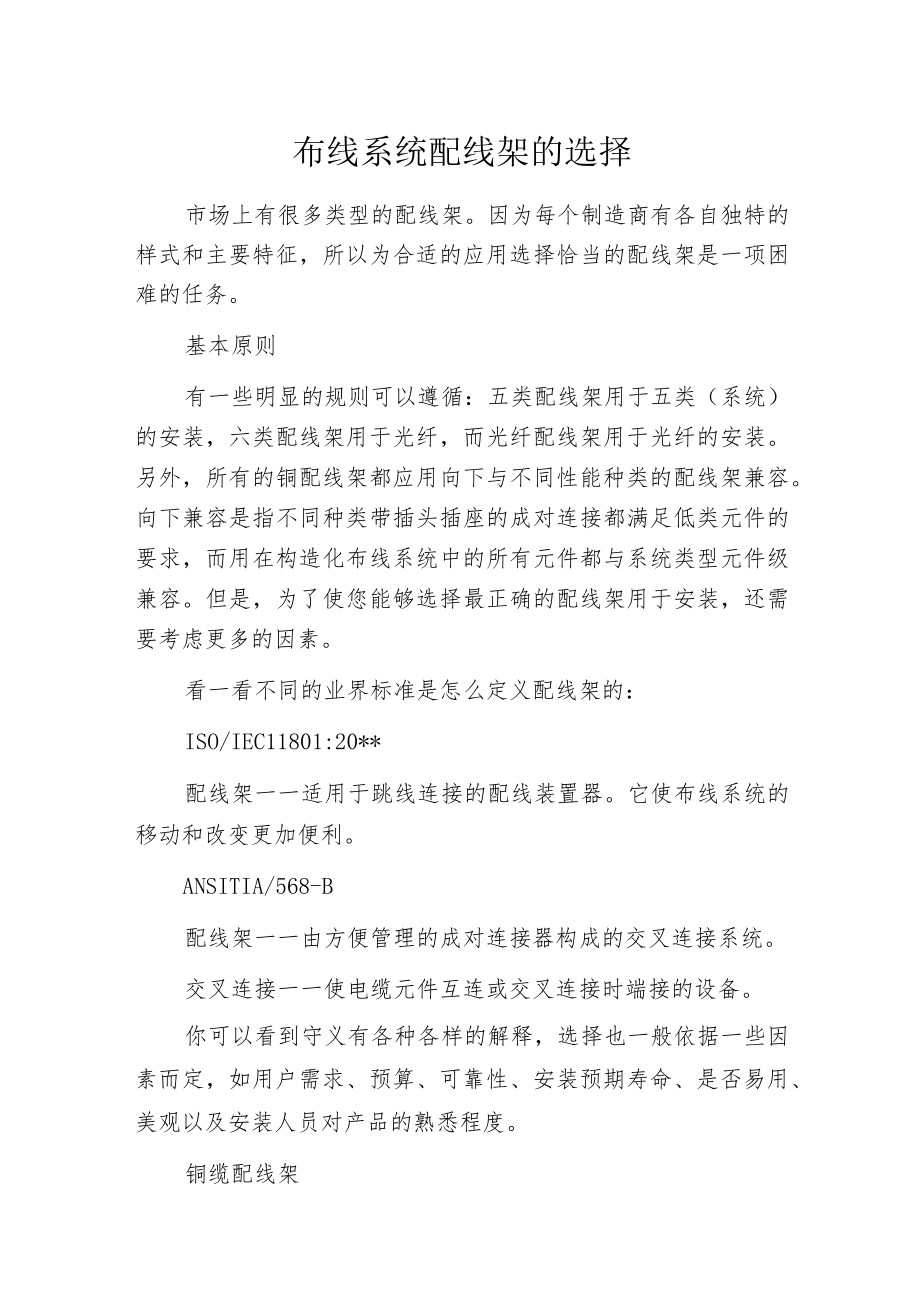

1、布线系统配线架的选择市场上有很多类型的配线架。因为每个制造商有各自独特的样式和主要特征，所以为合适的应用选择恰当的配线架是一项困难的任务。基本原则有一些明显的规则可以遵循：五类配线架用于五类（系统）的安装，六类配线架用于光纤，而光纤配线架用于光纤的安装。另外，所有的铜配线架都应用向下与不同性能种类的配线架兼容。向下兼容是指不同种类带插头插座的成对连接都满足低类元件的要求，而用在构造化布线系统中的所有元件都与系统类型元件级兼容。但是，为了使您能够选择最正确的配线架用于安装，还需要考虑更多的因素。看一看不同的业界标准是怎么定义配线架的：ISO/IEC11801:20*配线架一一适用于跳线连接的配线

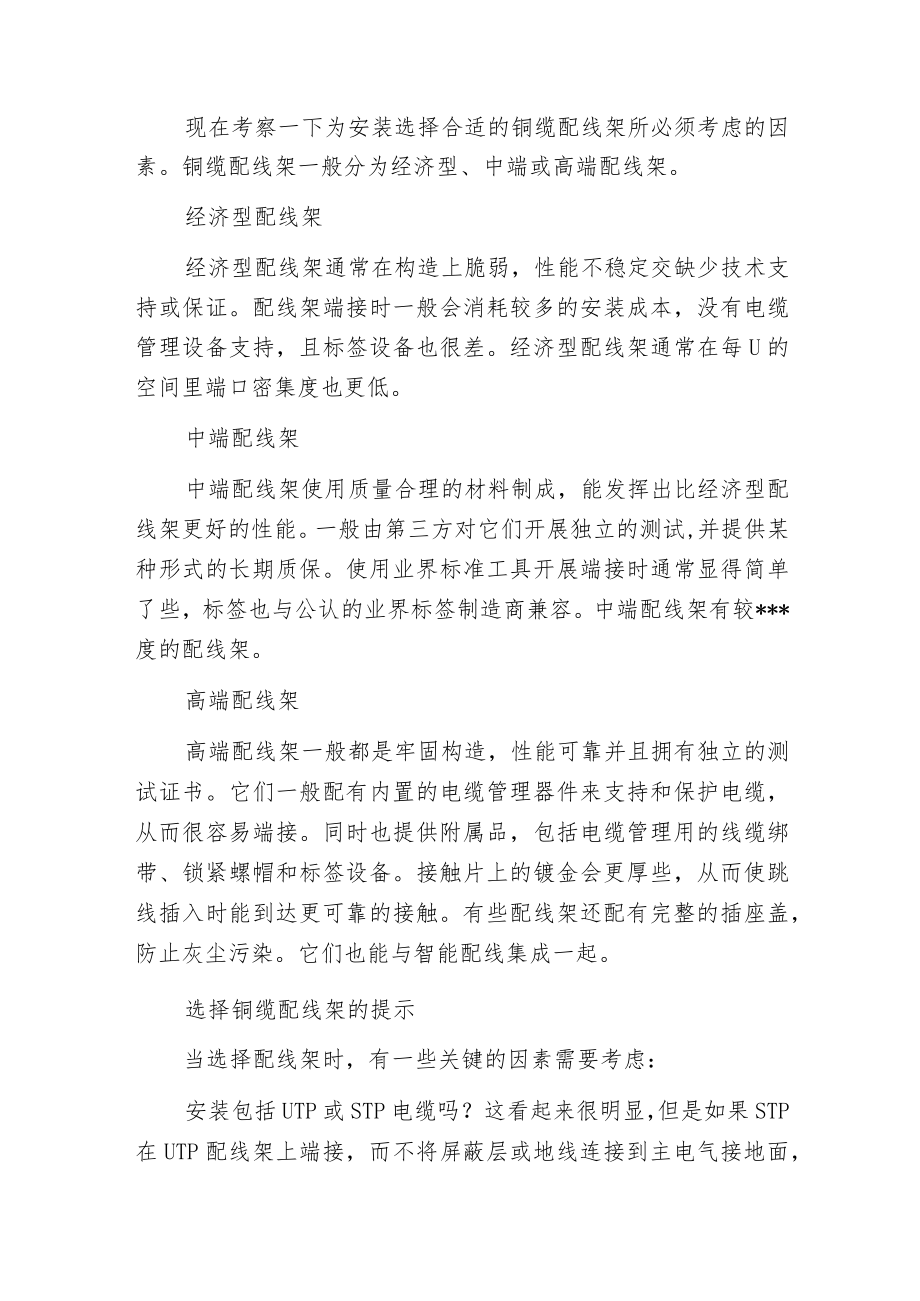

2、装置器。它使布线系统的移动和改变更加便利。ANSITIA/568-B配线架一一由方便管理的成对连接器构成的交叉连接系统。交叉连接一一使电缆元件互连或交叉连接时端接的设备。你可以看到守义有各种各样的解释，选择也一般依据一些因素而定，如用户需求、预算、可靠性、安装预期寿命、是否易用、美观以及安装人员对产品的熟悉程度。铜缆配线架现在考察一下为安装选择合适的铜缆配线架所必须考虑的因素。铜缆配线架一般分为经济型、中端或高端配线架。经济型配线架经济型配线架通常在构造上脆弱，性能不稳定交缺少技术支持或保证。配线架端接时一般会消耗较多的安装成本，没有电缆管理设备支持，且标签设备也很差。经济型配线架通常在每U的
3、空间里端口密集度也更低。中端配线架中端配线架使用质量合理的材料制成，能发挥出比经济型配线架更好的性能。一般由第三方对它们开展独立的测试,并提供某种形式的长期质保。使用业界标准工具开展端接时通常显得简单了些，标签也与公认的业界标签制造商兼容。中端配线架有较*度的配线架。高端配线架高端配线架一般都是牢固构造，性能可靠并且拥有独立的测试证书。它们一般配有内置的电缆管理器件来支持和保护电缆，从而很容易端接。同时也提供附属品，包括电缆管理用的线缆绑带、锁紧螺帽和标签设备。接触片上的镀金会更厚些，从而使跳线插入时能到达更可靠的接触。有些配线架还配有完整的插座盖，防止灰尘污染。它们也能与智能配线集成一起。选

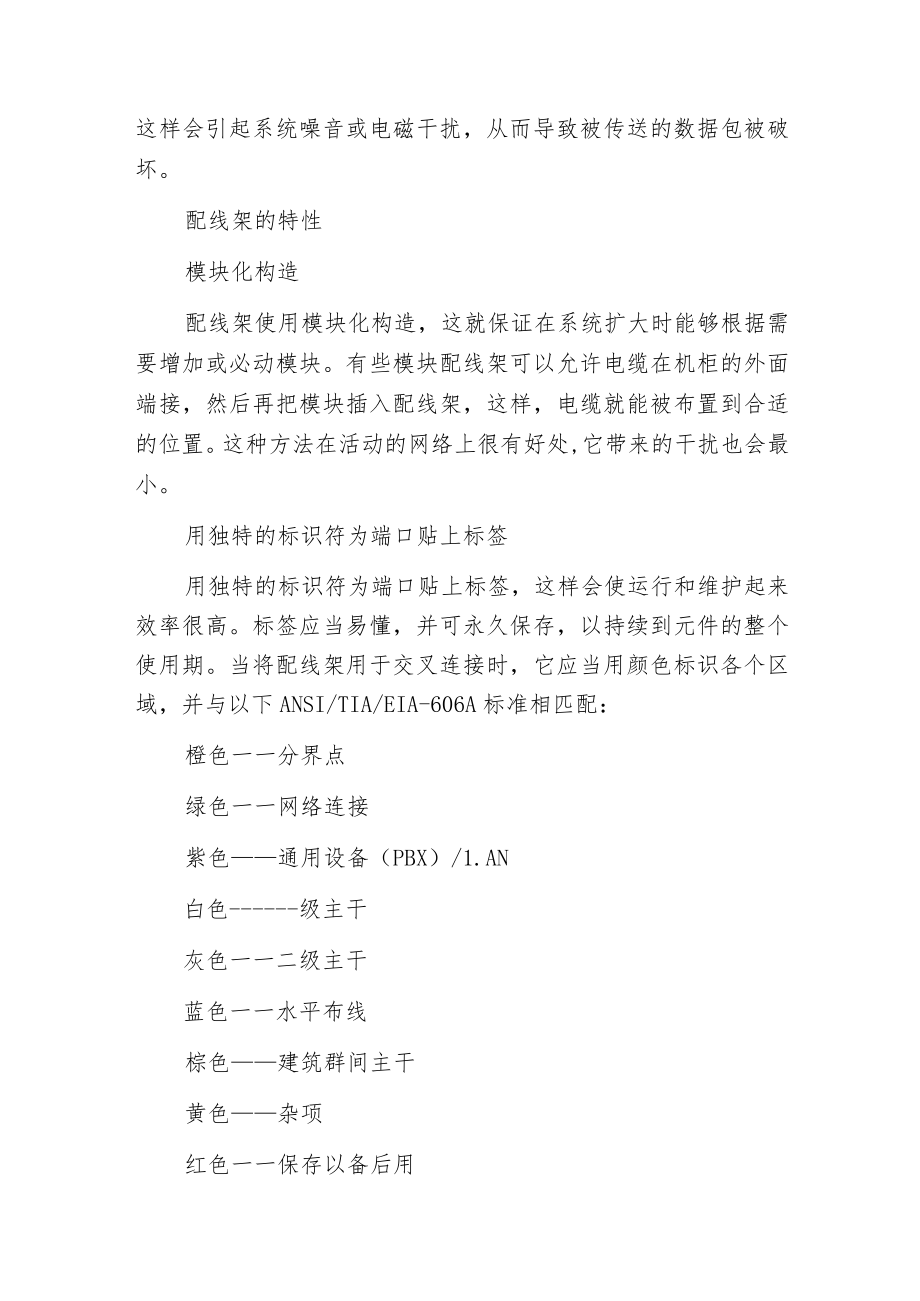

4、择铜缆配线架的提示当选择配线架时，有一些关键的因素需要考虑：安装包括UTP或STP电缆吗？这看起来很明显，但是如果STP在UTP配线架上端接，而不将屏蔽层或地线连接到主电气接地面，这样会引起系统噪音或电磁干扰，从而导致被传送的数据包被破坏。配线架的特性模块化构造配线架使用模块化构造，这就保证在系统扩大时能够根据需要增加或必动模块。有些模块配线架可以允许电缆在机柜的外面端接，然后再把模块插入配线架，这样，电缆就能被布置到合适的位置。这种方法在活动的网络上很有好处,它带来的干扰也会最小。用独特的标识符为端口贴上标签用独特的标识符为端口贴上标签，这样会使运行和维护起来效率很高。标签应当易懂，并可永久
5、保存，以持续到元件的整个使用期。当将配线架用于交叉连接时，它应当用颜色标识各个区域，并与以下ANSI/TIA/EIA-606A标准相匹配：橙色一一分界点绿色一一网络连接紫色通用设备（PBX）/1.AN白色级主干灰色一一二级主干蓝色一一水平布线棕色建筑群间主干黄色杂项红色一一保存以备后用模块可能需要再次端接。有些配线架有卷曲型的连接器，当需要重新端接时必须要被替换。电缆管理的特性配线架后部的电缆管理器件用来支持布线以应付过量的应力，并且能简化电缆布置和维持电缆的最小弯曲半径。在有些配线架上，这是设计的一个整体部分，其它的有单独的电缆管理，包含在可选附件里。配线规则系统的配线规则可以是568A或是
6、568B。虽然最常见的是568B,有些配线架为568A或是568B配线规则备有双色码。尺寸要求配线架具有各种尺寸大小，例如IU板带有15、20、24、32或48端口，以及2U板带有32或48个端口。很多经济型配线架不能支持更*度的端口。可用空间*度配线架主要是用于机柜空间很宝贵的情况。*度的IU配线架上可以有48个端口。在这些配线架对线缆开展布放或端接时必须格外小心，因为IU的空间只有很有限的空间安置48条电缆。标签也要给配线架前面的48个RJ45端口让位，因为几乎没有地方再去贴传统的标签。滑行式配线架滑行调式配线架很容易从前面安装，主要是为了使安装、端接维护或增加额外数据插座方便容易。性能仅
7、仅是制造商声称配线架符合六类性能并不意味着它也能符合最新公布的标准。要从测试室寻求第三方证实以支持这些说法，例如ET1.SEMKO或De1.taoET1.能够提供以下两种等级的评估：“已测试”鉴定适用于制造商选出来一个单独产品样品，对其开展测试了解是否符合业界标准，这是一次性的测试。对于“已证实”鉴定，在上述根底上，要不断地从制造商的销售渠道获得产品，并开展测试，从而对性能开展监控，以此来保证产品的质量。很明显，“已证实”提供的产品性能符合相关标准鉴定，更令用户放心。光纤配线架第一个需要答复的问题是我们为什么需要光纤配线架？光线配线架是一个可打开的盒子，它的作用对光缆和裸露的光纤开展保护，并为
8、拼接、光纤适配器和连接器提供存储场所。在处于未接状态时，光纤适配器以及连接器都应当被保护以远离灰尘和其它的污染物。经济型光纤配线架经济型光纤配线架通常构造上脆弱，没有电缆管理、密封管或标签设备。它们的连接器间距一般不均匀，而且通常不提供适配器。经济型光纤配线架也可有很浅，这样就有可能会对光纤造成损坏。中端光纤配线架中端光纤配线架使用质量合理的材料制成，它的标签一般都能与业界公认标签生产商交换使用。胶有一些电缆保持构造，能固定住或是在前部配线架深度可调的情况下插入。高端光纤配线架高端光纤配架通常拥有中端光纤配线架的全部特征，而且在构造上更加结实。高端光纤配线架提供所有相关的附件,包括电缆管理器和
9、连接器支持装置；它们被固定在大头钉上,这与粘接基材在有源器件产生热量时会出现松动。线缆绑带、锁紧螺帽、固定工具以及标签设备都有提供。这些配线架一般为不同类型的连接器准备有可更换的前端面板，而且也能插入更深，从而能容纳下柔韧的尾纤。光线配线架也能够与智能配线集成在一起。选择光纤配线架的提示这里有一些选择光纤配线架时需要考虑的关键因素：是安装在墙上的还是机架上？是用于水平式系统、主干网还是集中式布线？光纤配线架通常安装在配线柜内，对于小型安装可能也会直接安装在墙壁上。如果配线架是用于水平式系统，其密度就会比较高。集中式光纤布线技术能在建筑物内构成主干/水平通道。使用从工作区抽拉、互联或拼接到中心分
10、配器的光缆就能产生这种通道。当用于水平式系统或集中式布线时,光纤可以是2模或4模光纤电缆。主干光纤可以是多模、单模或混合光纤。通常选用连接器来对网络硬件开展补充。进入配线架内的光纤的数量和尺寸要考虑进入配线架内的光纤数量和尺寸，以保证产生足够量大小合适的孔来容纳光缆密封管。如果使用小型封装（SFF）连接器，IU的配线架就能容纳最多24个双工连接器或48个光纤束。光缆余留量应当保存一定量的光缆以保证在配线架底盘上产生纤维强度的膜。这样就能防止光纤被扯出配线架，同时防止电缆承受过高的应力。保护光纤配线架应当为连接器提供足够的保护以防止偶然接触。适用性光纤配线架应当能够允许除去现有的连接器并添加新的
11、连接器或光纤。它也必须能够存储并识别来自水平或主干电缆中的非连接器光纤。光纤管理不管连接器直接端接还是使用尾纤和拼接，都应当提供电缆管理，对配线架中的光缆开展管理就能够提供*度的端接。而*度端接可以节约空间，从而对光地和跳线在安装的根底上开展管理就能更加容易。对于单独使用的主光纤及尾纤，都应当有足够的空间和预留量。连接器和适配器的色彩编码将连接器和适配器开展标记并开展色彩编码能够防止不同类型的光线错误相连。多模适配器应当是米黄色的，而单模为蓝色，APC连接器则为绿色。电缆管理标签通常是在*度光纤配线架的表面开展丝网印刷，但是铜配线架的位置上不允许做标签。滑行式光纤配线架用它们能从前面很容易地端接，也为光纤连接器将来的维护提供方便，有多种滑行式配线架，从金属在金属上滑动到尼龙滑动，它们都是为了方便插入和取出。可交换前板这项特点可以提高配线架的可用性，因底盘都一样，同时前板还可以根据用户的需求开展定制。总结本文对市场上众多的铜配线架和光纤配线架开展了评述，但是配线架只是系统的一部分，当选择构造化布线系统时，数据完整性是最应当考虑的因素。选择知名厂商生产的产品，可以使系统运行我年而不会出现布线系统的质量问题。这可以通过全面的质量保证来实现，它能保证网络高效运行并支持任何符合业界标准的应用设计，不只是现在，而且将来也是如此。
