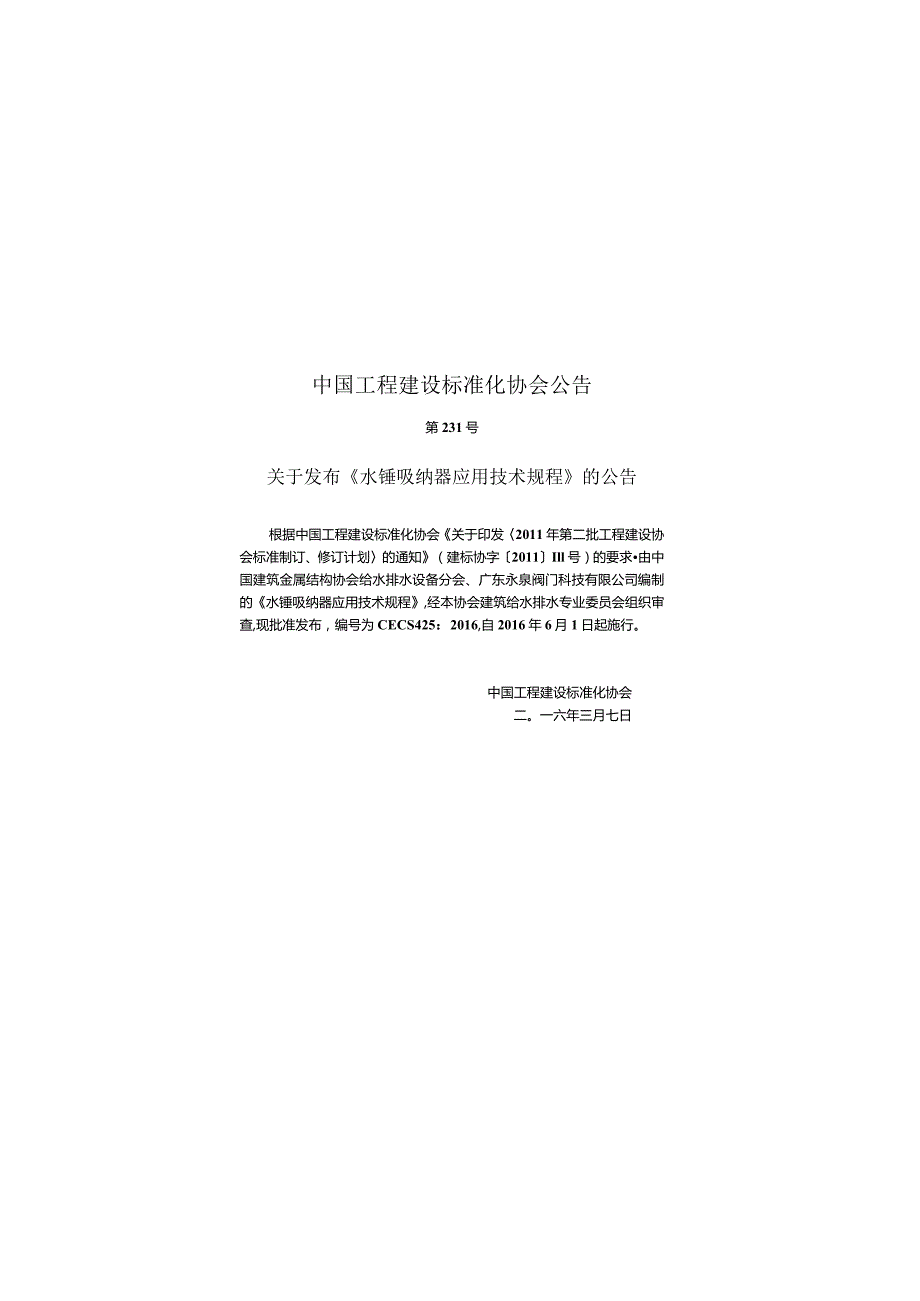

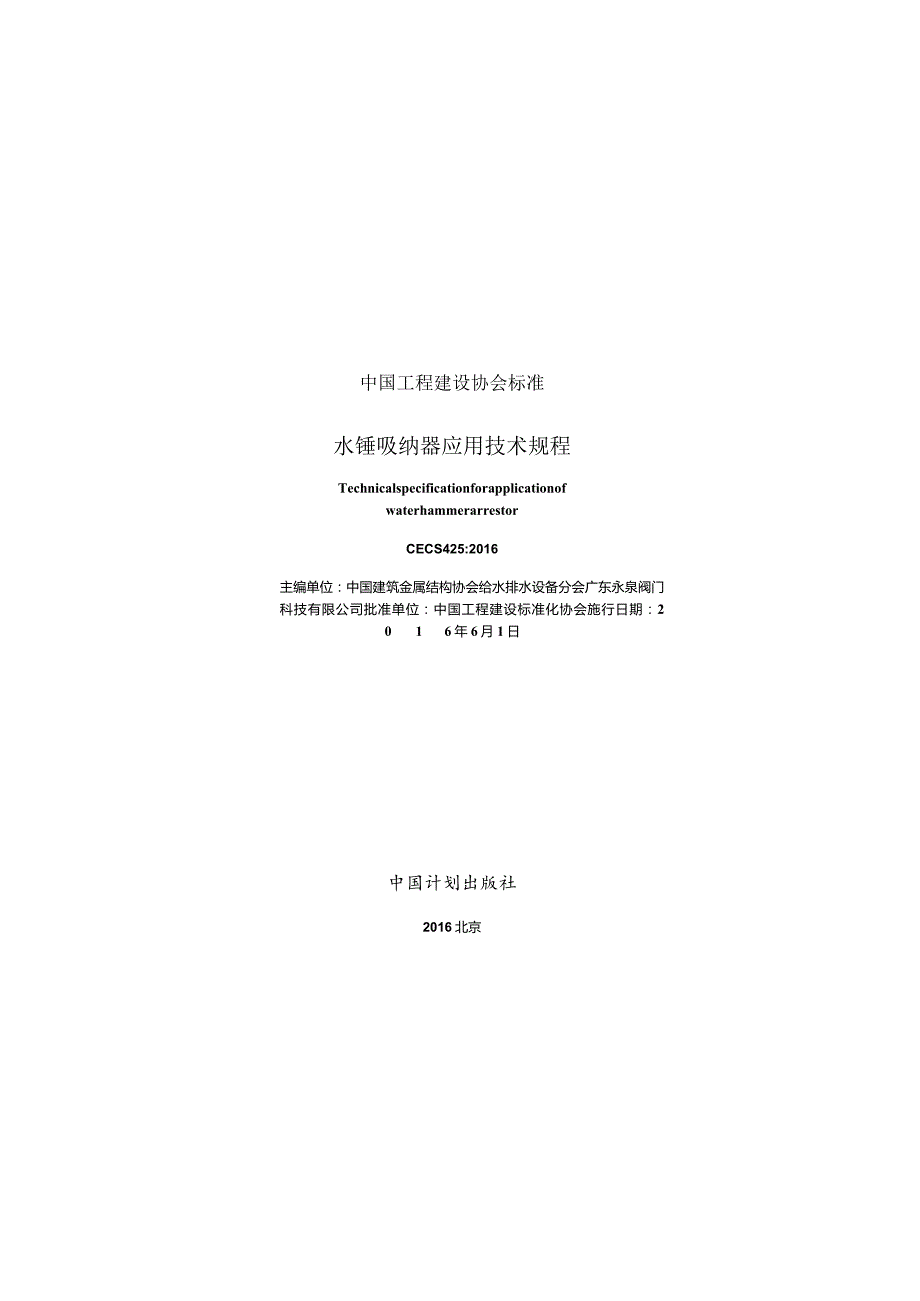

1、中国工程建设协会标准水锤吸纳器应用技术规程TechnicalspecificationforapplicationofwaterhammerarrestorCECS425:2016主编单位：中国建筑金属结构协会给水排水设备分会广东永泉阀门科技有限公司批准单位：中国工程建设标准化协会施行日期：2016年6月1日中国计划出版社2016北京中国工程建设标准化协会公告第231号关于发布水锤吸纳器应用技术规程的公告根据中国工程建设标准化协会关于印发2011年第二批工程建设协会标准制订、修订计划的通知（建标协字2011Ill号）的要求由中国建筑金属结构协会给水排水设备分会、广东永泉阀门科技有限公司编制的水

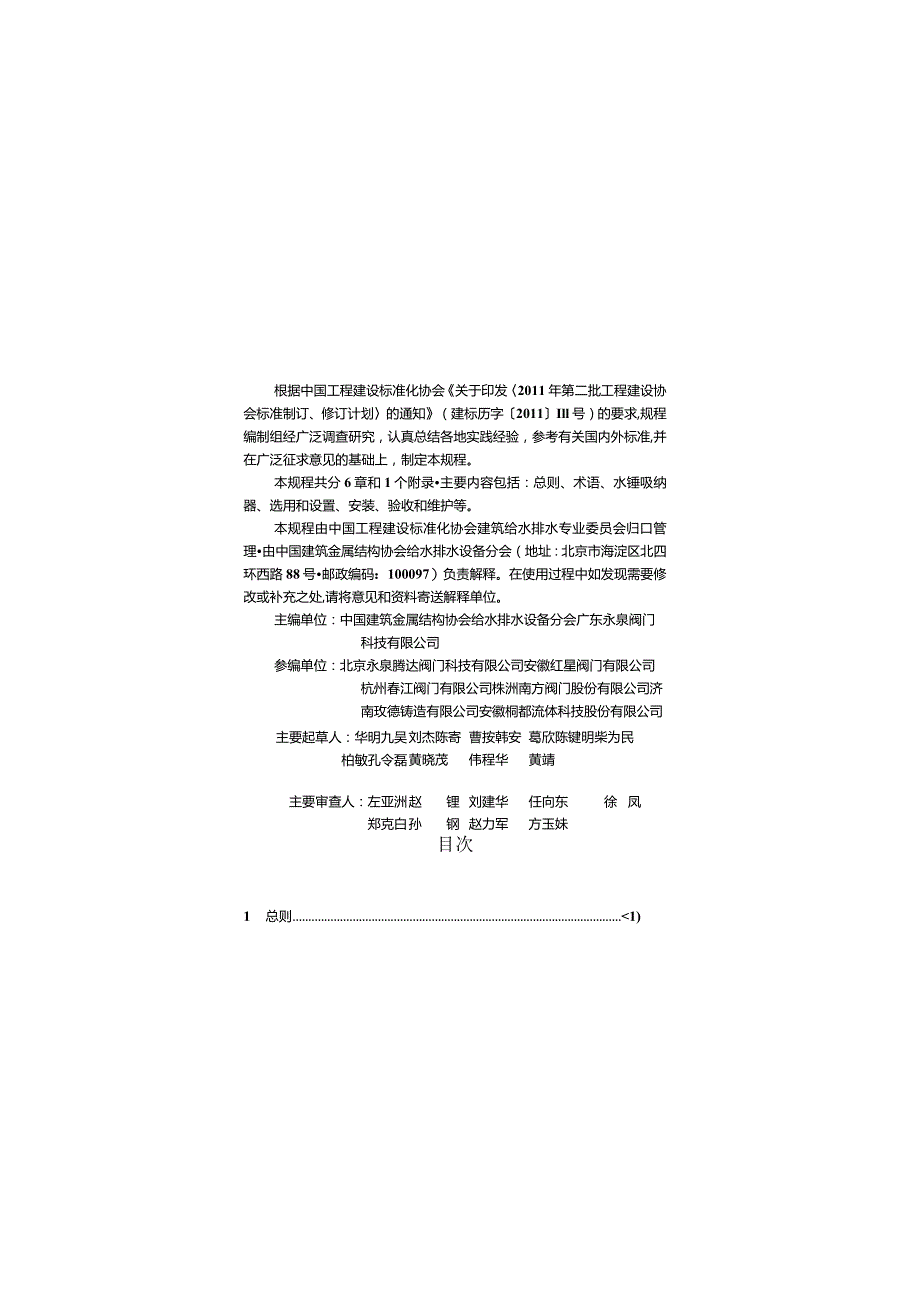

2、锤吸纳器应用技术规程,经本协会建筑给水排水专业委员会组织审查,现批准发布，编号为CECS425：2016,自2016年6月1日起施行。中国工程建设标准化协会二。一六年三月七日根据中国工程建设标准化协会关于印发2011年第二批工程建设协会标准制订、修订计划的通知（建标历字2011Ill号）的要求,规程编制组经广泛调查研究，认真总结各地实践经验，参考有关国内外标准,并在广泛征求意见的基础上，制定本规程。本规程共分6章和1个附录主要内容包括：总则、术语、水锤吸纳器、选用和设置、安装、验收和维护等。本规程由中国工程建设标准化协会建筑给水排水专业委员会归口管理由中国建筑金属结构协会给水排水设备分会（地址
3、：北京市海淀区北四环西路88号邮政编码：100097）负责解释。在使用过程中如发现需要修改或补充之处,请将意见和资料寄送解释单位。主编单位：中国建筑金属结构协会给水排水设备分会广东永泉阀门科技有限公司参编单位：北京永泉腾达阀门科技有限公司安徽红星阀门有限公司杭州春江阀门有限公司株洲南方阀门股份有限公司济南玫德铸造有限公司安徽桐都流体科技股份有限公司主要起草人：华明九吴柏敏孔令磊刘杰陈寄黄晓茂曹按韩安伟程华葛欣陈键明柴为民黄靖主要审查人：左亚洲赵锂刘建华任向东徐凤郑克白孙钢赵力军方玉妹目次1 总则1)2 术语:(2)3水锤吸纳器(3)4选用和设置(4)5安装(7)6验收和维护(9)6.1验收(9
4、)6.2维护(9)附录A水锤吸纳器结构型式(10)本规程用词说明(13)引用标准名录(U)附：条文说明(15)Contents1 Generalprovisions(1)2 Terms(2)3 Waterhammerarrestor(3)4 Selectionandsetting(4)5 Installation(7)6 Acceptanceandmaintenance(9)6.1Acceptance(9)6.2Maintenance(9)AppendixAStructuraltypeofwaterhammerarrestor(10)Explanationofwordinginthisspec
5、ification(13)1.istofquotedstandards(14)AdditionzExplanationofprovisions(15).o.为使水锤吸纳器在选择和设置、安装、验收和维护中做到安全可靠、经济合理、技术先进、使用方便制定本规程。1.0.2本规程适用于新建、改建和扩建的工业给水工程、城镇给水工程、消防给水工程、建筑给水工程和再生水给水工程中水锤吸纳器的选用、设置、安装、验收和维护e1.0.3水锤吸纳器应符合现行行业标准建筑给水水锤吸纳器CJ/T300的有关规定。1.0.4水锤吸纳器的选用、设置、安装、验收和维护除应符合本规程外，尚应符合现行国家标准建筑给水排水设计规范
6、GB50015和建筑给水排水及采暖工程施工质景验收规范GB50242的有关规定。2.0.1水锤吸纳器waterhammerarrestor通过密封缓冲气压腔对水锤实现缓冲，能使给水管道和设施免遭水锤破坏或消除由水锤引起的噪声和振动的水力防护装置。按照结构型式可以分为活塞式水锤吸纳器和胶胆式水锤吸纳器。活塞式水锤吸纳器均为充气式，胶胆式水锤吸纳器分为充气式和不充气式。2.0.2快速启闭阀quickopen-and-closevalve具有快速开启和关闭功能的阀门,如水嘴、球阀、混合阀等。3水锤吸纳器3.0.1水锤吸纳器结构型式应符合本规程附录A的规定。3.0.2水锤吸纳器的技术参数应符合表3.0
7、.2的规定。*3.0.2水锤吸纳器的技术参数结构0式公称尺寸DN公狒压力(MPa)充气状态连接方式介质湎度(D胶胆式水棒吸纳器15-500.4不充气螺纹连接0100胶胆式水愧吸纳器15-501.6充气螺纹连接胶服式水棒吸纳器50-3001.6充气法兰连接活塞式水棒吸纳器15-505.0充气螺纹连接活塞式水傕吸纳器504005.0充气法兰连接3.0.3当水锤吸纳器用于生活饮用水系统时，应具有卫生许可证。4选择和设置4.1 .1水锤吸纳器的选择和设置应具有防止和减轻水锤对给水管道及设施的破坏，并可降低其系统的振动和噪声。4.2 .2水锤吸纳器可用于下列场所：1输水管道的水泵出口止回阀或水泵控阀后；
8、2二次供水加压水泵出口止回阀后；3住宅、公共建筑安装有快速启闭阀时，在其给水支管末端；4减振降噪标准要求较高的住宅、公寓、宾馆、养老院、病房等建筑；5消防水泵供水高度大于24m时，在消防泵出口止回阀后。4.0.3水锤吸纳器的选择应符合下列规定：1水锤吸纳器的公称尺寸应与连接管道的公称尺寸相等；2水锤吸纳器的公称压力等级不应小于连接管道给水系统的工作压力；3当公称尺寸小于或等于。N50时，宜采用外螺纹或内螺纹连接的水锤吸纳器；当公称尺寸大于DN50时，宜采用法兰连接的水锤吸纳器。4.0.4活塞式水锤吸纳器宜设置在靠近水泵出水口的拐点处下.并水平安装（图4.0.4）。4.0.5充气胶胆式水钵吸纳器
9、设置应符合下列规定：1充气胶胆式水锤吸纳器宜设置在水泵出水口止回阀或泵控阀后；2充气胶胆式水锤吸纳器宜水平安装，也可立式安装(图4.0.5).(b)立式安装图4.0.5充气胶胆式水锤吸纳器设置1-水泵：2橡胶接头,3水泵控制阀M-水铮吸纳器,5检修阀4.0.6不充气胶胆式水锤吸纳器设置应符合下列规定：1不充气胶胆式水锤吸纳器应安装在供水管的配水横管末端最后两个用水器具支管接出点之间；2当配水横支管长度小于或等于6m时可仅安装一个水锤吸纳器（图4.0.6-l）图4.0.6-1不充气胶胆式水锤吸纳器的设置1一水锤吸纳器2一接用水器具支管3当配水横管长度大于6m时，宜在配水横管末端和配水横管中间各安
10、装一个水锤吸纳器（图4.0.6-2）0图4.0.6-2不充气胶胆式水锤吸纳器的安装I-水傕吸纳器；2-接用水器具支管5.0.1水锤吸纳器的安装应与给水系统管道安装一并进行.5.0.2水锤吸纳器安装前应由施工单位进行初步验收，初步验收不合格的水锤吸纳器不得在工程中安装、使用。5.0.3水锤吸纳器初步验收应符合下列规定：1检查水锤吸纳器的公称尺寸、公称压力应与给水系统相匹配；2检查水锤吸纳器与管道的连接方式,应符合设计要求；3检充水锤吸纳器材料及部件,应符合设计要求。5.0.4当水锤吸纳器与碳钢管道连接时，应采用防电化学腐饨措施。5.0.5当水锤吸纳器暗装在吊顶或墙壁的给水支管时宜用木板等装饰材料
11、遮盖，宜留出检修口方便维护或更换。5.0.6水锤吸纳器的重量不应由所连接管道支撑，应与给水系统管道安装一并考虑支撑设施。5.0.7当安装的活塞式水锤吸纳器工程尺寸大于DN200时应在水锤吸纳器筒体的中部增加支架固定。5.0.8活塞式水锤吸纳器、充气胶胆式水锤吸纳器进水口处应安装检修阀。5.0.9安装水锤吸纳器时，应预留足够的空间进行维修和保养。5.0.10水锤吸纳器安装后的检查应符合下列规定：1检查水锤吸纳器的安装位置应正确；2检查水锤吸纳器与管道连接应牢固；3检查水锤吸纳器的检修阀应操作灵活；4检查充气水锤吸纳器气体压力应调试至与系统工作压力相匹配。5.0.11水锤吸纳器的水压试验应与给水系
12、统管道水压试验一并进行。6验收和维护6.1 验收6.1.1 水锤吸纳器的验收应与给水系统管道一并应行。6.1.2 水锤吸纳器的验收应由施工单位会同监理和建设单位的人员共同参加，必要时，可通知供货商及设计单位派人参加。6.1.3 1.3水锤吸纳器的验收应按现行国家标准建筑给水排水及采暖工程施工质量验收规范GB50242的有关规定执行。6.1.4 水锤吸纳器验收应重点检查下列内容：6.1.5 质最证明文件。应有省级及省级以上质鼠、卫生监督检验机构出具的型式检验报告，产品性能应符合现行行业标准建筑给水水锤吸纳器CJ/T300的有关规定；6.1.6 型号、规格和安装方式，应符合设计要求；6.1.7 强
13、度和密封性能，必要时可抽检；6.1.8 说明书及其内容应齐全,并应满足维护和保养的规定。6.2 维护6.2. 1水锤吸纳器投入使用后应按本规程及产品说明书的规定定期维护和保养。6. 2.2维护保养应包括下列内容：1定期巡查充气水锤吸纳器的压力，不应有漏气现象，每月至少检查一次；2给水管道停水排空后，应及时检查充气水锤吸纳器密封性，气体压力值应与产品调试完毕后的压力值一致。6.2.3水锤吸纳器出现损坏或充气压力降低时，应由经过培训合格的专业人员及时维护和保养或通知生产厂家及时维修。附录A水锤吸纳器结构型式图A-I内螺纹连接活塞式结构水镣吸纳器1一连接螺母；2一nBL3-密M圈；4一活塞5光体I6
14、充气塞组件7压力表组件,8封头,9一气囊图A-2法兰连接活塞式结构水锤吸纳器1一挡圈：2一连接法兰,3密封网：4一活塞5一壳体,6用头,7一压力我组件：8充气塞组件,9一气囊图A-3内、外螺纹连接充气胶胆式结构水锤吸纳器I-连接螺纹；2一压块,3一第周螺ITM一闷头,5无体；6缓冲气费一庆力表组件18一充气塞组件,9一股加；10多孔忖套；Il-施接螺母图A-4法兰连接充气胶胆式结构水钵吸纳器I一连接法兰2-章周螺钉,3闷头M一亮体田一缓冲气囊，6压力表组件；7充气塞组件；8-胶袒：9一多孔村套图A-5内、外螺纹连接不充气胶胆式水俅吸纳器1一连接螺母，2-#簧13一股胆,4-慑冲气囊；5亮体:6一连接螺纹本规程用词说明1为便于在执行本规程条文时区别对待，对要求严格程度不同的用词说明如下：D表示很严格，非这样做不可的：正面词采用“必须”反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”,反面词采用“不应”或“不得”；3）表示允许梢有选择在条件许可时首先应这样做的：正面词采用“宜”,反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的，采用“可工2条文中指明应按其他有关标准执行的写法为:“应符合的规定”或“应按执行二引用标准名录建筑给水排水设计规范GB50015建筑给水排水及采暖工程施
