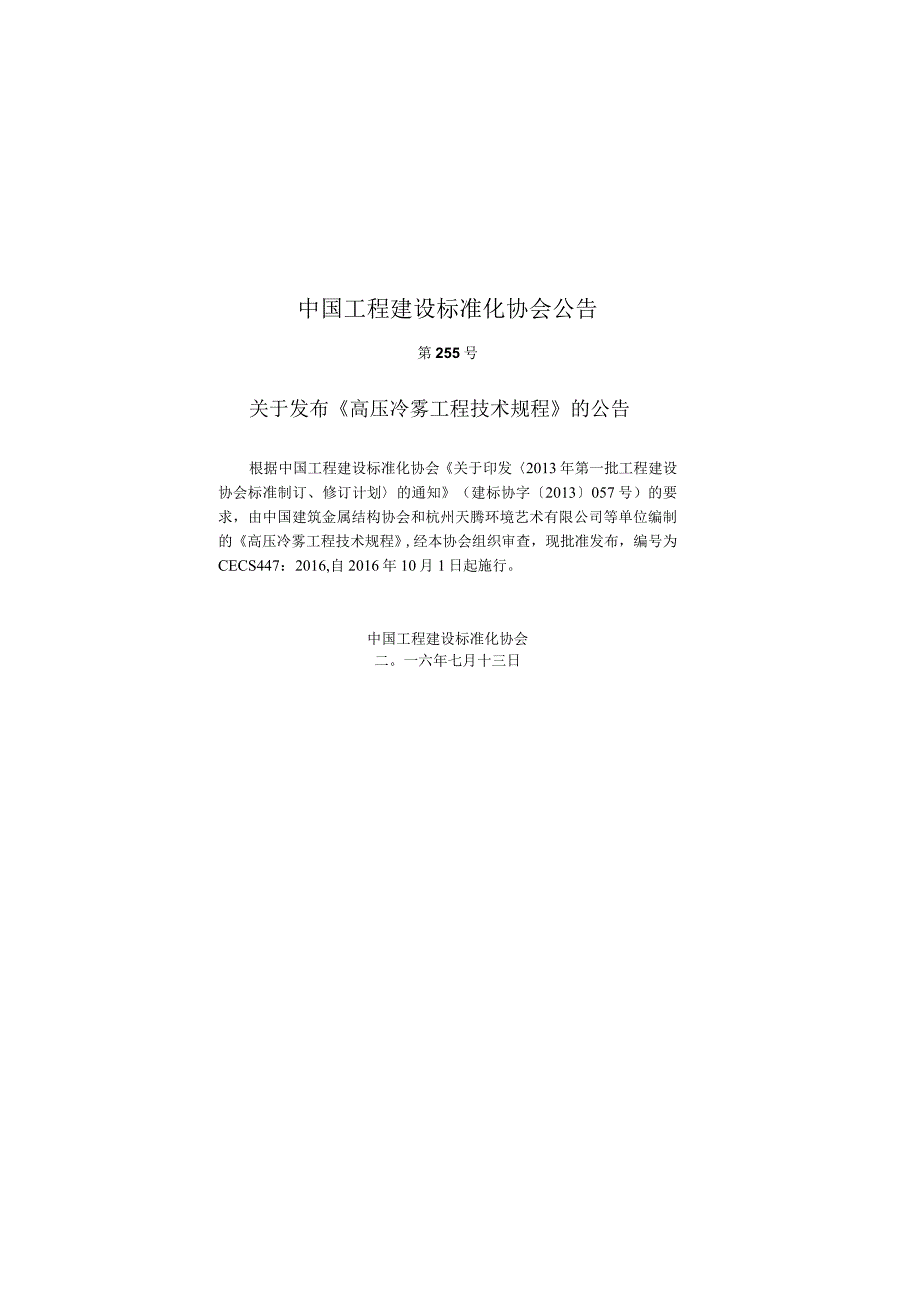

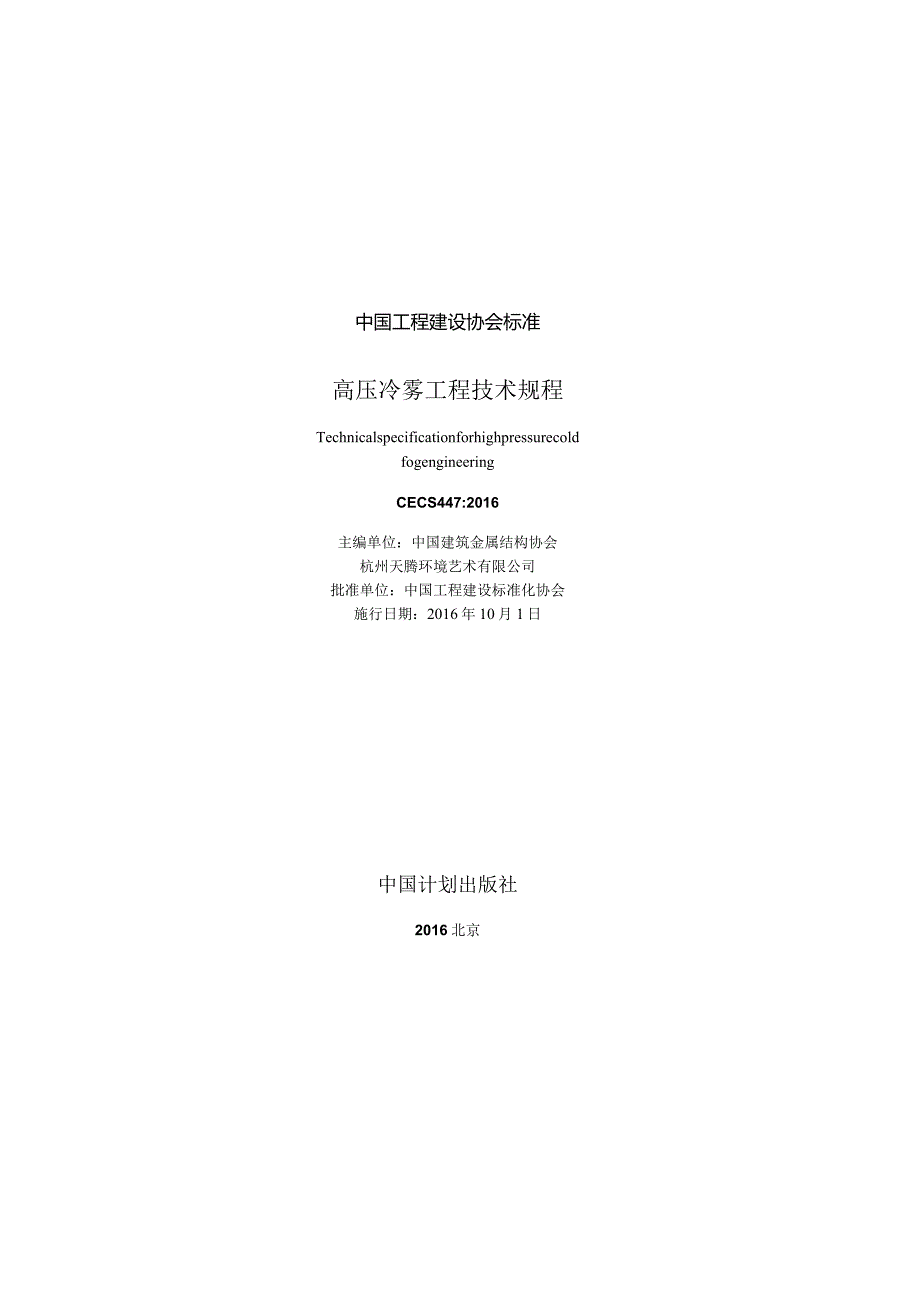

1、中国工程建设协会标准高压冷雾工程技术规程TechnicalspecificationforhighpressurecoldfogengineeringCECS447:2016主编单位：中国建筑金属结构协会杭州天腾环境艺术有限公司批准单位：中国工程建设标准化协会施行日期：2016年10月1日中国计划出版社2016北京中国工程建设标准化协会公告第255号关于发布高压冷雾工程技术规程的公告根据中国工程建设标准化协会关于印发2013年第一批工程建设协会标准制订、修订计划的通知（建标协字2013057号）的要求，由中国建筑金属结构协会和杭州天腾环境艺术有限公司等单位编制的高压冷雾工程技术规程,经本协会组

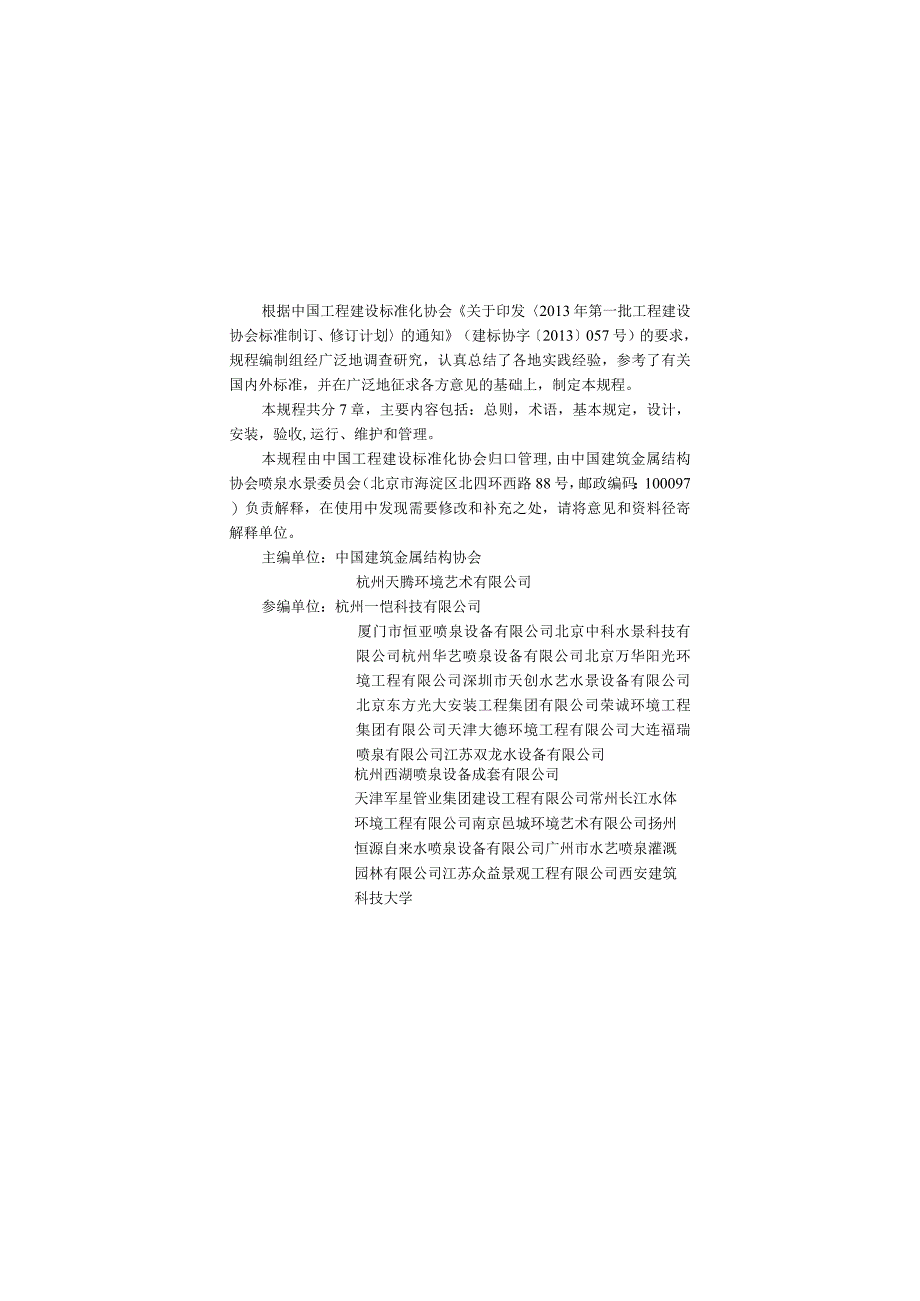

2、织审查，现批准发布，编号为CECS447：2016,自2016年10月1日起施行。中国工程建设标准化协会二。一六年七月十三日根据中国工程建设标准化协会关于印发2013年第一批工程建设协会标准制订、修订计划的通知（建标协字2013057号）的要求，规程编制组经广泛地调查研究，认真总结了各地实践经验，参考了有关国内外标准，并在广泛地征求各方意见的基础上，制定本规程。本规程共分7章，主要内容包括：总则，术语，基本规定，设计，安装，验收,运行、维护和管理。本规程由中国工程建设标准化协会归口管理,由中国建筑金属结构协会喷泉水景委员会（北京市海淀区北四环西路88号，邮政编码：100097）负责解释，在使用
3、中发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：中国建筑金属结构协会杭州天腾环境艺术有限公司参编单位：杭州一恺科技有限公司厦门市恒亚喷泉设备有限公司北京中科水景科技有限公司杭州华艺喷泉设备有限公司北京万华阳光环境工程有限公司深圳市天创水艺水景设备有限公司北京东方光大安装工程集团有限公司荣诚环境工程集团有限公司天津大德环境工程有限公司大连福瑞喷泉有限公司江苏双龙水设备有限公司杭州西湖喷泉设备成套有限公司天津军星管业集团建设工程有限公司常州长江水体环境工程有限公司南京邑城环境艺术有限公司扬州恒源自来水喷泉设备有限公司广州市水艺喷泉灌溉园林有限公司江苏众益景观工程有限公司西安建筑科技
4、大学主要起草人：张小阳王云中马钟炜张青虎曹按邹楠古小琳梁涛裴少云苏欣朱经德张万华李少生贾志学张谦成石磊王连涛陈祖林周昱毕作云姚君陈超胡迦慈傅伟郭文超张勇主要审查人：郑克白张存民刘巍荣罗金耀徐元德汪长余梁伊任史福生李蔼铿1 总贝IJ(1)2 术语(2)3基本规定(3)4 设计(4)4.1 一般规定(4)4.2 流量(4)4.3 压力(5)4.4 主机(5)4.5 管道(7)5安装(9)5.1 一般规定(9)5.2 主机、管道、喷头(9)5.3 安全施工(10)5.4 调试(11)6验收(12)6.1 一般规定(12)6.2 主控项目(13)6.3 一般项目(14)7运行、维护和管理(16)7.1
5、 一般规定(16)7.2 运行、维护和管理(16)本规程用词说明(18)引用标准名录(19)附:条文说明(21)Contents1 Generalprovisions(1)2 Terms(2)3 Basicrequirements(3)4 Design(4)4.1 Generalrequirements(4)4.2 Flow(4)4.3 Pressure(5)4. 4Mainmachine(5)5. 5Pipeline(7)5Installation(9)5.1 Generalrequirements(9)6. 2Mainmachine.pipeline*nozzle(9)7. 3Safety
6、construction(10)8. 4Commissoning(11)6Acceptance(12)9. 1Generalrequirements(12)10. 2Dominantitem(13)11. 3Generalitem(14)7Operation,maintenanceandmanagement16)1 .1Generalrequirements(16)7 .2Operation,maintenanceandmanagement(16)Explanationofwordinginthisspecification(18)1.istofquotedstandards(19)Addit
7、ion：Explanationofprovisions(21).o.为使高压冷雾工程在设计、安装、验收、运行、维护和管理实现技术先进、安全适用、经济合理、确保工程质量，制定本规程。1.0.2本规程适用于城镇公共空间和民用建筑新建、改建或扩建的高压冷雾工程景观造雾的设计、安装、验收、运行、维护和管理。1.0.3高压冷雾工程的设计、安装、验收、运行、维护和管理，除应符合本规程外，尚应符合国家现行有关标准的规定。2.0.1高压冷雾highpressurecoldfog常温清水加压至2.5MPa以上，经专用喷头雾化形成当量直径小于或等于IOfZm、云集在空气中，用于景观造雾的人造雾态水。又称高压人工造
8、雾、高压喷雾。2.0.2高压冷雾系统highpressurecoldfogsystem由产生高压冷雾的主机、管路、喷头、阀门、仪表等组成的，能自动或人工启动并释放10;Zm以下雾粒的景观造雾设施的总称。2. 0.3主机mainmachine由水处理装置、机动往复泵、控制装置组成的集成机柜的总称，是高压冷雾系统的核心设备。2.0.4喷头nozzle压力流体从中喷出能产生雾气的管嘴、孔口或缝隙等元器件。3基本规定3.0.1高压冷雾工程应满足安全、卫生、美观、经济、节能的要求，并便于运行、维护和管理。3. 0.2高压冷雾工程的设计、施工单位应具备相应的技术等级或资质。3. 0.3高压冷雾工程设计时应
