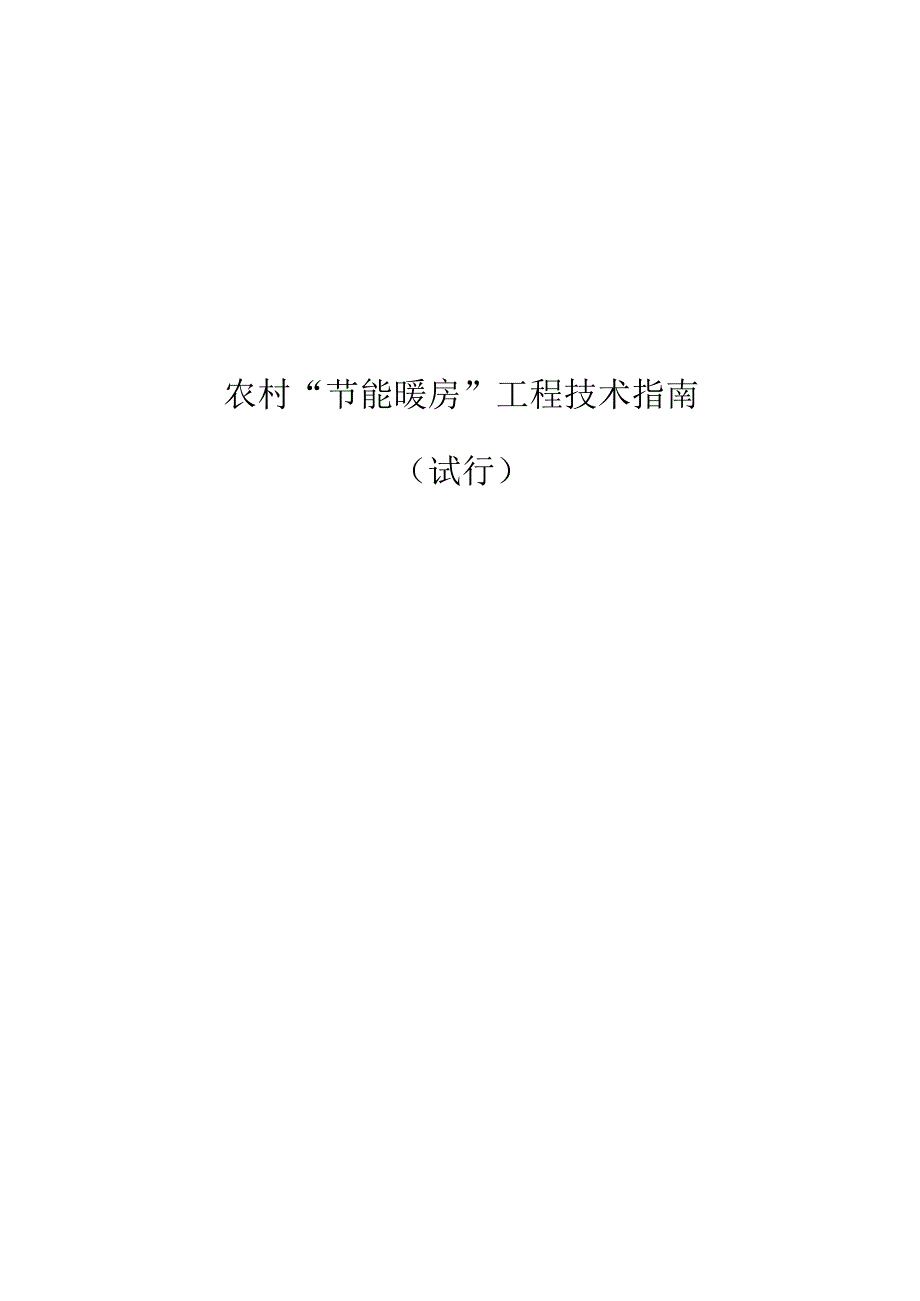

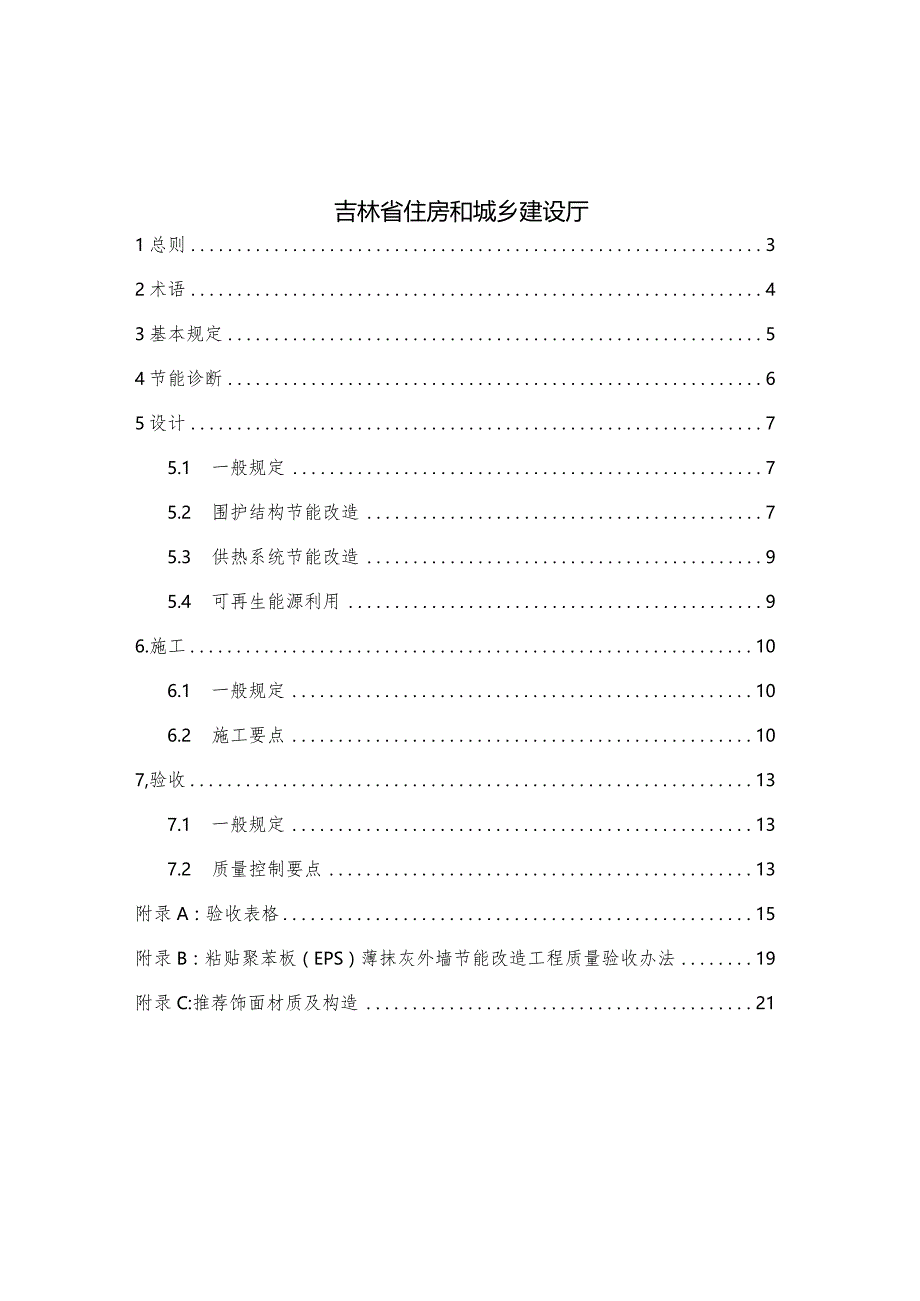

1、农村“节能暖房”工程技术指南（试行）吉林省住房和城乡建设厅1总则32术语43基本规定54节能诊断65设计75.1 一般规定75.2 围护结构节能改造75.3 供热系统节能改造95.4 可再生能源利用96.施工106.1 一般规定106.2 施工要点107,验收137.1 一般规定137.2 质量控制要点13附录A：验收表格15附录B：粘贴聚苯板（EPS）薄抹灰外墙节能改造工程质量验收办法19附录C:推荐饰面材质及构造21附录D：负面清单22附录E常用外墙保温系统构造和保温材料厚度选用表23附录F常用屋面保温构造和保温材料厚度选用表24附录G：价格结算表251.0.1为贯彻国家及吉林省有关节能降

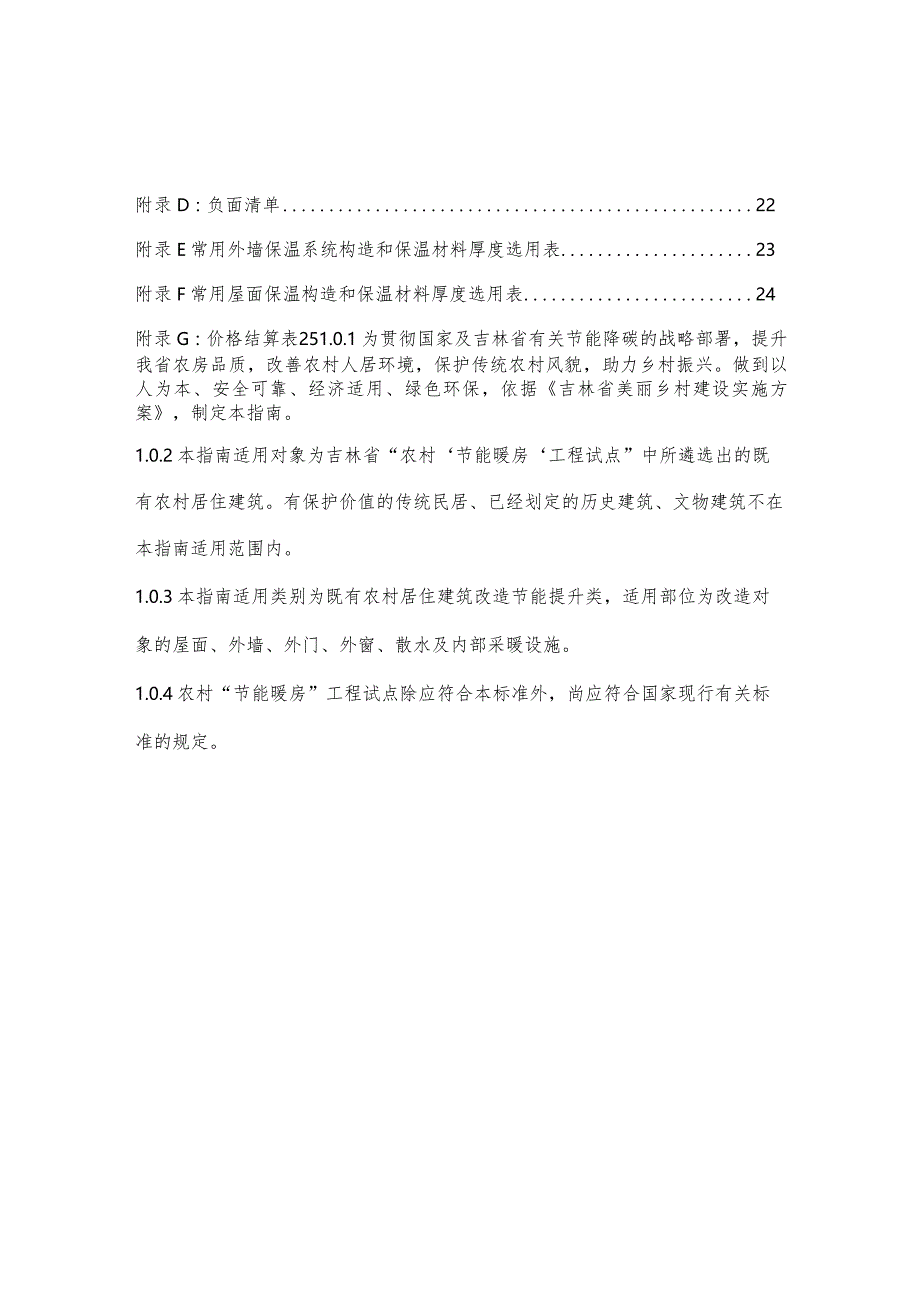

2、碳的战略部署，提升我省农房品质，改善农村人居环境，保护传统农村风貌，助力乡村振兴。做到以人为本、安全可靠、经济适用、绿色环保，依据吉林省美丽乡村建设实施方案，制定本指南。1.0.2本指南适用对象为吉林省“农村节能暖房工程试点”中所遴选出的既有农村居住建筑。有保护价值的传统民居、已经划定的历史建筑、文物建筑不在本指南适用范围内。1.0.3本指南适用类别为既有农村居住建筑改造节能提升类，适用部位为改造对象的屋面、外墙、外门、外窗、散水及内部采暖设施。1.0.4农村“节能暖房”工程试点除应符合本标准外，尚应符合国家现行有关标准的规定。2.0.1农村居住建筑位于集体土地上，权属为集体组织成员自有，供人
3、们居住使用的建筑，包括住宅、集体宿舍、住宅式公寓、托儿所、幼儿园、养老院等。本指南中专指农村住宅。2.0.2农村“节能暖房”改造工程在我省农村地区，针对未采取节能保温措施的既有农村居住建筑，实施建筑外围护结构保温处理、内部采暖设施更新及能效提升的工程。3.0.1农村“节能暖房”工程必须确保改造对象的结构安全、抗震安全、防火安全和满足其主要使用功能。3.0.2对既有农村居住建筑进行“节能暖房”节能改造时，建议与农村清洁取暖工程合并改造升级，保证室内环境舒适度，同时建议设置供热系统计量措施。3.0.3既有农村居住建筑进行“节能暖房”改造时，其外饰面的材料、色系、风格应与其现有的村庄聚落风貌相适宜。
4、要充分考虑人文性、地域性、提倡绿色和谐。3.0.4既有农村居住建筑进行“节能暖房”改造时，应遵循因地制宜，因房制策的原则。由设计单位制定投资成本低，节能效果明显的改造方案。3.0.5改造过程应实行绿色低碳建造，执行农村居住建筑节能设计标准，更新提升照明、供暖、热水、炊事等能源设备效率，选用绿色低碳建材和实施绿色建造方式。3.0.6对靠传统热源采暖或自行筹措资金有困难农户的既有农村居住建筑进行改造时，应挑选既有农村居住建筑的节能最薄弱部位优先进行节能改造。3.0.7在进行农村“节能暖房工程”时，不得随意改动原有建筑结构体系。进行屋面改造时，屋面荷载不应大于原有屋面荷载。4节能诊断4.0.1开展既
5、有农村居住建筑进行“节能暖房”工程前，应首先对拟改造对象进行结构、抗震、防火性能的安全评估与筛选，对不符合安全要求的既有农村居住建筑，不应开展改造。房屋的建造年代不应早于1990年。4.0.2既有农村居住建筑进行“节能暖房”改造时，应对既有农村居住建筑的现状进行摸底调查与评估，了解既有改造对象的外围护结构的基本构造、室内采暖系统的基本情况、室内热环境的实际感受。对其能耗状况和节能潜力做出评价，作为后续改造的依据。4.0.3对既有农村居住建筑进行摸底调查及评估，宜由建设主体委托具备相应资质的检测、评估机构进行。不具备条件的边境地区和欠发达地区，可由具有相关执业能力的注册工程师、驻村专家或乡村工匠
6、进行调查及评估。4.0.4农村“节能暖房”工程的摸底与评估应包括以下内容：1农村居住建筑的建造年代；2农村居住建筑的主体结构形式；3农村居住建筑外墙的建筑材料；4农村居住建筑的屋面结构形式及构造；5农村居住建筑的外门及外窗种类；6农村居住建筑的现有冬季内部采暖设施及方式。4.0.5调查与评估方法可参照居住建筑节能检验标准JGJ/T132等有关标准的规定。应满足既有建筑维护与改造通用规范GB55022的相关规定。5设计5.1一般规定5.1.1 外围护结构的节能改造应根据建筑物的外围护结构构造类型采取切实可行的技术方案。5.1.2 外围护结构的节能改造应遵循实事求是、因地制宜、简单实用、节约成本、
7、方便施工、注重能效比、保证消防安全的原则。5.1.3 进行围护结构节能改造设计时，不得随意改动原有建筑结构的承重结构体系及其材料。5.1.4 如受条件所限，不能进行整体改造的既有农村居住建筑，其节能改造顺序的优先级依次为外窗、外门、外墙、屋面、室内采暖设施及室外散水。5.1.5 改造后的既有农村居住建筑，改造部位改造后的传热系数除应满足表5.1.5的要求外，尚应进行节能率计算，相对节能率不应低于30%。*5.1.5围护结构传热系数限值Iw（rk）外墙屋面吊顶0.500.400.455.1.6 屋面节能改造应选择屋顶形式为双坡、多坡或歇山顶房屋进行。5.1.7 屋面更换瓦片时不得破坏及扰动原有屋
8、面结构及相关其他构造层次。5.1.8 外墙及屋面节能改造选用的保温材料燃烧性能等级不应低于Bl级。5.1.9 当改造对象层数高于一层时，应按照建筑设计防火规范GB50016的相关规定，在层间设置不小于30Omm宽的成品岩棉防火隔离带。5.1.10 热源改造与供热计量改造宜与建筑围护结构节能改造同步实施。5.2 围护结构节能改造5.2.1 外墙节能改造时，保温材料可以选择岩棉板和燃烧性能不低于Bl级的模塑聚苯乙烯泡沫塑料板（EPS板）。优先选用EPS板。外墙外保温系统优先选用薄抹灰外墙外保温系统。保温层与原基层墙体应采用粘锚结合（粘结为主、锚固为辅）的连接方式。5.2.2 外墙节能改造设计应做好
9、保温工程的密封和防水构造处理，防止水及潮湿气体对保温层及基层的浸害。当首层地平与室外地平有大于300mm以上高差时,可以从散水以上50mm-100mm开始做保温，并宜采用托架承托。5.2.3 外墙节能改造时，为减少热桥影响，应优先选用非金属锚栓。锚栓的锚固力应满足附录B的相关规定。5.2.4 外墙饰面可选择柔性面砖、真石漆、外墙涂料等，优先选用具有防水性能的外墙涂料。5.2.5 屋面节能改造时，当原屋面保温层采用焦渣、草木灰等松散材料或水泥珍珠岩等多孔材料，含水率对荷载和保温效果影响较大时，应清除原有保温层及防水层，重新铺设屋面，保温材料宜采用挤塑聚苯板（XPS）等吸水率低、防水性能好的保温材
10、料。屋面保温系统优先选用水平向天棚保温系统。5.2.6 屋面节能改造中面层可根据既有农村居住建筑承载能力选择陶瓦、树脂瓦或仿古铁皮瓦等。优先选用树脂瓦。5.2.7 外窗节能改造对原有不能满足热工要求的位于外围护结构上的钢窗、铝合金窗及木门窗等应优先给予更换，更换外窗的传热系数不宜大于2.2Mnf-Ko外门不宜大于2.2WfK0外窗气密性等级不应低于现行国家标准建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T7106规定的4级。5.2.8 外窗应采用内平开窗。宜与结构墙体外基面平齐安装，以减少热桥影响，如难以实现也可采取居中安装方式，但窗口外侧四周墙面应进行保温处理。5.2.9 外窗框与窗
11、洞口之间的缝隙，应采用发泡聚氨酯等高效保温材料填堵，不得采用普通水泥砂浆补缝。5.2.10 外窗框与保温层之间，、其他洞口与保温层之间的缝隙采用膨胀密封条后，再用耐候密封胶封闭，以防止雨水侵入保温层。5.2.11 “节能暖房”工程选用的界面剂、保温材料、粘结胶浆、锚栓、耐碱网格布、抹面防水胶浆和饰面材料等应符合国家现行相关标准的规定。5.2.12 散水工程中，所选用的混凝土标号不应低于C20。5.2.13 勒角工程中，施工厚度不应小于15mm,且应选用与村庄整体风貌相适宜的外装饰材料，不得裸露混凝土面层。5.3 供热系统节能改造5.3.1 应根据节能改造方案，核算采暖房间热负荷。5.3.2 室
12、内热水采暖系统宜加装平衡阀、自动恒温控制阀，实现分室控温。5.4 可再生能源利用5.4.1 农村居住建筑宜采用燃用生物质能的装置作为供暖设施；应依据建筑热负荷及当地的生活习惯等，采用火炕、火墙等供暖设备。5.4.2 应选用电力、天然气等清洁能源。对同步进行供热系统节能改造的既有农村居住建筑，因地制宜，优先使用空气源热泵、生物质炉等使用可再生能源的室内供暖设备。有条件的村镇，宜选用可利用太阳能和风能等可再生能源的设备O6.施工6. 1一般规定6.1.1 施工前应编制专项施工方案，包括技术、质量及安全措施，并应经建设、监理等有关单位审核批准方可实施。6.1.2 施工人员应进行岗前的施工技术及安全培
13、训，重点掌握施工工艺，重视节点细部做法，施工中应严格施工质量过程控制和检验，严把工程材料关，防止外保温表面空鼓裂缝、热桥和节点处理不当等影响节能效果和使用寿命，甚至从墙体脱落等事故的发生。6.1.3 进行施工时，气候条件应符合下列要求：1操作地点环境和基层表面温度不低于5；2 风力小于5级；3 雨天禁止施工，施工中如突遇降雨，应采取有效措施，防止雨水冲刷墙面；4 夏季施工时施工面应避免阳光直射，必要时可在脚手架外侧搭设防晒布遮阳；5 保温板粘结牢固后至少间歇24h方可进行抹面层施工。6.1.4安全施工应符合下列规定：1施工前应对施工人员进行安全教育接受安全交底人员必须在交底记录上签字，现场特种
14、作业人员必须取得相应的岗位证书；2脚手架搭设及检查应符合相关安全规定；3EPS板切割不得在外脚手架或其它施工设备上操作；4EPS板的堆放场地应设置临时遮挡，不应将其暴露在室外；5装饰材料、保温材料制作的外墙装饰线和立面造型严禁蹬踏；6施工过程中严禁携带火种进入作业面，施工现场严禁明火。6.2施工要点6.2.1 外墙节能改造多为模塑聚苯板（EPS）薄抹灰外墙外保温系统，施工时应注意以下事项：1施工前应按照设计和施工方案的要求对基层墙体进行检查，清除表面粉尘和油污，使基层清洁干燥。与外墙基层粘结不牢固的原装饰面层应彻底清除,并用水泥砂浆找平。在采用普通涂料、喷涂或面砖的墙面上直接粘贴保温板时，应先
15、做拉拔试验，粘结强度不得小于0.3MPa;若达不到上述拉拔强度，应提请设计单位核算，采取增加粘结面积或增加锚栓等措施。2施工前应尽可能移走固定在外墙上的供电、电视通信等管线，对防护栏、空调外机等附着物进行拆卸。对于某些实在无法移走的附墙管线，应加上金属或塑料套管分别固定在外墙基层上，直径10mm以下的管线可直接铺在保温板下，直径IOmm以上的管线应在保温板上开槽嵌固敷设。对穿过外保温系统的管道应设置套管，套管长度应挑出外保温面层Iomm20mm,安装时外侧向下倾斜，保温层与套管结合部位应用柔性材料密封处理。3附墙管线的处理应由相关权属人负责实施。防护栏、空调外机等附着物拆卸后，施工单位应妥善保管或交房主自行保管，待外保温施工完成后，由施工单位统一安装。4外保温系统的组成材料及部件应由系统供应商成套供应，并提供法定检测部门出具的体系检测报告和合格证。检验报告应包括安全性和耐候性检测的内容，保证组成材料的相容性和系统的整体性能。5必须制定严格的消防安全措施，切实加强施工现场消防安全管理。节能改造作业期间应撤离居住人员，并设消防安全巡逻人员，外保温施工时，严禁电焊和其他明火作业。6.2.2 外门、外窗节能改造，除应按相关施工技术标准进行安装外，还应
