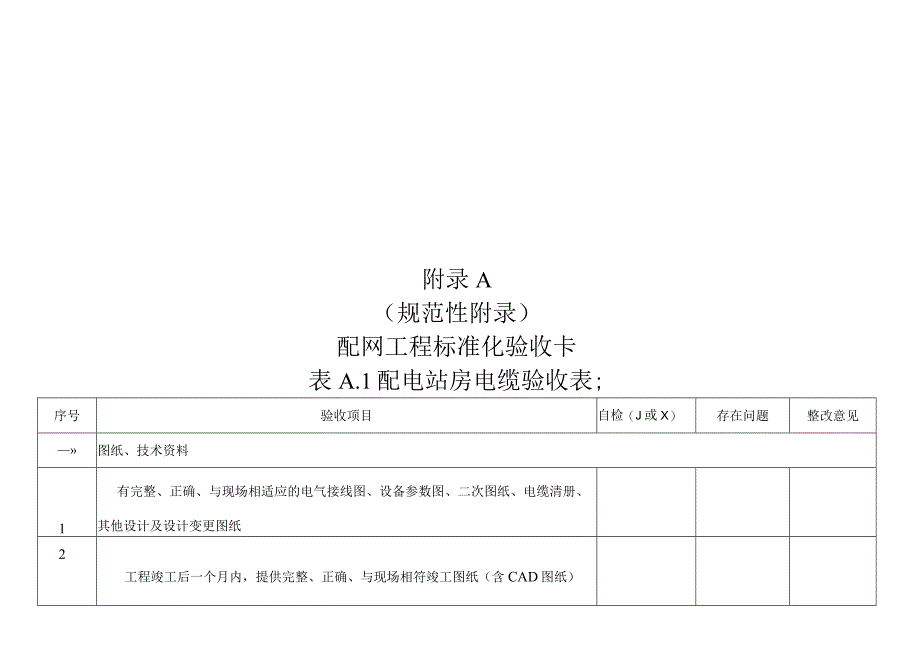

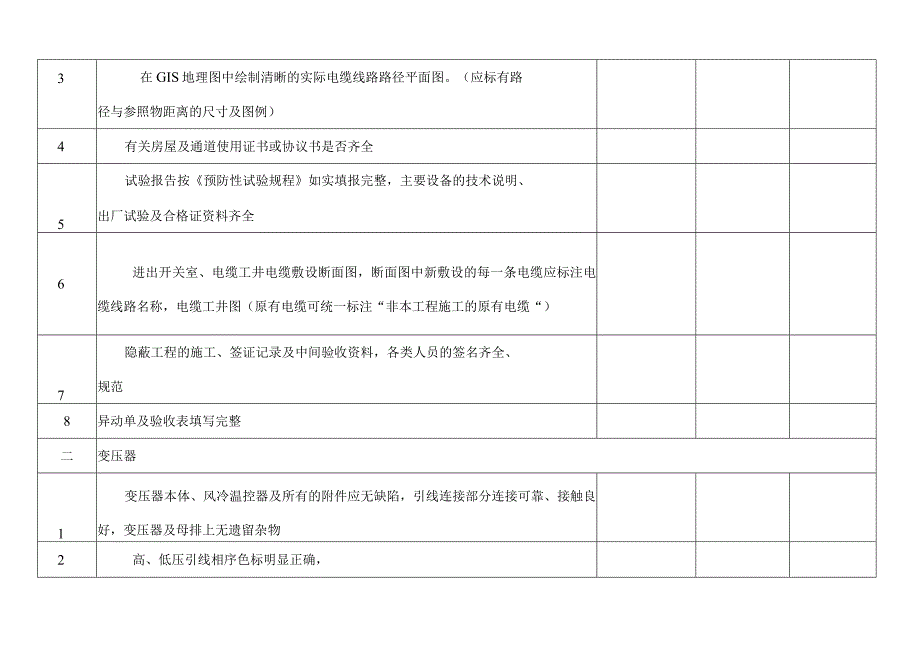

1、附录A(规范性附录)配网工程标准化验收卡表A.1配电站房电缆验收表;序号验收项目自检(J或X)存在问题整改意见图纸、技术资料1有完整、正确、与现场相适应的电气接线图、设备参数图、二次图纸、电缆清册、其他设计及设计变更图纸2工程竣工后一个月内,提供完整、正确、与现场相符竣工图纸(含CAD图纸)3在GIS地理图中绘制清晰的实际电缆线路路径平面图。(应标有路径与参照物距离的尺寸及图例)4有关房屋及通道使用证书或协议书是否齐全5试验报告按预防性试验规程如实填报完整,主要设备的技术说明、出厂试验及合格证资料齐全6进出开关室、电缆工井电缆敷设断面图,断面图中新敷设的每一条电缆应标注电缆线路名称,电缆工井图

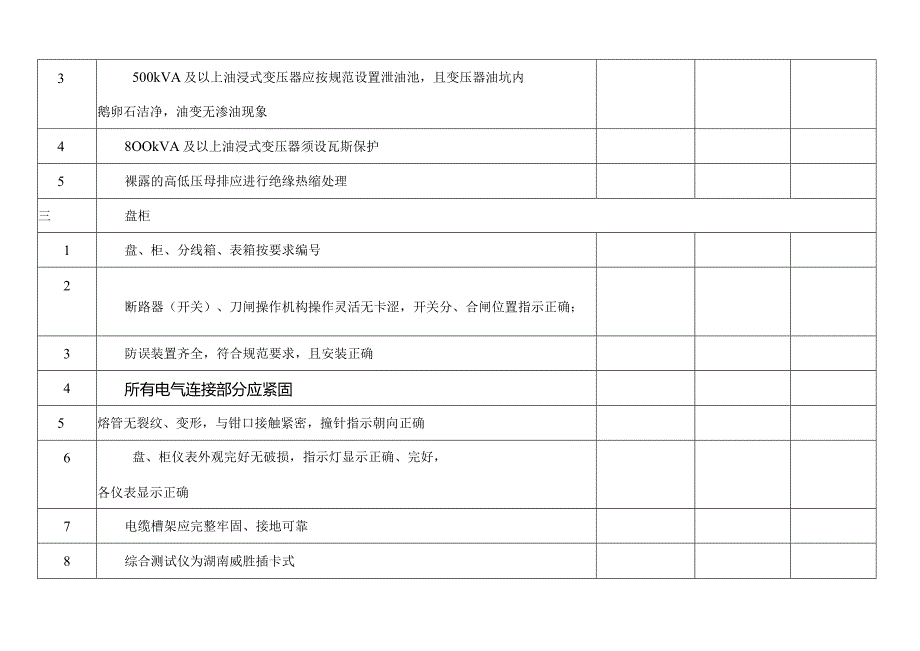

2、(原有电缆可统一标注“非本工程施工的原有电缆“)7隐蔽工程的施工、签证记录及中间验收资料,各类人员的签名齐全、规范8异动单及验收表填写完整二变压器1变压器本体、风冷温控器及所有的附件应无缺陷,引线连接部分连接可靠、接触良好,变压器及母排上无遗留杂物2高、低压引线相序色标明显正确,3500kVA及以上油浸式变压器应按规范设置泄油池,且变压器油坑内鹅卵石洁净,油变无渗油现象48OOkVA及以上油浸式变压器须设瓦斯保护5裸露的高低压母排应进行绝缘热缩处理三盘柜1盘、柜、分线箱、表箱按要求编号2断路器(开关)、刀闸操作机构操作灵活无卡涩,开关分、合闸位置指示正确;3防误装置齐全,符合规范要求,且安装正

3、确4所有电气连接部分应紧固5熔管无裂纹、变形,与钳口接触紧密,撞针指示朝向正确6盘、柜仪表外观完好无破损,指示灯显示正确、完好,各仪表显示正确7电缆槽架应完整牢固、接地可靠8综合测试仪为湖南威胜插卡式9裸露的高低压母排应进行绝缘热缩处理四箱变、户外环网箱、分线箱1肘型头应插接到位,并接地。应配带电显示器2户外箱变在人行道、或人员密集区应设防护栏杆3户外设备应采用单独的接地网并做好均压环4户外设备基础应设计开透气窗等防潮排气措施,电缆管沟及四周封堵要严密5户外设备应设置操作平台、四周均有电力警示标志6设备基础应高出地面20-30厘米,7箱变内高压室与低压室之间的隔板要为可拆卸的,便于抢修、维护8

4、裸露的高低压母排应进行绝缘热缩处理三保护、负控、远动、直流1蓄电池组外观完好,绝缘良好,绝缘电阻不小于0.5兆欧2蓄电池布线排列整齐,极性标志应清晰、正确3蓄电池外壳无凹凸或渗漏现象,引线端子连接牢靠4双电源切换接触器完好5保护整定正确6电容器外壳无凹凸或渗漏,引出端子连接牢固、垫圈、螺母齐全7互感器有机绝缘物无裂纹,安装整齐,同一组互感器的极性方向应一致六电缆1电缆最小弯曲半径为电缆直径15倍、相色标志正确,屏蔽线、接地线分别单独引入接地点2电缆中间接头应做观察井并加装防爆盒3移动、路灯、闭路线等弱电电缆不能与电缆同应沟铺设4电缆终端头处应用抱箍固定,电缆户外终端头不直接与刀闸、跌落等设备连

5、接,需采用引线连接5标志放、桩埋设是否符合规范,直线5-10米,不可见的拐弯点应设标志成(郊区应设置80CM高的竖桩)6电缆沟、电缆桥架及电缆隧道中的电缆直线敷设应在间隔100m处及电缆敷设走向有变化处;户外电缆工井、电缆入孔井;变电站、开关站(开闭所)、配变站、配电站等在电缆进出口处、电缆竖井的两端均需挂电缆标志牌。7电缆沟应无积水,沟盖板应完整、工井盖应符合要求8预埋管道是否通畅,管口应无毛刺和尖锐棱角,未使用的空管两端应封堵严密。9所有电缆孔洞用低标号水泥封堵10铭牌悬挂在电缆头终端头下端明显位置,铭牌为合金质,规格为70xl20x2mm,采用裸铜线绑扎,铭牌上字体应采用电缆铭牌笔刻字,

6、内容应含线路名称、用户名称、电缆规格、型号、长度、回路、用途及起迄点、电缆头型号、电缆接头型号、电缆接头编号,施工单位(班组)、施工日期,字体采用宋体,字号四号字,字迹应清晰不易脱落。七土建部分,照明及消防设施1配电所、站、室选址时,地面应满足防汛要求,标高不得低于75米黄海标高2配电站室内平面应高于室外平面50-60CM,基础型钢安装后,需高出抹平地面IOCMo3配电所、站、室应使用甲级防火门并向外开启(详见规范化标准)4配电所、站、室一般不设窗户,若设窗户需采用塑钢窗,窗外侧加装不锈钢网窗(5*5mm”不锈钢防盗窗5配电室应设立独立控制通风装置,并配温控自启、停装置6配电站室大门门檐上、风

7、机上视情况需装设水泥或不锈钢雨披7配电室的内墙表面应粉刷白色防水涂料,地面应铺防滑瓷地豉或在打平的水泥地上涂耐磨涂料,所用水泥标号不小于C20,室内清洁,无杂物8配电室屋顶、楼板不得有渗漏,配电室屋顶及各面墙壁不应有渗水,配电室不得有排水管、排污管;排水(污)管不得从配电盘顶部穿越;若有则设计施工上考虑防范措施。9室内照明符合设计要求,灯具不应布置在设备上方,应采用线槽敷设,不得使用带链条的灯具。应急灯装设高度为距地面2米。室内应设置至少四盏应急灯(大门两侧各一盏,柜后两侧各一盏),若有单独变压器室,则每间变压器室至少需设两盏照明,配电室排风应良好,室内照明控制开关应装设在临近大门处。10配电

8、室、变压器室应配备足够的灭火器;灭火器应装入专用灭火器箱11按要求铺设足够的绝缘垫并成条敷设12电缆盖板应有拉手,四周应用角铁包边,盖板承载力应能满足设计要求,所有电缆盖板应完整,无破损、松动;所有电缆孔洞应用有机防火堵料封堵并做防水处理;在电缆进出口处应设防火隔墙;防火隔墙应采用电缆防火包。八接地1开关柜不能通过柜体固定焊点作为接地,应引出与地网可靠连接;成排的配电装置的两端均应与直接与接地网相连;站房接地电阻应小于4欧。2接地外露部分标志应齐全,两点以上分别接入地网;接地电阻配电室不大于4欧,动力箱不大于10欧。3避雷器外部应完整无缺损,封口处密封良好,引线牢固、避雷器接地良好、可靠4原则

9、上应采用热镀锌扁钢,焊接工艺应按规范要求(搭接焊接的搭接长度应为扁钢宽度的2倍或圆钢直径的6倍)九其它1操作工具、锁匙应齐全2箱变、环网柜高压熔丝(管)配一套3抽屉式开关柜配置一套抽屉式开关配品4新产品应配置相应的备品5站名、图板、双重编号等按规范化要求制作6配电室内应配置桌、椅各一张,水桶、拖把各一个;每个站应设有一张二次熔丝配置图自检签证:本施工班组对照以上标准相关部分自检合格。施工班组:工作负责人:审核人:项目单位:表A.2配电线路验收表验收项目自检结果自检N或X)存在问题整改意见、图纸、技术资料1有完整、正确、与现场相适应的走向图、杆塔明细表,弧垂表、其他设计及设计变更图(包括CAD图

10、)2工程竣工后一个月内,提供完整、正确、与现场相符竣工图纸(含CAD图纸)3在GIS地理图中绘制清晰的实际线路路径平面图。(应标有路径与参照物距离的尺寸及图例)4试验报告按预防性试验规程如实填报完整(出厂报告可替代现场试验报告),主要设备的技术说明、出厂试验及合格证资料齐全5隐蔽工程的施工、签证记录及中间验收资料,各类人员的签名齐全、规范6有关清赔协议、文件是否齐全7异动单及验收表填写完整二、电杆、铁塔基坑及组立1钢筋混凝土电杆焊接头应除锈、刷防锈漆;不应有纵向裂纹,横向裂纹不应超过0.2毫米、长度不应超过1/3周长,杆身弯曲不应超过杆长的1/10002电杆埋设深度至少应满足:9米杆:1.6米

11、;10米电杆:1.7米;12米电杆:1.9米;15米电杆:2.3米。3双杆双杆基础的根开误差不应超过正负30量米,迈步不应超过30毫米;4电杆埋设后,回填土应夯实,应有防沉土层,其培土高度应超出地面300毫米,沥青路面、水泥地面应恢复原状。5转角杆应向外角预偏,紧线后不应向内角倾斜,向外角倾斜不应使杆梢位移大于一个杆梢。终端杆应向拉线侧预偏,向拉线侧倾斜不应使杆梢位移大于一个杆梢。6钢管杆、铁塔及铁件均应热镀锌配件;铁塔基础应有保护倒角,防止塔材浸水腐蚀;有设备的杆塔在离地面2m以上安装脚踏钉或脚踏抱箍7横担安装应平整,端部上下倾斜左右扭斜均不应超过20毫米8施工单位按异动单临时修编杆号导线及

12、拉线安装9导线不应有磨伤、断股、金钩、扭弯等现象。10同一档距,同一根导线上的接头不得超过一个,接头位置距导线固定点不应小于0.5M。绝缘导线不应有接头,跨越公路、铁路、房屋、大档距等不应有接头。11观察驰度的误差不应超过设计驰度的5%;导线紧好后,导线驰度相差不应大于50毫米。12防震锤数量及间距满足要求13拉线棒与拉线盘应垂直,连接处应采用双螺母(防盗螺母),其外露地面部分的长度应为50070Omm700mm,拉线坑应有斜坡14拉线与电杆的夹角宜采用45。,当受地形限制时,不应小于30。跨越公路的水平拉线,对路面中心的垂直距离,不应小于6米15I-IOkV线路每相过引线、引下线与邻相的过引线、引下线或导线之间的净空距离,不应小于300毫米;IkV以下配电线路、不应小于150毫米。1IOkV线路的导线与拉线、电杆或构架之间的净空距离不应小于200毫米;1IOkV引下线与IkV以下线路间的距离不应小于200毫米。16导线与建筑物的垂直距离,在最大驰度时,I-IOkV线路应大于3米,IkV以下线路应大于2.5米。17导线与建筑物的之间的水平距离在最大风偏情况下,IOkV线路应大于1.5米,IkV以下线路应大于1.0米。18IOKV导线与弱电线路交叉跨越的距离不应小于2米,IKV与弱电线路交叉跨越的距离不应小于1米。19IO
