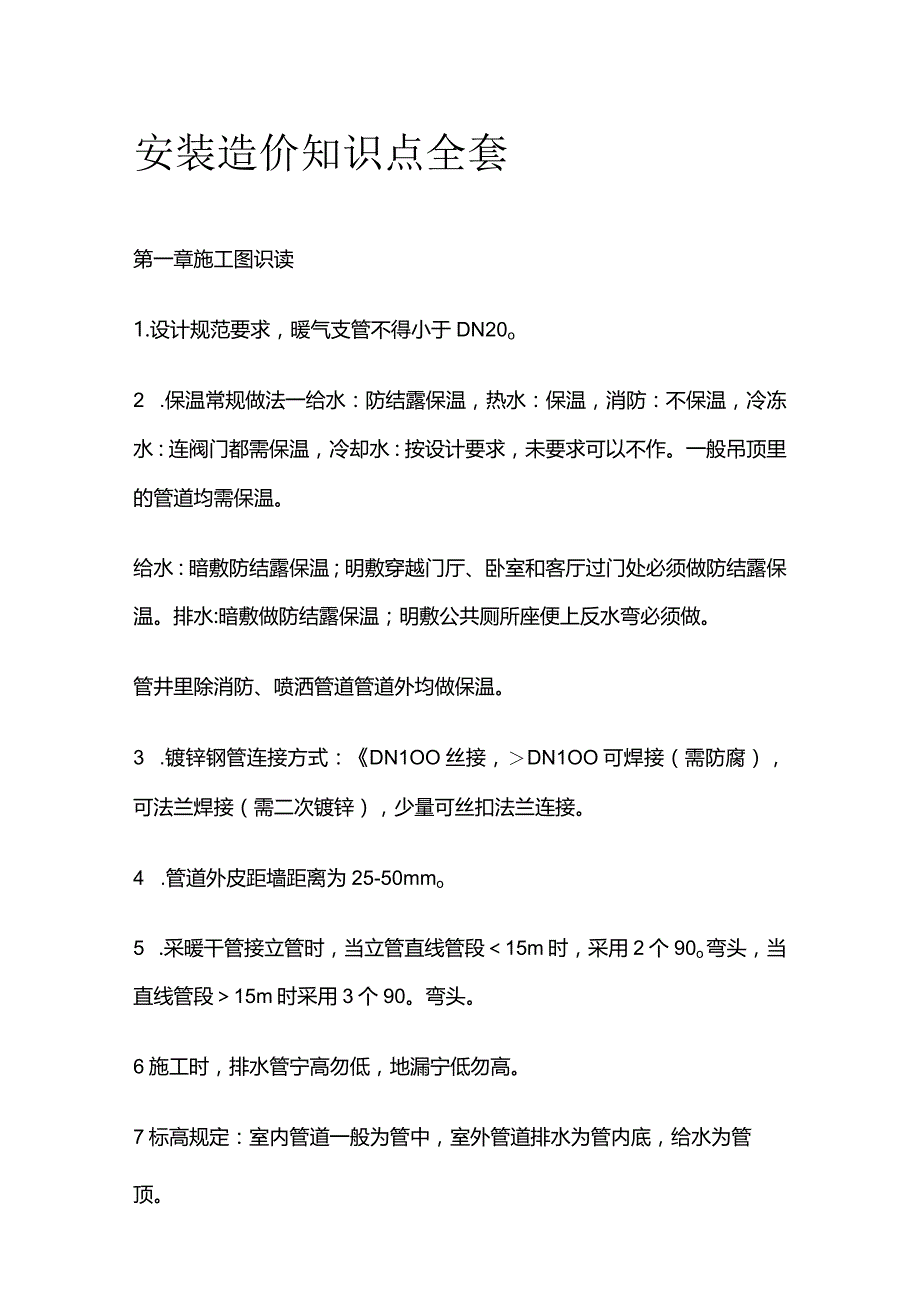

1、安装造价知识点全套第一章施工图识读1.设计规范要求，暖气支管不得小于DN20o2 .保温常规做法一给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水:暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。管井里除消防、喷洒管道管道外均做保温。3 .镀锌钢管连接方式：DN1OO丝接，DN1OO可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。4 .管道外皮距墙距离为25-50mmo5 .采暖干管接立管时，当立管直线管段15m时，采用2
2、个90o弯头，当直线管段15m时采用3个90。弯头。6施工时，排水管宁高勿低，地漏宁低勿高。7标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。8.暖气片中应与窗同轴。9,闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19o10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。IL集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。集气罐安装位置：管道接口距集气罐上端2/3,距下端l3o12按照标准图集，掌握热
3、媒入口情况。13 .PP-R管可以套用铝塑复合管或给水U-PVC管道定额。14 .(1)刚性防水套管：I型防水套管，11型防水套管，In型防水套管I型防水套管适用于铸铁管和非金属管；口型防水套管适用于钢管；m型防水套管适用于钢管预埋，将翼环直接含在钢管上。(2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。15 .一般水表管径比管道管径小一号。16 .给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。17 .规定：洗脸盆（洗菜盆
4、）上边缘距地800mm.水嘴距脸盆上边缘200mm.拖布池水嘴距拖布池上边缘300mm座便给水距地250mm脸盆给水距地450mm18 .立管出地面时必须加阀门和活接头。19消火栓：单栓DN65规范：栓口向外，不应安装在门轴侧双栓DN65或DN50消火栓箱厚度240mm,栓口中心距地单栓+自救卷盘Llm20 .水表的安装：住宅：阀门+水表公共建筑：阀门+水表+阀门室外：阀门+水表+阀门+泄水阀+减震等21 .清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。立管检查口：最底层和最高层必须设置，每隔一至二层设置。干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。22
5、.立管变径必须采用大小头，支管可以采用补心，如接水表变径。23 .排水管道弯头三通的选用：横管与立管应采用90度斜三通或四通横管与横管应采用45度三通或四通立管与排水干管(如出户管)应用2个45度弯头或半径大于4倍D的90度弯头24 .存水弯：P型蹲便S型脸盆、小便斗第二章基础知识01给水工程(一)室外给水系统的分类1.以地面水为水源的给水系统2 .以地下水为水源的给水系统（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统（三）室内给水系统分类：生活、生产、消防（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备（五）室内给水系统压力组成：H=H1+H
6、2+H3+H4HI=引入管与最不利环路、最不利点的标高差H2二沿程和局部阻力H3=水表阻力H4二出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）（六）室内给水方式1.简单给水方式3 .设置水箱给水方式4 ,设置水泵给水方式4,设置水池、水泵、水箱给水方式5 .分区给水方式6 .气压给水方式7 .变频给水方式（七）室内给水系统管路图式：上分、中分、下分（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）02排水工程（一）污水及分类：生活、生产、雨雪水（二）排水体制：合流、分流（三）排水系统组成：室外、室内03供暖工程（一）供暖系统分类1.按使用热媒不同：热水、蒸汽、热风2
7、 .按循环动力分：机械、自然3 .按供回水方式分：单管、双管4 .按供暖范围分：局部、集中、区域（二）热水供暖系统的基本形式1.上供下回双管2 .下供上回双管3 .垂直单管：顺序式、跨越式、可调节JI项序式、倒流式4 .单一双管系统5 .水平单管系统6 .分区供暖7 .同程、异程（三）供暖系统主要设备1.膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用2 .集气罐3 .伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器04通风与空调（一）空调分类1.按空气处理设备的设置分：集中系统：空调机组直接供给各个房间半集中系统：水冷机组一新风机组/风机盘管全分散系统：水冷机组一风机盘管
8、2 .按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统3 .根据集中式空调处理空气来源分：封闭式、直流式、混合式4根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔（二）主要设备；空调机组、新风机组、风机盘管（三）通风系统：1.送排风系统：人防、地下室、车库（钢板、玻璃钢）2 .防排烟系统（钢板、玻璃钢、结构风道）3 .除尘系统05锅炉分类及型号表示方法（一）分类1 .按用途分：工业、供暖、电站、机车2 按提供载热介质分：蒸汽、热水3 按结构分：火管、水管、水火管混合4 .按燃料分：燃煤、燃油、燃气5 .按燃烧方式分：手烧和机械6 .按
9、整装方式分：快装、组装、散装（二）型号表示方法第三章规范（一）给排水及采暖1.阀门安装前应作强度性试验，从一批中抽10%,若抽取10%合格率为95%或99.9%均为不合格。弓虽度性试验压力=公称压力*1.5;严密性试验压力=公称压力*1.12 .安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。3 .管道上的冲压弯头外径应=弯道外径普通冲压弯头焊接钢管无缝冲压弯头无绛钢管焊接钢管DNlOO公称直径无缝钢管100*4.5外径*壁厚螺旋焊管D109*4.5外径*壁厚4 .地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。.刚性防水套管：一般设计未要求时
10、采用柔性防水套管：设计要求部位；地下水位较高构筑物；水池5 .管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施:(1)加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头6 .支架位置正确，应埋设平整牢固：(1)设备、附件应设吊架、支架、托架(2)末端、弯头、三通(3)按规范间距均分排布(注：喷洒末端应作防晃支架)7 .固定支架与管道接触应牢靠严密。8 .滑动支架、滑拖和滑槽应留有3-5m间隙。9 .无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。10 .固定在建筑构筑物上的管道支吊架不影响结构安全。IL采暖、给水、热水系统立管管卡的设置：(1)楼层高度5m,
11、每层必须装1个(2)楼层高度5m,每层不得少于2个(3)管卡安装高度距地L5-L8m,2个管卡匀称(4)多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。（5）排水铸铁、给水镀锌钢管立管应把支架做成落地卡。12 .有伸缩管道应加套管,采暖、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。13 .给水管道：镀锌钢管DN100螺纹连接,DNlOO法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接14 .螺栓拧紧后，突出螺母长度螺杆直径的1/2,螺纹连接应外露2
12、-3扣。15 .给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件（如活接头）但若有水表、法兰阀门均不需加。16 .冷热水：上热下冷，左热右冷。17 .防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管（包括镀锌钢管）：三级防腐。18 .水箱溢水管和泄水管应设在排水附近但不得与排水管直接连接。19 .立式水泵减震不应采用弹簧减震器。20 .室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。带1个大便器的支管DNlOO,带1个大便槽的支管DN150,接3个以上卫生器具支管DN7521 .室内雨水管：给水铸铁管、给水塑料
13、管、镀锌钢管、黑管（内防腐）22 .立管检查口每隔一层加一个，最底层和最高层带卫生器具必须加。23 .排水立管和主干管（如入户管）应作通球试验，球直径排水管道直径的23oU-PVC排水立管应加伸缩节或三通（带伸缩节）和阻火圈（或防火套管）。伸缩节间距不大于4米。24 .连接2个或2个以上的大便器或3个或3个以上的卫生器具横管应设扫出口。（清通设备）25 .水平管与水平管道，水平管与立管应采用45度三通或45度四通，90度斜三通或90度斜四通。立管与排水管应采用2个45度弯头或曲率半径不小于4倍管径的90度弯头（TY三通）。26 .排水通气管高出屋面30Omm,必须大于积雪厚度（非上人屋面）北京
14、规定为600mmo27 .通向室外排水管穿墙或基础必须下反时，应采用45度弯头或三通,并应在垂直管段设扫出口。28 .室内热水分为：全循环、半循环、不循环。热水管道应尽量利用自然补偿热伸缩（弯头、方形胀力）29 .水管道应进行冲洗，罐体不作水压试验只做灌水试验。热水供回水、集水缸、分水缸、热水箱等均应作保温。敞口水箱应作满水试验，密闭水箱应作水压试验。30 .卫生器具安装应采用预埋螺栓或膨胀螺栓固定。卫生器具应作满水试验和通水试验。给水管道距地高度：洗脸盆45Omm,座便器25Omm,浴盆67Omm,淋浴器115Omm,蹲便器（手动自闭式）60Omm,立式小便器1130mmr挂式小便器1050
15、mm31 .室内采暖钢管：焊接钢管DN32螺纹连接，DN32焊接32 .管道坡度：汽水同向热水管道、蒸汽管道和凝结水管道坡度千分之三，不得小于干分之二。汽水逆向流动，热水管道、蒸汽管道坡度大于等于千分之五。散热器支管坡度等于1%,坡向应利于排水和泄水。33 .平衡阀和调节阀（系统主干管）都具有方向，具有压力区间。34 .方型补偿器应有整根无缝钢管煨制。35 .散热器支管长度L5m时应安装管卡。36 .上供下回系统的热水干管变径应顶平偏心连接，蒸汽干管变径应底平偏心连接。高温水（110-130oC）加法兰或法兰阀门。非高温水吊顶里的管道最好不用活接头，而用法兰阀门或丝扣阀门加一对法兰。38 .散热器带足片，14片以下2个腿，14片以上3个腿。20片以上拉条。39 .过滤器：水泵入口处加，较小。40 .除污器，采暖系统整个楼、换热站、锅炉房回水管家除污器，较大。除污器一般须加旁通管。主要清通、易坏设备均应加旁通附件。（二）通风空调
