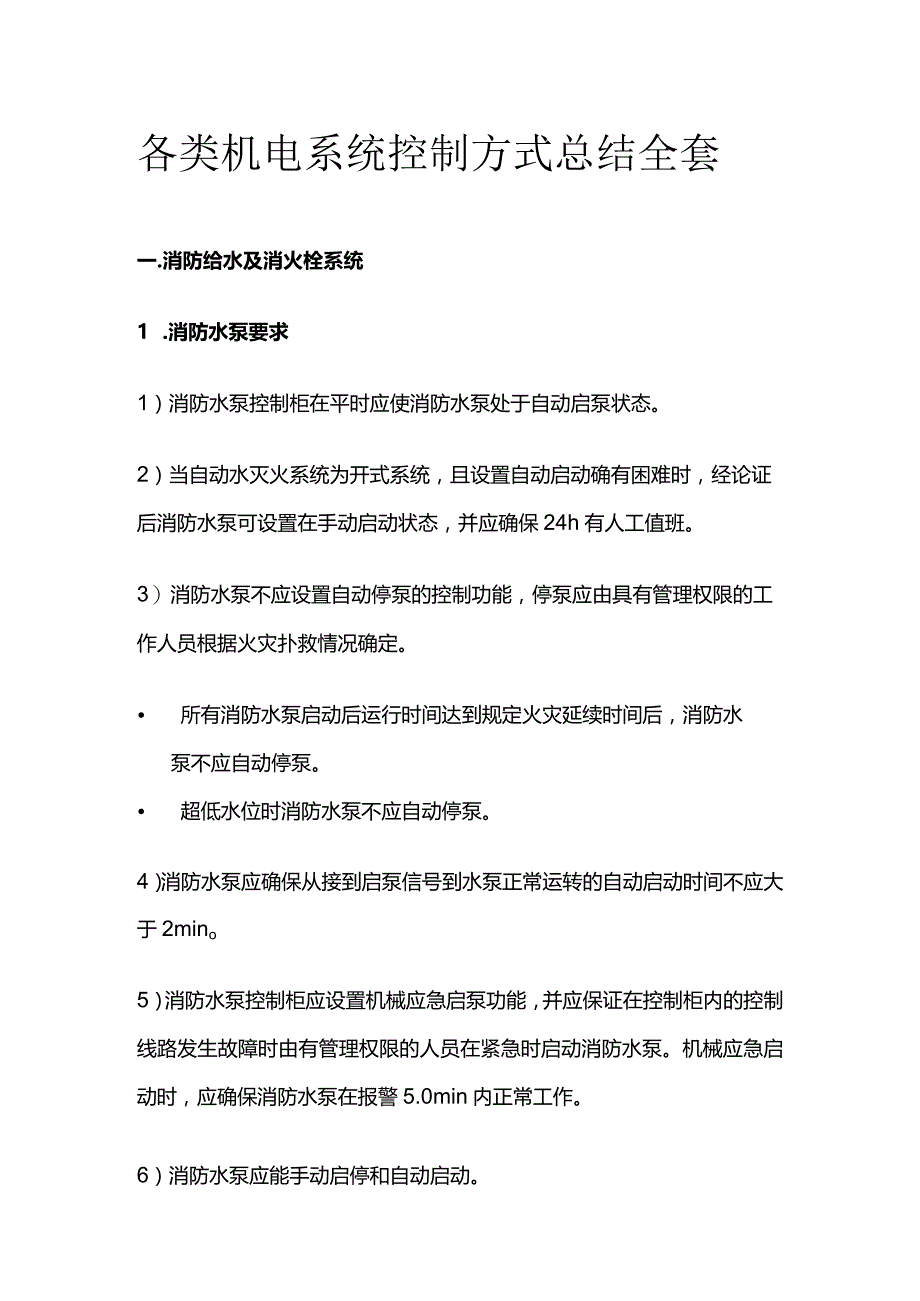

1、各类机电系统控制方式总结全套一.消防给水及消火栓系统1 .消防水泵要求1)消防水泵控制柜在平时应使消防水泵处于自动启泵状态。2)当自动水灭火系统为开式系统,且设置自动启动确有困难时,经论证后消防水泵可设置在手动启动状态,并应确保24h有人工值班。3)消防水泵不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定。 所有消防水泵启动后运行时间达到规定火灾延续时间后,消防水泵不应自动停泵。 超低水位时消防水泵不应自动停泵。4)消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2mino5)消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故

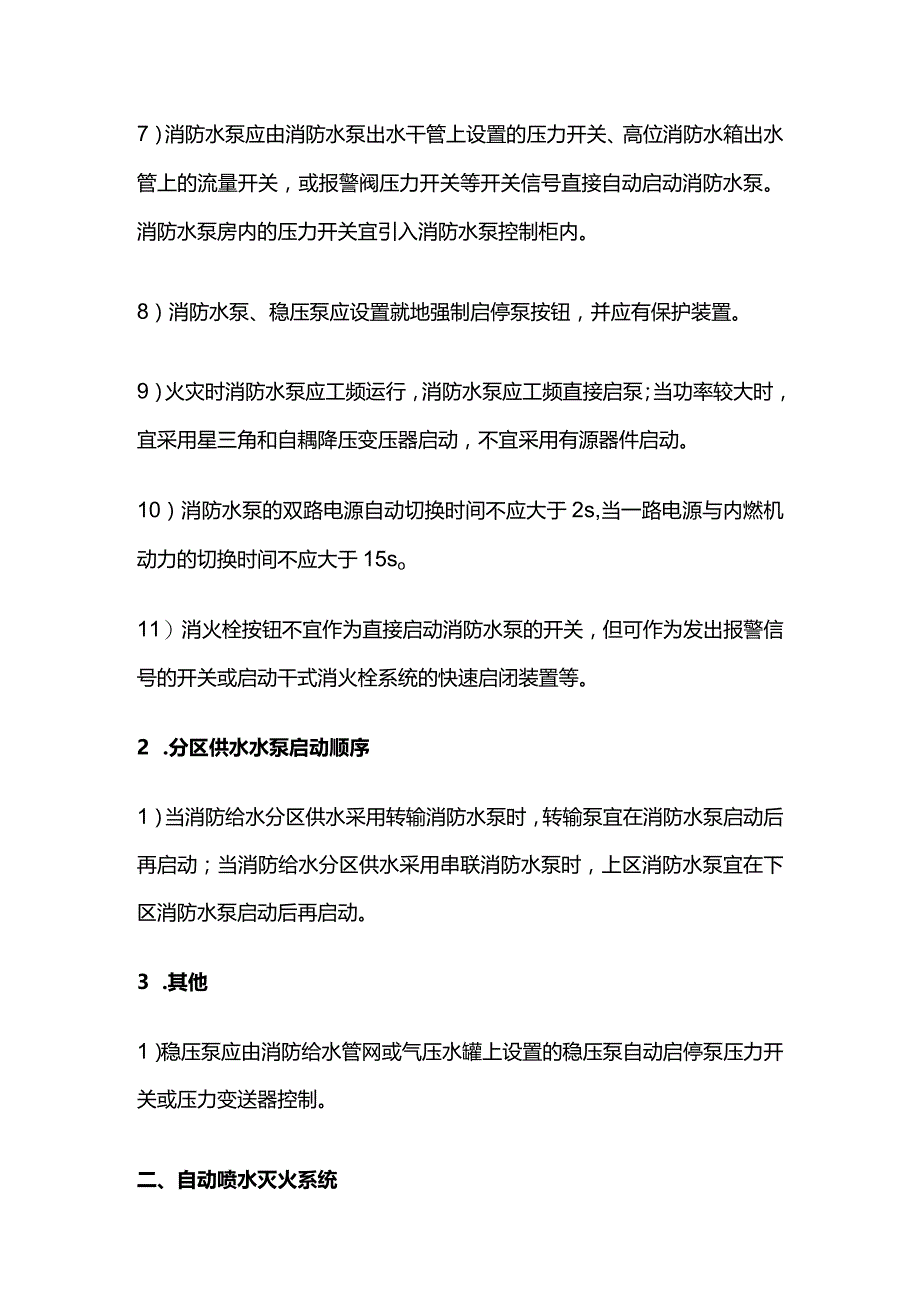

2、障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时,应确保消防水泵在报警5.0min内正常工作。6)消防水泵应能手动启停和自动启动。7)消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关,或报警阀压力开关等开关信号直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。8)消防水泵、稳压泵应设置就地强制启停泵按钮,并应有保护装置。9)火灾时消防水泵应工频运行,消防水泵应工频直接启泵;当功率较大时,宜采用星三角和自耦降压变压器启动,不宜采用有源器件启动。10)消防水泵的双路电源自动切换时间不应大于2s,当一路电源与内燃机动力的切换时间不应大于15so

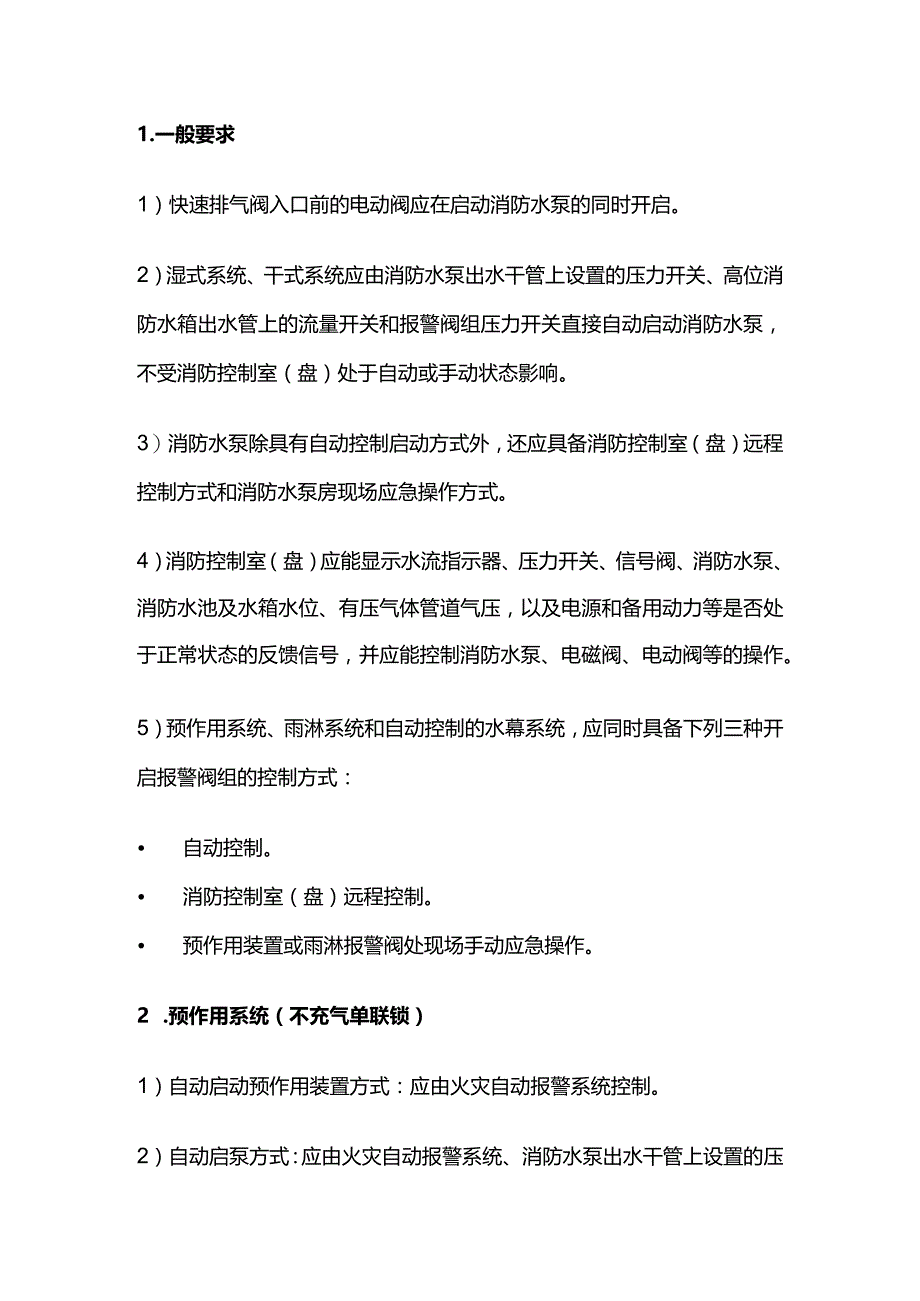

3、11)消火栓按钮不宜作为直接启动消防水泵的开关,但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置等。2 .分区供水水泵启动顺序1)当消防给水分区供水采用转输消防水泵时,转输泵宜在消防水泵启动后再启动;当消防给水分区供水采用串联消防水泵时,上区消防水泵宜在下区消防水泵启动后再启动。3 .其他1)稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。二、自动喷水灭火系统1.一般要求1)快速排气阀入口前的电动阀应在启动消防水泵的同时开启。2)湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防

4、水泵,不受消防控制室(盘)处于自动或手动状态影响。3)消防水泵除具有自动控制启动方式外,还应具备消防控制室(盘)远程控制方式和消防水泵房现场应急操作方式。4)消防控制室(盘)应能显示水流指示器、压力开关、信号阀、消防水泵、消防水池及水箱水位、有压气体管道气压,以及电源和备用动力等是否处于正常状态的反馈信号,并应能控制消防水泵、电磁阀、电动阀等的操作。5)预作用系统、雨淋系统和自动控制的水幕系统,应同时具备下列三种开启报警阀组的控制方式: 自动控制。 消防控制室(盘)远程控制。 预作用装置或雨淋报警阀处现场手动应急操作。2 .预作用系统(不充气单联锁)1)自动启动预作用装置方式:应由火灾自动报警

5、系统控制。2)自动启泵方式:应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱上设置的流量开关和报警阀组压力开关直接自动启动消防水泵。除火灾自动报警系统自动控制启泵方式受消防控制室(盘)处于自动或手动状态影响外,其余控制方式不受影响。3)火灾自动报警系统控制启动预作用装置和自动启动消防泵的原理:不充气单联锁预作用系统,消防联动控制器处于自动状态下,当火灾自动报警系统接收到同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟探测器与一只手动火灾报警按钮报警信号时,作为触发信号,消防联动控制器自动启动预作用装置的电磁阀,从而控制预作用装置的开启;同时自动启动消防泵。该控制方式受

6、消防控制室(盘)处于自动或手动状态影响。4)适用于准工作状态时严禁勿喷或用于替代干式系统的场所。3 .预作用系统(充气双联锁)1)自动启动预作用装置方式:应由火灾自动报警系统和充气管道上设置的压力开关控制。2)自动启泵方式:应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱上设置的流量开关和报警阀组压力开关直接自动启动消防水泵。除火灾自动报警系统自动控制启泵方式受消防控制室(盘)处于自动或手动状态影响外,其余控制方式不受影响。3)火灾自动报警系统控制启动预作用装置和自动启动消防泵的原理:充气双联锁预作用系统,消防联动控制器处于自动状态下,当火灾自动报警系统接收到火灾探测器或手

7、动火灾报警按钮报警信号与充气管道上压力开关报警信号时,作为触发信号,消防联动控制器自动开启预作用装置的电磁阀,从而启动预作用装置;同时自动启动消防泵。该控制方式受消防控制室(盘)处于自动或手动状态影响。4)适用于准工作状态时严禁管道充水的场所。4 .雨淋系统1)雨淋报警阀的自动控制方式可采用电动、液(水)动或气动。当雨淋报警阀采用充液(水)传动管自动控制时,闭式喷头与雨淋报警阀之间的高程差,应根据雨淋报警阀的性能确定。2)应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号,作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。3

8、)消防水泵的自动启动方式应符合下列要求:当采用火灾自动报警系统控制雨淋报警阀时,消防水泵应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动。当采用充液(水)传动管控制雨淋报警阀时,消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接启动。5.自动控制的水幕系统1)当自动控制的水幕系统用于防火卷帘的保护时,应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。2)

9、仅用水幕系统作为防火分隔时,应由该报警区域内两只独立的感温火灾探测器的火灾报警信封乍为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。3)手动控制方式,应将水幕系统相关控制阀组和消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启。三.防排烟系统1.一般规定1)防烟系统、排烟系统的手动控制方式,应能在消防控制室内的消防联动控制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止,防烟、排烟风机的

10、启动、停止按钮应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制防烟、排烟风机的启动、停止。2 .防烟系统1)应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为送风口开启和加压送风机启动的联动触发信号,并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。2)加压送风机的启动方式: 应现场手动启动。 通过火灾自动报警系统自动启动。 消防控制室手动启动。 系统中任一常闭加压送风口开启时,加压风机应能自动启动。3 )当防火分区内火灾确认后,应能在15s内联动开启常闭加压送

11、风口和加压送风机。并应符合下列规定:应开启该防火分区楼梯间的全部加压送风机。应开启该防火分区内着火层及其相邻上下层前室及合用前室的常闭送风口,同时开启加压送风机。4)机械加压送风系统宜设有测压装置及风压调节措施。3.排烟系统1)应由同一防烟分区内的两只独立的火灾探测器的报警信号,作为排烟口、排烟窗或排烟阀开启的联动触发信号,并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启,同时停止该防烟分区的空气调节系统。2)应由排烟口、排烟窗或排烟阀开启的动作信号和该防烟分区内的任一只火灾探测器或手动火灾报警按钮的报警信号(与逻辑),作为排烟风机启动的联动触发信号,并应由消防联动控制器联动控制排烟风

12、机的启动。3)排烟风机、补风机的控制方式应符合下列规定: 现场手动启动。 火灾自动报警系统自动启动。 消防控制室手动启动。 系统中任一排烟阀或排烟口开启时排烟风机、补风机自动启动。 排烟防火阀在280。C时应自行关闭,并应连锁关闭排烟风机和补风机。4)排烟风机入口处的总管上设置的280。C排烟防火阀在关闭后应直接联动控制风机停止,排烟防火阀及风机的动作信号应反馈至消防联动控制器。5)应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号,作为电动挡烟垂壁降落的联动触发信号,并应由消防联动控制器联动控制电动挡烟垂壁的降落。6)机械排烟系统中的常闭排烟阀或排烟口应具有火灾自动

13、报警系统自动开启、消防控制室手动开启和现场手动开启功能,其开启信号应与排烟风机联动。当火灾确认后,火灾自动报警系统应在15s内联动开启相应防烟分区的全部排烟阀、排烟口、排烟风机和补风设施,并应在30s内自动关闭与排烟无关的通风、空调系统。7)当火灾确认后,担负两个及以上防烟分区的排烟系统,应仅打开着火防烟分区的排烟阀或排烟口,其他防烟分区的排烟阀或排烟口应呈关闭状态。8)活动挡烟垂壁应具有火灾自动报警系统自动启动和现场手动启动功能,当火灾确认后,火灾自动报警系统应在15s内联动相应防烟分区的全部活动挡烟垂壁,60s以内挡烟垂壁应开启到位。9)自动排烟窗可采用与火灾自动报警系统联动和温度释放装置联动的控制方式。当采用与火灾自动报警系统自动启动时,自动排烟窗应在60s内或小于烟气充满储烟仓时间内开启完毕。带有温控功能自动排烟窗,其温控释放温度应大于环境温度30。C且小于100oCo
