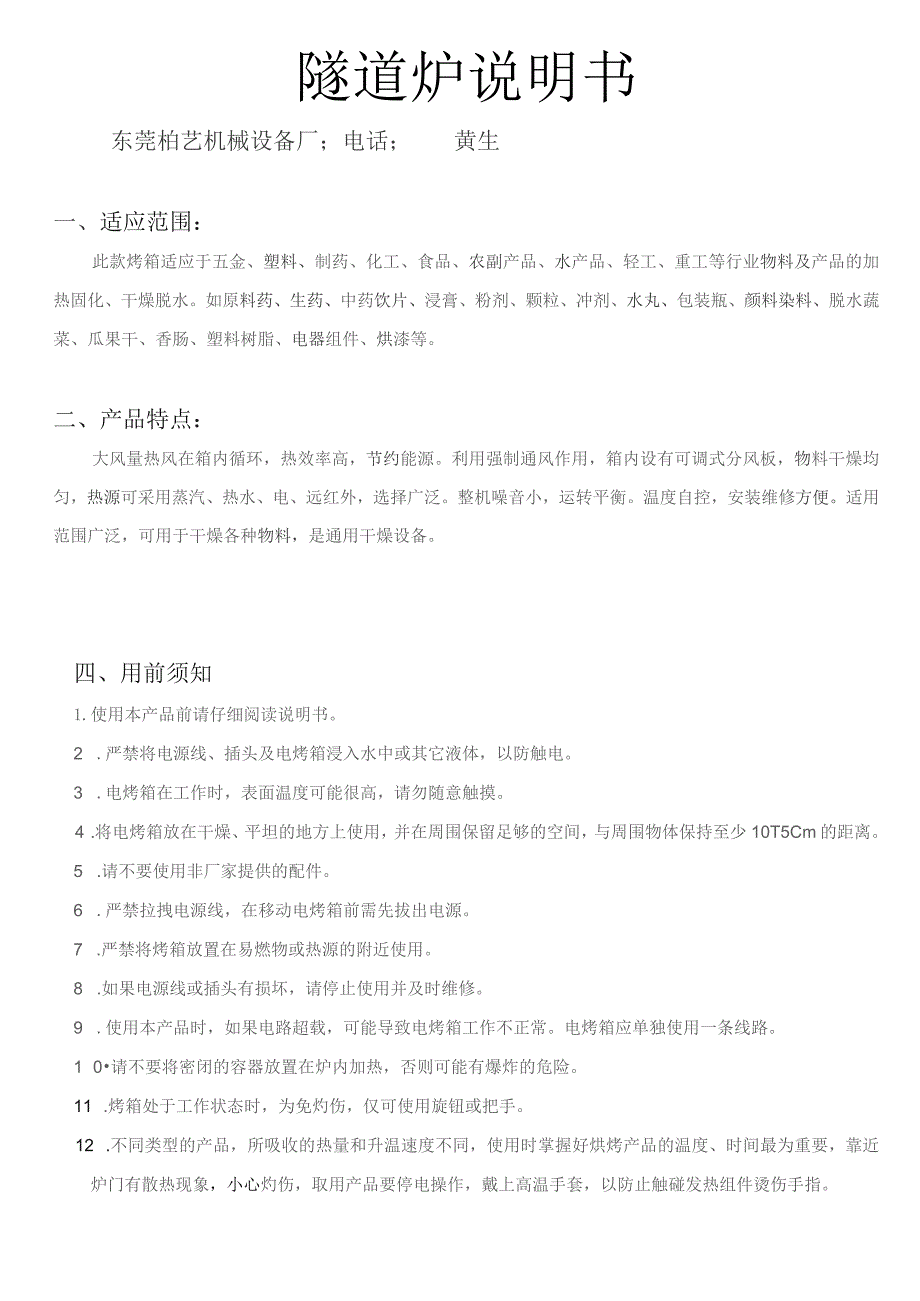

1、隧道炉说明书东莞柏艺机械设备厂；电话；黄生一、适应范围：此款烤箱适应于五金、塑料、制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器组件、烘漆等。二、产品特点：大风量热风在箱内循环，热效率高，节约能源。利用强制通风作用，箱内设有可调式分风板，物料干燥均匀，热源可采用蒸汽、热水、电、远红外，选择广泛。整机噪音小，运转平衡。温度自控，安装维修方便。适用范围广泛，可用于干燥各种物料，是通用干燥设备。四、用前须知1.使用本产品前请仔细阅读说明书。2 .严禁将
2、电源线、插头及电烤箱浸入水中或其它液体，以防触电。3 .电烤箱在工作时，表面温度可能很高，请勿随意触摸。4 .将电烤箱放在干燥、平坦的地方上使用，并在周围保留足够的空间，与周围物体保持至少10T5Cm的距离。5 .请不要使用非厂家提供的配件。6 .严禁拉拽电源线，在移动电烤箱前需先拔出电源。7 .严禁将烤箱放置在易燃物或热源的附近使用。8 .如果电源线或插头有损坏，请停止使用并及时维修。9 .使用本产品时，如果电路超载，可能导致电烤箱工作不正常。电烤箱应单独使用一条线路。1 0请不要将密闭的容器放置在炉内加热，否则可能有爆炸的危险。11 .烤箱处于工作状态时，为免灼伤，仅可使用旋钮或把手。12

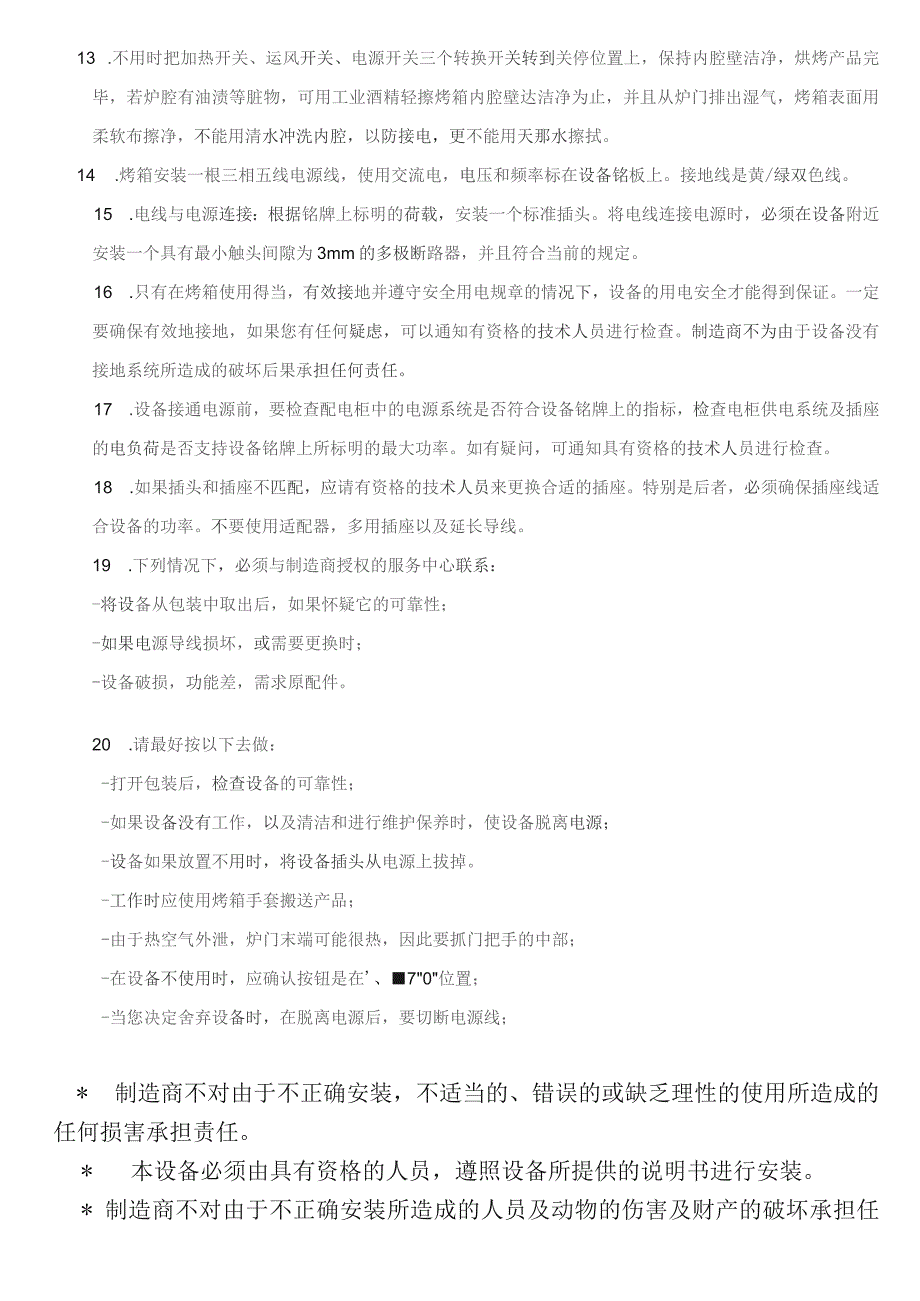

3、 .不同类型的产品，所吸收的热量和升温速度不同，使用时掌握好烘烤产品的温度、时间最为重要，靠近炉门有散热现象，小心灼伤，取用产品要停电操作，戴上高温手套，以防止触碰发热组件烫伤手指。13 .不用时把加热开关、运风开关、电源开关三个转换开关转到关停位置上，保持内腔壁洁净，烘烤产品完毕，若炉腔有油渍等脏物，可用工业酒精轻擦烤箱内腔壁达洁净为止，并且从炉门排出湿气，烤箱表面用柔软布擦净，不能用清水冲洗内腔，以防接电，更不能用天那水擦拭。14 .烤箱安装一根三相五线电源线，使用交流电，电压和频率标在设备铭板上。接地线是黄/绿双色线。15 .电线与电源连接：根据铭牌上标明的荷载，安装一个标准插头。将电线
4、连接电源时，必须在设备附近安装一个具有最小触头间隙为3mm的多极断路器，并且符合当前的规定。16 .只有在烤箱使用得当，有效接地并遵守安全用电规章的情况下，设备的用电安全才能得到保证。一定要确保有效地接地，如果您有任何疑虑，可以通知有资格的技术人员进行检查。制造商不为由于设备没有接地系统所造成的破坏后果承担任何责任。17 .设备接通电源前，要检查配电柜中的电源系统是否符合设备铭牌上的指标，检查电柜供电系统及插座的电负荷是否支持设备铭牌上所标明的最大功率。如有疑问，可通知具有资格的技术人员进行检查。18 .如果插头和插座不匹配，应请有资格的技术人员来更换合适的插座。特别是后者，必须确保插座线适合
5、设备的功率。不要使用适配器，多用插座以及延长导线。19 .下列情况下，必须与制造商授权的服务中心联系：-将设备从包装中取出后，如果怀疑它的可靠性；-如果电源导线损坏，或需要更换时；-设备破损，功能差，需求原配件。20 .请最好按以下去做：-打开包装后，检查设备的可靠性；-如果设备没有工作，以及清洁和进行维护保养时，使设备脱离电源；-设备如果放置不用时，将设备插头从电源上拔掉。-工作时应使用烤箱手套搬送产品；-由于热空气外泄，炉门末端可能很热，因此要抓门把手的中部；-在设备不使用时，应确认按钮是在、70位置；-当您决定舍弃设备时，在脱离电源后，要切断电源线；* 制造商不对由于不正确安装，不适当的

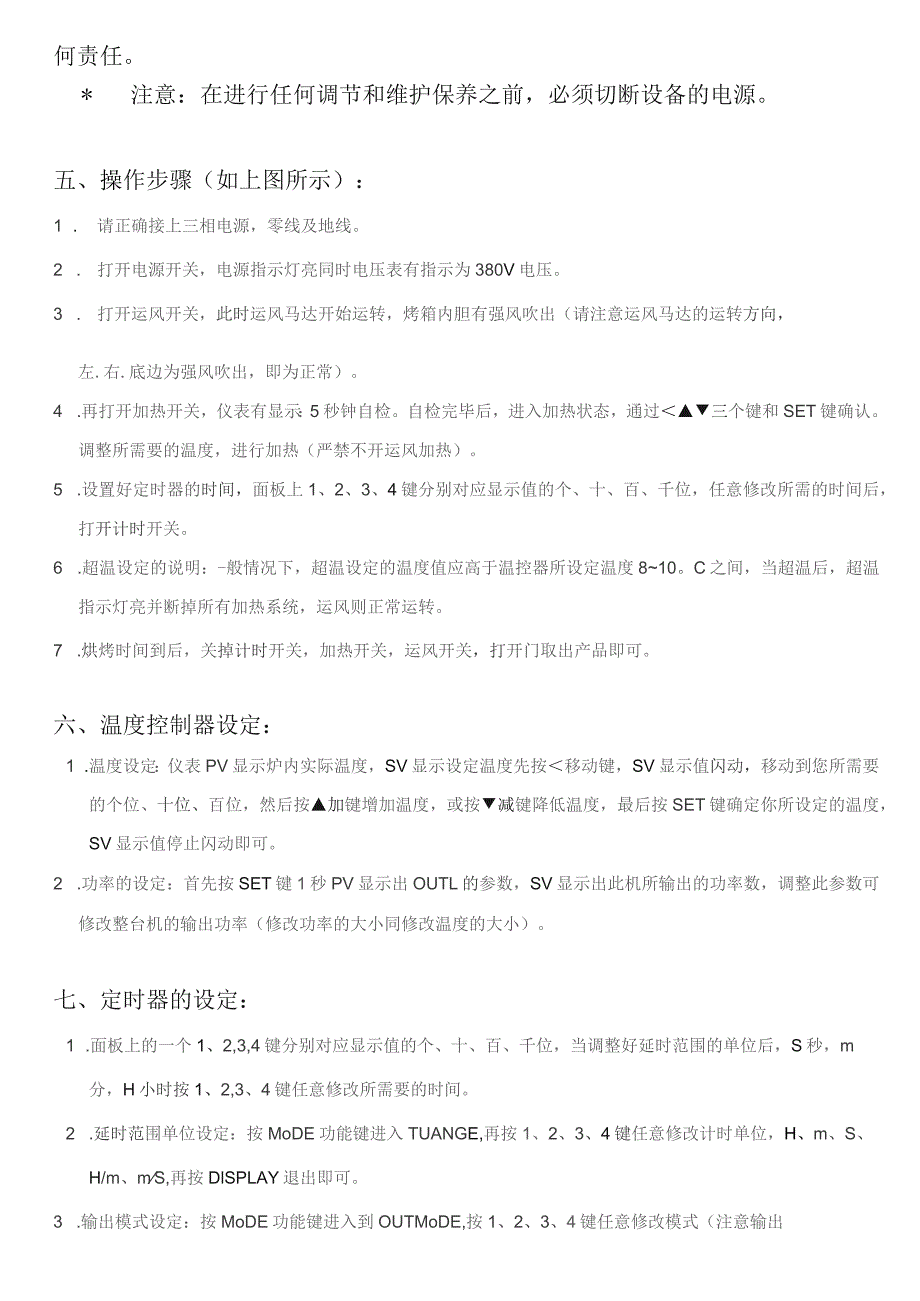

6、、错误的或缺乏理性的使用所造成的任何损害承担责任。* 本设备必须由具有资格的人员，遵照设备所提供的说明书进行安装。* 制造商不对由于不正确安装所造成的人员及动物的伤害及财产的破坏承担任何责任。* 注意：在进行任何调节和维护保养之前，必须切断设备的电源。五、操作步骤（如上图所示）：1 .请正确接上三相电源，零线及地线。2 .打开电源开关，电源指示灯亮同时电压表有指示为380V电压。3 .打开运风开关，此时运风马达开始运转，烤箱内胆有强风吹出（请注意运风马达的运转方向，左.右.底边为强风吹出，即为正常）。4 .再打开加热开关，仪表有显示：5秒钟自检。自检完毕后，进入加热状态，通过三个键和SET键确
7、认。调整所需要的温度，进行加热（严禁不开运风加热）。5 .设置好定时器的时间，面板上1、2、3、4键分别对应显示值的个、十、百、千位，任意修改所需的时间后，打开计时开关。6 .超温设定的说明：-般情况下，超温设定的温度值应高于温控器所设定温度810。C之间，当超温后，超温指示灯亮并断掉所有加热系统，运风则正常运转。7 .烘烤时间到后，关掉计时开关，加热开关，运风开关，打开门取出产品即可。六、温度控制器设定：1 .温度设定：仪表PV显示炉内实际温度，SV显示设定温度先按移动键，SV显示值闪动，移动到您所需要的个位、十位、百位，然后按加键增加温度，或按减键降低温度，最后按SET键确定你所设定的温度
8、，SV显示值停止闪动即可。2 .功率的设定：首先按SET键1秒PV显示出OUTL的参数，SV显示出此机所输出的功率数，调整此参数可修改整台机的输出功率（修改功率的大小同修改温度的大小）。七、定时器的设定：1 .面板上的一个1、2,3,4键分别对应显示值的个、十、百、千位，当调整好延时范围的单位后，S秒，m分，H小时按1、2,3、4键任意修改所需要的时间。2 .延时范围单位设定：按MoDE功能键进入TUANGE,再按1、2、3、4键任意修改计时单位，H、m、S、H/m、mS,再按DlSPLAY退出即可。3 .输出模式设定：按MoDE功能键进入到OUTMoDE,按1、2、3、4键任意修改模式（注意
9、输出模式一定为A-2),否则不计时。修改完成后请按DlSPLAY退出即可。八、异常现象排除：1.打开电源开关操作面板无显示(1)请检查三相电源及零线是否脱落。(2)内部开关是否跳开。(3)保险管是否熔断，请更换新的保险管。4 4)R、S,T相序是否一致，是否缺相，请调换三相电源。2 .不加热/加热慢：(I)请检查输出功率是否设为零或设为较低。(2)请检查三相电源及零线。(3)是否打开运风开关，风机方向是否正确。3 .不计时请检查定时器输出参数OUTMODE是否是A-2,否则不计时。4 .不运风：请检查三相电源，运风接触器是否吸合，热继电器是否跳脱。九、保养方法日保养1 .打扫表面及内腔灰尘，保
10、持机体干净、卫生。2 .检查升温速度是否正常，与以往相比如有异常，通知维修工检修。3 .检查电机运转是否正常，有无异常声音，如有马上关闭机器，通知维修检修。月保养1 .检查通风口是否堵塞。2 .维修工检查电流是否正常。3 .检查温控器是否准确。如不准确，请调整温控器的解态补偿或传感器修正值。4 .检查发热管有无损坏，线路是否老化。5 .检查电机运转是否正常，调速是否准确。6 .传动链条加油，链轮加油。半年保养1检查开关及线路是否正常，有无老化。2电机变速箱加油。3传动轴、链轮有无松动，两链轮是否垂直。注意事项：1 .温控仪表上A/M键所对应的指示灯MAN严禁按亮，是自动切换到手动的按键，MAN指示灯按亮后温度将直线上升，不受所设定的温度限制。2 .此烤箱属常温烤箱:严禁烘烤,易燃易爆物品3 .此烤箱安全正确接地线.4 .发现烤箱内无风吹出,应改变电源相序5 .如需计时烘烤时间，首先应调整好所需烘烤时间，再打开计时开关，不应打开计时开关后再作时间调整，这样会导致计时错误。拿出产品时避免高温！6 .严禁任意修改温控器和定时器的内部参数，温控器的输出OUTL参数不能为0,定时器输出OUTL模式是A-2,严禁改动。非专业人员切勿操作和维修此机器!！柏艺机械设备；黄生
