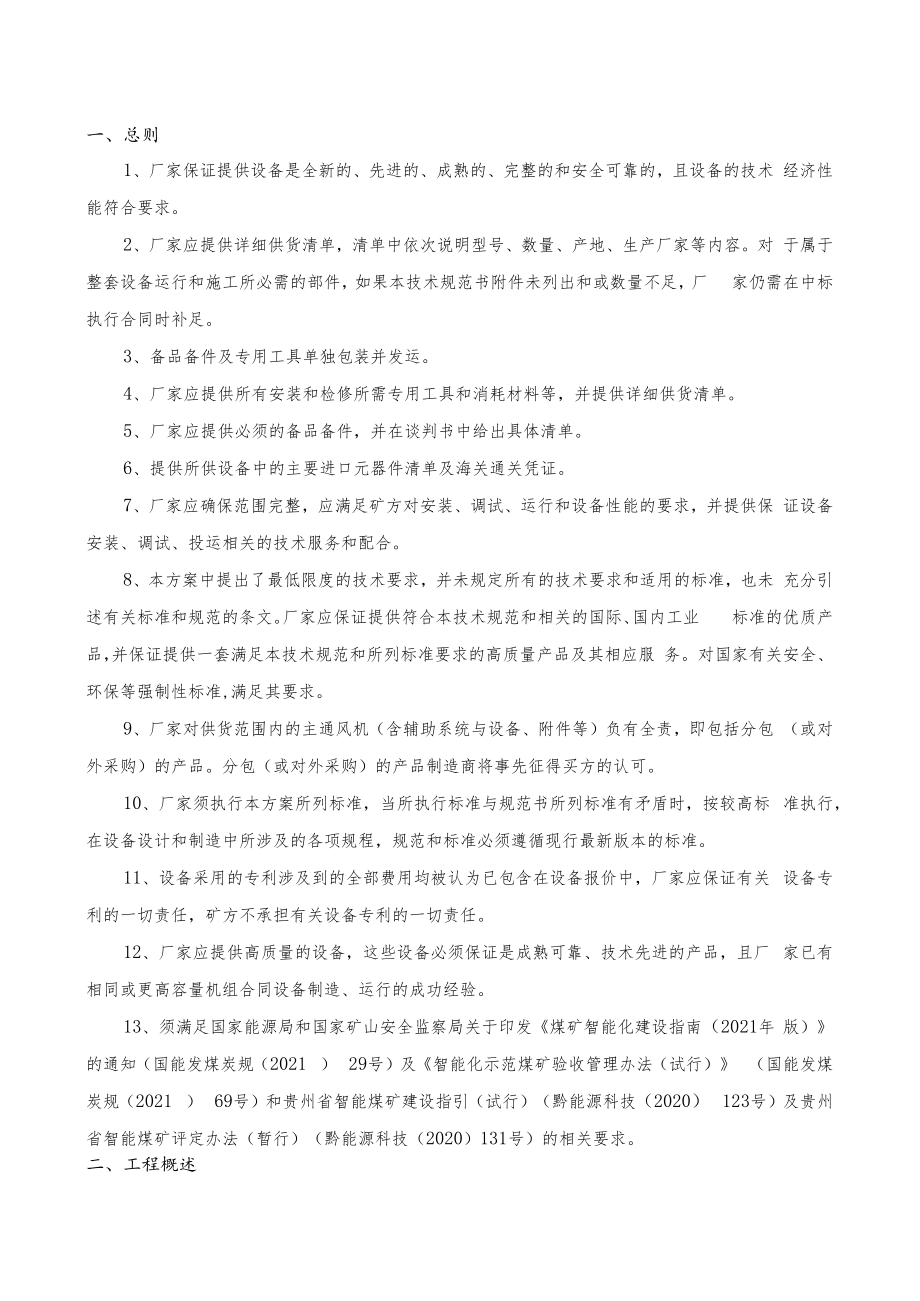

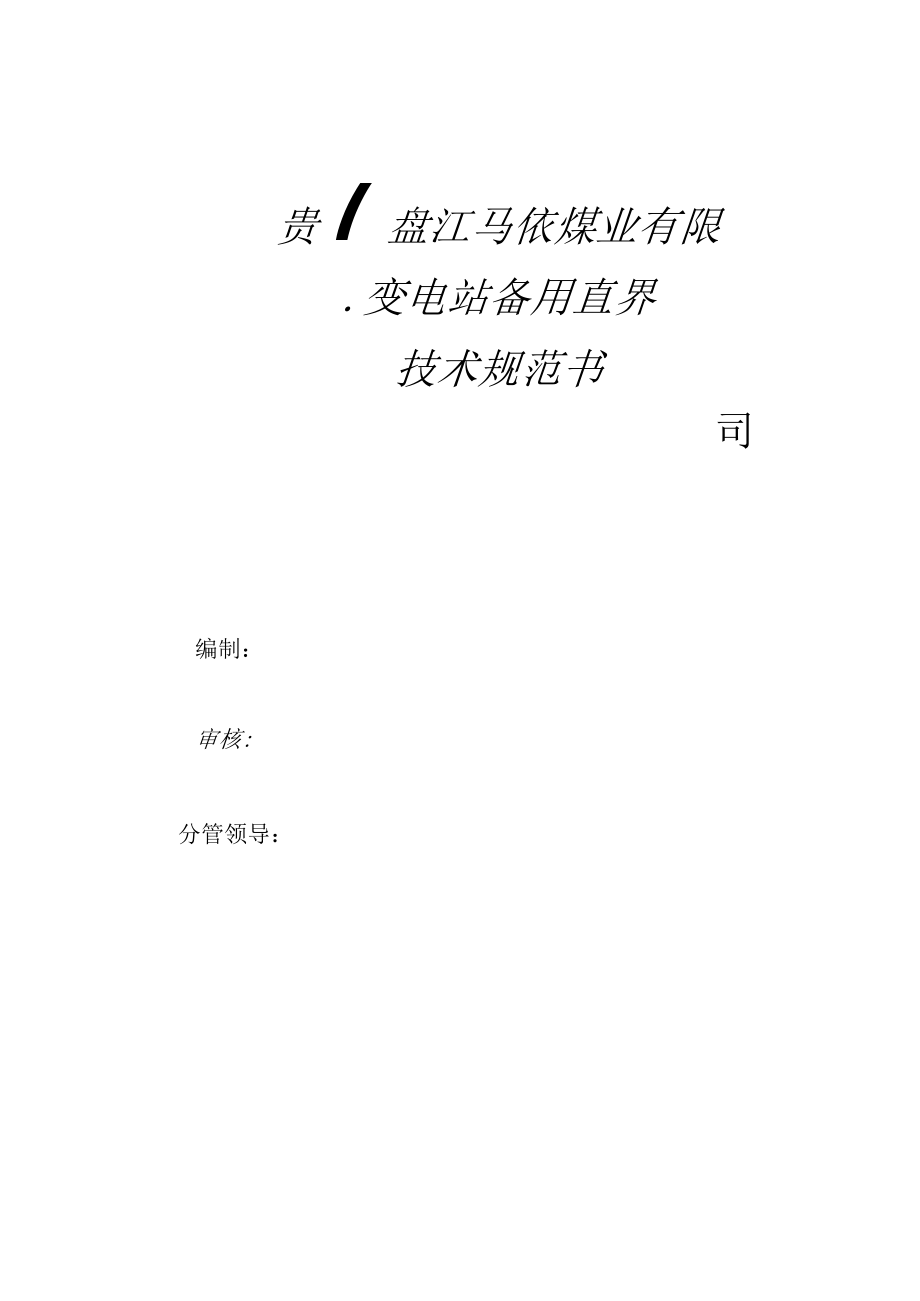

1、贵7盘江马依煤业有限.变电站备用直界技术规范书司编制：审核:分管领导：2022年08月一、总则1、厂家保证提供设备是全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术 经济性能符合要求。2、厂家应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对 于属于整套设备运行和施工所必需的部件，如果本技术规范书附件未列出和或数量不足，厂 家仍需在中标执行合同时补足。3、备品备件及专用工具单独包装并发运。4、厂家应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。5、厂家应提供必须的备品备件，并在谈判书中给出具体清单。6、提供所供设备中的主要进口元器件清单及海关通关凭
2、证。7、厂家应确保范围完整，应满足矿方对安装、调试、运行和设备性能的要求，并提供保 证设备安装、调试、投运相关的技术服务和配合。8、本方案中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，也未 充分引述有关标准和规范的条文。厂家应保证提供符合本技术规范和相关的国际、国内工业 标准的优质产品，并保证提供一套满足本技术规范和所列标准要求的高质量产品及其相应服 务。对国家有关安全、环保等强制性标准,满足其要求。9、厂家对供货范围内的主通风机（含辅助系统与设备、附件等）负有全责，即包括分包 （或对外采购）的产品。分包（或对外采购）的产品制造商将事先征得买方的认可。10、厂家须执行本方案所
3、列标准，当所执行标准与规范书所列标准有矛盾时，按较高标 准执行，在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。11、设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，厂家应保证有关 设备专利的一切责任，矿方不承担有关设备专利的一切责任。12、厂家应提供高质量的设备，这些设备必须保证是成熟可靠、技术先进的产品，且厂 家已有相同或更高容量机组合同设备制造、运行的成功经验。13、须满足国家能源局和国家矿山安全监察局关于印发煤矿智能化建设指南（2021年 版）的通知（国能发煤炭规（2021 ） 29号）及智能化示范煤矿验收管理办法（试行） （国能发煤炭规（2021
4、） 69号）和贵州省智能煤矿建设指引（试行）（黔能源科技（2020） 123号）及贵州省智能煤矿评定办法（暂行）（黔能源科技（2020）131号）的相关要求。二、工程概述1、本技术要求适用于贵州马依煤业IlOkV变电站直流电源的订货。2、使用条件2.1 环境温度：-30+45。2.2相对湿度：月平均70%,日平均最大相对湿度70%。2. 3安装地点：户内。2. 4海拔高度：2000米。2. 5耐受地震能力：7度。2.6电气系统频率：AC50IllZo2. 7污秽等级：不小于HI级。三、供货范围序 号技术参数、规格单 位数 量备注一直流电源1HB-GZDW-220/40-100(Li)面22磷酸
5、铁锂电池组HB-LiFeP04-220V200Ah套13电池屏面1上述配置清单仅作为参考，供货方不得低于上述配置清单，并满足技术规范书要求。四、配置清单如下:编号名称规格型式参数单位数量1直流充电柜1. 1交流进线开关NDB1-633P C63A个21.2ATS双电源切换装置YES1-1OOGA 100A4P台11.3防雷模块等级C级LX-C40KA4P AC380V个11.4交直流测控模块（具有61850通信，具有交窜直）HPSM02IC台11.5高频开关电源模块H220R20F2台51.6数字直流电压表（0.5级）HTL195U-3K1300V块21.7数字电流表（0.5级）HTL195I
6、-3K1200A块21.8分流器FL-13 75MV/200A个21.9总馈线隔离开关YGL-250 2003P个11. 10放电开关NDB2Z-63 C32/2P个11.11蓄电池隔离开关YGL-250 200A/3P个11. 12电池熔芯（含底座）RT36-2(NT2) 200A (CR)个21.13电池熔断器辅助报警 （含底座）RX 1000A个21.14熔断器手柄RT36-00个11.15信号灯AD16-22DSDC380V个51. 16柜体2260*800*600 (RAL7035)面21.17端子排线材及相关附件/套12直流馈线柜以下为每套直流馈线柜配 置12. 1直流馈线开关ND
7、B2Z-63 C16A/2P个482.2直流馈线开关NDB2Z-63 C32A/2P个242.3直流馈线开关（塑壳）NDM2Z-125/2200 80A个22.4漏电流传感器HTLlOET15D5个742.5绝缘监察装置HTLOiix + Htloiecx个32.6信号灯AD16-22DSDC380V个742.7柜体2260*800*600 (RAL7035) (GY09)面11.17端子排线材及相关附件/套13蓄电池柜以下为每套蓄电池柜配置套13. 1磷酸铁锂电池组HB-Li FeP0r220V200Ah套1 （电池 寿命不 小于10 年）上述配置清单仅作为参考，供货方不得低于上述配置清单，
8、并满足技术规范书要求。五、技术标准设备制造，应遵循国家现行有关标准及IEC标准:GB 3929-1983标准电池GB/T 8897.1-2008原电池第1部分:总则GB/T36276-2018电力储能用锂离子电池GB/T8897.2-2013原电池第2部分:外形尺寸和技术要求GB/T4208外壳防护等级（IP代码）GB/T7251 （所有部分）低压成套开关设备和控制设备GB/T7261继电保护和安全自动装置基本试验方法GB/T 17478低压直流电源设备的性能特性GB/T 17626 （所有部分）电磁兼容试验和测量技术GB/T 19826电力工程直流电源设备通用技术条件及安全要求GB 5005
9、4低压配电设计规范GB 50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50260电力设施抗震设计规范DL/T 459电力用直流电源设备T/CEC449-2021电力用磷酸铁锂电池直流电源技术规定DL/T 781电力用高频开关整流模块DL/T 856电力用直流电源监控装置DL/T 857发电厂、变电所蓄电池用整流逆变设备技术条件DL/T 1074电力用直流和交流一体化不间断电源设备DL/T 1392直流电源系统绝缘监测装置技术条件DL/T 5044电力工程直流电源系统设计技术规程DL/T 5136火力发电厂、变电站二次接线设计技术规程DL/T 5137电测量及电能计量装置设计
10、技术规程YD/T 731通信用高频开关整流器Q/GDW 13001高海拔外绝缘配置技术规范QB/T 2502-2000锂离子蓄电池总规范六、技术要求1、直流电源概述直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统，用于为控制负荷 和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。2、直流电源基本技术要求a）交流输入额定电压：三相380V （三相四线制）；b）交流电源频率：50Hz；c）输出标称电压：220VDC （22OV直流电源系统）；d）稳流精度：1%;e）稳压精度土0.5%;f）纹波系数：0. 5%；g）效率：290%；h）噪声：V60dB （距离装置
11、Im处）；2.1直流电源系统应配备：监控单元、220V高频开关电源模块、雷击浪涌吸收器、仪表、 电压电流采集装置、绝缘监测装置；2. 2直流电源系统接线：TN-S；2. 3具备防雷保护功能并带有遥信报警信号；2.4 应满足在运行中两段母线切换时不中断供电的要求。切换过程中允许两组蓄电池短 时并联运行；2.5 两段母线采用隔离开关联络，每组蓄电池及充电装置应分别接入不同母线段。充电 装置由交流电源切换装置切换后供电；2.6 6直流电源系统应选用优质高分断直流断路器，上下级断路器应满足选择性配合要求, 如不能满足上下级保护配合要求时，应选用带短路短延时保护特性的直流断路器，各断路器 应配备跳闸报警
12、及辅助信号触点并上传至监控单元。有信号灯指示其通断状态，一个站的直 流断路器宜选用同一制造厂的系列产品；直流回路隔离电器应装有辅助触点，蓄电池组总出 口熔断器应装有报警触点，信号应可靠上传至调控部门。直流电源系统重要故障信号及直流 母线遥测电压应硬接点输出至监控系统；2.7 直流高频模块应加装独立进线断路器；2.8 直流主母线及接头，应能满足相关规范要求的通流能力，母线应有阻燃绝缘套管；2.9 设备应满足GB/T 17626关于电磁兼容、抗干扰的要求具体项目为静电放电抗扰 度试验、电快速瞬变脉冲群抗扰度试验、浪涌（冲击）抗扰度试验、振荡波抗扰度试验等;2. 10直流屏上应装设绝缘监测装置；2.
13、11直流分电柜的直流馈出开关，应接于直流母线汇流排上，具体路数由专用部分明确, 每路馈出端子正负之间应加不少于1只隔离端子；2. 12汇流排和主电路导线的相序和颜色应符合相关标准；2.13柜内元件的布置应便于安装和维护；2. 14采用交直流双电源供电的设备，应具备防止交流窜入直流回路的措施。3、高频开关电源模块2.1 主要技术参数要求如下：a）交流输入额定电压：三相380V；b）交流输入额定频率：50Hz；c）直流标称输出电压：220V；d）额定输出电流：20A；e）功率因数：20.90；f）稳流精度：1%;g）稳压精度：0. 5%；h）纹波系数：0. 5%；i）效率：290%；j）软启动时间
14、：3s8s;k）高频模块并联工作时输出电流不均衡度：W5%（额定负载电流的50%100%范围内）。2.2 应具有监控功能，且不依赖监控单元独立工作，应具备人机对话功能。应支持与监 控单元通信，接收并执行监控装置的指令；3. 3应具有短路保护功能，短路排除后自动恢复输出；3.4应具有以下保护、报警功能：过温保护、过电压保护、过电流保护、欠电压报警、 过电压报警交流欠电压报警、交流过电压报警、缺相报警、通信异常报警等；3. 5整流模块支持带电热插拔；3. 6冷却方式为自冷或智能风冷；3.7每套充电装置采用两路输入交流电源输入，两路输入交流电源应具有备用电源自动 投切装置。对于站用低压母线单母分段接线的，应取自两个不同段的站用电源母线；3.8高频开关电源模块应满足N+1配置，并联运行方式，模块总数不宜小于3只。4、磷酸铁锂电池4.1单体电池主要技术参数如下：a）电芯种类 磷酸铁锂离子电池b）单体标称电压3. 2Vc）内阻（单体/模块）单体GmQd）单体电压偏差（mV） 30e）单体容量偏差
