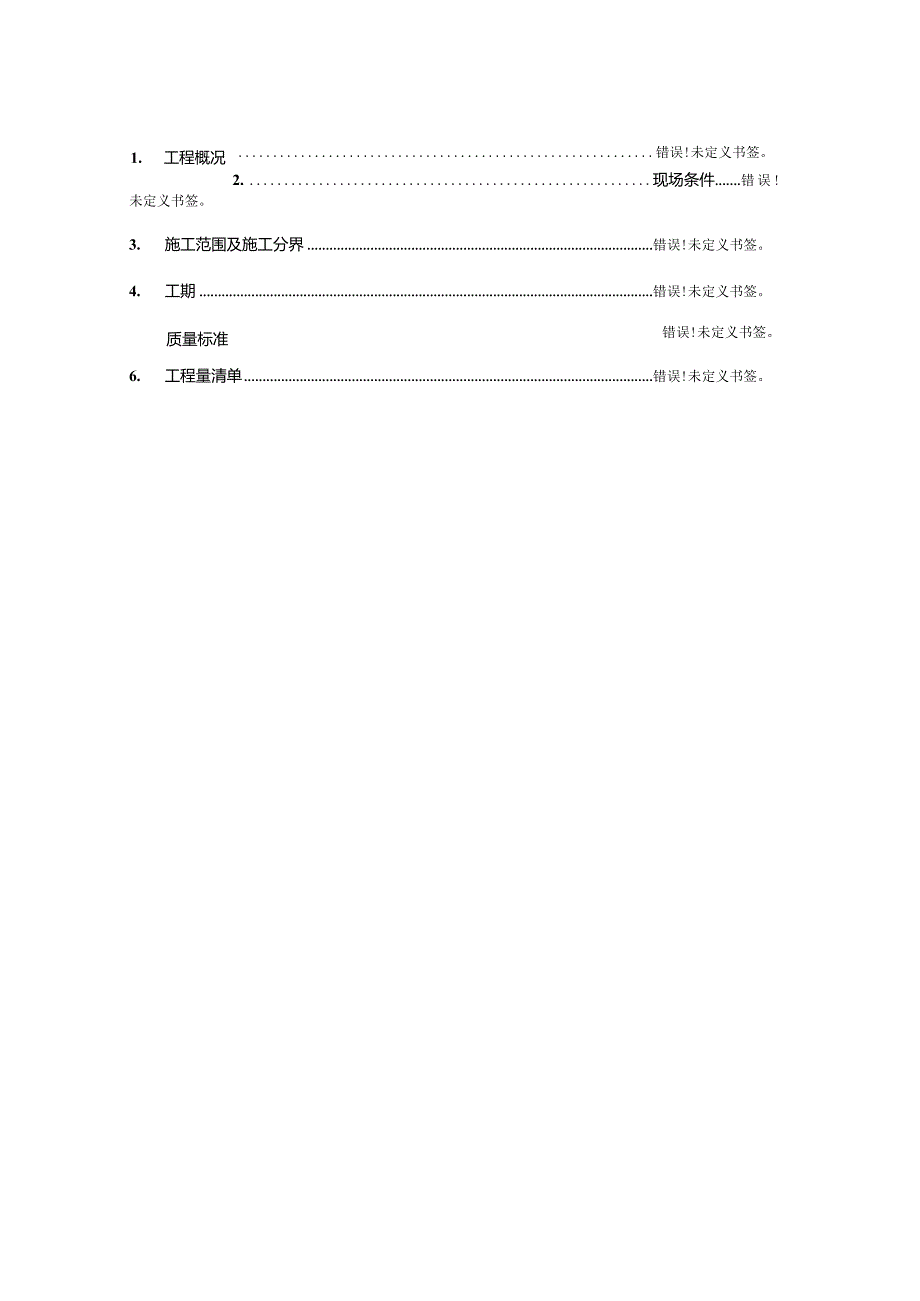

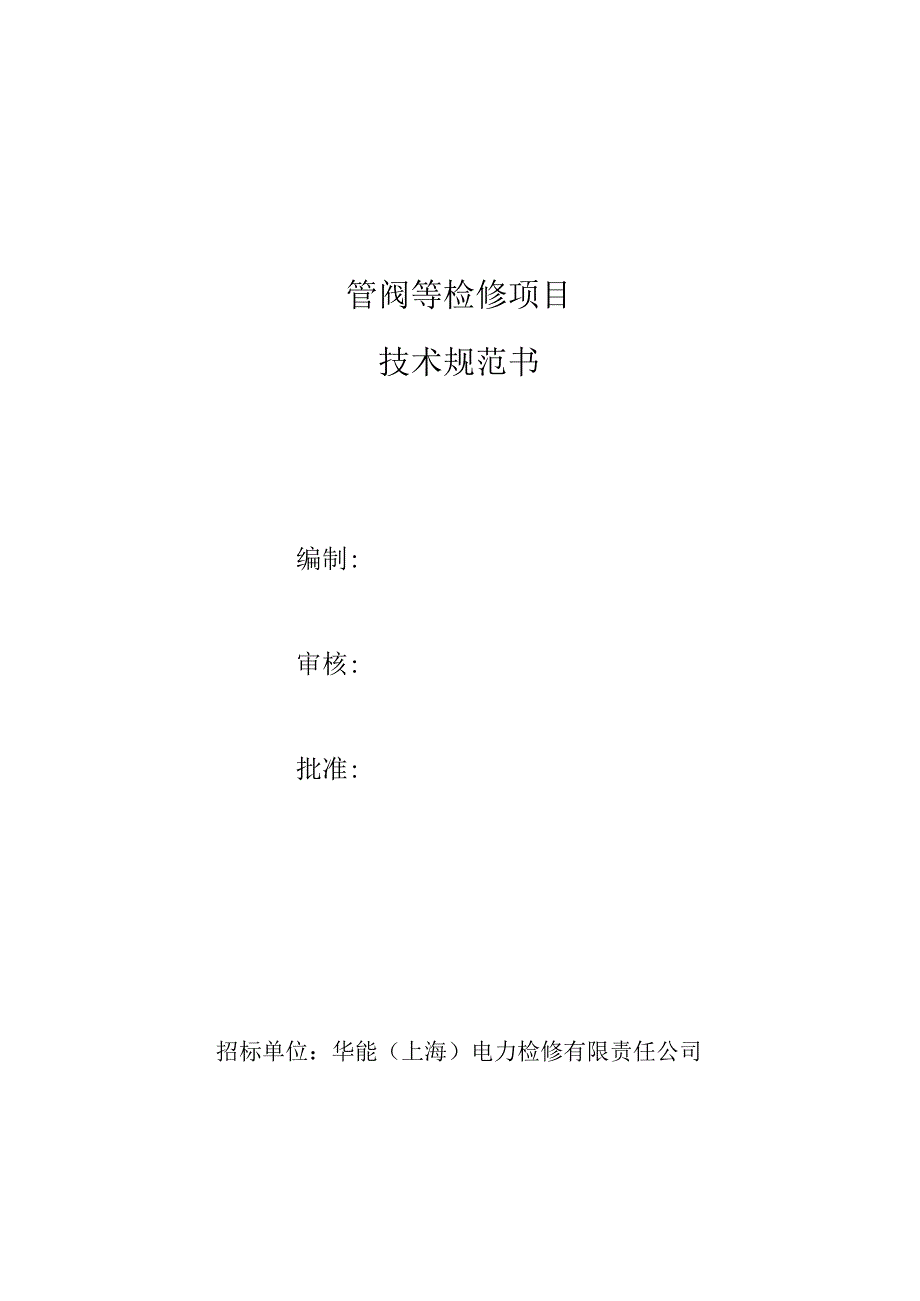

1、管阀等检修项目技术规范书编制:审核:批准:招标单位：华能（上海）电力检修有限责任公司2023年09月1.工程概况错误!未定义书签。2. 现场条件错误!未定义书签。3. 施工范围及施工分界错误!未定义书签。4. 工期错误!未定义书签。质量标准错误!未定义书签。6.工程量清单错误!未定义书签。7.其他相关技术要求错误!未定义书签。1 .工程概况1.1. 工程名称：申能崇明燃机电厂2号机组C级检修管阀项目1.2. 工程地点：申能崇明燃机电厂2号机组炉侧区域1.3. 工程规模：机组C级检修，本标段为管阀项目检修2 .现场条件2. 1.投标方的生产、生活场所招标方尽量为投标方在办公及生产场所提供方便，生
2、活场所及食宿由投标方自行解决。2.2. 施工用地：2号机组炉侧区域2.3.施工水源、电源：2.3.1.施工电源：由业主提供，可就近引接，按规定使用2.3.2.施工水源：由业主提供，可就近引接，按规定使用2. 4.施工通讯：由投标人自理。3.施工范围及施工分界招标方对施工范围及施工分界有最终解释权及决定权3. 1.施工范围：申能崇明燃机电厂2号机组管阀等检修及文明生产工作3. 2.施工分界：3.1.1. 该项目内检修工作所需脚手拆除与恢复、光谱分析确定材质、探伤等金属监督工作由招标方负责；保温拆除、恢复由电厂负责；项目所涉及的起重及电焊配合工作、修复性金加工、厂内运输由投标方负责。3. 2.2.
3、凡属投标方承包的检修项目，所需其他专业进行的配合工作，根据项目确认归属。3. 2.3,投标方项目检修过程中遇到的土建工作（小型）由投标方自行解决，但必须事先征得招标方对口专业负责人同意，否则造成的一切后果投标方自负。3. 2.4.检修现场所需临时照明及工作电源接线由投标方自行解决。3. 2.5.投标方需配合完成招标方自行或委托第三方进行各项技术监督所需的各项配合工作。3. 2.6.投标方负责检修后设备的单体、整套启动及试运期间的配合，以及所有设备积存缺陷、机组启动阶段产生的缺陷、并网后168期间的缺陷（含本次检修中未检修设备的缺陷）处理；各项试验及技术监督项目的配合工作。3. 2.7.投标方检
4、修工作中应防止非检修设备和附件及厂房、地面等破坏、污损，采取必要的保护措施,保护所需的设施，围栏、地面防护设施、木板等由招标方提供。3. 2.8.项目内牵涉到不同专业之间的配合工作，由双方协调解决，投标方不得有异议或藉此要求额外费用。3. 2.9.投标方负责提供人工、检修常用工器具；量具及电动工器具由招标方负责。检修过程中需用的消耗性材料由投标方负责，或由招标方负责购买、提供，投标方签字领用，费用从项目工程款中扣除。1.2. 10.检修过程中招标方有权根据现场检修情况临时增减项目，并依据相关合同条款进行费用结算。1.3. 11.如果投标方承包检修项目涉及到的设备界面划分不明确的，由招标方另行界
5、定。1.4. 12.所有列出项目的内容包括外部清理，外观（包括设备固定螺栓、设备连接法兰螺栓及支架紧固情况）检查、补漆（不影响整体美观时）、设备标识的完整、清晰。3 .2.13.所有工作描述具有全面检查、解体检查等内容的项目，都包括清理、调整、装复及缺陷处理等要求。4 .工期计划检修日期：2023年09月25日至2023年10月22日，具体时间以甲方通知为准。5 .质标准5.1. 工程执行的标准、规范、规程不限于此。5.2.所列标准若有新的标准则执行新标准，替代原有标准及其它相关标准。5. 3.除所列国家及电力工业部颁发的规范、规程以外，检查验收仍需遵照如下图纸、文件：经会审签证的施工图纸和设
6、计文件；批准签证的设计变更;设备制造厂家提供的图纸和技术文件；(1)电力建设施工及验收技术规范(锅炉机组篇)DL5190-2-2012(2)电力建设施工及验收技术规范(管道篇)DL5190-5-2012(3)电力建设施工及验收技术规范(火力发电厂焊接篇)DL51908-2012(4)发电设备检修质量管理(5)电业安全工作规程(6)电力工业技术管理法规(7)火力发电厂焊接技术规程DL/T869-2012(8)电力建设施工质量验收及评价规程第2部分：锅炉机组DL/T5210.2-20121.4. 招标方发电设备检修工艺卡5 .5.业主方检修文件包6 .工程清单序号检修项目与工作内容备注1余热锅炉本
7、体、燃机排气系统1.5炉管道支吊架、疏水管道等恒力吊架(失效)配合调整4余热锅炉汽水、疏水系统4.1高压过热器、再热器减温水系统滤网清理、喷头清理4.2阀门解体检修、校验：(具体详见检修前下发的阀门清单)5安全阀校验5.1安全阀拆装，外送解体检查，安全阀集水盘排水管检查疏通，清单详见附表3“安全阀外送清单”5.2安全阀螺栓更换解体阀门清单1过热器、再热器减温水调门2低包进水调门3中过出口调门4给泵出口再循环调门A、B5中过出口电动门检查6再热器减温水总门7高包水位变送器B汽侧一次门更换8前置模块性能加热器进口门9前置模块性能加热器旁路门10除氧器进汽电动门11除氧器进水电动门炉侧电动门铜活灵解
8、体测绘清单1给水泵A出口电动门2给水泵B出口电动门3高省进水电动门4高压蒸发器定排电动门5高压汽包定排电动门6高压汽包连排电动门7高压汽包紧急放水电动门8高过一级减温水电动门9高过二级减温水调门10给水泵A中压抽头电动门11给水泵B中压抽头电动门12中省进水电动门13中省进水旁路电动门14中压给水电动门15中压给水旁路电动门16中压蒸发器定排电动门17中压汽包定排电动门18中压汽包连排电动门19中压汽包紧急放水电动门20中过出口电动门21再热器一级减温水电动门22再热器二级减温水电动门23凝加进水电动门24凝加进水旁路电动门25凝加旁路电动门26凝加出口电动门27低压给水电动门28低压给水调门
9、旁路电动门29低压蒸发器定排电动门30低压汽包定排电动门31低压汽包连排电动门32低压汽包紧急放水电动门33凝水再循环泵A出口电动门34凝水再循环泵B出口电动门35除氧器进水电动门36除氧器底部放水电动门37除氧器进汽电动门38除氧泵出口电动门7 .其他相关技术要求7.1. 组织机构、人员配置及工器具配置7.1.1.组织机构及人员配置中至少应包含以下内容：D项目组织机构图（投标人根据项目要求和自身项目组织机构编制）。2）检修人员配置情况。3）主要人员清单（项目负责人及主要工作负责人员情况,参照下表填写）。项目主要负责人简历表招标项目名称项目姓名性别年龄职务职称学历参加工作时间担任技术负责人年限
10、工作经历项目名称时间担任角色（参与或主要负责人）拟投入本项目的人力资源配置表招标项目名称项目序号姓名性别年龄专业学历职称从事本专业年限是否有专业证书备注投标人应对其拟投入的人力情况进行详细说明。项目主要人员原则上不允许更换，如确需更换，必须提前10个工作日向招标方提出申请，待招标方审核批准后才能更换。7.2.项目实施方案按照技术规格书要求，编制项目实施方案。方案中至少应包含以下内容:7.2.1.检修工期控制满足情况；7.2.2.初步的检修工艺措施；7.2.3.检修安全保证措施；7.2.4.检修质量保证措施；7.2.5.拟投入本项目主要工器具材料（参照下表）拟投入本项目的主要工器具表招标项目名称
11、项目表5.2序号工器具名称型号规格数量有效期备注7.2.6.应急措施。7.3.检修管理要求7.3.1.投标方应按招标方要求安排人员提前进场，学习相关检修管理要求。7.3.2.严格按检修计划项目进行进修工作，坚持应修必修，修必修好的原则，做到不过修，不欠修。7.3.3.应保证检修工期，必须严格按检修网络图进度要求组织检修工作，不得随意改变网络工期。7.3.4.不得随意增减项目，如确需增减需经招标方确认，报招标方检修项目部批准。7.3.5.做到三个到位：设备解体检查到位，专业人员指导到位，设备回装验收到位。7.3.6.修后达到一净：场地设备净，二高：高标准，高质量，三完好：设备标志、铭牌完好、设备
12、保温油漆完好、设备系统布置走向完好。7.3.7.严格执行发电管理系统，检修文件包、检修作业卡等标准。7.3.8.坚持安全第一的原则，坚决杜绝习惯性违章现象。7.3.9.坚持修旧利废，和厉行节约，杜绝浪费现象。7.3.10.严格执行三级验收制度。7.4.检修质量管理要求7.4.1.投标方承包项目的检修质量及验收标准，均按招标方提供的标准执行（或投标方制定招标方审核确认的标准），若遇招标方没有提供质量和验收标准的，则经招标方同意，可按照国家和行业相关标准或设备制造厂家标准执行，两个标准就高执行。7.4.2.招标方应向投标方对其所承包项目的技术要求和质量标准进行交底。7.4.3.投标方应按照招标方要
13、求对其承包的检修项目实施质量管理（按照三级验收制度执行）。在自身验收合格后递交招标方进行质量验收，双方进行验收确认；对验收结果存异议时，并经协调无效后。由招标方项目总工裁决；未经招标方验收合格的设备不得进行下道工序。7.4.4.投标方应严格执行招标方的“不符合项管理程序”。7.4.5.投标方在检修中应认真负责，如因投标方责任造成设备损坏，投标方负责赔偿。7.4.6.分步试运转按招标方和设备方制度执行，投标方应主动安排好试转配合人员。7.4.7.设备修后整组启动至机组并网后168小时内，投标方应安排维护人员值班，以便及时消除设备缺陷。7.4.8.在检修质量保证期内，若因投标方检修质量问题造成机组被迫停运或降低出力运行，投标方负责检修，并按合同条款进行考核。7.5.现场安全文明生产要求7.5.1.项目安全检修总体要求：无人身轻伤事故、无设备损坏事故、无环境污染事故、无火警以上（包括火警）事故。7.5.2.投标方承包的检修工作要根据招标方要求设置安全管理机构，并在投标技术文件中予以描述，简述项目安全施工措施。7.5.3.中标后，投标方对重大项目要制订专项安全措施，确保人身和设备安全。7.5.4.投标方进场前应与招标方签订安全协议,明确双方责任。7.5.5.检修过程中坚持安全第一的原则，坚决杜绝习惯性违章现象。7.5.6.投标方在检修过程中，必须遵守
