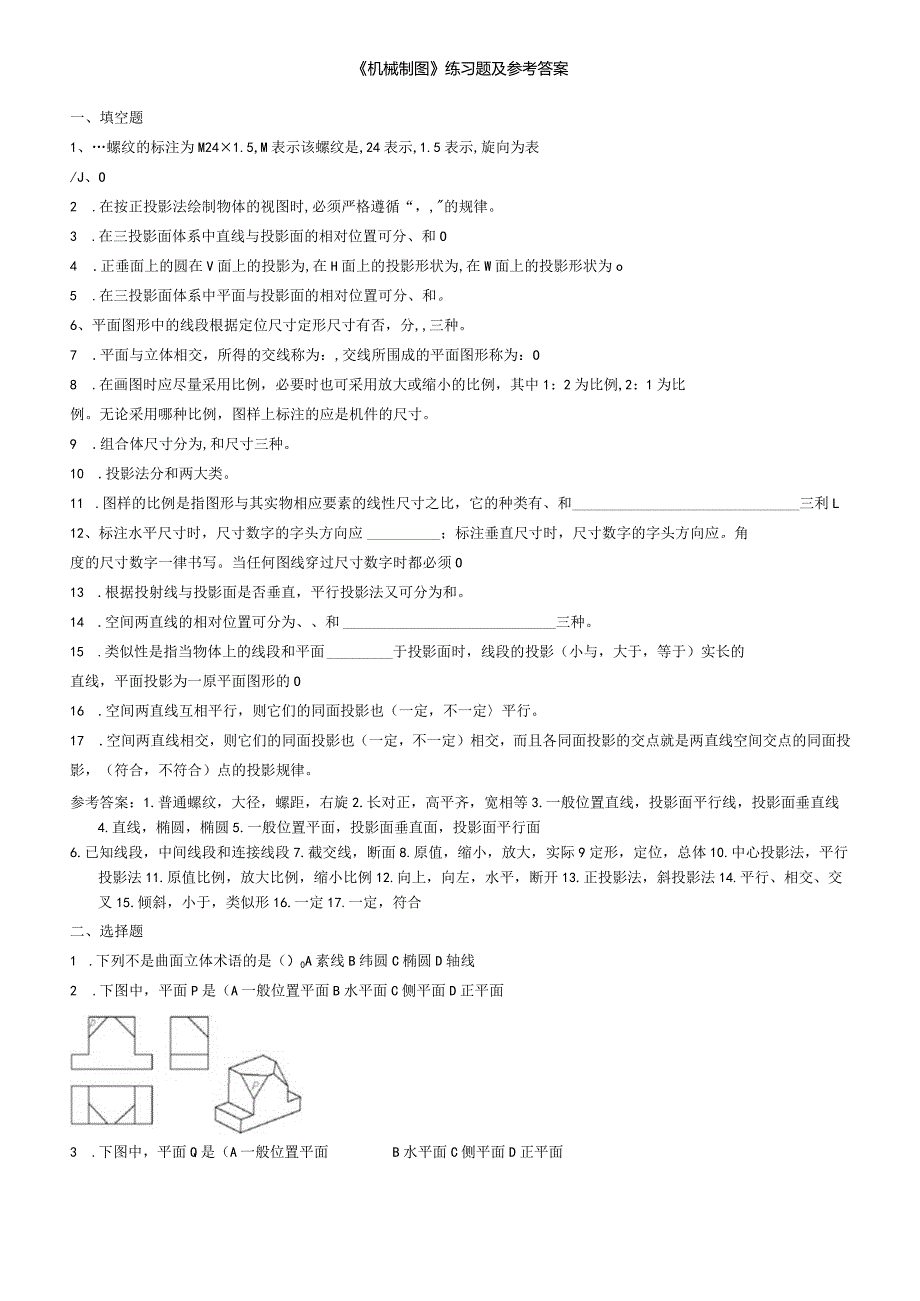

1、机械制图练习题及参考答案一、填空题1、螺纹的标注为M241.5,M表示该螺纹是,24表示,1.5表示,旋向为表/J、O2 .在按正投影法绘制物体的视图时,必须严格遵循“，,的规律。3 .在三投影面体系中直线与投影面的相对位置可分、和O4 .正垂面上的圆在V面上的投影为,在H面上的投影形状为,在W面上的投影形状为o5 .在三投影面体系中平面与投影面的相对位置可分、和。6、平面图形中的线段根据定位尺寸定形尺寸有否，分,三种。7 .平面与立体相交，所得的交线称为：,交线所围成的平面图形称为：O8 .在画图时应尽量采用比例，必要时也可采用放大或缩小的比例，其中1：2为比例,2：1为比例。无论采用哪种比
2、例，图样上标注的应是机件的尺寸。9 .组合体尺寸分为,和尺寸三种。10 .投影法分和两大类。11 .图样的比例是指图形与其实物相应要素的线性尺寸之比，它的种类有、和三利L12、标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。角度的尺寸数字一律书写。当任何图线穿过尺寸数字时都必须O13 .根据投射线与投影面是否垂直，平行投影法又可分为和。14 .空间两直线的相对位置可分为、和三种。15 .类似性是指当物体上的线段和平面于投影面时，线段的投影（小与，大于，等于）实长的直线，平面投影为一原平面图形的O16 .空间两直线互相平行，则它们的同面投影也（一定，不一定平行。17
3、.空间两直线相交，则它们的同面投影也（一定，不一定）相交，而且各同面投影的交点就是两直线空间交点的同面投影，（符合，不符合）点的投影规律。参考答案：1.普通螺纹，大径，螺距，右旋2.长对正，高平齐，宽相等3.一般位置直线，投影面平行线，投影面垂直线4.直线，椭圆，椭圆5.一般位置平面，投影面垂直面，投影面平行面6.已知线段，中间线段和连接线段7.截交线，断面8.原值，缩小，放大，实际9定形，定位，总体10.中心投影法，平行投影法11.原值比例，放大比例，缩小比例12.向上，向左，水平，断开13.正投影法，斜投影法14.平行、相交、交叉15.倾斜，小于，类似形16.一定17.一定，符合二、选择题1 .下列不是曲面立体术语的是（）0A素线B纬圆C椭圆D轴线2 .下图中，平面P是（A一般位置平面B水平面C侧平面D正平面3 .下图中，平面Q是（A一般位置平面B水平面C侧平面D正平面椭圆4 .用正垂面截切圆球，其交线的水平投影为（）0A.矩形B.圆C.抛物线5 .已知物体的主、俯视图，正确的左视图是（）图。ITLnHE3ECEBCD6 .已知主、俯视图，正确的左视图是（）oIA) (B/(E)(D/7 .已知主、俯视图，正确的左视图是（）o丛丛丛丕08.已知带有圆柱空的半球体的四组投影，正确的画法是（）o图。1?ZrhttT7参考答案：CADBBBAC
