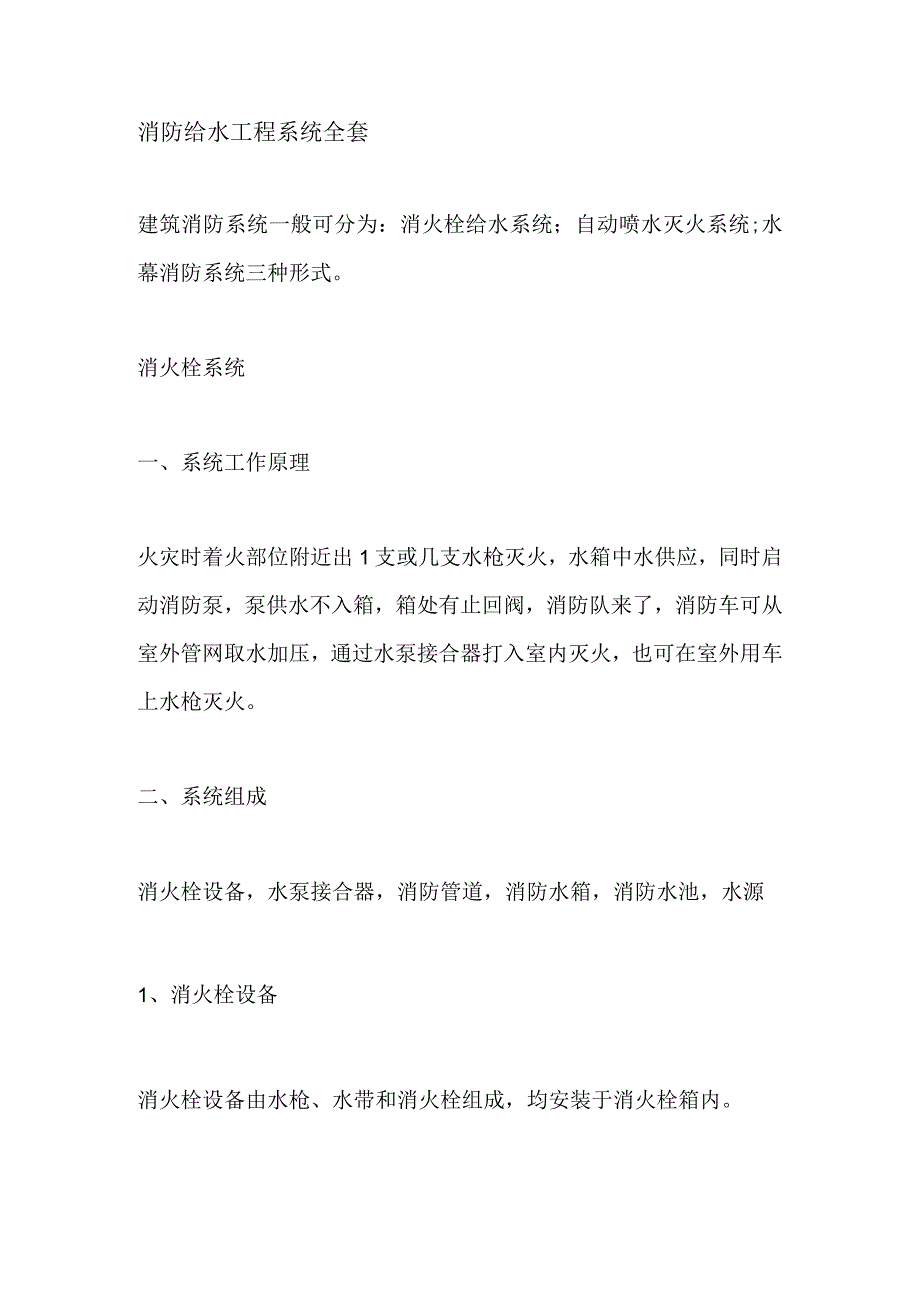

消防给水工程系统全套.docx_第1页
第1页 / 共14页

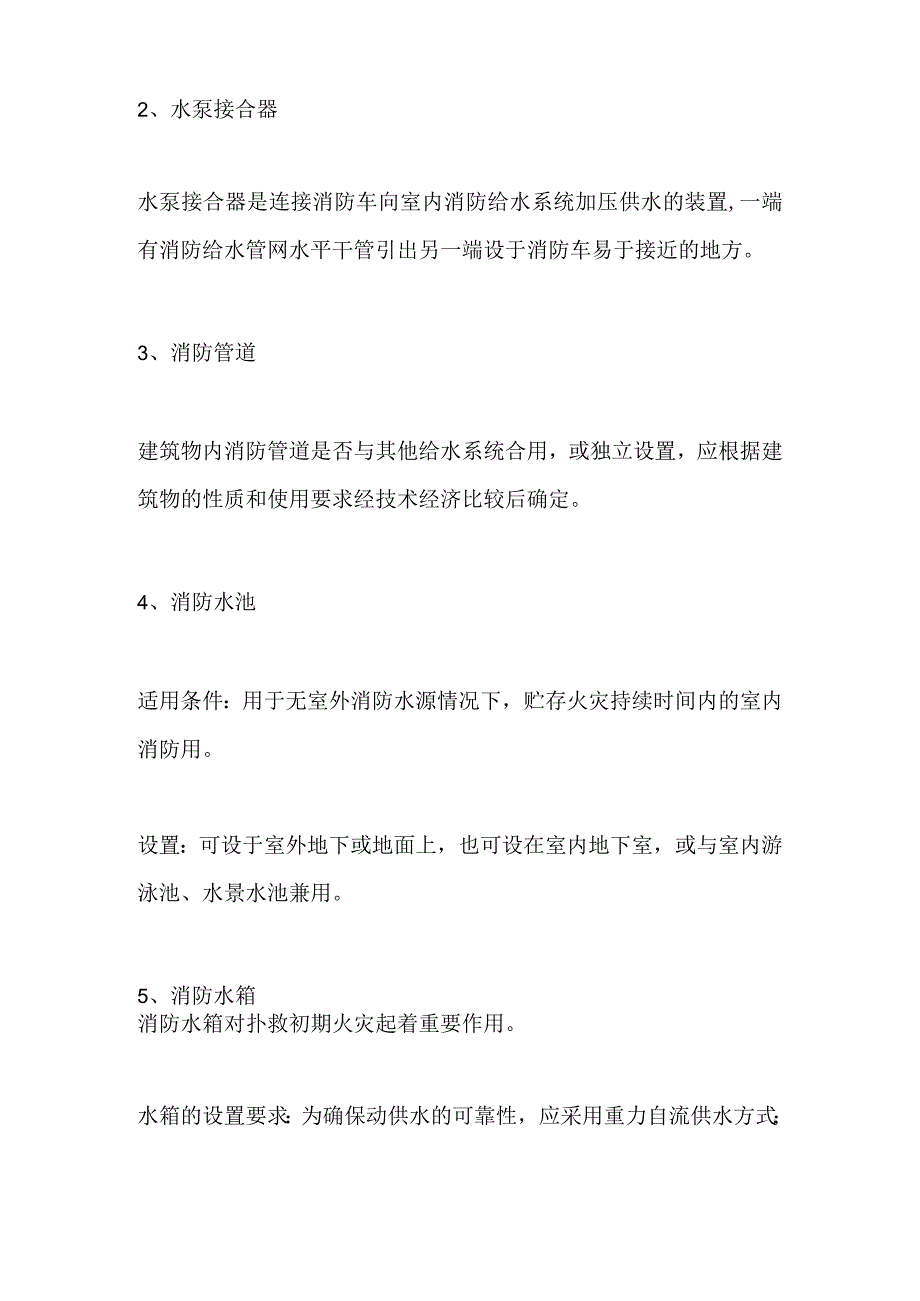

消防给水工程系统全套.docx_第2页
第2页 / 共14页

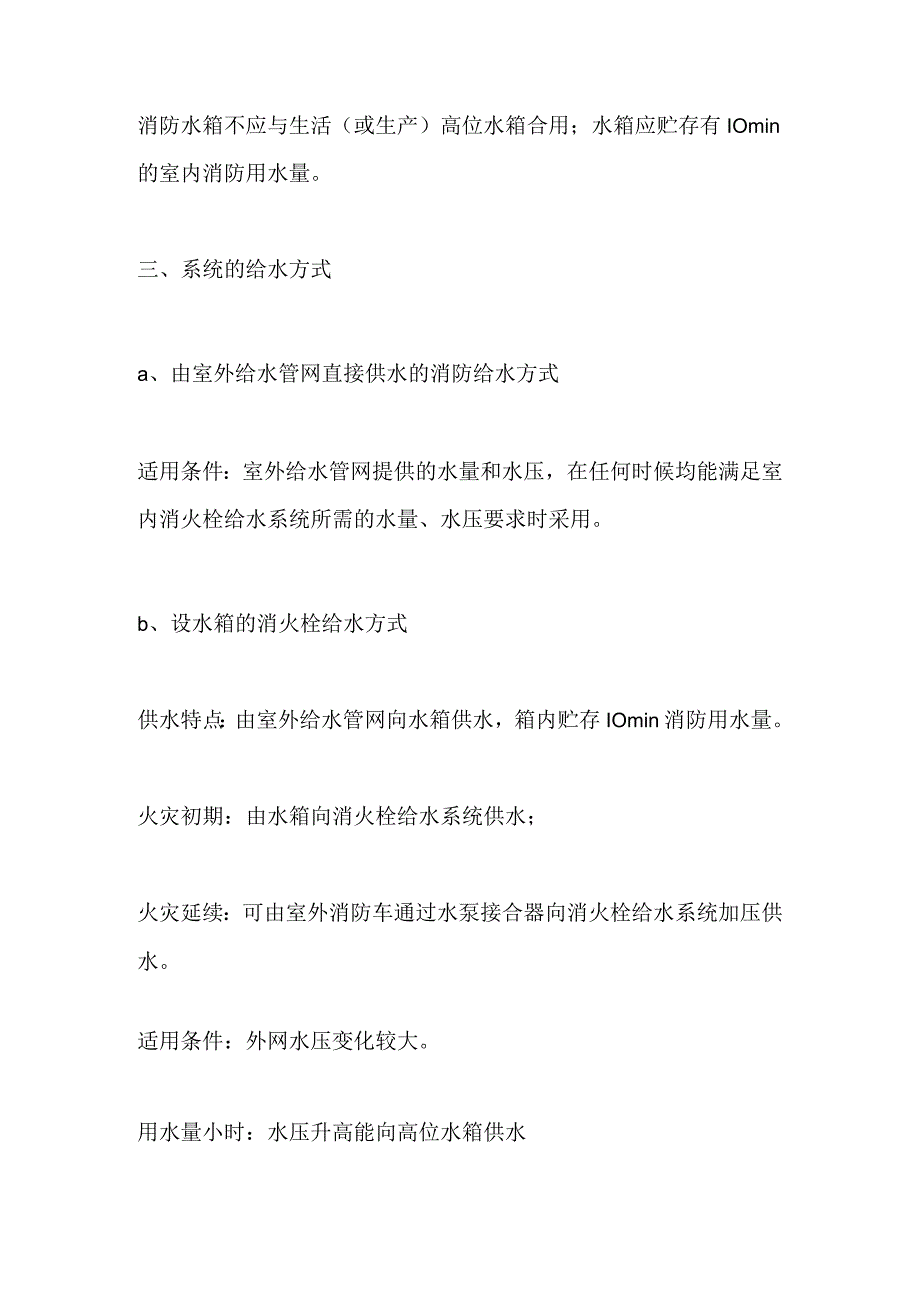

消防给水工程系统全套.docx_第3页
第3页 / 共14页
消防给水工程系统全套.docx_第4页
第4页 / 共14页
消防给水工程系统全套.docx_第5页
第5页 / 共14页
消防给水工程系统全套.docx_第6页
第6页 / 共14页
消防给水工程系统全套.docx_第7页
第7页 / 共14页
消防给水工程系统全套.docx_第8页
第8页 / 共14页
消防给水工程系统全套.docx_第9页
第9页 / 共14页
消防给水工程系统全套.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《消防给水工程系统全套.docx》由会员分享,可在线阅读,更多相关《消防给水工程系统全套.docx(14页珍藏版)》请在第壹文秘上搜索。

1、消防给水工程系统全套建筑消防系统一般可分为:消火栓给水系统;自动喷水灭火系统;水幕消防系统三种形式。消火栓系统一、系统工作原理火灾时着火部位附近出1支或几支水枪灭火,水箱中水供应,同时启动消防泵,泵供水不入箱,箱处有止回阀,消防队来了,消防车可从室外管网取水加压,通过水泵接合器打入室内灭火,也可在室外用车上水枪灭火。二、系统组成消火栓设备,水泵接合器,消防管道,消防水箱,消防水池,水源1、消火栓设备消火栓设备由水枪、水带和消火栓组成,均安装于消火栓箱内。2、水泵接合器水泵接合器是连接消防车向室内消防给水系统加压供水的装置,一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。3、消防管

2、道建筑物内消防管道是否与其他给水系统合用,或独立设置,应根据建筑物的性质和使用要求经技术经济比较后确定。4、消防水池适用条件:用于无室外消防水源情况下,贮存火灾持续时间内的室内消防用。设置:可设于室外地下或地面上,也可设在室内地下室,或与室内游泳池、水景水池兼用。5、消防水箱消防水箱对扑救初期火灾起着重要作用。水箱的设置要求:为确保动供水的可靠性,应采用重力自流供水方式;消防水箱不应与生活(或生产)高位水箱合用;水箱应贮存有IOmin的室内消防用水量。三、系统的给水方式a、由室外给水管网直接供水的消防给水方式适用条件:室外给水管网提供的水量和水压,在任何时候均能满足室内消火栓给水系统所需的水量

3、、水压要求时采用。b、设水箱的消火栓给水方式供水特点:由室外给水管网向水箱供水,箱内贮存IOmin消防用水量。火灾初期:由水箱向消火栓给水系统供水;火灾延续:可由室外消防车通过水泵接合器向消火栓给水系统加压供水。适用条件:外网水压变化较大。用水量小时:水压升高能向高位水箱供水用水量大时:不能满足建筑消火栓系统的水量、水压要求。C、设水泵、水池、水箱的消火栓给水方式设置特点:水泵从贮水池抽水,与室外给水管网间接连接,可避免水泵与室外给水管网直接连接的弊病。当外网压力足够大时,也可由外网直接供水。适用条件:设水池、水泵的给水方式适用于室外给水管网的水压经常不能满足室内供水所需的建筑。d、分区供水方

4、式设置特点:室外给水管网向低区和高位水箱供水,箱内贮存IOmin消防水量。高区火灾初起时:由水箱向高区消火栓给水系统供水;当水泵启动后油水泵向高区消火栓给水系统供水灭火。低区灭火:水量、水压由外网保证。四、消火栓系统布置1、多层建筑消火栓布置(I)设有消火栓系统的建筑,其各层均应设置消防栓系统。(2)建筑高W24m,体积W5000m3的库房,应保证有一支水枪的充实水柱到达同层内任何部位。其他民用建筑应保证有2支水枪的充实水柱同时达到任何部位。消火栓设备的水枪射流灭火,需要有一定强度的密实水流才能有效地扑灭火灾。水枪充实水柱长度应大于7m,小于15m。(3)消防电梯前室应设消火栓。(4)消火栓应

5、布置在明显,易于取用的地方,如走廊、楼梯间、大厅、车间出入口、消防电梯前室等。消火栓口距地面安装高度为1.1m,栓口宜向下或与墙面垂直安装。(为保证及时灭火,每个消火栓处应设置直接启动消防水泵按钮或报警信号装置。)(5)在建筑物顶应设一个消火栓,以利于消防人员经常检查消防给水系统是否能正常运行,同时还能起到保护本建筑物免受邻近建筑火灾的波及。(6)高层建筑中由于楼高,消防管道上、下部的压差很大,当消火栓处最大压力超过LOMPa时,必须分区供水。2、高层民用建筑消火栓布置(1)消火栓布置间距应经计算确定,但不应大于30m,(2)应保证同层有2支水枪的充实水柱同时达到任何部位。(3)消火栓水枪的充

6、实水柱长度不应小于Iom,高度超过50m的金融楼科研楼等一类高层不应小于13mo(4)消防电梯前室应设消火栓。(5)消火栓处的静水压力不应大于0.8MPa,当超过0.5MPa时,应在消火栓处设减压装置。五、消防用水量1、多层建筑消防用水量a同时使用水枪数量:火灾处出1(2)支,上、下出1、2支堵截。b消防水箱的最小消防贮水量:IOmin的室内消防用水量。c.低层和多层建筑以外救为主,应考虑消防车至火灾现场的时间。2、高层建筑消防用水量a.高层民用建筑必须设置室内、室外消火栓。b.室内消火栓给水应采用高压或临时高压给水系统。C.消防用水可由室外给水管网,消防水池或天然水源供给。六、消防管网设置1

7、、多层建筑消防管网设置a室内消火栓超过10个且消防用水量超过15Ls时,室内消防给水管道至少应有两条进水管与室外管网连接,并将室内管道成环状或将进水管与室外管道连接环状。b,高层工业建筑室内消防竖管应成环状,且管道的直径不应小于100mm.C.超过四层的厂房和库房,高层工业建筑,设有消防管网的住宅及超过五层的其他民用建筑,其消防给水管道应设水泵接合器2、高层建筑消防管网设置a有独立的消防给水系统和区域集中的消防给水系统。b,按建筑高度划分,有分区和不分区消防给水系统。c.引入管42条,环网。山消防给水管道应设水泵接合器。e.消防竖管应保证同层相邻两个消火栓的水枪充实水柱同时到达室内任何部位。立

8、管管径不小于Ioomm。用单出口栓,水箱离最高的栓47m,否则加压,远距离启动泵,火警后5min泵必须启动。g.与自动喷洒系统在报警阀前分开或独立设置。自动喷水灭火系统自动喷水灭火系统定义:是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。自动喷水灭火系统特征:通过加压设备将水送入管网至带有热敏元件的喷头处,喷头在火灾的热环境中自动开启洒水灭火。通常喷头下方的覆盖面积大约为12m2o自动喷水灭火系统扑灭初期火灾的效率在97%以上。自动喷水灭火系统的组成:由水源、加压贮水设备、喷头、管网、报警装置等组成。自动喷水灭火系统分类:闭式自动喷水灭火系统开式自动喷水灭火系统1、

9、湿式自动喷水灭火系统(1)系统原理特点:为喷头常闭的灭火系统,管网中充满有压水,当建筑物发生火灾,火场温度达到喷头开启温度时,喷头出水灭火。优点:灭火及时扑救效率高。缺点:由于管网中充有有压水,当渗漏时会损毁建筑装饰和影响建筑的使用。该系统只适用于环境温度4C湿式自动喷水灭火系统工作原理(2)系统组成喷头a,闭式喷头:喷口用由热敏元件组成的释放机构封闭,当达到一定温度时能自动开启,如玻璃球爆炸、易熔合金脱离。其构造按溅水盘的形式和安装位置有直立型、下垂型、边墙型、普通型、吊顶型和干式下垂型洒水喷头之分。b,开式喷头:根据用途分为开启式、水幕式、喷雾式。报警阀作用:开启和关闭管网的水流,传递控制

10、信号至控制系统并启动水力警铃直接报警。有湿式、干式、干湿式和雨淋式4种类型。a.湿式报警阀:用于湿式自动喷水灭火系统;b.干式报警阀:用于干式自动喷水灭火系统,由湿式、干式报警阀依次连接而成,在温暖季节用湿式装置,在寒冷季节则用干式装置C.雨淋阀:用于雨淋、预作用、水幕、水喷雾自动喷水灭火统。水力警铃主要用于湿式喷水灭火系统,宜装在报警阀附近(连接管不宜超过6m)o作用原理:当报警阀打开消防水源后,具有一定压力的水流冲动叶轮打铃报警。水力警铃不得由电动报警装置取代。水流指示器作用步骤:某个喷头开启喷水或管网发生水量泄漏时,管道中的水产生流动;引起水流指示器中桨片随水流而动作;接通延时电路后,继

11、电器触电吸合发出区域水流电信号,送至消防控制室。压力开关作用原理:在水力警铃报警的同时,依靠警铃管内水压的升高自动接通电触点,完成电动警铃报警,向消防控制室传送电信号或启动消防水泵。延迟器定义:是一个罐式容器,安装于报警阀与水力警铃(或压力开关)之间。用途:防止由于水压波动原因引起报警阀开启而导致的误报警。报警阀开启后,水流需经30s左右充满延迟器后方可冲打水力警铃。火灾探测器是自动喷水灭火系统的重要组成部分。目前常用的有感烟、感温探测器。a.感烟探测器:利用火灾发生地点的烟雾浓度进行探测;b,感温探测器:通过火灾引起的温升进行探测。火灾探测器布置在房间或走道的天花板下面,其数量应根据探测器的

12、保护面积和探测区面积计算而定。特点:为喷头常闭的灭火系统,管网中平时不充水,充有有压空气(或氮气)。当建筑物发生火灾火点温度达到开启闭时喷头时,喷头开启排气、充水灭火。优点:管网中平时不充水,对建筑物装饰无影响,对环境温度也无要求,适用于采暖期长而建筑内无采暖的场所。缺点:该系统灭火时需先排气,故喷头出水灭火不如湿式系统及时。干式自动喷水灭火系统工作原理3、雨淋喷水灭火系统特点:为喷头常开的灭火系统,当建筑物发生火灾时,由自动控制装置打开集中控制闸门,使整个保护区域所有喷头喷水灭火,形似下雨降水。优点:出水量大,灭火及时。的开放不能及时使喷水有效覆盖着火区域的场所或部位。内部容纳物品的顶部与顶板或吊顶的净距大,发生火灾时,能驱动火灾自动报警系统,而不易迅速驱动喷头开放的场所或部位;严重级场所。4、水幕系统特点:该系统喷头沿线状布置,发生火灾时主要起阻火、冷却、隔离作用。适用场所:需防火隔离的开口部位,如舞台与观众之间的隔离水帘、消防防火卷帘的冷却等。
