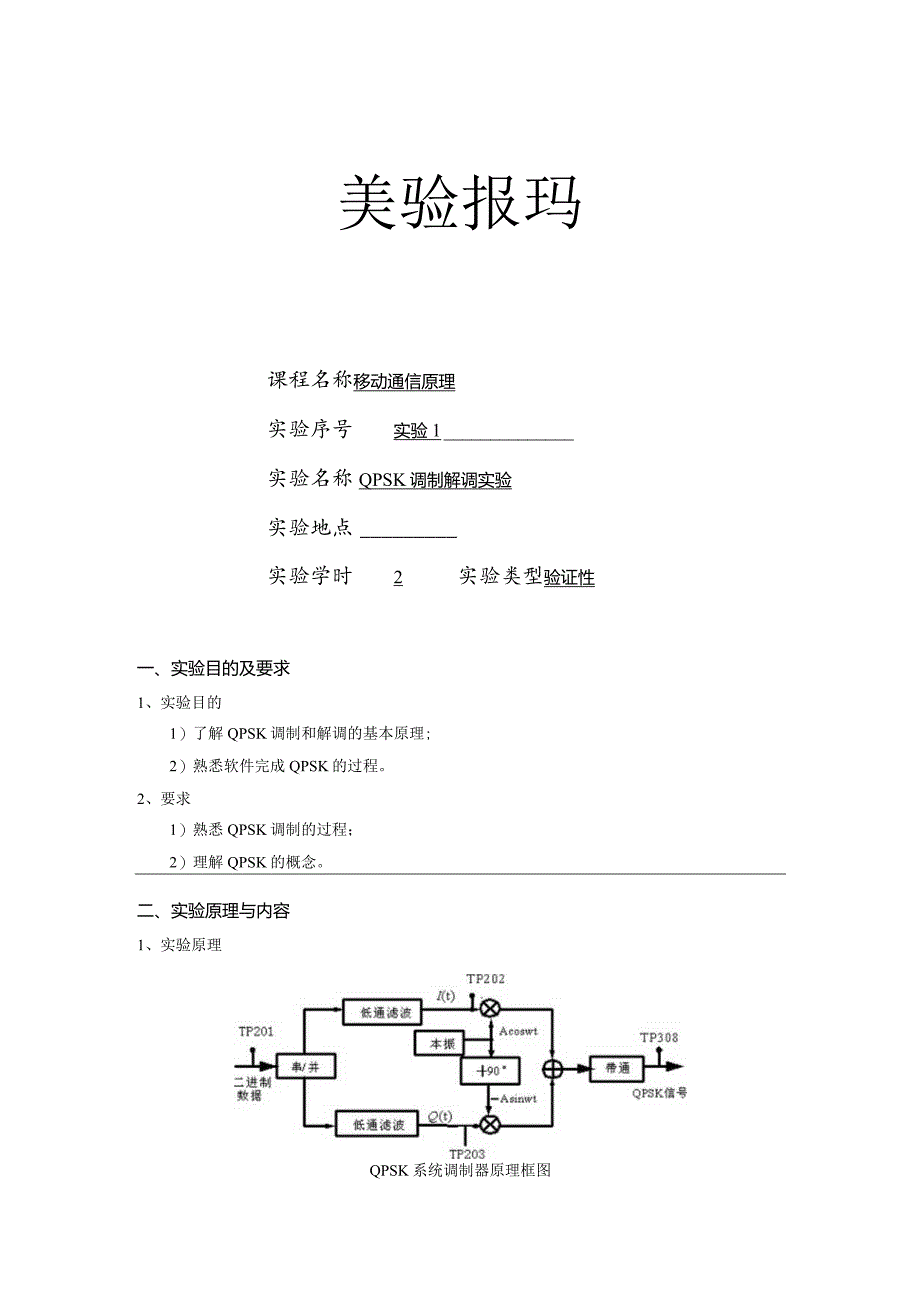

1、美验报玛课程名称移动通信原理实验序号实验1实验名称QPSK调制解调实验实验地点实验学时2实验类型验证性一、实验目的及要求1、实验目的1）了解QPSK调制和解调的基本原理;2）熟悉软件完成QPSK的过程。2、要求1）熟悉QPSK调制的过程；2）理解QPSK的概念。二、实验原理与内容1、实验原理QPSK系统调制器原理框图2、实验内容1）熟悉QPSK调制和解调过程；2）通过示波器测试QPSK各点的波形;三、实验软硬件环境硬件：移动通信实验箱PC机四、实验过程（实验步骤、记录、数据、分析）1 .打开移动实验箱电源，等待实验箱初始化。初始化结束后显示“初始化完成，请使用“，此时可以进行下面操作；2 .先

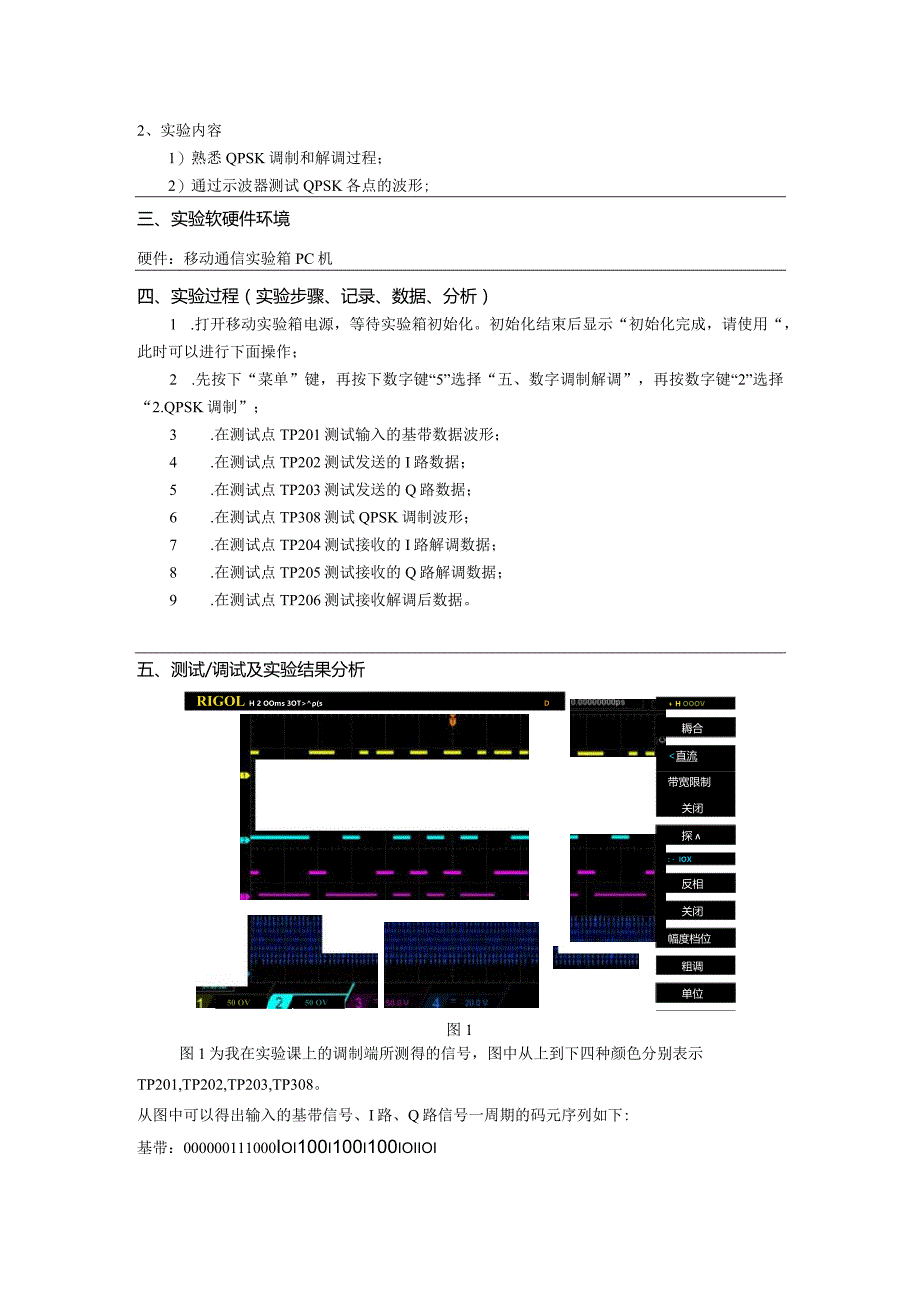

2、按下“菜单”键，再按下数字键“5”选择“五、数字调制解调”，再按数字键“2”选择“2.QPSK调制”；3 .在测试点TP201测试输入的基带数据波形；4 .在测试点TP202测试发送的I路数据；5 .在测试点TP203测试发送的Q路数据；6 .在测试点TP308测试QPSK调制波形；7 .在测试点TP204测试接收的I路解调数据；8 .在测试点TP205测试接收的Q路解调数据；9 .在测试点TP206测试接收解调后数据。五、测试/调试及实验结果分析RIGOL H 2 OOms 3OT(sD50 OV50 OV图1+ H OOOV耨合直流带宽限制关闭探: IOX反相关闭幅度档位粗调单位 M图1为

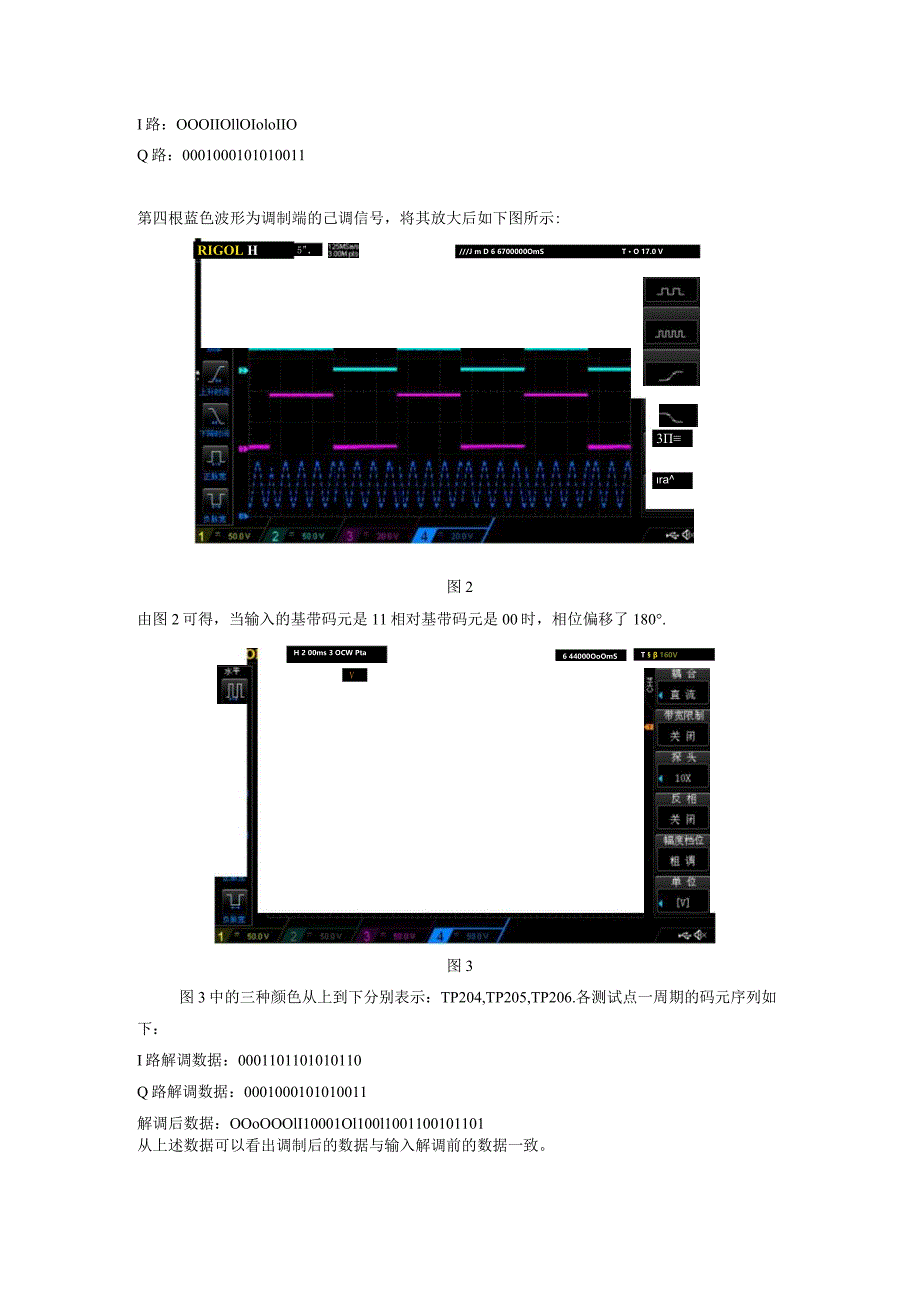

3、我在实验课上的调制端所测得的信号，图中从上到下四种颜色分别表示TP201,TP202,TP203,TP308。从图中可以得出输入的基带信号、I路、Q路信号一周期的码元序列如下:基带：000000111000Ioi100i100i100ioiioiI路：OOOIIOllOIoloIIOQ路：0001000101010011第四根蓝色波形为调制端的己调信号，将其放大后如下图所示:5，RIGOL H/J m D 6 6700000OmST O 17.0 Vra3图2由图2可得，当输入的基带码元是11相对基带码元是00时，相位偏移了180.6 44000OoOmSVH 2 00ms 3 OCW PtaT 160V图3图3中的三种颜色从上到下分别表示：TP204,TP205,TP206.各测试点一周期的码元序列如下：I路解调数据：0001101101010110Q路解调数据：0001000101010011解调后数据：OOoOOOlI10001Ol100l1001100101101从上述数据可以看出调制后的数据与输入解调前的数据一致。六、实验结论与体会通过这个实验，初步掌握了QPSK调制与解调的原理。对QPSK的调制解调产生了浓厚的兴趣，动手能力也有了一定的提高。
