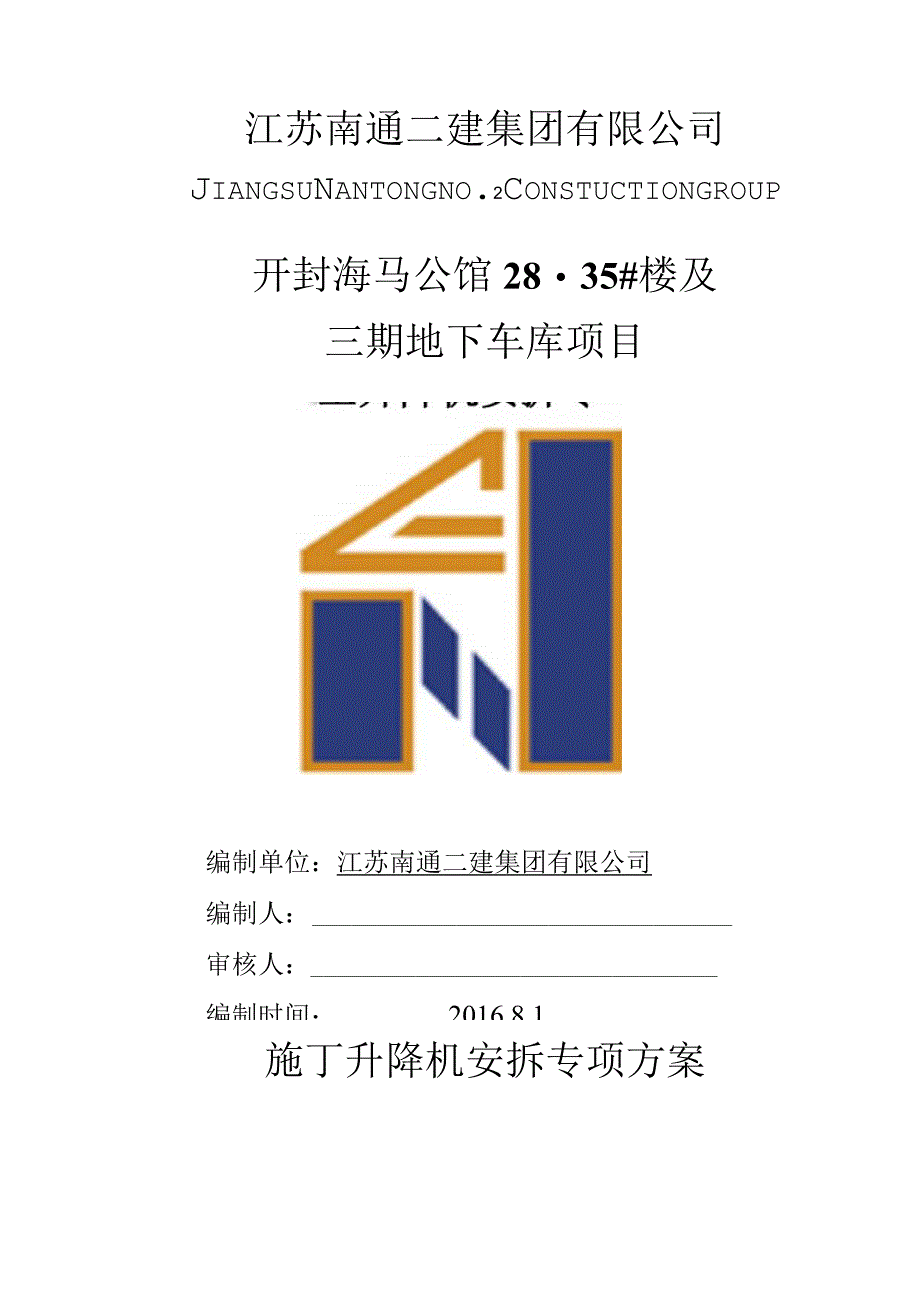

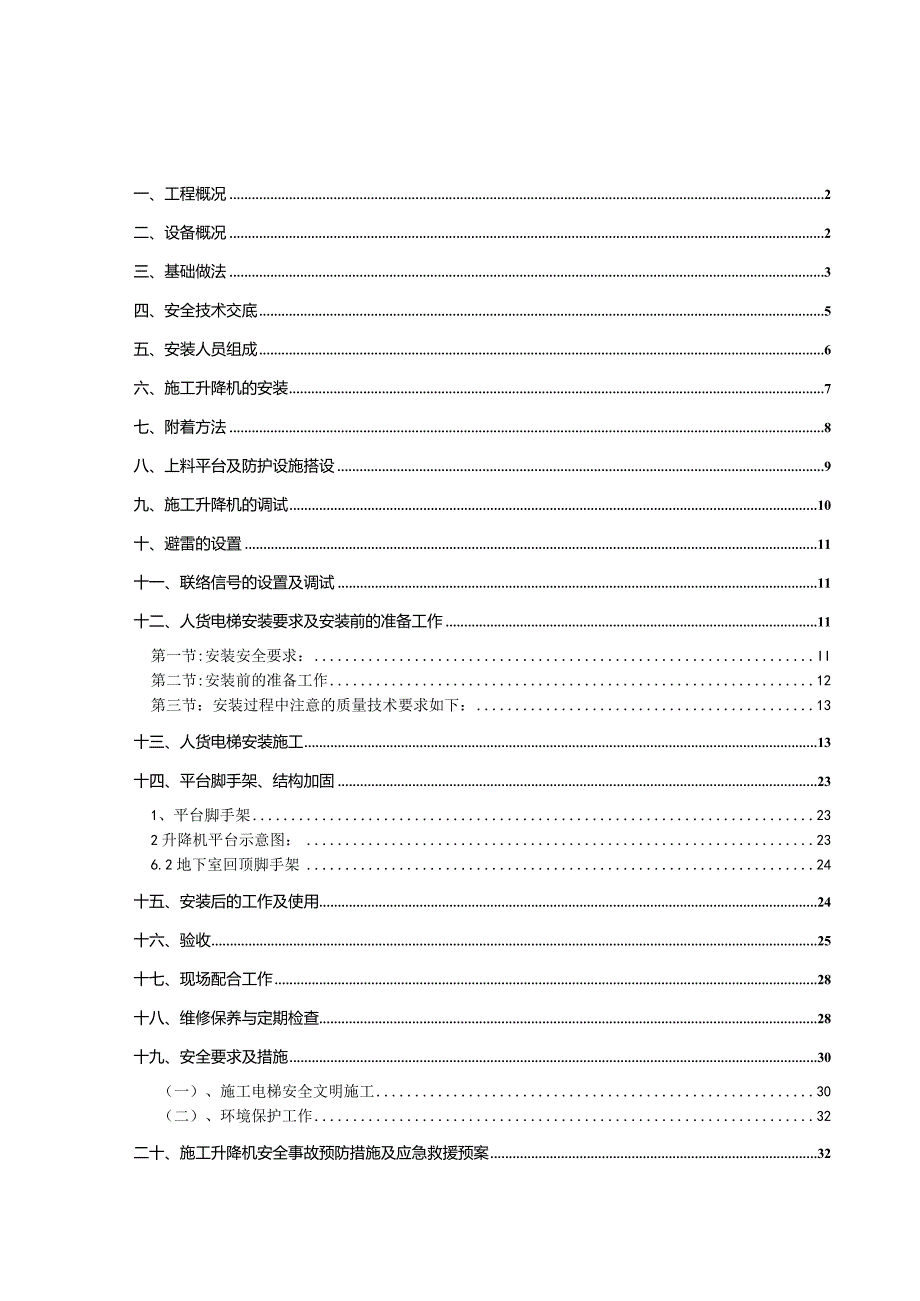

1、编制单位：江苏南通二建集团有限公司编制人：审核人：编制时间：2016.8.1江苏南通二建集团有限公司JiangsuNantongno.2Constuctiongroup开封海马公馆2835#楼及三期地下车库项目施丁升降机安拆专项方案一、工程概况2二、设备概况2三、基础做法3四、安全技术交底5五、安装人员组成6六、施工升降机的安装7七、附着方法8八、上料平台及防护设施搭设9九、施工升降机的调试10十、避雷的设置11十一、联络信号的设置及调试11十二、人货电梯安装要求及安装前的准备工作11第一节:安装安全要求：II第二节:安装前的准备工作12第三节：安装过程中注意的质量技术要求如下：13十三、人货

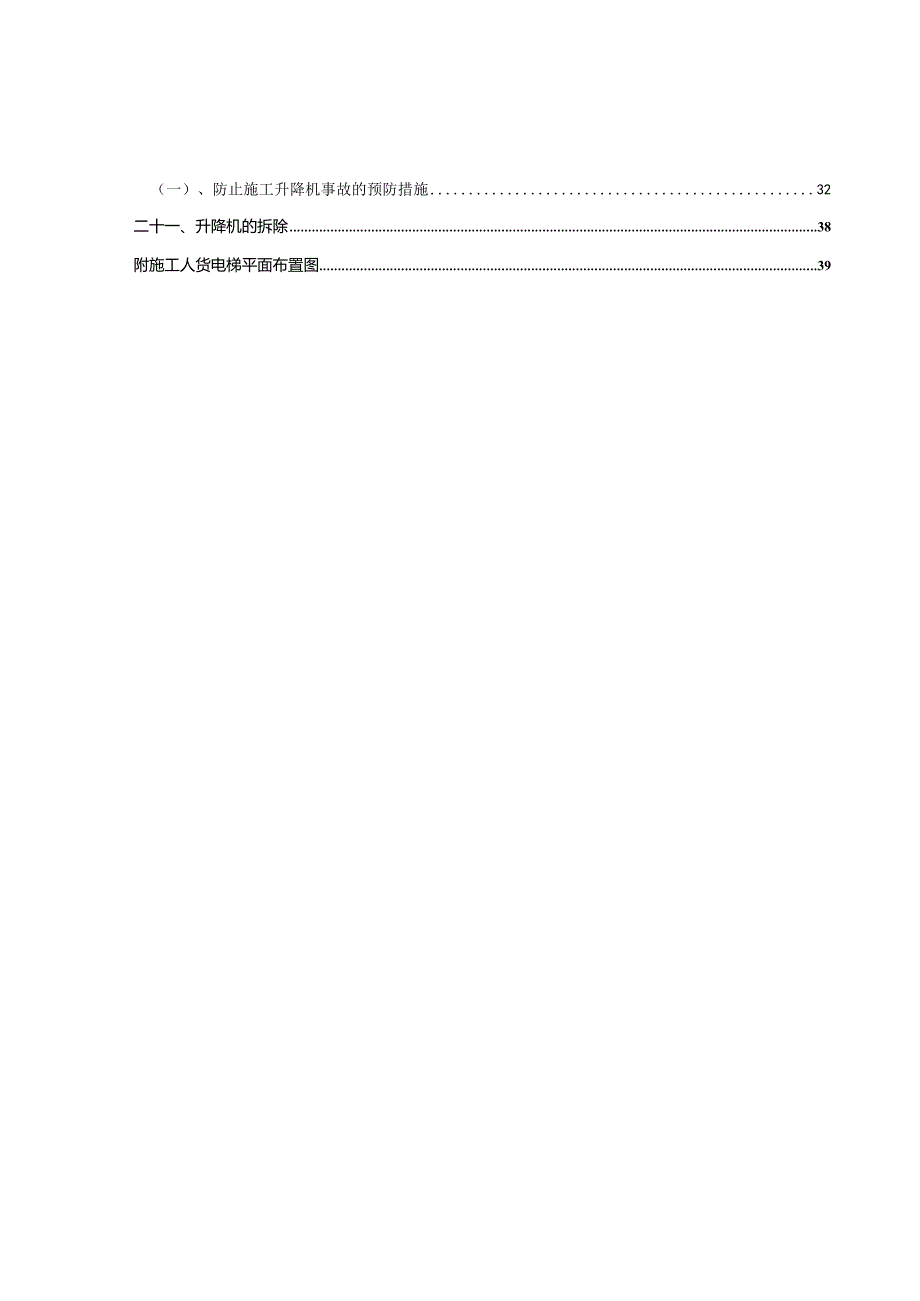

2、电梯安装施工13十四、平台脚手架、结构加固231、平台脚手架232升降机平台示意图：236.2地下室回顶脚手架24十五、安装后的工作及使用24十六、验收25十七、现场配合工作28十八、维修保养与定期检查28十九、安全要求及措施30（一）、施工电梯安全文明施工30（二）、环境保护工作32二十、施工升降机安全事故预防措施及应急救援预案32（一）、防止施工升降机事故的预防措施32二十一、升降机的拆除38附施工人货电梯平面布置图39施工料件机要装（柝却）方案一、工程概况工程名称：开封海马公馆28-35#楼及三期地下车库工程地址：开封市一大街与职教路交叉口建设单位：开封海马房地产开发有限公司监理单位：上
3、海建通工程建设有限公司施工单位：江苏南通二建集团有限公司建筑结构：剪力墙楼层数：地上田&层，地下1层工程高度：57.3m建筑面积：建万后二、设备概况额定载重量：2X 200Okg吊笼重量：1197kg标准节重量：164kg节设备型号：SC200/200（双笼）乘客人数：2X12人吊笼尺寸：3.2m1.5m2.5m吊杆额定起重量：200kg生产厂家：郑州市鸿泰建筑设备租赁有限公司安装高度：最终安装高度Knb初装高度迎In施工升降机位于：详见平面布置图：附后1 .施工升降机基本参数施工升降机型号SC200/200吊笼形式双吊笼架设总高度(m)5()标准节长度(m)1.508底笼长(m)3底笼宽(m
4、)1.5标准节重(kg)164对重重量(kg)1200单个吊笼重(kg)1197吊笼载重(kg)2000外笼重(kg)1225其他配件总重量(kg)2002 .楼板参数基础混凝土强度等级C35楼板长(m)5楼板宽(m)2.5楼板厚(m)0.25楼板混凝土轴心抗压强度R(N/mm?)16.7楼板混凝土轴心抗拉强度f(Nmm2)1.57梁宽(m)0.5梁高(m)0.75板中底部短向配筋HRB33512150板边上部短向配筋HRB33512(3)150板中底部长向配筋HRB33512(3150板边上部长向配筋HRB33512(3150梁截面底部纵筋HRB3354C25;4C25梁中箍筋配置HPB30
5、08100/200箍筋股数2施工升降机基础长度Km)6施工升降机基础宽度d(m)4施工升降机基础厚度h(m)0.43,荷载参数:施工荷载(kN/nV)1施工升降机动力系数n1三、基础做法人货梯型号选用SC200/200,基础长6MX宽4.6Mo具体见下图底笼门方向预留孔4-300X300X350深/2层68钢筋网格间距250X250/3.1.2、施工电梯基础设置在原设计地下室顶板面上：施工电梯基础为长600OnI,宽4.6m,板厚350m；暗梁为800*400,616箍筋中6150(2)；碎强度为C30,双层双向配中12150钢筋。顶板设计承受荷载40-50KN/M2,基础所能承受的极限荷载为
6、64.640=960KN基础总重为P=n(P+Pj)=l(227.852+288)=515.852kN,地基所能承受的极限荷载为960KNo基础承载计算导轨架重(共需34节标准节，标准节重164kg)：164kgX32=5248kg,施工升降机自重标准值：Pk=(1197X2+1225+1200X2+200+5248)+20002)10l000=154.67kN；施工升降机自重：P=(1.2(11972+1225+12002+200+5248)+1.4X20002)10l000=193.60kN；施工升降机基础自重：Pj=1.2ldh25=1.2640.425=288KNP=n(P+Pj)=l
7、X(193.60+288)=481.60kN基础地下室位置采用钢管架回顶。本工程利用地下室顶板作为施工升降机的安装基础，经计算升降机的载荷(整机重量+额定载重量)193.60KN+288KN=481.60KNo设计楼面施工平均荷载5KN11f,基础顶面平均压力P=NA=485.54KN24m220.07KN11f,楼板下必须加设支顶措施。支顶如下：支顶用单立杆，具体为立杆纵横间距0.6m,步距1.5米；钢管用648*3mm,顶部用顶托将楼板支顶加固；顶托内放木方50*80mm间距300*300mm,顶托自由端不宜超过200mm。架体应严格按JGJ130-2011搭设。3.1、立杆轴力计算:梁板
8、下钢管结构验算支撑类型扣件式钢管支撑架支撑高度h0(m)4.85支撑钢管类型483立杆纵向间距la(m)0.6立杆纵向间距lb(m)0.6立杆水平杆步距h(m),顶部段、非顶部段0.75、1.5剪刀撑设置类型普通型顶部立杆计算长度系数I2.5非顶部立杆计算长度系数U22.1可调托座承载力容许值N(kN)30立杆抗压强度设计值f(Nmm2)205立杆伸出顶层水平杆中心线至支撵点的长度a(m)0.2立柱截面回转半径i(mm)15.9立柱截面面枳A(mm2)424楼板均布荷载：q=P(ld)=481.6/(64)=20.07kNm2设梁板下G48X3mm钢管0.8mX0.8m支承上部施工升降机荷重，
9、混凝土结构自重由结构自身承担，则：N=(Ni+1.4NQK)laIb=(20.07+1.4l)0.60.6=7.729kN1、可调托座承载力验算N=30N=13.844kN满足要求！2、立杆稳定性验算顶部立杆段:=li=k1(h+2a)i=1X2.5(0.6+20.2)/0.0159=157.233|=210满足要求！非顶部立杆段：=li=k2hi=12.1X1.2/0.0159=158.491=210满足要求！顶部立杆段：1=li=ku1(h+2a)i=1.1552.5(0.6+20.2)/0.0159=181.604非顶部立杆段：2=li=k2hi=1.1552.11.2/0.0159=1
10、83.057取=183.057,查规范JGJ130-2011附表A.0.6,取=0.214f=N(A)=13844/(0.214424)=152.575Nmm2lf=205Nmm满足要求！梁板下的钢管结构满足要求！四、安全技术交底01.安装作业人员必须持证上岗；02.安装前对全体安装人员进行安全技术交底；03.参加工作的人员必须精神集中，进入施工现场须戴安全帽，高空作业要配带好安全带，穿软底鞋，上班前不得喝酒；04.参与安装作业人员必须熟悉施工升降机的性能、结构特点，并有熟练操作技术和排除故障的能力；、05.安装作业中，必须由专人负责统一指挥；06.每个吊笼顶作业人数不得超过2人，配备工具的重
11、量不得超过650kg（即为三个标准节）；07.吊杆额定起重量为200kg,不允许超载；08.遇有雨、雾及风速超过13ms的恶劣天气不得进行拆装作业；09.高处作业严禁向下抛掷工具、部件、杂物；10.安装前，严格检查传动机构、制动系统，保证设备的正常工作。五、安装人员组成安装人员必须持证上岗。各安装人员职责如下表：安装日期建工价阵机关装联才一完索安装单位郑州市鸿泰建筑设备租赁有限公司分项工程施工升降机安装设备名称施工升降机型号SC200/200安装高度60m安装负责人刘建平技术负责人任森茂安全员韩世喜指挥人员杨帅安装人员张巍2016年8月20日六、施工升降机的安装1、先将导架底架及围护底架运至事
12、先准备好的基础上，用地脚螺栓连接紧固，安装好第一、二、三节标准节。标准节与底架连接好后，用经纬仪或铅垂线在两个方向上检查导架与水平的垂直度，误差小于l1000Mo2、安装基础底架四周围栏、门框，将安们与底架用螺栓相连接，调整好门框的垂直和灵活度。3、安装吊笼将转动机构上的压轮调到最大偏心位置，卸下吊笼上的安全钢及对安全有影响的滚轮，松开笼内电机上的制动器。用塔吊吊起吊笼，从导轨架上将吊笼对入导架，平稳放在适全高度的垫木上，重新安装好卸下的安全钩和滚轮，柱管的间隙为0.5mn,压轮与齿条背面的间隙为0.55Inln,传动齿轮和齿条的咬合间隙保证0.20.3mm。同时保证防坠安全器齿轮和传动轮在宽
13、度方向的中心平面处于齿条厚度的中间位置。除楔块使制动器复位，用撬棍插入联轴器孔内，每撬动一次须同时手动打开制动器，往复进行。吊笼升1米左右，拆去笼下垫木，装上缓冲弹簧，再使吊笼缓慢降至缓冲弹簧上。手动上、下运行的同时检查传动齿和齿条间隙在0.20.3mm。4、安装好吊笼顶部安全护栏。5、用塔吊将对重吊起于吊架的正方将导向轮入导轨并平稳地停靠在垫木上。6、将导轨架加高至10.5米后须在离地面9米处设置第一道附墙架，并再一次用经纬仪测量导架整体与水平的垂直偏差应5mm7、电气设备和控制系统的安装，此项工作由专职的专业电工进行，各安全控制开关接线应正确。电源相序要确保与吊笼的上、下动行方向同操纵手柄
