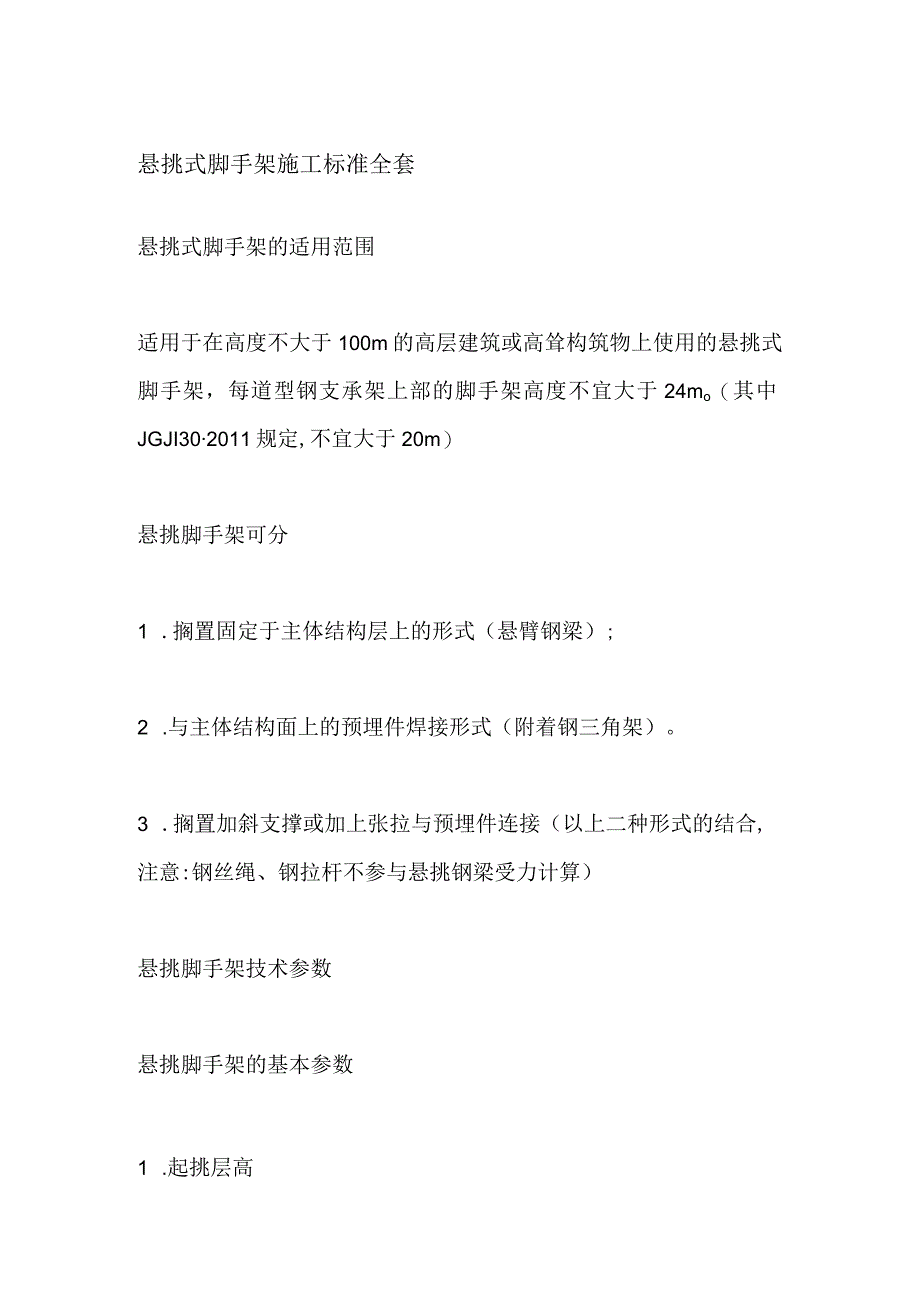

悬挑式脚手架施工标准全套.docx_第1页
第1页 / 共8页

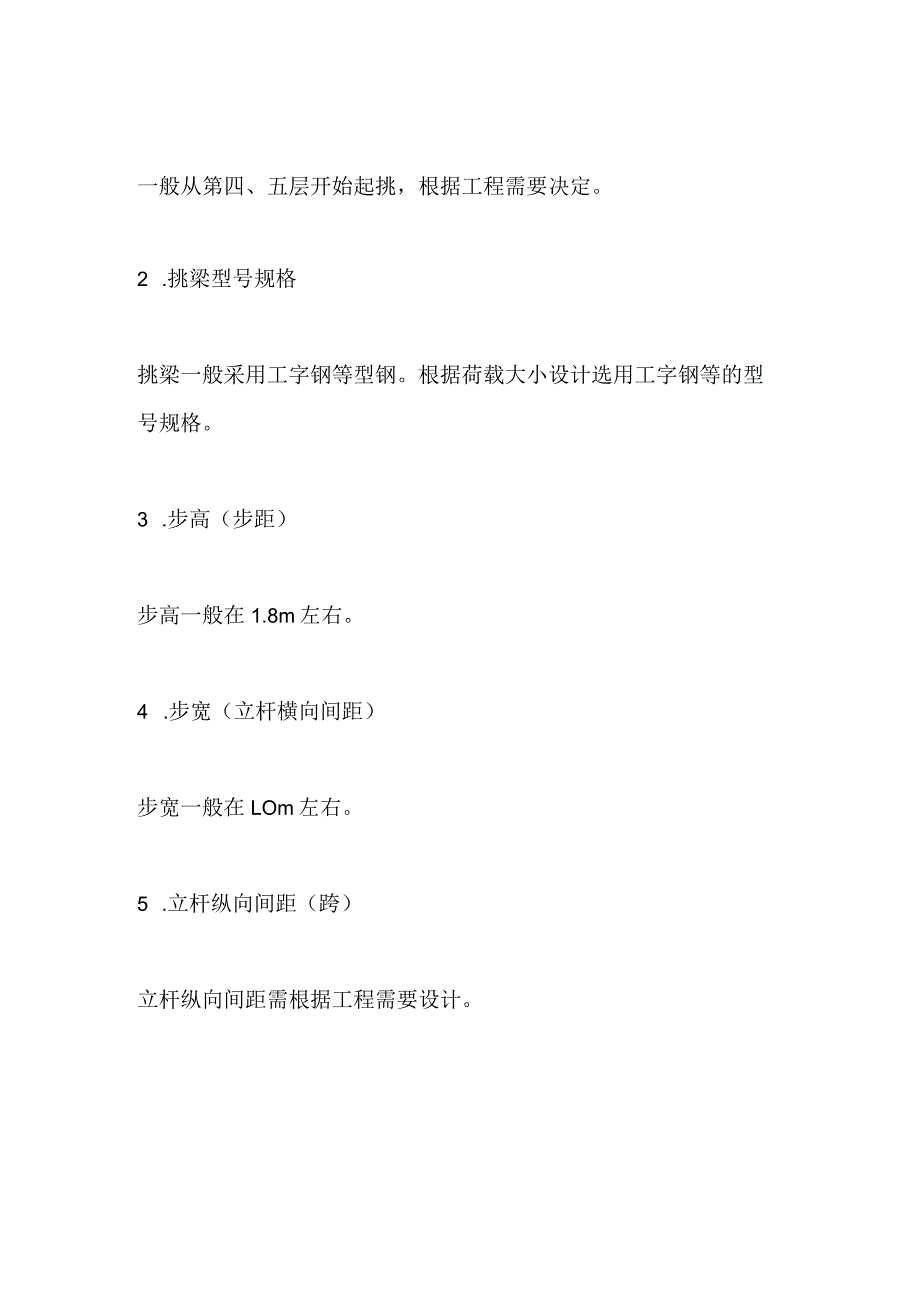

悬挑式脚手架施工标准全套.docx_第2页
第2页 / 共8页

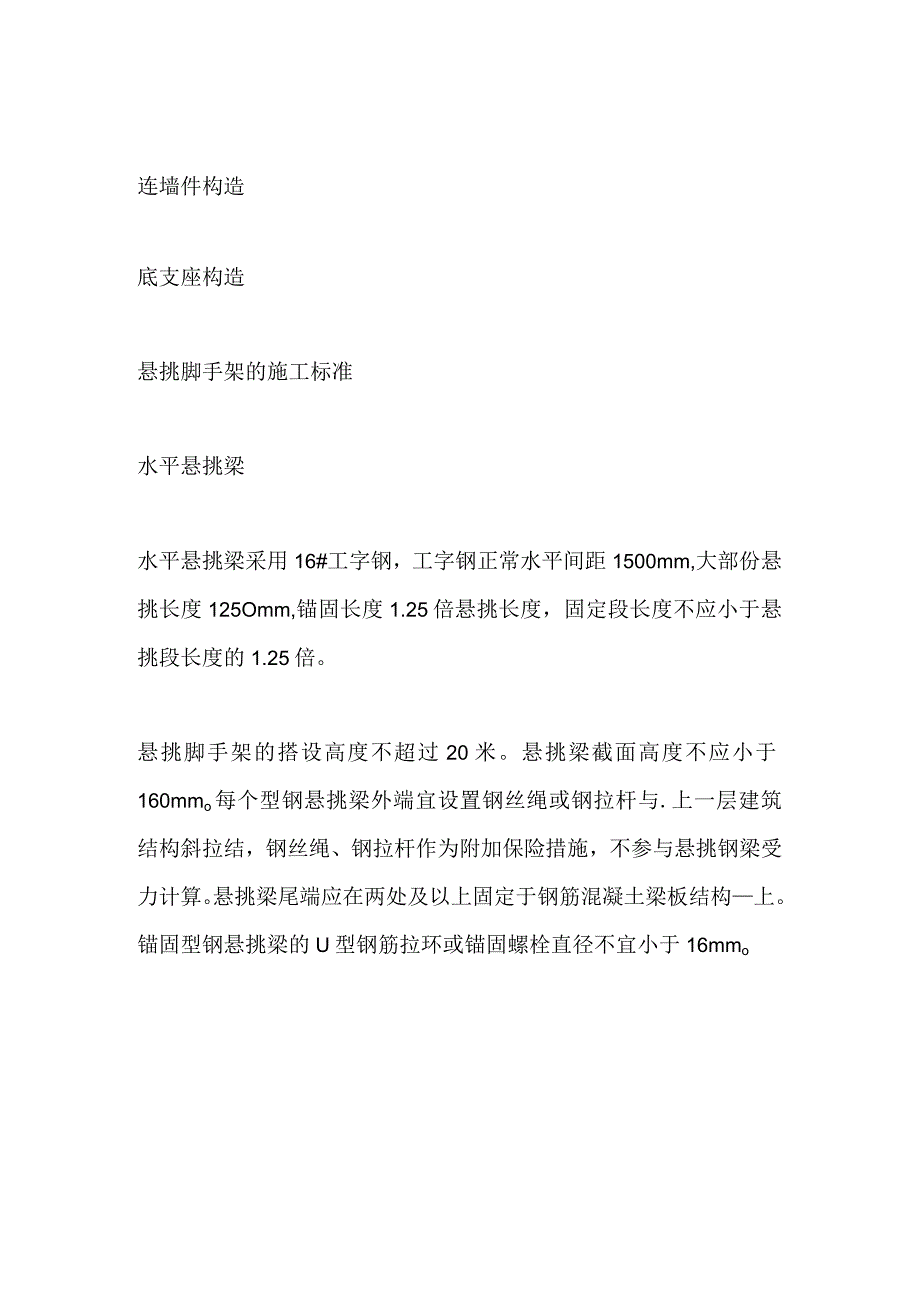

悬挑式脚手架施工标准全套.docx_第3页
第3页 / 共8页
悬挑式脚手架施工标准全套.docx_第4页
第4页 / 共8页
悬挑式脚手架施工标准全套.docx_第5页
第5页 / 共8页
悬挑式脚手架施工标准全套.docx_第6页
第6页 / 共8页
悬挑式脚手架施工标准全套.docx_第7页
第7页 / 共8页
悬挑式脚手架施工标准全套.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《悬挑式脚手架施工标准全套.docx》由会员分享,可在线阅读,更多相关《悬挑式脚手架施工标准全套.docx(8页珍藏版)》请在第壹文秘上搜索。

1、悬挑式脚手架施工标准全套悬挑式脚手架的适用范围适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架,每道型钢支承架上部的脚手架高度不宜大于24mo(其中JGJI302011规定,不宜大于20m)悬挑脚手架可分1 .搁置固定于主体结构层上的形式(悬臂钢梁);2 .与主体结构面上的预埋件焊接形式(附着钢三角架)。3 .搁置加斜支撑或加上张拉与预埋件连接(以上二种形式的结合,注意:钢丝绳、钢拉杆不参与悬挑钢梁受力计算)悬挑脚手架技术参数悬挑脚手架的基本参数1 .起挑层高一般从第四、五层开始起挑,根据工程需要决定。2 .挑梁型号规格挑梁一般采用工字钢等型钢。根据荷载大小设计选用工字钢等

2、的型号规格。3 .步高(步距)步高一般在1.8m左右。4 .步宽(立杆横向间距)步宽一般在LOm左右。5 .立杆纵向间距(跨)立杆纵向间距需根据工程需要设计。连墙件构造底支座构造悬挑脚手架的施工标准水平悬挑梁水平悬挑梁采用16#工字钢,工字钢正常水平间距1500mm,大部份悬挑长度125Omm,锚固长度1.25倍悬挑长度,固定段长度不应小于悬挑段长度的1.25倍。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mmo每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与.上一层建筑结构斜拉结,钢丝绳、钢拉杆作为附加保险措施,不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结

3、构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mmo挑梁结构及其锚固的验算内容1表示:木楔楔紧,悬挑钢梁穿墙构造悬挑钢梁楼面构造悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。型钢悬挑梁固定端应采用2个预埋锚栓与建筑结构梁板固定,锚栓应预埋至混凝土梁、板底层钢筋位置,并应与混凝土梁、板底层钢筋焊接或绑扎牢固锚固,钢筋直径为20mm构造要求U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时,钢压板尺寸不应小于100mmXlOmm(宽X厚);当采用螺栓角钢压板连接时,角钢的规格不应小于63mmX63

4、mmX6mmo锚固位置设置在楼板上时,楼板的厚度不宜小于12Omm。如果楼板的厚度小于120mm应采取加固措施。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要,但在工程结构局部有可能满足不了使用要求,局部悬挑长度不宜超过3米。钢丝绳卡安装设置I,绳卡间距不得小于钢丝绳直径的6倍。2 .工作绳卡数量不得少于3个。3 ,应在钢丝绳尾端加.个安全细卡。4 .绳卡滑鞍放在钢丝绳工作时受力的一侧,U型螺栓扣在钢丝绳的尾端。外防护脚手架安全防护立面防护脚手架外侧满挂密目安全网,有条件的地区可采用蓝色密目安全网进行全封闭。脚手架钢管表面刷黄色油漆,剪刀撑和踢脚板表面刷红白相间警示色。每隔一组或两组剪刀撑

5、设置一道30Omm高踢脚板,固定于立杆内侧。底层脚手架外侧悬挂3号和4号提示牌。剪刀撑和横向斜撑高度在24m以下的脚手架,必须在外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨,并不小于6m。斜杆与地面的倾角宜在45-60度之间。高度在21m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。一字型、开口型双排架两断口必须设置横向斜撑;24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。剪刀撑斜杆的接长必须采用搭接,搭接长度不小于Im,且不少于两扣件紧固。水平防护(主体结构施工)主体施工阶段,施工层、拆模层、脚手架

6、第二层必须满铺脚手板,脚手板离建筑物结构的距离满足规范要求。(2)从第二层起,应每隔12米设置一道硬质隔断防护,并在其中间部位张挂水平安全网。脚手板铺设时严禁出现探头板,脚手板端头应用中4mm镀锌铁丝固定在小横杆上。拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂5号提示牌。提示牌每隔30米设置处处,每层每面不少于2处脚手架立杆定位筋做法在悬挑梁上立杆固定的相立位置预先焊接中25竖向钢筋头,长度150mm,作为架体立杆的定位支座,同一根悬挑梁上的25钢筋头内外立杆向距力1050mmo连接件设置连墙件竖向间距不大于2倍步距,水平间距不大于3倍纵距,每根连墙件覆盖面积不大于27m2悬挑脚手架的特殊部位(转角、楼板缺失处等)在建筑的阳角、阴角等转折部位,必须经计算确定挑架参数,采取可靠的构造措施保证安全。转角处支撑布置转角处支撑加强楼梯间、电梯井处支撑布置在电梯洞口或楼梯间处,无法使用钢筋卡环在楼板上锚固时,采用外挑架下方设置10号槽钢支撑的形式。
