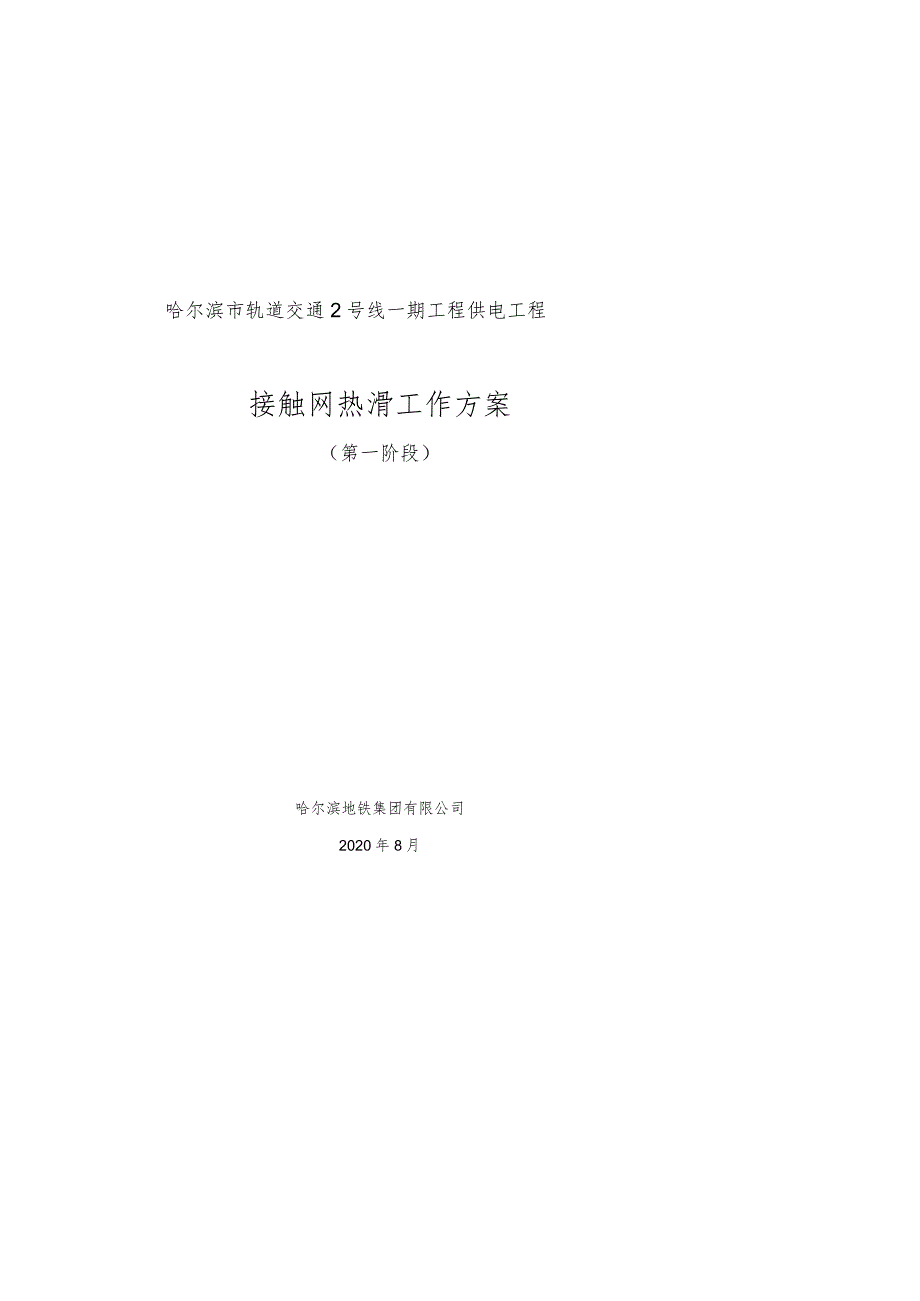

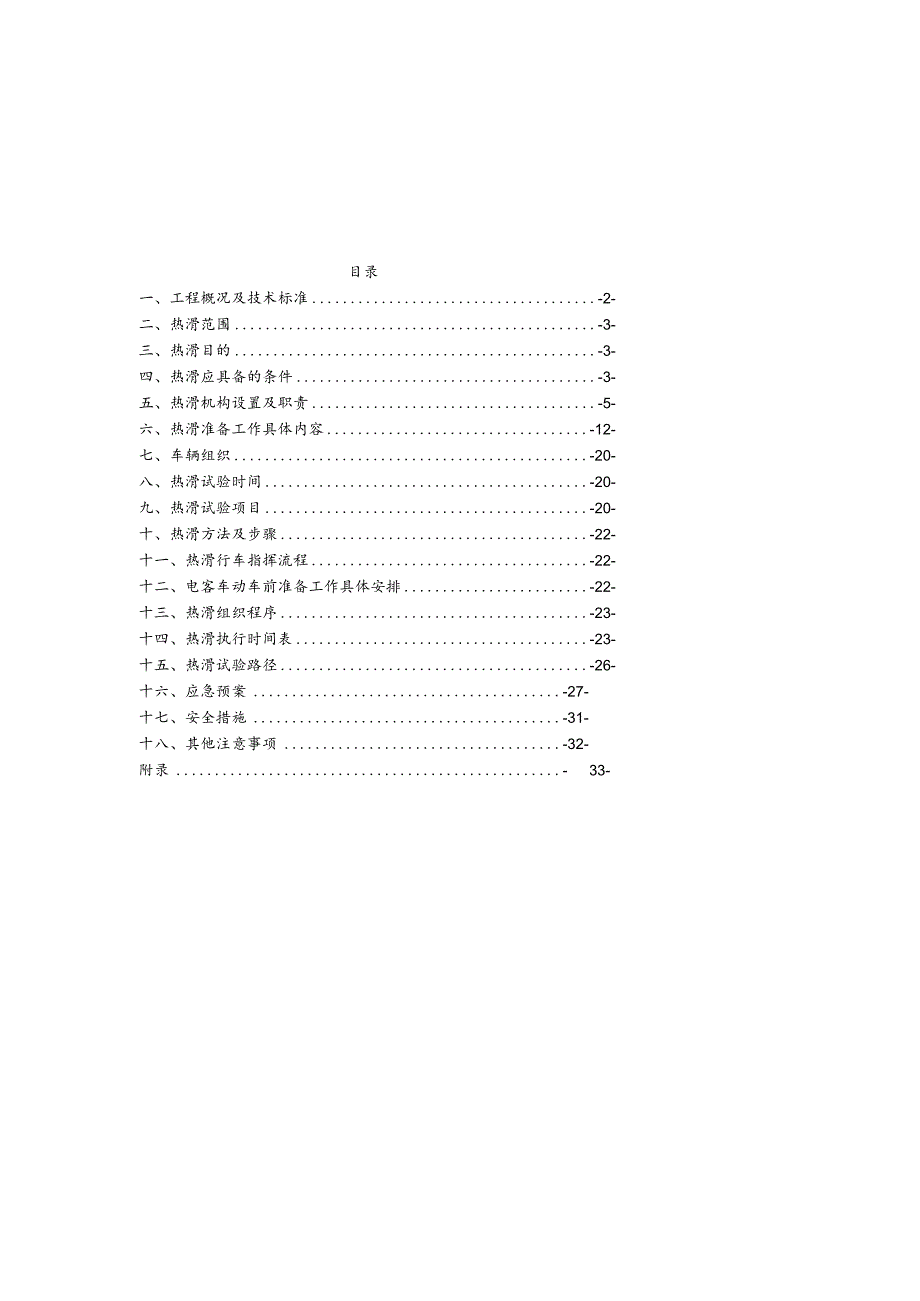

1、哈尔滨市轨道交通2号线一期工程供电工程接触网热滑工作方案（第一阶段）哈尔滨地铁集团有限公司2020年8月目录一、工程概况及技术标准-2-二、热滑范围-3-三、热滑目的-3-四、热滑应具备的条件-3-五、热滑机构设置及职责-5-六、热滑准备工作具体内容-12-七、车辆组织-20-八、热滑试验时间-20-九、热滑试验项目-20-十、热滑方法及步骤-22-十一、热滑行车指挥流程-22-十二、电客车动车前准备工作具体安排-22-十三、热滑组织程序-23-十四、热滑执行时间表-23-十五、热滑试验路径-26-十六、应急预案-27-十七、安全措施-31-十八、其他注意事项-32-附录-33-为提前谋划2号

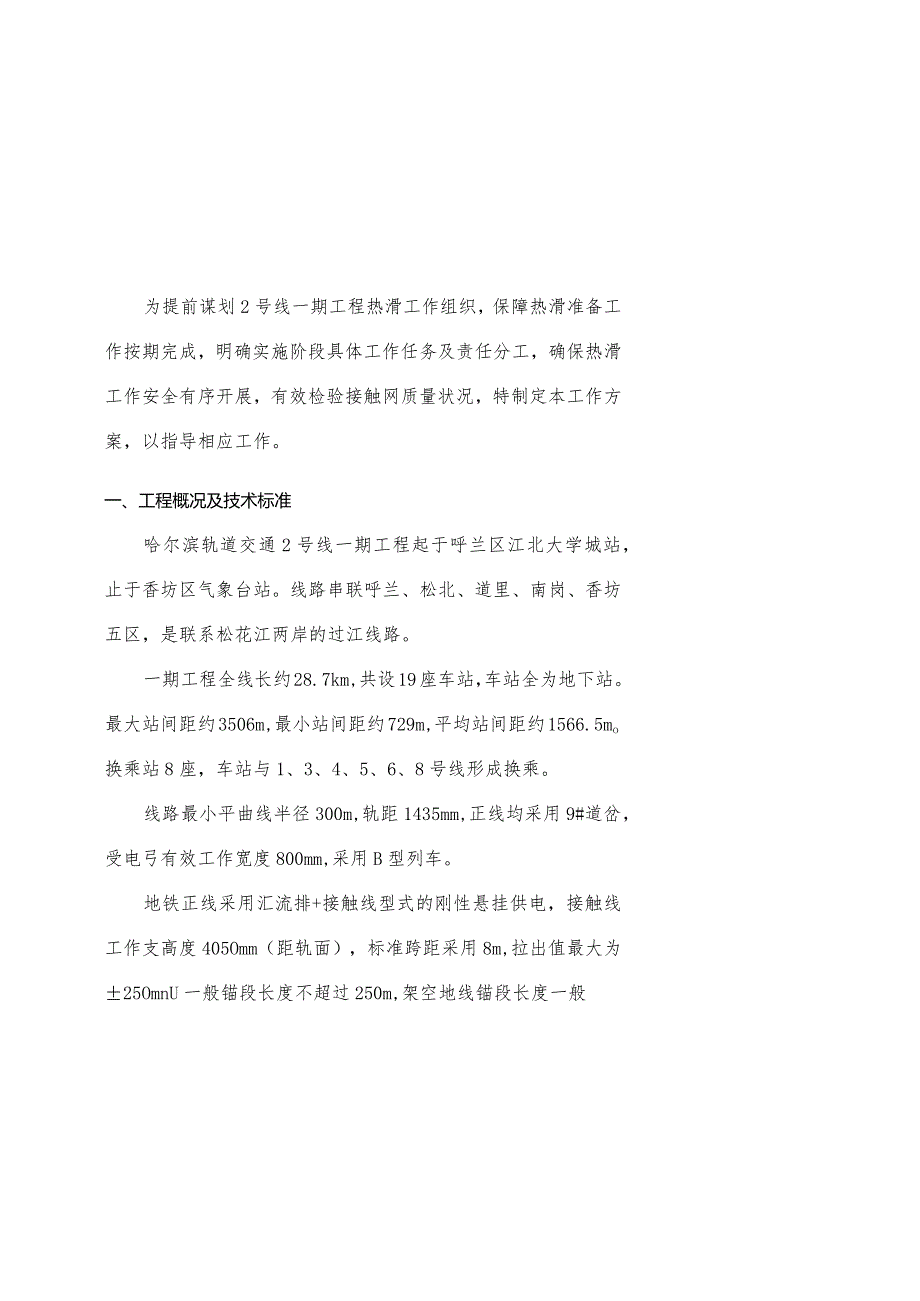

2、线一期工程热滑工作组织，保障热滑准备工作按期完成，明确实施阶段具体工作任务及责任分工，确保热滑工作安全有序开展，有效检验接触网质量状况，特制定本工作方案，以指导相应工作。一、工程概况及技术标准哈尔滨轨道交通2号线一期工程起于呼兰区江北大学城站，止于香坊区气象台站。线路串联呼兰、松北、道里、南岗、香坊五区，是联系松花江两岸的过江线路。一期工程全线长约28.7km,共设19座车站，车站全为地下站。最大站间距约3506m,最小站间距约729m,平均站间距约1566.5mo换乘站8座，车站与1、3、4、5、6、8号线形成换乘。线路最小平曲线半径300m,轨距1435mm,正线均采用9#道岔，受电弓有效
3、工作宽度800mm,采用B型列车。地铁正线采用汇流排+接触线型式的刚性悬挂供电，接触线工作支高度405Omm（距轨面），标准跨距采用8m,拉出值最大为25OmnU一般锚段长度不超过250m,架空地线锚段长度一般不大于2000mo二、热滑范围本方案适用于哈尔滨市轨道交通2号线一期工程供电工程。冷滑范围包括：哈北车辆基地库内L27-L28股道，库外LT股道至出段线（右线），正线哈尔滨北站站、大耿家站、龙川路站右线。三、热滑目的接触网进行全面静杰检查、冷滑试验合格后，在接触网受电条件下，对接触网质量状况进行的动态试验检查。即通过受电弓与接触线接触，检测弓网磨合状态，保证车辆安全可靠受电。检查接触网系
4、统设备安装和调试的性能在受电状态下是否符合设计要求，检验接触网的安装质量能否满足机车运行要求,是联调联试的准备阶段。四、热滑应具备的条件1.接触网已经送电，各牵引混合变电所、主变电所有人值守;2 .区间具备临时照明；3 .具备摄像监测设备一套，用于监测弓网受流状况；4 .具备热滑用电客车一列（车上配置灭火器），热滑视频记录摄像头完成安装，车辆完成调试具备动车条件；5 .热滑区段限界检查已完成，侵限问题已全部整改完毕并通过确认符合标准，无影响行车的障碍物；6 .接触网受电前发布接触网已受电、线路封锁等安全通告,并于热滑前三天在沿线所有出入口、重要通道处张贴接触网受电、线路封锁、进行热滑试验告示；
5、7 .临时车挡安装完毕；8 .通信系统LTE功能具备现场指挥条件；9 .各道岔分别安排一名信号专业人员负责道岔操作，一名轨道专业人员负责道岔钩锁，轨道专业人员负责向行调报告钩锁完成；10 .热滑区段具备动车条件，并且清除了一切影响热滑车行车的杂物；IL供电施工单位提供一台工程车用于救援（停于车辆基地内）；12 .沿线轨道线路已完全封闭，各车辆段、车站及区间所有可能进入轨行区的入口都已封闭，并有专人把守，严禁非试验人员进入；13 .参与热滑各部门需在热滑前向参与人员进行交底，落实各岗位人员工作，分配劳保用品；14 .巡道工程车出段前，热滑进路必须办理完毕，进路上的道岔必须置于正确位置；15 .接
6、触网终端标示牌已安装到位，在热滑起点和终点左右线设置临时红闪灯。五、热滑机构设置及职责2号线一期工程接触网热滑工作由运营事业总部总体部牵头组织；建设分公司、运营事业总部总体部、工程部、安质部负责完成热滑前期各项准备工作及热滑试验现场保障；运营事业总部指挥中心负责行车组织及行车调度、指挥；运营事业总部工程部系统专业组负责试验过程观测与记录。具体机构及职责如下:1 .领导小组组长：刘宝玉成员：范国荣、姜安顾问：李耀宗、李广俊、（申通咨询专家）职责：负责整个热滑准备及热滑过程的领导工作。2 .现场指挥组组长：范国荣成员：丁磊、赵云龙、邹永志、王皓、王洪祥、姜海波、公严鸿、卢琦、唐红金、胡艳伟、刘伟伟
7、职责：负责热滑当天现场的总体指挥、组织协调。3 .总体协调组组长：丁磊（总体部）成员：邹永志、王皓、王洪祥、姜海波、公严鸿、卢琦、唐红金、胡艳伟、刘伟伟联络人：徐冰、孙明月职责：负责热滑工作总体协调。组织召开工作讨论会；组织土建、供电、轨道、通信、信号、车辆基地等专业完成热滑前的建设任务，场地、设备达到热滑条件；组织开展热滑准备工作及配套保障措施；负责协调制约热滑的各类问题，确认热滑各项准备工作的完成情况；负责跟踪热滑试验现场推进情况,跟踪热滑进度、掌握热滑试验存在问题；负责组织制定问题整改计划并跟踪整改；组织对热滑场地进行恢复。4 .设备保障组组长：邹永志（工程部-系统专业组）成员：吉泽成、
8、苏洋、武广君、董光、张兵涛、庄新建王志斌、王介友、孙超、赵文斌、母望文、崔行旺联络人：魏佑博职责：制定热滑前工程目标，组织供电、通信、信号施工单位完成热滑前的建设任务，设备达到热滑条件；组织制定热滑试验保障措施，通信专业负责热滑当天通讯保障；负责配合开展热滑条件检查及安全检查；供电专业负责组织接触网送电相关工作，负责热滑试验技术把控、监管试验监测和问题记录、制定接触网问题整改计划、组织实施接触网问题整改及复查，组织施工单位出具热滑试验报告等。5 .机电保障组组长：王洪祥（工程部-机电设备组）成员：吕世龙、刘显宇联络人：王华伟职责：梳理现阶段水管、动照、站台门等专业施工进度，制定热滑前水管、动照
9、、站台门等专业工程目标，组织相关施工单位完成热滑前的建设任务；负责保障热滑期间的区间照明;组织机电施工单位制定热滑区段各车站轨行区封闭方案、车站出入口看护方案，并组织实施。6 .车辆及场段保障组组长：王皓（工程部-车辆场段组）成员：张天帅、赵鹏、姜宇、范金宝、曾昭强联络人：赵鹏职责：梳理现阶段车辆段施工进度，制定热滑前车辆段工程目标，组织施工单位完成相关建设任务；制定车辆段及出入段线轨行区封闭措施及配套保障措施，统一车辆段轨行区进出管理口径；制定车辆段封闭及出入口安保方案；组织施工单位制定车辆段安全看护方案，负责车辆段内土建施工的安全防护,严禁车辆段施工人员进入热滑轨行区。组织首列车到货及接车
10、相关工作；组织对首列车进行相关调试；与供电专业对接安装摄像检测装置，满足弓网检测要求；组织随车技术人员于热滑当天随车保障列车正常运行；负责组织司机承担热滑当天电客车驾驶任务。7 .轨道保障组组长：姜海波（工程部-轨道监管组）成员：刘军、孙振明、高凯、车彦海、贺兴发联络人：王冰职责：制定热滑前轨道工程目标，组织施工单位完成相关建设、调试任务；完成临时车档安装；组织对线路进行出清，确认线路状态满足热滑条件；热滑试验当天负责道岔操作及钩锁，并向行车指挥汇报进路。8 .外部供电保障组组长：丁磊（外部供电组）成员：王鹏博、白方周、苏子天、郭大伟联络人：郭大伟职责：制定热滑前外部供电工程目标，组织施工单位
11、完成相关建设任务；主变电所完成送电，具备向牵引供电系统送电条件；热滑当天外部供电专业负责对主变电所正常运转进行保障。9 .土建保障组组长：（建设分公司）成员：张基明、王勋、王凯、常洲联络人：职责：负责热滑区段土建施工的安全看护工作，严禁土建施工人员进入车站站台层及热滑轨行区。10 .调度指挥组组长：公严鸿成员：刘炳强、靳添舟、张跃、韩石、李娇娇、赫亮、王健博、曹国庆、裴立伟、张鸿瑞、时永学、唐洪波联络人：靳添舟职责：负责制定热滑行车指挥流程、明确电客车动车前准备工作具体安排、热滑组织程序，编制热滑行车时间表、热滑试验路径等热滑行车实施相关内容；组织向热滑司机进行交底,联合司机、指挥人员对现场环
12、境进行查看；热滑当天负责临时接管热滑区段的行车指挥权；负责向各道岔操作、站台出清确认人员下达调度命令；负责热滑过程中列车动车前的进路确认及热滑过程中行车指挥工作。IL安全监察组组长：卢琦成员：韩咏麟联络人：韩咏麟职责：安排专人包干负责轨行区封闭期间车辆段关键位置的安全监管工作，确保现场安全管控及措施到位；负责进行电客车登乘人员提前审批及登乘证的颁发及监管工作。12应急保障组组长：丁磊成员：卢琦、韩咏麟、解凯森、董光、张冰涛职责：负责组织相关部门、施工单位开展热滑前的运营预-Il-案编制和桌面演练；负责处理热滑过程中的突发事件。六、热滑准备工作具体内容（一）总体协调组具体工作1.收集各专业热滑前
13、施工计划、调试计划，统筹各项施工、调试工作安排；2 .组织各工作组开展热滑准备工作，制定相关实施方案和配套保障措施并进行审核；3 .组织召开热滑工作协调会，解决制约热滑的各类问题，确认热滑各项准备工作的完成情况；4 .组织各工作组提报参与热滑工作人员名单，确定添乘人员名单；6 .热滑当天跟踪试验现场推进情况，跟踪进度、掌握试验存在问题；7 .组织相关专业编制问题整改计划，跟踪整改进度；8 .组织对热滑场地进行恢复。（二）设备保障组具体工作信号专业1.制定热滑前信号施工计划及调试工作计划，明确各项施工任务、调试任务具体完成时间；2 .组织施工单位按期完成施工及调试；3 .组织对热滑轨行区信号施工
14、人员、机具进行出清，并配合开展热滑前线路清理检查；4 .梳理热滑区段道岔统计表，内容包括道岔编号、道岔位置、定位、反位等内容，并提前向调度指挥组交底，便于热滑当天行车指挥人员掌握道岔信息。通信专业1.制定热滑前通信施工计划及调试工作计划，明确各项施工任务、调试任务具体完成时间；5 .组织施工单位按期完成施工及调试；6 .组织对热滑轨行区通信施工人员、机具进行出清并配合开展热滑前线路清理检查；7 .制定热滑试验当天车辆段、出段线及正线热滑区段的通讯实施方案，保证热滑试验过程中各岗位人员间的正常通讯；同时需提前制定通讯保障措施，保证一旦出现通讯中断故障，能够及时采取措施恢复通讯；提前完成各通讯组的
15、设置工作，组织各专业提报所需手台数量完成手持台的发放；8 .热滑试验当天组织专人负责通讯保障。供电专业1 .制定热滑前供电施工计划及调试工作计划，明确各项施工任务、调试任务具体完成时间；2 .组织施工单位按期完成施工及调试，完成接触网送电，具备热滑试验条件；完成热滑区域当天的送电与确认工作。3 .组织对热滑轨行区供电施工人员、机具进行出清并配合开展热滑前线路清理检查；4 .组织施工单位提前准备摄像监测设备，并与车辆专业对接完成安装调试；提前协调准备轨道车及过度车钩在热滑当天备用；5 .组织专人进行热滑当天随车技术指导并全过程监督问题记录；6 .组织专人对热滑当天各牵引变电所的正常运行进行保障，监测记录供电电流数据曲线，便于后续分析；组织成立牵引变设备应急抢修队伍，保障牵引变故障及时恢复。7 .组织施工单位安排现场施工负责人，全面负责接触网热滑试验的问题处理工作，组织建立接触网应急抢修队伍，保障接触网故障及时恢复；8 .组织施工单位安排现场安全负责人，全面负责接触网热滑试验的安全工作，人身安全，发现问题及时解决，必要时采取紧急措施；9 .
