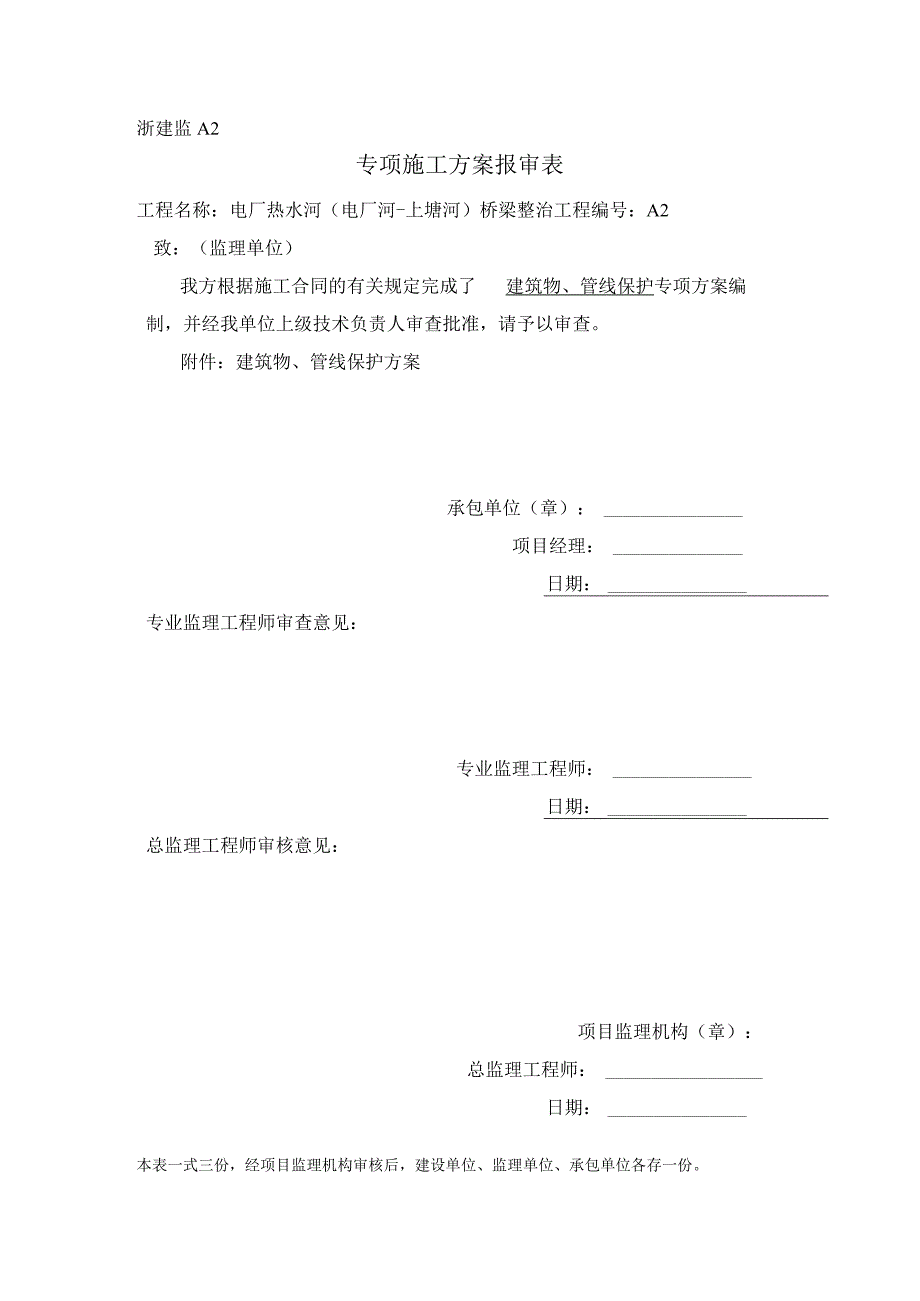

1、浙建监A2专项施工方案报审表工程名称：电厂热水河（电厂河-上塘河）桥梁整治工程编号：A2致：（监理单位）我方根据施工合同的有关规定完成了建筑物、管线保护专项方案编制，并经我单位上级技术负责人审查批准，请予以审查。附件：建筑物、管线保护方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。专项施工方案审批表工程名称电厂热水河（电厂河-上塘河）桥梁整治工程方案名称建筑物、管线保护方编制人编制时间2009.4.20编制概况：按照施工组织设
2、计安排，项目部组织了有关管理、技术人员，结合工程现场情况，编制了本专项施工方案，并经项目部技术负责人审核，现予上报，请予批复。项目技术负责人：上报时间：年月日审核意见:审核人：日期：审批意见:批准人：日期：电厂热水河（电厂河一上塘河）桥梁整治工程建筑物管线保护方案 制核编审2009-4-20建筑物及管线保护方案（一）概述电厂热水河（电厂河-上塘河）桥梁整治工程属新建桥梁及整治工程项目，工程范围内多为已建道路，并且有房屋建筑，各类线杆及已建的污水管线、电信管线、供水管线等,并且已建管道纵横交错多，由于业主所提供的地下管线图中，无详细说明其轴线位置及标高分布情况，本着安全第一，文明施工的原则，我们
3、将采取以下措施，切实有效地做好各类管线及建、构筑物的保护工作。（二）组织管理措施（1）建立项目的专职管线保护员组成的监护体系，把保护措施，加固方案落到实处。具体组织管理网络如下：（2）施工前，详细阅读、熟悉地下管线图纸等资料，并把保护地下管线措施方案作为重点进行各级交底。（3）在沟槽开挖前必须挖好样洞，尤其是路口和居民进出口的通道处样洞应加密，摸清周围管线实际走向、埋深、管径等分布情况，对于地下管线情况不明的地段应当采取人工开挖沟槽，严禁机械盲目开挖，不准野蛮施工。（4）施工过程中发现管线现状与交底内容、样洞资料不符合或宜接危及管线安全异常情况时，应立即通知业主和有关管线单位到场研究，未有结论
4、前，不得擅自处理。（5）管线挖出后，通知业主和公用管线单位派人监护，共同商量，决定具体加固措施，一般用钢丝绳、花兰螺丝吊固，上面覆盖草包及其它保护物，防止外击碰伤管线，重要管线必须派人监护、跟踪观测。（三）实施各类管线或建筑物保护措施流程如下：（四）房屋保护措施根据现场踏勘，桥梁施工范围内的房屋极大多数为公司及居民房屋，层数1层、2层、3层不等，采用业主及设计提供的导线点进行测量放样，放出桥台开挖边线，并且将附近的房屋位置正确地表示在图纸上，明确相互之间的关系，及时向业主征求意见，以便业主早日可以采取相应的应急措施，考虑采用保护措施还是采取拆迁措施。当承台基坑开挖施工时，若房屋未能及时拆迁，或
5、横穿支管离房屋较近时，应对房屋结构进行彻底调查模清，根据实际情况，采取相应的保护措施。（1）当沟槽开挖线距房屋大于4米，沟槽开挖深度小于3米时，一般采用基坑两侧密排钢板桩支护坑壁，圆木水平支撑的方法保护，同时应派人进行监护，遇自然地面开裂、沉陷等异常情况时，当即填满沟槽，确保房屋稳定。（具体计算详见深基坑方案）（2）当沟槽开挖线距房屋小于4米，沟槽开挖深度大于3米时，拟采取水泥搅拌桩围护的方法保护，围护桩密打4排以上，桩与桩之间搭接10厘米，使水泥桩形成一道整体挡墙，增强整体抗剪能力。围护桩长一般大于8米，水泥掺入量大于15%,成桩均应复喷复搅至桩底，保证桩体上下均匀，强度基本一致。必要时，可
6、在沟槽开挖时再加插钢板桩双围护，确保安全。（五）对电杆、电信杆等线杆类保护措施（1）对于单向架空线类的电杆、电信杆等线杆，原则上在施工范围内协商向外迁移，可在该电杆的前后，拟建工程红线边设置二根杆件，将架空线固定在新立设的杆件，然后将中间杆件取消的方法进行调换，调换最好由该杆件本单位实施，我公司负责配合。若确需我公司施工，必须征得该杆件单位的同意后方可实施，当然对于电杆、高压电杆类必须由电力部门方可施工。（2）对于有纵横交错架空线的杆件，一般迁移困难较大，迁移时间较长，当管道开挖施工时，若电杆未及时迁移，一般沟槽开挖线与电杆间距小于4米时，沟槽开挖对电杆可能产生影响，应采取保护措施，当沟槽开挖
7、线与电杆间距大于4米，开挖深度小于3米时，施工时应加强观测，桥梁施工时，也要对未迁移的电杆采取保护措施，具体安排如下：a、电杆周围与基坑开挖侧地面下用钢板桩打入地下，入土深度以确保基坑底线下1.5米以上，上加锚杆锚固，再用抱箍在原地面部分抱紧，并用槽钢夹牢，稳固电杆下端，电杆中上部用抱箍加风缆斜拉。风缆在不影响交通和施工的前提下，设于四边对称拉固。b、桥梁承台开挖施工时，上属保护措施同样不能取消，尽可拆除风缆。（3）施工前应弄清地下电缆位置，实施时采用人工开挖，挖出后毛竹劈开抱位，上部型钢作护梁，纲丝绳拉紧。（4）电杆应做好醒目标志，夜间注意照明，必要时在电杆上挂设红灯。（5）积极与业主和电力
8、部门联系，安排合适的移位时间。（六）管线保护方案1、桥梁施工时，由于目前横穿老桥的管线分布位置及轴线不明确，在桥梁施工前先确定原有管线的位置、标高，并且绘制详细的平面图、剖面图，并把有关图纸上交业主、监理及设计，以便于设计及时调整桩距及采用应急措施，确保老管线与新工程妥善衔接，组成一体。2、由于目前老管线位置不明确，进场后应立即探明管线的位置及标高，平行管线每30米左右挖一样洞，横穿管线挖纵向探沟，并做好记录及标志，以便对症下药进行施工安排，确保安全。3、在型钢或贝雷桁架上悬挂各类管线必须采用花篮螺栓及钢丝绳，严禁采用铅丝或钢筋，以防止铅丝或钢筋骤然断裂，影响管线的安全。（七）发生意外情况的处理措施1、工地负责人应该临危不惧，一方面向有关管线单位反映，要求组织抢险，另一方面即报建设单位及自己上级主管部门领导。2、保护事故现场，把事故地点用湖蓝或红白带围起来，组织临时纠察队，维护好现场和附近居民、厂家等安全，防止伤害行和和事故扩大。3、施工单位领导及时组织人力、物力、财力，主动配合公用管线单位全力以赴，投入抢险任务，现场办工尽量缩短时间，使管线抢修尽快恢复，减少国家损失。4、分析事故原因，按照“三不放过”的原则查清事故原因，分清事故责任，提出整改措施，杜绝类似事故发生。
