《钢结构建筑事故分析 材料事故.docx》由会员分享，可在线阅读，更多相关《钢结构建筑事故分析 材料事故.docx（4页珍藏版）》请在第壹文秘上搜索。

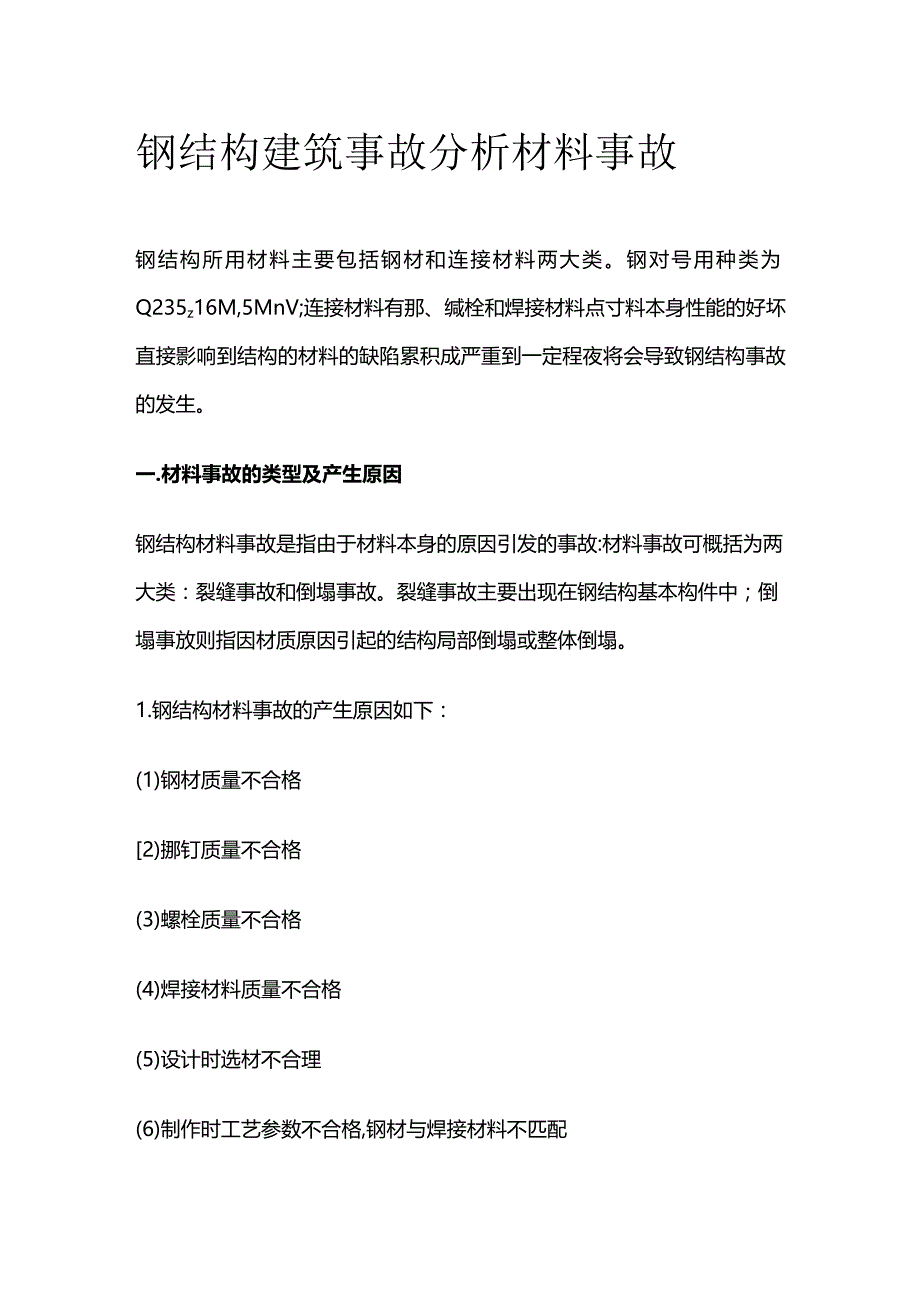

1、钢结构建筑事故分析材料事故钢结构所用材料主要包括钢材和连接材料两大类。钢对号用种类为Q235z16M,5MnV;连接材料有那、缄栓和焊接材料点寸料本身性能的好坏直接影响到结构的材料的缺陷累积成严重到一定程夜将会导致钢结构事故的发生。一.材料事故的类型及产生原因钢结构材料事故是指由于材料本身的原因引发的事故:材料事故可概括为两大类：裂缝事故和倒塌事故。裂缝事故主要出现在钢结构基本构件中；倒塌事放则指因材质原因引起的结构局部倒塌或整体倒塌。1.钢结构材料事故的产生原因如下：(1)钢材质量不合格2)挪钉质量不合格(3)螺栓质量不合格(4)焊接材料质量不合格(5)设计时选材不合理(6)制作时工艺参数不

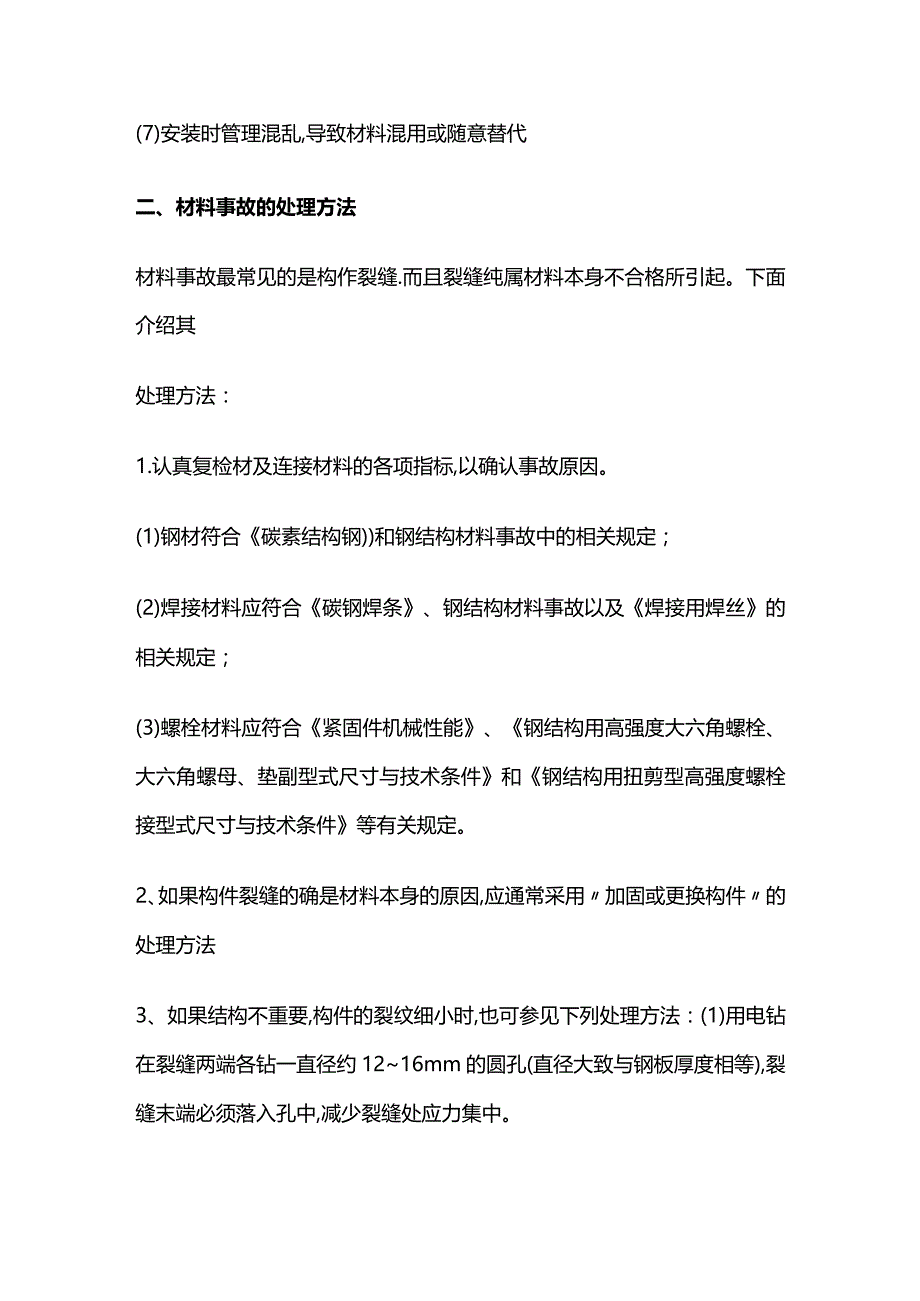

2、合格,钢材与焊接材料不匹配(7)安装时管理混乱,导致材料混用或随意替代二、材料事故的处理方法材料事故最常见的是构作裂缝.而且裂缝纯属材料本身不合格所引起。下面介绍其处理方法：1.认真复检材及连接材料的各项指标,以确认事故原因。(1)钢材符合碳素结构钢)和钢结构材料事故中的相关规定；(2)焊接材料应符合碳钢焊条、钢结构材料事故以及焊接用焊丝的相关规定；(3)螺栓材料应符合紧固件机械性能、钢结构用高强度大六角螺栓、大六角螺母、垫副型式尺寸与技术条件和钢结构用扭剪型高强度螺栓接型式尺寸与技术条件等有关规定。2、如果构件裂缝的确是材料本身的原因,应通常采用加固或更换构件的处理方法3、如果结构不重要,构

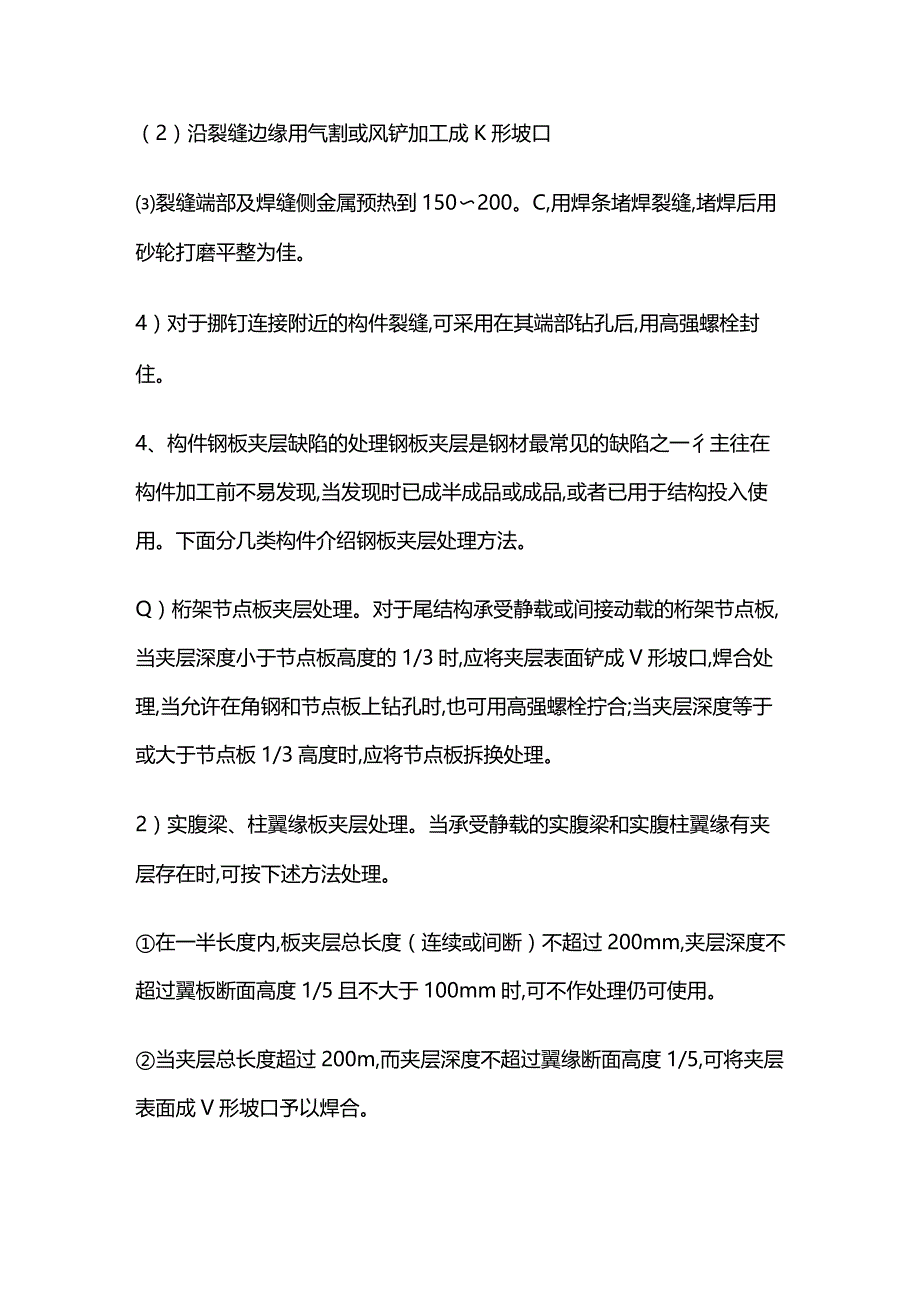

3、件的裂纹细小时,也可参见下列处理方法：(1)用电钻在裂缝两端各钻一直径约1216mm的圆孔(直径大致与钢板厚度相等),裂缝末端必须落入孔中,减少裂缝处应力集中。（2）沿裂缝边缘用气割或风铲加工成K形坡口裂缝端部及焊缝侧金属预热到150200。C,用焊条堵焊裂缝,堵焊后用砂轮打磨平整为佳。4）对于挪钉连接附近的构件裂缝,可采用在其端部钻孔后,用高强螺栓封住。4、构件钢板夹层缺陷的处理钢板夹层是钢材最常见的缺陷之一彳主往在构件加工前不易发现,当发现时已成半成品或成品,或者已用于结构投入使用。下面分几类构件介绍钢板夹层处理方法。Q）桁架节点板夹层处理。对于尾结构承受静载或间接动载的桁架节点板,当夹层
4、深度小于节点板高度的1/3时,应将夹层表面铲成V形坡口,焊合处理,当允许在角钢和节点板上钻孔时,也可用高强螺栓拧合;当夹层深度等于或大于节点板1/3高度时,应将节点板拆换处理。2）实腹梁、柱翼缘板夹层处理。当承受静载的实腹梁和实腹柱翼缘有夹层存在时,可按下述方法处理。在一半长度内,板夹层总长度（连续或间断）不超过200mm,夹层深度不超过翼板断面高度1/5且不大于100mm时,可不作处理仍可使用。当夹层总长度超过200m,而夹层深度不超过翼缘断面高度1/5,可将夹层表面成V形坡口予以焊合。当夹层深度末超过冀缘断面高度1/2时,可在夹层处钻孔,用高强螺栓拧合，此时应验算钻孔所削弱的截面;当夹层深度超过翼缘断面高度1/2时,应将夹层的一边翼缘板全部切除,另换新钢板。5.焊缝裂纹处理。对于焊缝裂纹,原则上要刨掉重焊（用碳弧气刨或风铲），但对承受静载的实腹梁翼缘和腹板处的焊缝裂纹,可采用在裂纹两端钻上止裂孔,并在两板之间加焊短斜板方处理,斜板厚度应大于裂纹长度。
