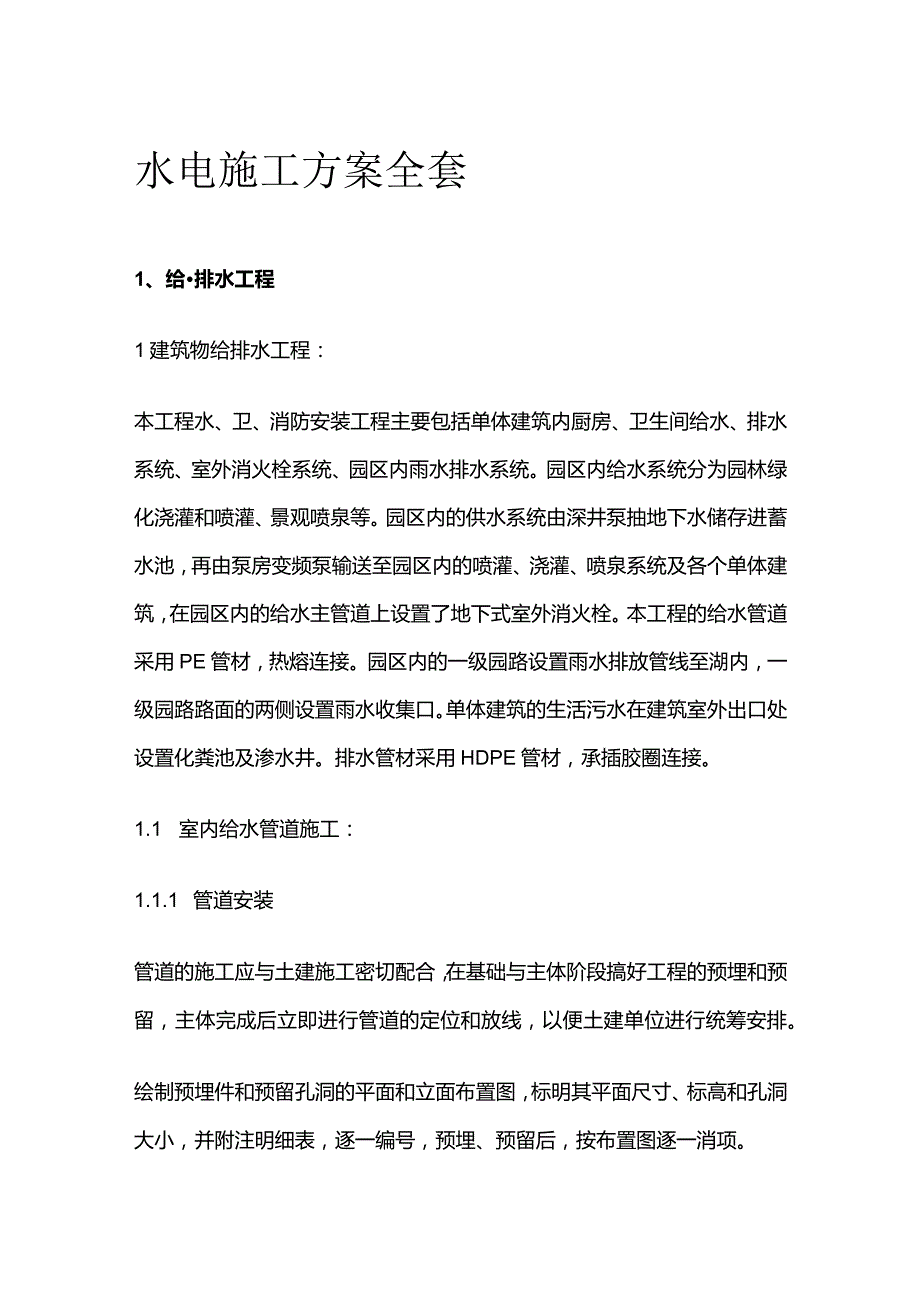

1、水电施工方案全套1、给排水工程1建筑物给排水工程：本工程水、卫、消防安装工程主要包括单体建筑内厨房、卫生间给水、排水系统、室外消火栓系统、园区内雨水排水系统。园区内给水系统分为园林绿化浇灌和喷灌、景观喷泉等。园区内的供水系统由深井泵抽地下水储存进蓄水池，再由泵房变频泵输送至园区内的喷灌、浇灌、喷泉系统及各个单体建筑，在园区内的给水主管道上设置了地下式室外消火栓。本工程的给水管道采用PE管材，热熔连接。园区内的一级园路设置雨水排放管线至湖内，一级园路路面的两侧设置雨水收集口。单体建筑的生活污水在建筑室外出口处设置化粪池及渗水井。排水管材采用HDPE管材，承插胶圈连接。1.1 室内给水管道施工：1

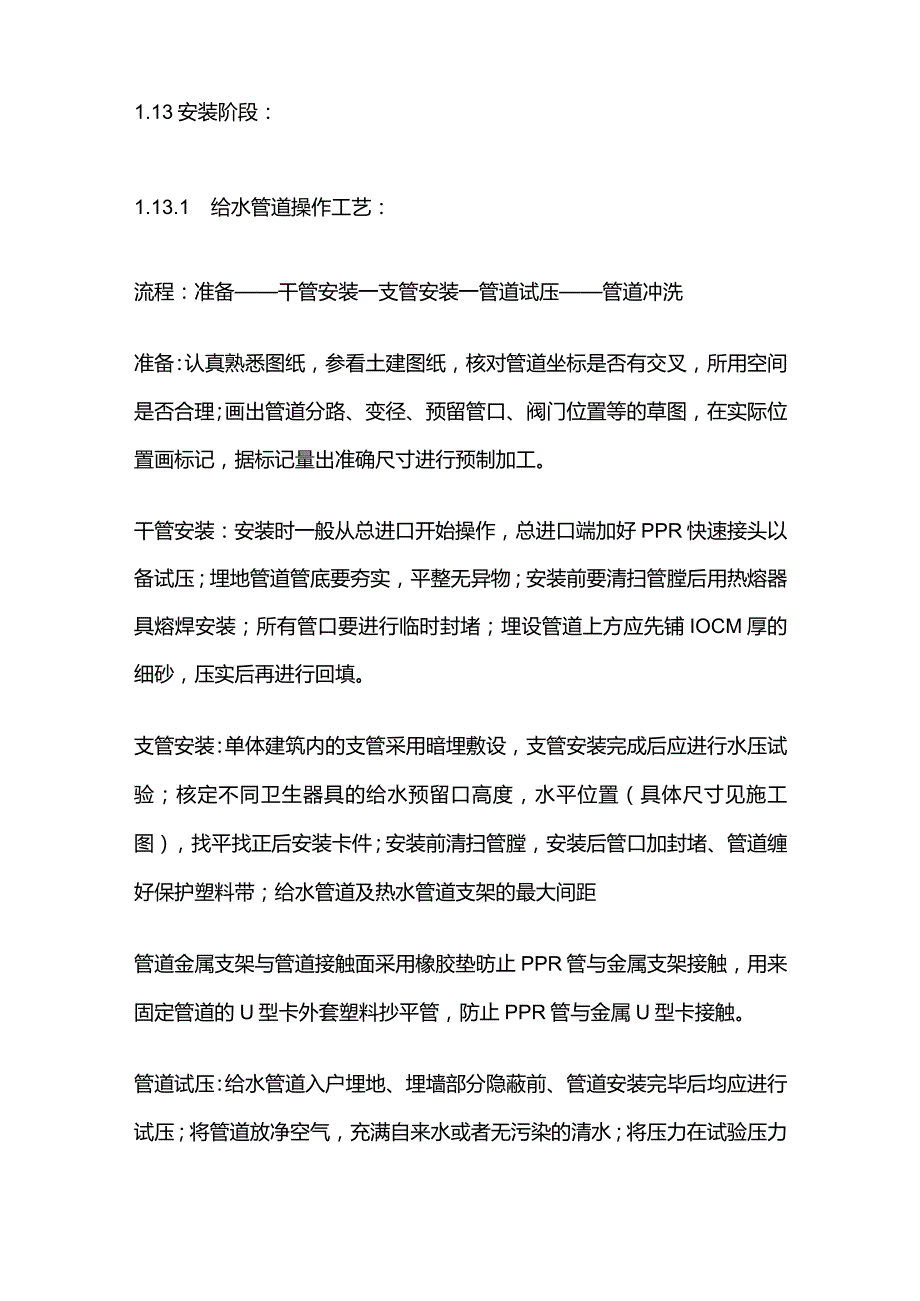

2、.1.1 管道安装管道的施工应与土建施工密切配合，在基础与主体阶段搞好工程的预埋和预留，主体完成后立即进行管道的定位和放线，以便土建单位进行统筹安排。绘制预埋件和预留孔洞的平面和立面布置图，标明其平面尺寸、标高和孔洞大小，并附注明细表，逐一编号，预埋、预留后，按布置图逐一消项。1.13安装阶段：1.13.1 给水管道操作工艺：流程：准备干管安装一支管安装一管道试压管道冲洗准备：认真熟悉图纸，参看土建图纸，核对管道坐标是否有交叉，所用空间是否合理；画出管道分路、变径、预留管口、阀门位置等的草图，在实际位置画标记，据标记量出准确尺寸进行预制加工。干管安装：安装时一般从总进口开始操作，总进口端加好P
3、PR快速接头以备试压；埋地管道管底要夯实，平整无异物；安装前要清扫管膛后用热熔器具熔焊安装；所有管口要进行临时封堵；埋设管道上方应先铺IOCM厚的细砂，压实后再进行回填。支管安装：单体建筑内的支管采用暗埋敷设，支管安装完成后应进行水压试验；核定不同卫生器具的给水预留口高度，水平位置（具体尺寸见施工图），找平找正后安装卡件；安装前清扫管膛，安装后管口加封堵、管道缠好保护塑料带；给水管道及热水管道支架的最大间距管道金属支架与管道接触面采用橡胶垫昉止PPR管与金属支架接触，用来固定管道的U型卡外套塑料抄平管，防止PPR管与金属U型卡接触。管道试压：给水管道入户埋地、埋墙部分隐蔽前、管道安装完毕后均应
4、进行试压；将管道放净空气，充满自来水或者无污染的清水；将压力在试验压力（0.6MPA）下稳压Ih,压力降不超过0.05MPa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不渗漏。将管内水压降为零，及时排尽。管道冲洗条件：水压试验合格；水表用连接管代替；冲洗水有排出的条件；气温不小于OoCo冲洗工艺：由给水入户管控制阀前接入临时系统供水，关闭其他支管的控制阀门，开启干管端末支管阀门，放水并引入排水系统，观察出水口处的水质变化，出进口处水质相比无异时为合格。干管冲洗后，再依次冲洗各分支的环路，直至完毕。冲洗要求：冲洗水压应大于工作压力；出口处的截面不得小
5、于冲洗管径的3/5;出水口处的排水流速不大于1.5M/S;冲洗注意：当发现冲洗水排速缓慢，或者送水压力急剧上升时，应立即停泵降压，检查管路可能有异物或者有的阀门未全开。12LU-PVC排水管道施工工艺和流程：(1)预制加工干管安装支管安装封口堵洞灌水、通水、通球试验；(2)预制加工：根据尺寸断管(一般用钢锯)，断口要平齐，用刮刀除掉管口内外的飞刺，外棱铳出15度角，粘接前要先试插，(一般插入承口的3/4深度)合格后用棉布将承插口需要粘接部分的水分、灰尘擦净，用毛刷粘胶先涂承口、再涂插口，然后垂直插入并稍作转动，静置2-3分种后,粘牢再擦净外溢的粘胶多口粘接时应注意预留口方向；(3)干管安装：将
6、预制好的管段运至现场，全部安装后管道要垂直，坡度均匀，各个预留口位置准确，地埋部分先用细砂回填至管道上皮200MM,压实后，回填至距管道外壁500mm时可以夯实,注意勿损管道、封严预留口；(4)支管安装：先剔出吊卡孔洞，根据建筑物、墙面做法及厚度，考虑卫生器具排水口高度，将预制管粘接处擦净，涂胶后用力推人管口，据管段长度调整坡度，(偏心变径应保持管顶平)，然后固定卡件并堵洞封口。在转角小于135度的污水横管上，应设置检查口或清扫口且应按照设计及规范要求的距离设置检查口或清扫口。在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上设置清扫口。当污水管在楼板下悬吊敷设时，将清扫口设在上一
7、层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm;若污水管起点设置的堵头代替清扫口时，与墙面距离不得小于400mm。(5)i瞌：灌水试验：(管道安装完毕后)在下一层检查口或者室外排出口塞入管胆并充气封闭管道，灌水至本层地面高度，15min后补平，5min后观察，液面不下降，管道不渗不漏为合格；通水试验：(卫生器具安装完毕后)在1/3放水点同时放水，接口无渗漏系统畅通无阻为合格；通球试验：(灌水、通水试验合格后)用3/4管内径的木球从立管顶端投入，注入一定量的水，球能顺利流出为合格。1.2.2卫生器具安装(1)施工准备：材料要求：各种卫生洁具应有合格证件，质量合格无缺陷；作
8、业条件：室内装修基本完成；所有与洁具连接的管道水压、冲洗、灌水试验已经完成。(2)施工工艺:流程：准备洁具（配件）安装一洁具稳装一洁具与墙、地面缝隙处理一外观检查通水试验盛水试验；准备：检查洁具有无堵塞，损坏；配件是否配套、齐全；（3）洁具及配件安装：坐便器安装：a将胶皮碗套在进水口上,套正、套实。用成品喉箍紧固（或用14#铜丝分别绑扎两道，要错开90度压紧）；b下水管承口内抹上油灰，洁具下铺垫白灰膏，再把器具排水口插入排水管承口内稳好。用水平尺放在洁具上沿纵横双向找平、找正，使洁具进水口对准墙上的中心线，将排水口与排水管承口接触处的油灰压实、抹光，洁具两侧用砖砌好抹光，最后将洁具排水口临时堵
9、封；c延时自闭阀门、防污器安装：冲洗阀的中心高度为距大便器蹲台800mm,根据冲洗阀至胶皮碗的距离，调整冲洗管，将锁紧螺母拧至松紧适度；洗手盆安装：a下水口安装：将下水口根母、眼圈、胶垫卸下，将上垫垫好胶垫后插入脸盆下水口内，再安装根母等配件；b洁具及支架安装：将排水口中心在墙上画出竖线，由地面向上量出规定的高度，画出水平线，根据盆宽在水平线上画出支架位置的十字线标记，安装膨胀螺栓后，将支架找平栽稳。将脸盆置于支架上找平找正,洁具与墙面要接触紧密；(4)卫生器具盛水试验：卫生器具盛水至溢水口，24小时以上不渗不漏为合格。注意事项:通水后应特别检查排水栓有无渗漏.2室外园林给排水部分2.1 园林
10、给水工程(1)绿化给水干线采用HDPE管粘接及专用管件连接，埋深20.8m1.2mo过路管线穿管保护、绿化给水管线支管、干管以不小于3%。坡度向自动泄水点或阀门井找坡，井内设泄水阀门。管道DN50时，应在三通弯头处设固定硅支撑。(2)施工可按以下几个步骤走：定位放线、挖沟、安装管道管件、砌井、冲洗打压、回填。(3)定位放线将图纸的设计方案直接布置到地面上，确定管道系统的干管、弯头、井位和沟槽深度。(4)挖沟在便于施工的前提下开始，尽量挖直且窄一些，接头、井位满足操作工作面，沟挖好后应及时安装管道。管道安装包括接收、装卸、运至现场、机械加工、接头安装等。管子应有一定的坡度，阀井必须设置泄水。安装
11、过程要防止砂石泥土进入管道。(5)冲洗：开泵冲洗管道时把竖管敞开，任其自由溢满，把管中的砂石都冲出来，以免以后堵塞喷头。(6)打压：将管边封闭，逐段打压，并做整个系统打压，合格后报隐检。(7)回填：必须在隐检签认后可以回填。2.2 景观喷泉给水管道施工：(1)采用镀锌钢管，螺纹连接,埋深09m,涂沥青绝缘防腐，喷泉喷头立管加阀门，所有穿池底池壁管边应采用防腐管材并加钢性防水套管。溢水口、泄水口做法按88JlO-P94,溢水泄水入检查井前为镀锌钢管排水管，入检查井后为HDPE200,坡度1%,刚性防水套管做法见91SB3-36,阀门井按91SB3-L检查并按91SB4-19施工。(2)管道施工:
12、管材进场经验收合格后方可施工。镀锌钢管套丝采用套丝机，套丝后进行防腐处理，用刷子刷沥青漆两道。安装要求平直，坡向部分要不允许有架空现象。穿墙溢水、泄水接节点施工。(3)打压：分段打压并做系统打压试验，隐检签认后方可回填。(4)回填：要求分层夯实，每层虚铺20cm,第一步应用人工夯实第二步用机械夯实。2.3 园林排水工程2.3.1 施工前进行施工放样测量。测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔2
13、0m设中心桩,必要时设置控制桩。沟槽放线抄平后,应绘制沟槽纵断面图。沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及公司镜、记录、对点、拉练、扶尺等参加测量人员的姓名记录，测量放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。2.3.2 在施工前采取挖探和钻探的方法查明与施工相关地下情况，主要内容有：各沟槽段的地下水位和土质情况、地下各种电缆的具体位置、施工沟渠与已建的沟渠、构筑物衔接的平面位置和高程校对等，以便合理地采取相应的措施。2.3.3 沟槽开挖：根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、
14、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。即探明管线后，管线密集和机械不能到达的位置采用人工开挖。(1)开挖沟槽用反铲挖掘机进行开挖(70%),人工辅助配合(30%)。接近路边的沟槽无法放坡,则采用拉森钢板桩支护。沟槽挖土方用自卸车外运至指定地点弃土。在开挖前，现场施工员向司机及土方工详细交底(沟槽的断面，开挖的次序)。在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。(2)管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑
