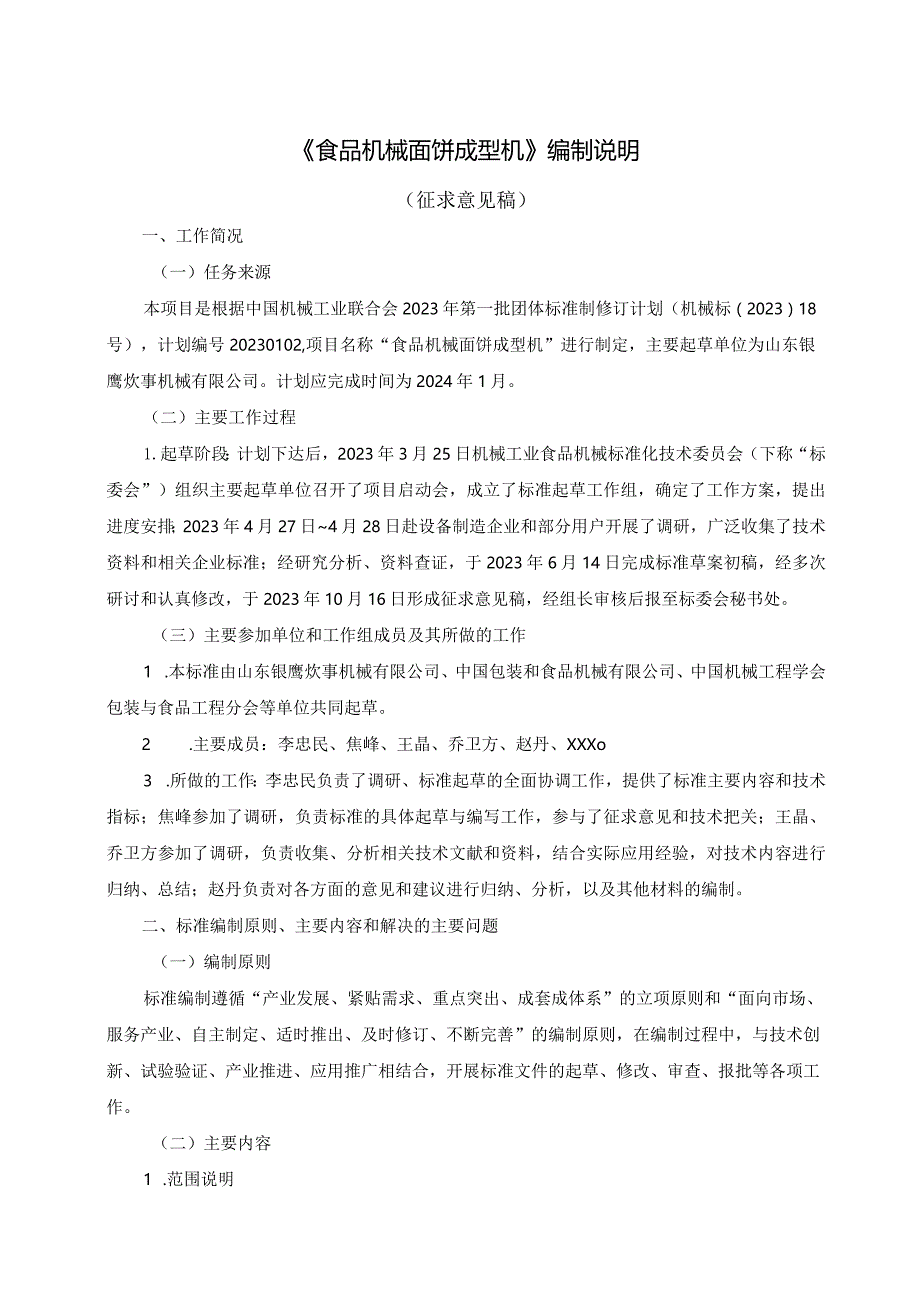

1、食品机械面饼成型机编制说明（征求意见稿）一、工作简况（一）任务来源本项目是根据中国机械工业联合会2023年第一批团体标准制修订计划（机械标（2023）18号），计划编号20230102,项目名称“食品机械面饼成型机”进行制定，主要起草单位为山东银鹰炊事机械有限公司。计划应完成时间为2024年1月。（二）主要工作过程1.起草阶段：计划下达后，2023年3月25日机械工业食品机械标准化技术委员会（下称“标委会”）组织主要起草单位召开了项目启动会，成立了标准起草工作组，确定了工作方案，提出进度安排；2023年4月27日4月28日赴设备制造企业和部分用户开展了调研，广泛收集了技术资料和相关企业标准；经
2、研究分析、资料查证，于2023年6月14日完成标准草案初稿，经多次研讨和认真修改，于2023年10月16日形成征求意见稿，经组长审核后报至标委会秘书处。（三）主要参加单位和工作组成员及其所做的工作1 .本标准由山东银鹰炊事机械有限公司、中国包装和食品机械有限公司、中国机械工程学会包装与食品工程分会等单位共同起草。2 .主要成员：李忠民、焦峰、王晶、乔卫方、赵丹、XXXo3 .所做的工作：李忠民负责了调研、标准起草的全面协调工作，提供了标准主要内容和技术指标；焦峰参加了调研，负责标准的具体起草与编写工作，参与了征求意见和技术把关；王晶、乔卫方参加了调研，负责收集、分析相关技术文献和资料，结合实际

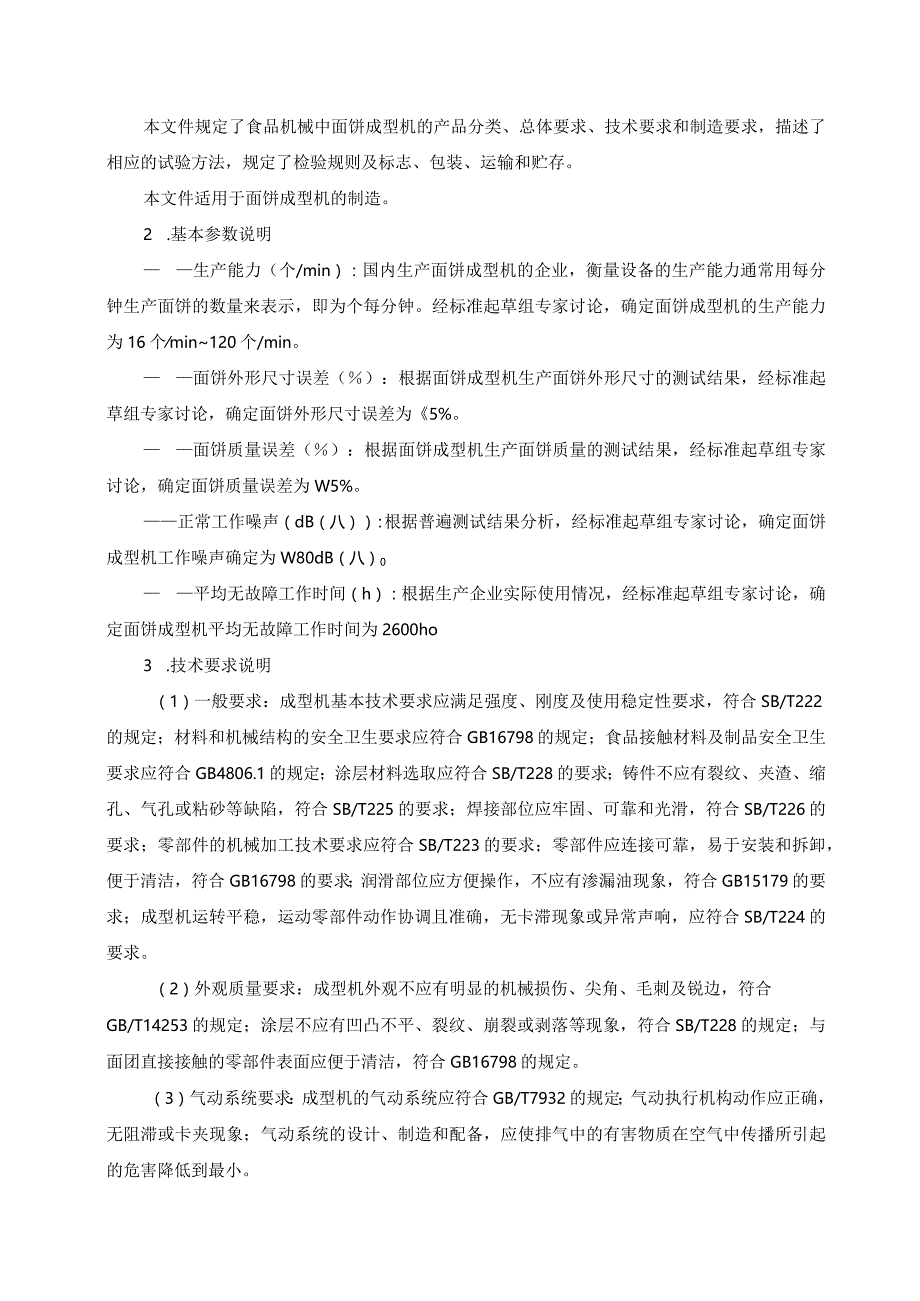

3、应用经验，对技术内容进行归纳、总结；赵丹负责对各方面的意见和建议进行归纳、分析，以及其他材料的编制。二、标准编制原则、主要内容和解决的主要问题（一）编制原则标准编制遵循“产业发展、紧贴需求、重点突出、成套成体系”的立项原则和“面向市场、服务产业、自主制定、适时推出、及时修订、不断完善”的编制原则，在编制过程中，与技术创新、试验验证、产业推进、应用推广相结合，开展标准文件的起草、修改、审查、报批等各项工作。（二）主要内容1 .范围说明本文件规定了食品机械中面饼成型机的产品分类、总体要求、技术要求和制造要求，描述了相应的试验方法，规定了检验规则及标志、包装、运输和贮存。本文件适用于面饼成型机的制造
4、。2 .基本参数说明 生产能力（个/min）：国内生产面饼成型机的企业，衡量设备的生产能力通常用每分钟生产面饼的数量来表示，即为个每分钟。经标准起草组专家讨论，确定面饼成型机的生产能力为16个min120个/min。 面饼外形尺寸误差（）：根据面饼成型机生产面饼外形尺寸的测试结果，经标准起草组专家讨论，确定面饼外形尺寸误差为5%。 面饼质量误差（）：根据面饼成型机生产面饼质量的测试结果，经标准起草组专家讨论，确定面饼质量误差为W5%。正常工作噪声（dB（八）：根据普遍测试结果分析，经标准起草组专家讨论，确定面饼成型机工作噪声确定为W80dB（八）0 平均无故障工作时间（h）：根据生产企业实际使
5、用情况，经标准起草组专家讨论，确定面饼成型机平均无故障工作时间为2600ho3 .技术要求说明（1）一般要求：成型机基本技术要求应满足强度、刚度及使用稳定性要求，符合SB/T222的规定；材料和机械结构的安全卫生要求应符合GB16798的规定；食品接触材料及制品安全卫生要求应符合GB4806.1的规定；涂层材料选取应符合SB/T228的要求；铸件不应有裂纹、夹渣、缩孔、气孔或粘砂等缺陷，符合SB/T225的要求；焊接部位应牢固、可靠和光滑，符合SB/T226的要求；零部件的机械加工技术要求应符合SB/T223的要求；零部件应连接可靠，易于安装和拆卸，便于清洁，符合GB16798的要求；润滑部位
6、应方便操作，不应有渗漏油现象，符合GB15179的要求；成型机运转平稳，运动零部件动作协调且准确，无卡滞现象或异常声响，应符合SB/T224的要求。（2）外观质量要求：成型机外观不应有明显的机械损伤、尖角、毛刺及锐边，符合GB/T14253的规定；涂层不应有凹凸不平、裂纹、崩裂或剥落等现象，符合SB/T228的规定；与面团直接接触的零部件表面应便于清洁，符合GB16798的规定。（3）气动系统要求：成型机的气动系统应符合GB/T7932的规定；气动执行机构动作应正确，无阻滞或卡夹现象；气动系统的设计、制造和配备，应使排气中的有害物质在空气中传播所引起的危害降低到最小。（4）电气安全要求：成型机

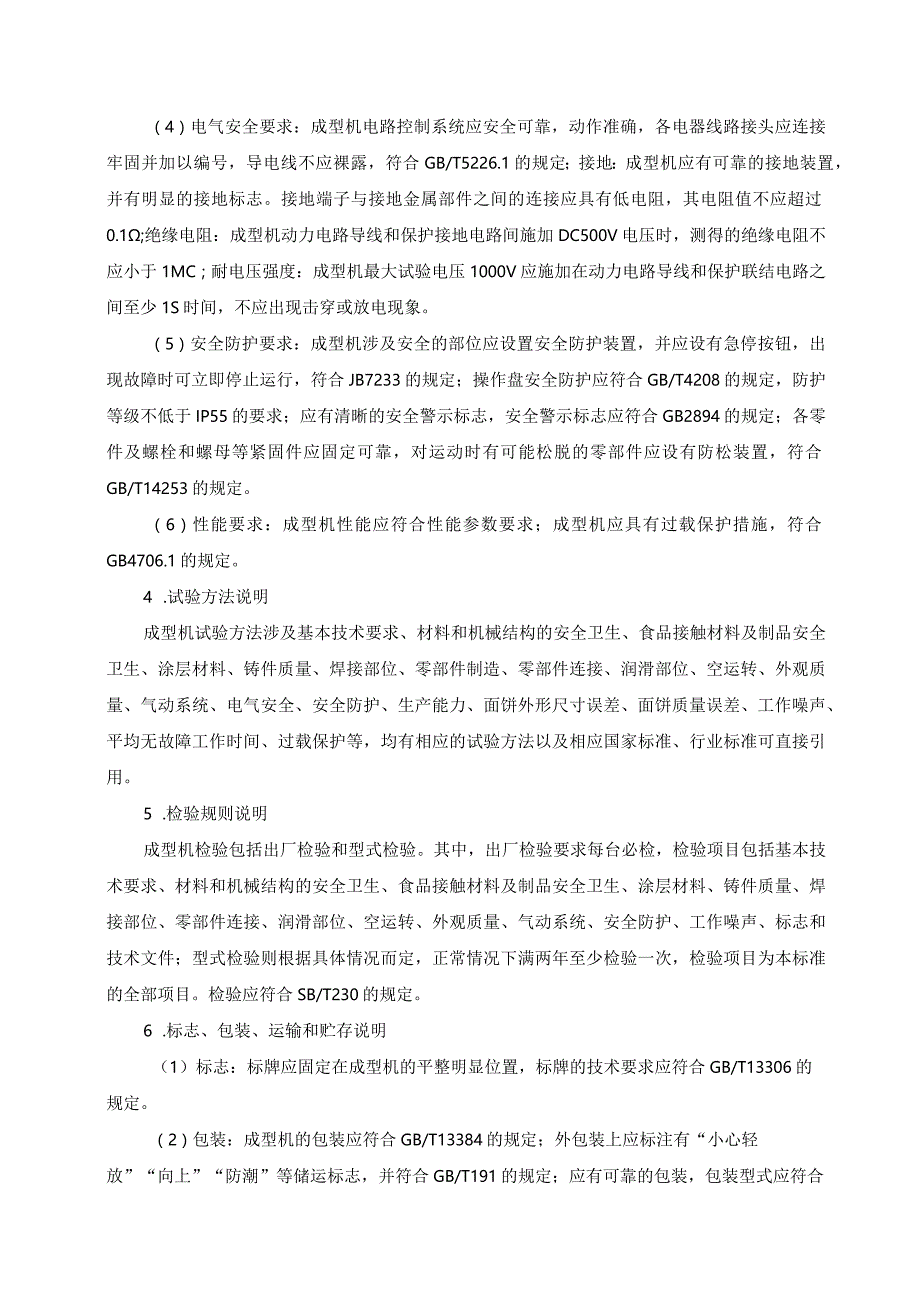

7、电路控制系统应安全可靠，动作准确，各电器线路接头应连接牢固并加以编号，导电线不应裸露，符合GB/T5226.1的规定；接地：成型机应有可靠的接地装置，并有明显的接地标志。接地端子与接地金属部件之间的连接应具有低电阻，其电阻值不应超过0.1;绝缘电阻：成型机动力电路导线和保护接地电路间施加DC500V电压时，测得的绝缘电阻不应小于1MC；耐电压强度：成型机最大试验电压1000V应施加在动力电路导线和保护联结电路之间至少1S时间，不应出现击穿或放电现象。（5）安全防护要求：成型机涉及安全的部位应设置安全防护装置，并应设有急停按钮，出现故障时可立即停止运行，符合JB7233的规定；操作盘安全防护应符
8、合GB/T4208的规定，防护等级不低于IP55的要求；应有清晰的安全警示标志，安全警示标志应符合GB2894的规定；各零件及螺栓和螺母等紧固件应固定可靠，对运动时有可能松脱的零部件应设有防松装置，符合GB/T14253的规定。（6）性能要求：成型机性能应符合性能参数要求；成型机应具有过载保护措施，符合GB4706.1的规定。4 .试验方法说明成型机试验方法涉及基本技术要求、材料和机械结构的安全卫生、食品接触材料及制品安全卫生、涂层材料、铸件质量、焊接部位、零部件制造、零部件连接、润滑部位、空运转、外观质量、气动系统、电气安全、安全防护、生产能力、面饼外形尺寸误差、面饼质量误差、工作噪声、平均
9、无故障工作时间、过载保护等，均有相应的试验方法以及相应国家标准、行业标准可直接引用。5 .检验规则说明成型机检验包括出厂检验和型式检验。其中，出厂检验要求每台必检，检验项目包括基本技术要求、材料和机械结构的安全卫生、食品接触材料及制品安全卫生、涂层材料、铸件质量、焊接部位、零部件连接、润滑部位、空运转、外观质量、气动系统、安全防护、工作噪声、标志和技术文件；型式检验则根据具体情况而定，正常情况下满两年至少检验一次，检验项目为本标准的全部项目。检验应符合SB/T230的规定。6 .标志、包装、运输和贮存说明（1）标志：标牌应固定在成型机的平整明显位置，标牌的技术要求应符合GB/T13306的规定
10、。（2）包装：成型机的包装应符合GB/T13384的规定；外包装上应标注有“小心轻放”“向上”“防潮”等储运标志，并符合GB/T191的规定；应有可靠的包装，包装型式应符合运输装卸的要求；包装应有可靠的防潮和防雨措施，并符合GB/T5048的规定；包装内应有装箱单、产品合格证、产品使用说明书、必要的随机备件及工具。（3）运输：成型机运输时应小心轻放，避免雨淋；搬运时防止碰撞，不应损坏产品；成型机按包装上的指定朝向应置于运输工具上。（4）贮存：成型机应贮存在通风、清洁、阴凉和干燥的场所，远离热源和污染源，避免与有害物品混放；正常储存条件下，成型机自出厂之日起12个月内，不应因包装不良引起锈蚀或霉
11、损等。（三）解决的主要问题本标准规定了生产能力、面饼外形尺寸误差、面饼质量误差、工作噪声、平均无故障工作时间等技术指标以及技术要求、试验方法、检验规则、标志、包装、运输和贮存，填补了面饼成型机没有行业标准的空白，主要解决了产品制造与质量评定“无标可依”的问题，为面饼成型机的推广应用提供了技术支撑，为指导和规范面饼成型机的设计、制造、性能试验、产品验收提供了依据。标准实施后，可以被设备设计、制造、使用、监督等单位广泛采用，有利于指导制造、使用、运输、储存等管理工作，有利于产品质量管控和提高企业技术水平，有利于产品推广应用和提高市场竞争力。具体如下：（1）材质选用条款解决了成型机材料选用无标可依的
12、问题。成型机所用的原材料应符合食品机械安全卫生（GB16798）,应满足强度、刚度及使用稳定性要求，与食品接触的材料应符合食品安全国家标准食品接触材料及制品通用安全要求（GB4806.1）的规定。（2）制造质量条款为保证成型机制造质量提供了技术支撑。成型机零部件的机械加工技术应符合食品机械通用技术条件机械加工技术要求（SB/T223）的规定，焊接技术应符合食品机械通用技术条件焊接、钾接件技术要求（SB/T226）的规定，装配技术要求应符合食品机械通用技术条件装配技术要求（SB/T224）的规定，运动部件动作协调、准确，无卡滞或异常声响。成型机润滑部位应方便操作，不应有渗漏油现象；成型机气动系统
13、的设计、制造和配备，应使排气中的有害物质在空气中传播所引起的危害降低到最小。成型机应运转平稳，运动零部件动作应协调、准确；操作时动作应灵活，无卡滞现象和异常声响。对外观质量的要求成型机外露表面应整洁，不应有明显的机械损伤、尖角、毛刺及锐边；成型机涂层不应有凹凸不平、裂纹、崩裂或剥落等现象，成型机与面胚直接接触的零部件表面应便于清洁，（3）安全防护及电气安全条款为成型机安全防护装置、电气安全及气动系统等提供了设计依据，为人身及设备安全提供保隙。成型机涉及安全的部位应有安全防护装置，安全防护应符合包装机械安全要求（JB7233）的规定，对运动时有可能松脱的零部件应有防松装置，出现出现故障时可立即停
14、止运行；成型机应有清晰地安全警示标志，安全警示标志应符合安全标志及其使用导则（GB2894）的规定。成型机应具有过载保护措施,控制柜和现场安装的电器元件外壳安全防护应符合外壳防护等级（IP代码）（GB/T4208）的规定，防护等级不低于IP55的要求。成型机电气安全应符合机械电气安全机械电气设备第1部分：通用技术条件（GB/T5226.1）的规定，电路控制系统应安全可靠、动作准确，电器线路接头应联接牢固并加以编号，导线不应裸露；操作按钮应可靠，并有急停按钮，指示灯显示应正常。气动执行机构动作应正确，安全保护应可靠，应符合气动对系统及其元件的一般规则和安全（GB/T7932）的规定。（4）安全卫
15、生条款为成型机结构设计的安全卫生提供了依据。成型机结构的安全卫生应符合食品机械安全卫生（GB16798）的规定，与面饼直接接触的零部件表面应便于清洁。（5）规定了生产能力、饼外形尺寸误差、面饼质量误差、正常工作噪声、平均无故障工作时间，以及试验方法、检验规则等技术指标以及技术要求，为成型机的设计、制造、性能试验、产品验收、使用、质量监督等提供了依据和技术支撑，规范和指导成型机的推广应用和提高市场竞争力。本标准填补了国内面饼成型机没有行业标准的空白，解决了面饼成型机行业标准“从无到有”的问题，有利于逐步提高产品质量和规范市场。三、对应的国家标准和行业标准本标准没有对应的国家标准和行业标准。四、主
16、要试验（或验证）情况分析1、标准起草小组考察和了解了成型机试验验证情况，查阅了成型机试验报告等相关资料，考察了目前国内达到的技术水平，综合对比分析后，确定了成型机的基本参数，其生产能力（效率）由单位时间内生产面饼胚的数量表示，面饼胚大小的精准程度由面饼外形尺寸误差和面饼质量误差表示，设备运行的稳定性由平均无故障工作时间表示，对员工健康的影响由设备的工作噪声表示，并按照本标准给出的试验方法对相关技术性能指标进行检测、验证。2、标准起草组对面饼成型机主要技术指标按照下列方式进行试验验证：试验时间：2023年5月11日试验地点：山东银鹰炊事机械有限公司试验条件：试验环境温度33、相对湿度40%RHo试验物料：面、水比例为1:0.43的面团。设备型号：MBC45型面饼成型机，生产能力
