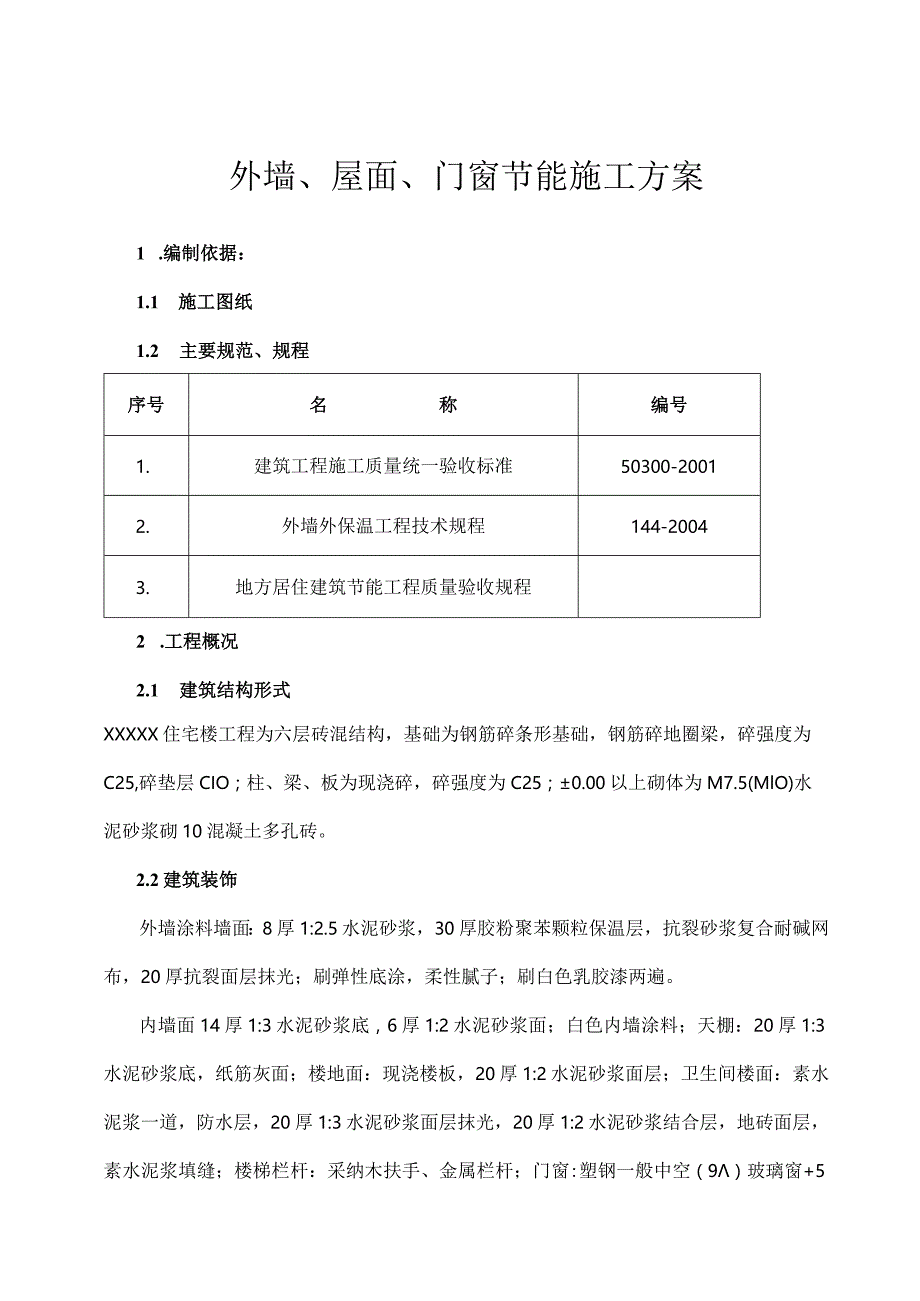

1、外墙、屋面、门窗节能施工方案1 .编制依据：1.1 施工图纸1.2 主要规范、规程序号名称编号1.建筑工程施工质量统一验收标准50300-20012.外墙外保温工程技术规程144-20043.地方居住建筑节能工程质量验收规程2 .工程概况2.1 建筑结构形式XXXXX住宅楼工程为六层砖混结构，基础为钢筋碎条形基础，钢筋碎地圈梁，碎强度为C25,碎垫层CIO；柱、梁、板为现浇碎，碎强度为C25；0.00以上砌体为M7.5(MlO)水泥砂浆砌10混凝土多孔砖。2.2建筑装饰外墙涂料墙面：8厚1:2.5水泥砂浆，30厚胶粉聚苯颗粒保温层，抗裂砂浆复合耐碱网布，20厚抗裂面层抹光；刷弹性底涂，柔性腻子

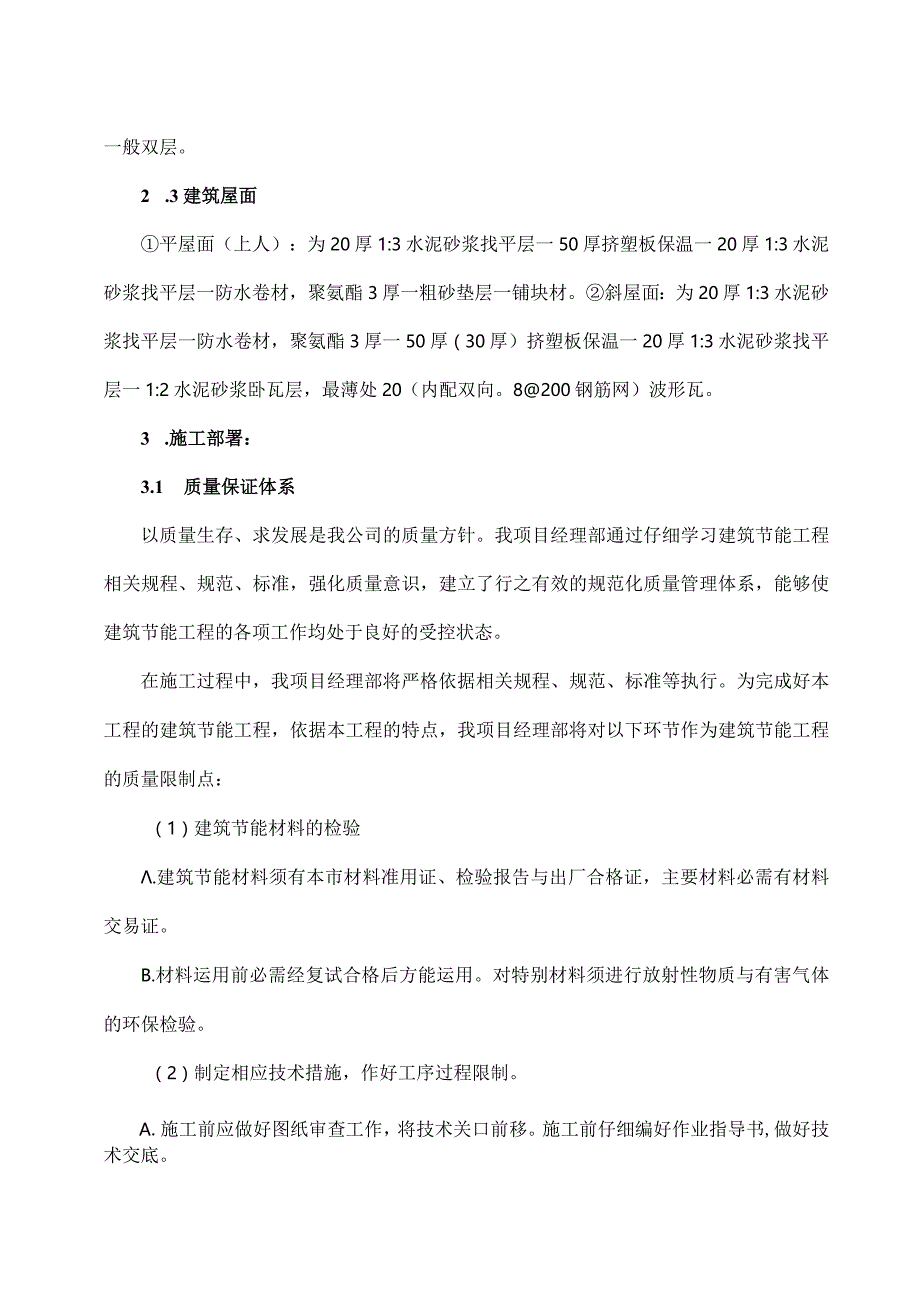

2、；刷白色乳胶漆两遍。内墙面14厚1:3水泥砂浆底，6厚1:2水泥砂浆面；白色内墙涂料；天棚：20厚1:3水泥砂浆底，纸筋灰面；楼地面：现浇楼板，20厚1:2水泥砂浆面层；卫生间楼面：素水泥浆一道，防水层，20厚1:3水泥砂浆面层抹光，20厚1:2水泥砂浆结合层，地砖面层，素水泥浆填缝；楼梯栏杆：采纳木扶手、金属栏杆；门窗:塑钢一般中空（9）玻璃窗+5一般双层。2 .3建筑屋面平屋面（上人）：为20厚1:3水泥砂浆找平层一50厚挤塑板保温一20厚1:3水泥砂浆找平层一防水卷材，聚氨酯3厚一粗砂垫层一铺块材。斜屋面：为20厚1:3水泥砂浆找平层一防水卷材，聚氨酯3厚一50厚（30厚）挤塑板保温一2
3、0厚1:3水泥砂浆找平层一1:2水泥砂浆卧瓦层，最薄处20（内配双向。8200钢筋网）波形瓦。3 .施工部署：3.1 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过仔细学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格依据相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，依据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量限制点：（1）建筑节能材料的检验.建筑节能材料须有本市材料准用证、检验报告与出厂合格证，主要材料必需有材料交易证。B

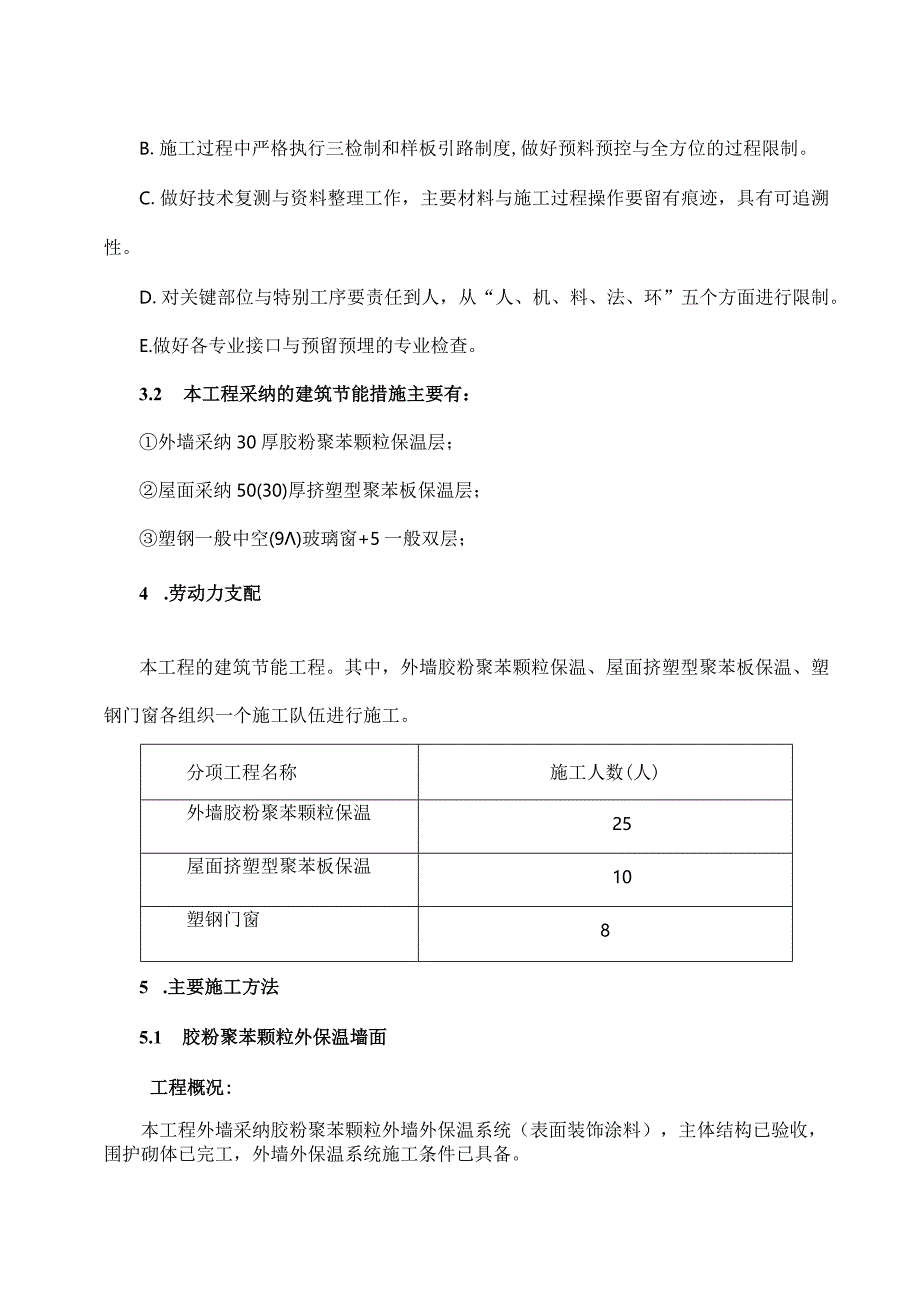

4、.材料运用前必需经复试合格后方能运用。对特别材料须进行放射性物质与有害气体的环保检验。（2）制定相应技术措施，作好工序过程限制。A.施工前应做好图纸审查工作，将技术关口前移。施工前仔细编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预料预控与全方位的过程限制。C.做好技术复测与资料整理工作，主要材料与施工过程操作要留有痕迹，具有可追溯性。D.对关键部位与特别工序要责任到人，从“人、机、料、法、环”五个方面进行限制。E.做好各专业接口与预留预埋的专业检查。3.2 本工程采纳的建筑节能措施主要有：外墙采纳30厚胶粉聚苯颗粒保温层；屋面采纳50(30)厚挤塑型聚苯板保温
5、层；塑钢一般中空(9)玻璃窗+5一般双层；4 .劳动力支配本工程的建筑节能工程。其中，外墙胶粉聚苯颗粒保温、屋面挤塑型聚苯板保温、塑钢门窗各组织一个施工队伍进行施工。分项工程名称施工人数(人)外墙胶粉聚苯颗粒保温25屋面挤塑型聚苯板保温10塑钢门窗85 .主要施工方法5.1 胶粉聚苯颗粒外保温墙面工程概况:本工程外墙采纳胶粉聚苯颗粒外墙外保温系统（表面装饰涂料），主体结构已验收，围护砌体已完工，外墙外保温系统施工条件已具备。材料组成（1）塑料锚固件（2）耐碱网格布（3）界面砂浆（4）胶粉聚苯颗粒保温浆料（5）抗裂砂浆施工要求与条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可
6、分段进行）垂直、平整度满意规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须实行有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3）施工现场环境温度与找平层表面温度在施工中与施工后24h内均不得低于5,风力不大于5级。施工工具搅拌机1台，高性能电锤10把，翻斗车10把，泥工工具齐全。工艺流程碱网格布补浆抗裂砂浆保温系统验收。施工工艺(1)基层处理保温施工的墙面基层的垂直度、平整度应符合国家施工与验收规范要求，窗门框已安装完毕，并阅历收合格；主题结构的各类接缝应提前处理完毕；主体施工遗留的施工孔、废钢筋等应
7、提前处理完毕；墙面的暗埋管线、线合、预埋件应提前安装完毕，并考虑保温层的厚度。吊垂直线、套方、弹限制线做冲筋、灰饼：弹出限制线，依据限制线做灰饼、冲筋，二灰饼干脆拉通线，依据通线补充灰饼，灰饼之间的距离小于2米。限制线和墙面的距离超过保温系统设计厚度，超过部分用水泥砂浆垫层找平，限制线和墙面的距离小于保温系统设计厚度，凿除凸出的墙体；施工前一天用水冲洗墙面一次。(2)界面砂浆施工施工前一天墙面要浇水，碎面批灰(要求碎表面全部覆盖)，砖砌体滚刷(要求砖砌体表面基本覆盖)。(3)聚苯颗粒保温浆料施工为了能有最好的粘贴效果，界面砂浆没有表干就要实施聚苯颗粒保温施工，聚苯颗粒保温砂浆单词施工厚度不大于
8、15,每次聚苯颗粒保温砂浆施工间隔时间不小于24小时。最终一次聚苯颗粒保温砂浆施工时要用铝合金大杠搓平压实。(高温或干燥天气，聚苯颗粒保温砂浆施工后淋水养护一次)(4)防护层施工待聚苯颗粒保温砂浆施工3-5填且保温层已阅历收后，可以进行防护施工。依据实际要求事先裁好耐碱网格布。抹抗裂砂浆时，厚度应限制在3-4,抹完肯定宽度应用泥抹子压入耐碱网格布再补抗裂砂浆一遍要求覆盖。耐碱网格布长边搭接30-50,短边搭接30-50,阴角搭接80TO0,阳角搭接150-200o耐碱网格布铺贴平整，砂浆满批无露网。胶粉聚苯颗粒外墙外保温系统完工，涂料施工(须柔性耐水粒腻子、弹性防水涂料)。针对本工程特点采纳的
9、特别措施(1)清理基层：将基层表面的浮土、砂浆块等杂物清理干净，如有油污采纳5010%浓度的火碱溶液清洗干净。(2)保温盲点：由于保温盲点的存在，建筑的整体保温效果大幅度下降，为此减小保温盲点的数量和范围是本保温工程的特点,本保温工程必需实行相应的特别措施来施工。脚本聚苯颗粒外墙外保温系统中女儿墙、外阳台板、梁柱外侧等部位在一般的建筑保温中都很不重视，其实上述部位的碎体壁一般的砖砌体导热性能更好，更须要保温。为此对这部分的保温施工要比一般墙面保温的施工更好。成品养护和爱护高温施工砂浆中的水份蒸发很快，为了达到砂浆应有的强度，砂浆施工后要求进行浇水养护。外墙外保温系统的强度都不是很高，必需制定相
10、应的措施防止外墙外保温系统被划破、敲打、撞击而受损。质量保证措施本工程工程对施工人员、材料、施工工序推行全员、全面、全过程工程质量管理体系。(1)材料的质量限制选择的材料必需符合本保温工程的设计要求，同时选择的材料达到国家相应标准。材料进场前要供应材料的检测报告和相关资料，材料进场时要供应材料的合格证，材料运用前要对材料进行复检，材料运用后要对材料进行评估，发觉材料存在缺点停止运用重新选择合格的材料。(2)施工工序的质量限制本保温工程实行施工工序验收制度，每一道工序完成后先进行施工自验，施工自验后报监理单位验收，监理单位验收合格后方可进行下一道工序施工。关键工序需现场检测的，必须要经过有关部门
11、现场检测合格后方可进行下一道工序施工。平安生产和文明施工措施(1)与项目部平安生产和文明施工措施接轨、(2)施工人员的教化(3)保温施工的平安生产限制要点降低成本、提高经济效益措施(1)制定用料定额，施工人员的奖金和用料定额(2)科学编制施工进度(3)科学编制用工支配(4)平安生产和文明施工措施5.2 塑钢门窗材料选用、加工、运输(1)材料的选用本工程运用的各种材料，均依据施工图纸要求选定。(2)原材料质量限制在购料前，工程技术人员首先对材料的材质与性能进行具体的检查、检测，符合要求始进行订货。材料进场后质量部门对材料的表观质量与尺寸按检验标准进行检验，各种材料生产厂家的产品质量证明书，检查确
12、认合格后方可进行加工。关键性材料(譬如：隔热条、五金件、中空玻璃等)除检查上述证明外，还要检查其保用年限是否满意设计要求。产品加工与运输(1)产品加工加工前检查加工现场运用的各类量具是否均经过检测部门检测并在有效期内，确保测量工具的精度；其他工具定期或随时检查。严格按业主审批后的设计施工图纸进行门窗框、门窗扇与玻璃加工。零部件安装前检验其质量与型号是否符合现行有关标准与业主招标文件的规定，不符合或不合格的禁用。各构件的加工精度允许偏差严格按行业标准执行。加工完毕的构件，按其5%抽样检查，且每种不得少于5件；当其中一件不合格时，加倍抽检，复检合格后方可验收。成品、半成品进入施工现场时，应附有出厂
13、合格证与检验人员的签章。(2)成品、半成品包装运输因为塑钢门窗是用来作装饰用的，因此对出厂的门窗框、门窗扇等均实行用工程爱护胶带粘贴在材料表面，带包装运到现场。以防止在运输、安装后受到磕、碰、磨损等损害。玻璃运到工地现场后，放到作业棚或仓库内进行特别爱护。全部材料运到工地现场，都将放在通风避雨的地方临时存放。吊运组装门窗，应用非金属绳索捆绑，严禁碰撞、挤压，以防门窗损伤和变形。型材包装后装车时，应沿车箱长度方向摆放；摆放要严密整齐、不留空隙，防止车辆行驶中发生撞动。型材摆放高度超出车箱板时，须捆扎坚固、防止脱落；型材与钢件等硬质材料混装时，必需实行有效措施进行隔离。玻璃装车时须要立放，下部垫草
14、垫，两块玻璃之间用胶条隔离，依据须要每20块左右的玻璃应捆扎一次，以确保车辆行驶中的振动和晃动不致造成玻璃破损。运输途中应尽量保持车辆行驶平稳，路况不好时应留意慢行。对于组装后的门窗框、门窗扇等尺寸较小者可用编织带包袱，尺寸较大不便包袱者，可用厚胶条分隔，避开相互磕碰。现场安装(1)塑钢门窗施工工艺流程打算工作一测量、放线一确认安装基准一安装门窗框一校正一固定门窗框一土建抹灰收口一安装门窗扇一填充发泡剂一塞海绵棒一门窗外周圈打胶一安装门窗五金件-清理、清洗门窗一检查验收(2)施工打算1)技术打算施工组织打算安装作业人员在接到图纸后，先对图纸进行熟识了解。不仅要对门窗施工图要了解，对土建建筑结构
15、图也需了解，主要了解以下几个方面内容：对图纸内容进行全面的了解；找出设计的主导尺寸（分格），不行调整尺寸和可调整尺寸；比照土建图纸验证施工方案与设计；了解立面改变的位置、标高改变的特点。 上墙安装前，首先检查洞口表面平整度、垂直度应符合施工规范，对土建供应的基准线进行复核。事先与土建施工队协商安装时的上墙步骤、技术要求等,做到相互协作，确保产品安装质量。 依据土建施工弹出的门窗安装标高限制线与平面中心位置线测出每个门窗洞口的平面位置、标高与洞口尺寸等偏差。要求洞口宽度、高度允许偏差10,洞口垂直水平度偏差全长最大不超过10。否则要求土建施工队在门窗框安装前对超差洞口进行修补。依据实测的门窗洞口偏差值，进行数理统计，依据统计结果最终确定每个门窗安装的平面位置与标高。a门窗安装平面位置的确定依据每层同一部位门窗洞口平面位置偏差统计数据，求得该部位门窗平面位置偏差值的平均数Vl（本值有方向）；然后统计出门窗洞口中心线位置偏差出现概率最大的偏差值Ql。当出现概率最大的偏差值Ql的出现概率小于50%时，门窗安装平面位置为：门窗洞中心线理论位置加上门窗
