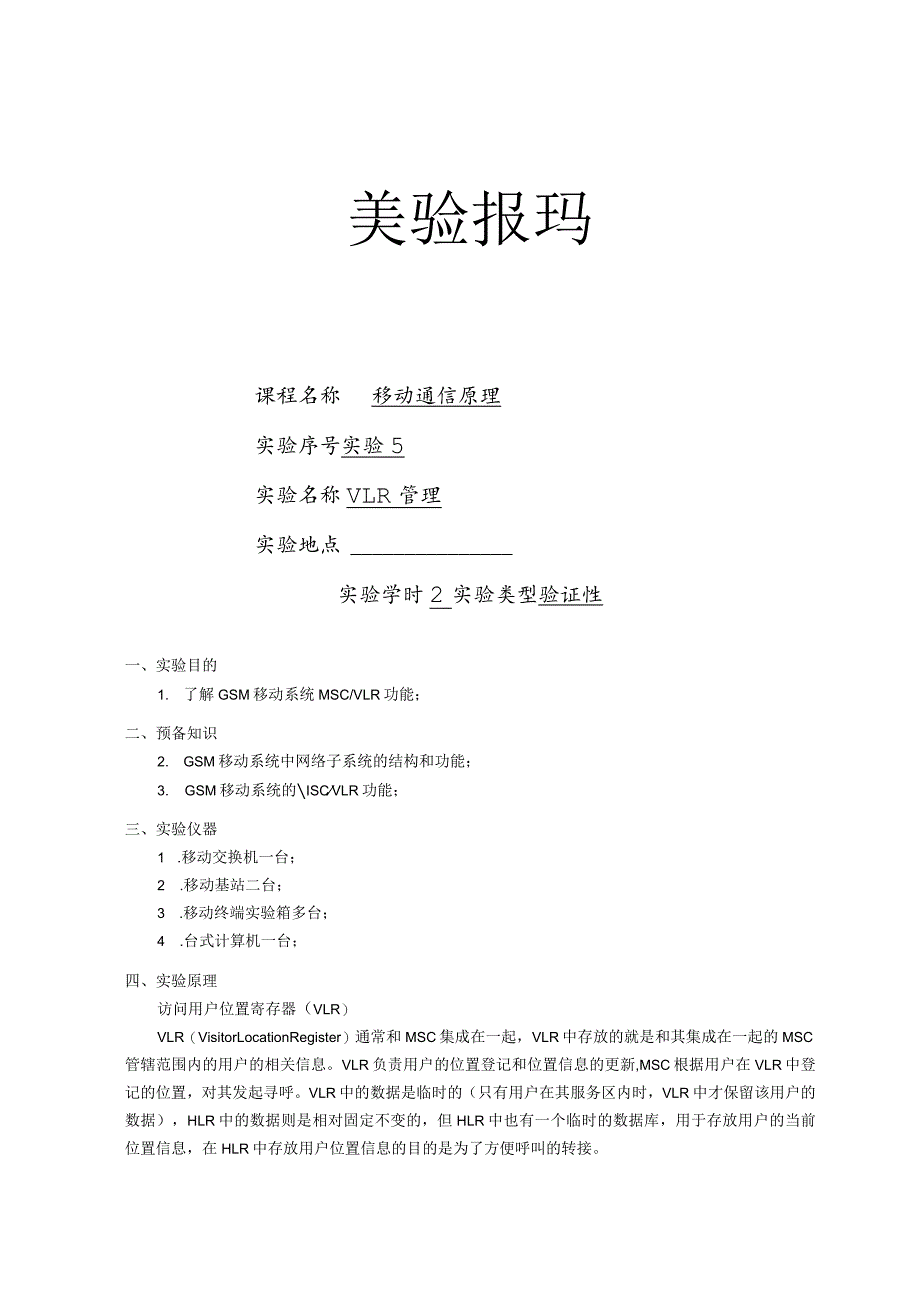

1、美验报玛课程名称移动通信原理实验序号实验5实验名称VLR管理实验地点实验学时2实验类型验证性一、实验目的1. 了解GSM移动系统MSC/VLR功能；二、预备知识2. GSM移动系统中网络子系统的结构和功能；3. GSM移动系统的ISCVLR功能；三、实验仪器1 .移动交换机一台；2 .移动基站二台；3 .移动终端实验箱多台；4 .台式计算机一台；四、实验原理访问用户位置寄存器（VLR）VLR（VisitorLocationRegister）通常和MSC集成在一起，VLR中存放的就是和其集成在一起的MSC管辖范围内的用户的相关信息。VLR负责用户的位置登记和位置信息的更新,MSC根据用户在VLR

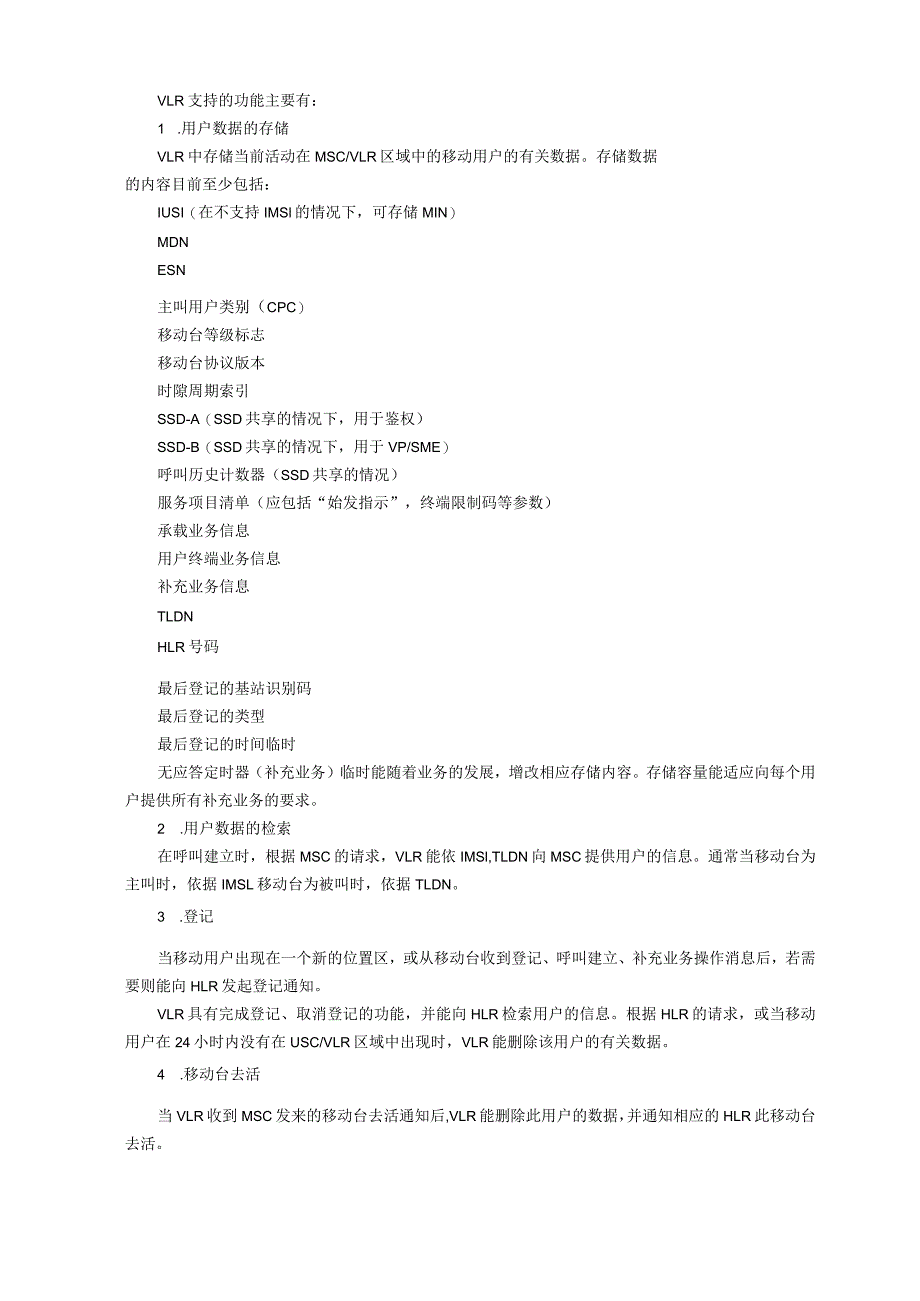

2、中登记的位置，对其发起寻呼。VLR中的数据是临时的（只有用户在其服务区内时，VLR中才保留该用户的数据），HLR中的数据则是相对固定不变的，但HLR中也有一个临时的数据库，用于存放用户的当前位置信息，在HLR中存放用户位置信息的目的是为了方便呼叫的转接。VLR支持的功能主要有：1 .用户数据的存储VLR中存储当前活动在MSC/VLR区域中的移动用户的有关数据。存储数据的内容目前至少包括：IUSI（在不支持IMSl的情况下，可存储MIN）MDNESN主叫用户类别（CPC）移动台等级标志移动台协议版本时隙周期索引SSD-A（SSD共享的情况下，用于鉴权）SSD-B（SSD共享的情况下，用于VP/S
3、ME）呼叫历史计数器（SSD共享的情况）服务项目清单（应包括“始发指示”，终端限制码等参数）承载业务信息用户终端业务信息补充业务信息TLDNHLR号码最后登记的基站识别码最后登记的类型最后登记的时间临时无应答定时器（补充业务）临时能随着业务的发展，增改相应存储内容。存储容量能适应向每个用户提供所有补充业务的要求。2 .用户数据的检索在呼叫建立时，根据MSC的请求，VLR能依IMSl,TLDN向MSC提供用户的信息。通常当移动台为主叫时，依据IMSL移动台为被叫时，依据TLDN。3 .登记当移动用户出现在一个新的位置区，或从移动台收到登记、呼叫建立、补充业务操作消息后，若需要则能向HLR发起登记

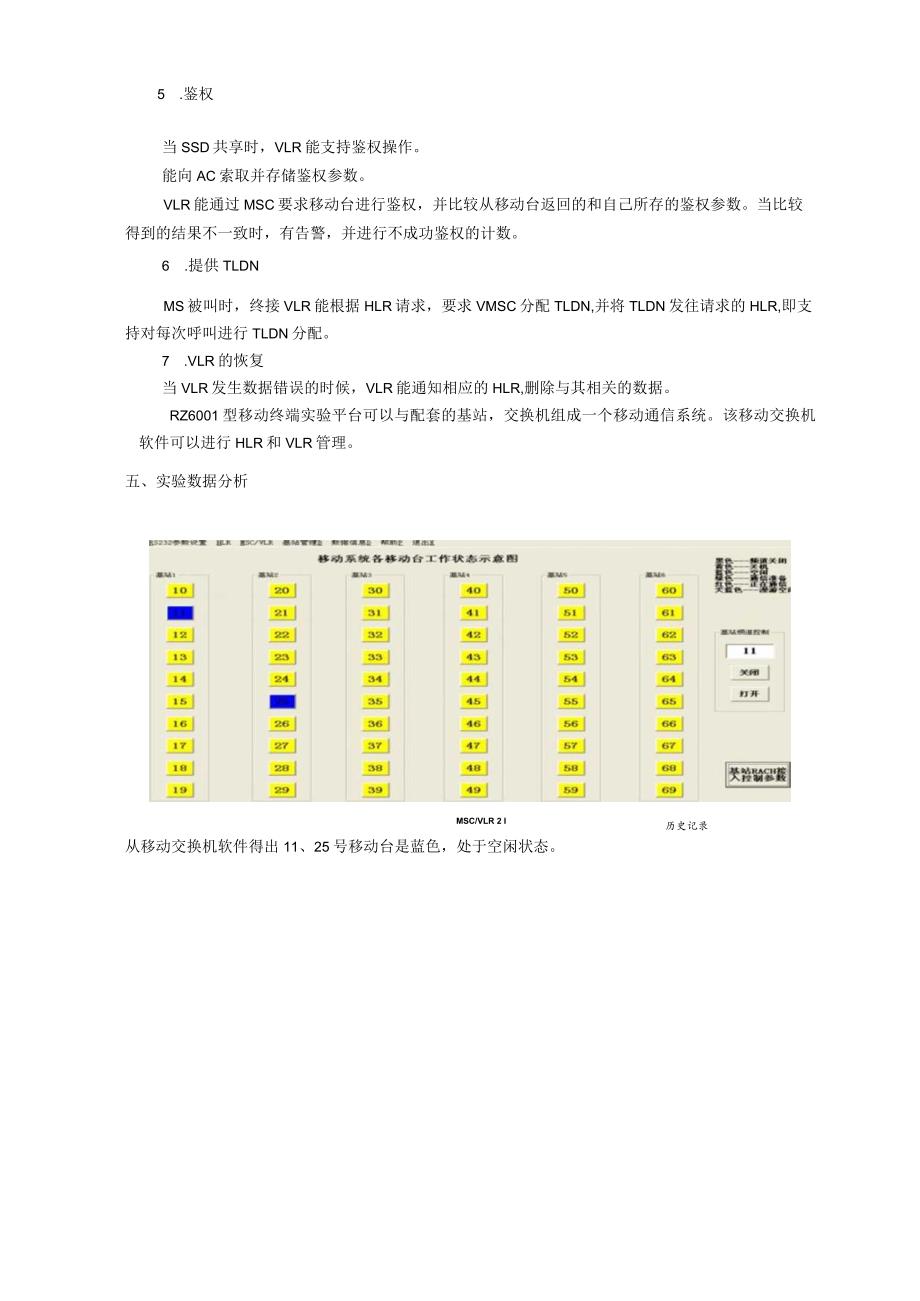

4、通知。VLR具有完成登记、取消登记的功能，并能向HLR检索用户的信息。根据HLR的请求，或当移动用户在24小时内没有在USC/VLR区域中出现时，VLR能删除该用户的有关数据。4 .移动台去活当VLR收到MSC发来的移动台去活通知后,VLR能删除此用户的数据，并通知相应的HLR此移动台去活。5 .鉴权当SSD共享时，VLR能支持鉴权操作。能向AC索取并存储鉴权参数。VLR能通过MSC要求移动台进行鉴权，并比较从移动台返回的和自己所存的鉴权参数。当比较得到的结果不一致时，有告警，并进行不成功鉴权的计数。6 .提供TLDNMS被叫时，终接VLR能根据HLR请求，要求VMSC分配TLDN,并将TLD
5、N发往请求的HLR,即支持对每次呼叫进行TLDN分配。7 .VLR的恢复当VLR发生数据错误的时候，VLR能通知相应的HLR,删除与其相关的数据。RZ6001型移动终端实验平台可以与配套的基站，交换机组成一个移动通信系统。该移动交换机软件可以进行HLR和VLR管理。五、实验数据分析MSC/VLR 2 I历史记录从移动交换机软件得出11、25号移动台是蓝色，处于空闲状态。VLRl算号1DKIISDXTlSIWI钾用户55别（Cre）忸务理目MSl是否冏当前伏垄1TLA(BSCJTSO1FS6A0110II4000347400t1186139634701115IM三.用信三w2I3IISI6II1
6、1TlIU曰F115I46000348uu125colJvu34ui29三旭儡i16II,II20I21I22II2iI-:I28I从USC/VLR1管理界面得出，11、25号移动台处于空闲状态，MSI是附着状态，等级是5级，主叫用户类别为OA,即普通长话长话，可以拨打漫游电话。 Nss”r系统文ZE BS232，射愎置台 动 移 筑 系 动 移 回回14)MJ!JJJlJJ2dJS30J31J回331创 Milw 也回Ssnx关闭打开HLRMSC/VLR1MSC/VLR2详细信息历史记录 VLRlO从USe/VLRl管理界面得出，11号移动台处于空闲状态；10号移动台处于主叫呼叫状态；10号
7、移动台处于被叫振铃状态。其中10、11、25号的MSl均为附着状态，等级均为5级，主叫用户类别均为OA,即普通长话长话，可以拨打漫游电话。NSS偌:理系呼 回回回回国山18|3 aE4旬山回回山回包山回包 OJJJJ3JJBjZJjJ 33333333333 SOJJJJ3JIJjLJ2 2 2 2 2 2.2 2iJLIJJBJijiIa国地MSC/VLR 1 ! MSC/VLR 2历史记录VLRlISIISDXTWSI1CU2主NM尸金别(crc)好胃胃白出工基者削4刍mr名11L(BSCVTS0OOOMT4OO1IO613934T0H0P56A0110QAS三.则着正在IB值FFFFWC
8、1I46000347460011166l39e34T0HI5OA音.短信MVR阳IEAOl12M善r56A0113未削看PS0114谢若rsll5rS60116.询若5A0117米的苓PSeAOl18主的苦EMH19干则百F56A0120未用蓄EAOI21两苦0AO122*酣EAD123招，苓KBF56A0124未B三MF56A0I26未也苔IMEAOI27未叫著KSEAol26东的苍EAOlBK3EAoI30未附蓄FseMI31XWtWF56A0132未削蓄FS6A0133未附著F56A0134多削不IFseAOI35干削看0Aoi96午雨1HFSeAOl37r56AOI38-FWKI29EADl39Fe，吾关闭从USC/VLR1管理界面得出，11号移动台处于空闲状态；10、25号移动台处于正在通信状态。六、实验总结我了解到移动通信网络中移动性管理的作用及其实现的过程，并掌握了VLR内部位置更新的信令过程及其对MSC/VLR参数列表的影响；初步掌握了跨VLR位置更新的信令过程及其对MSC/VLR参数列表、HLR参数列表的影响。
