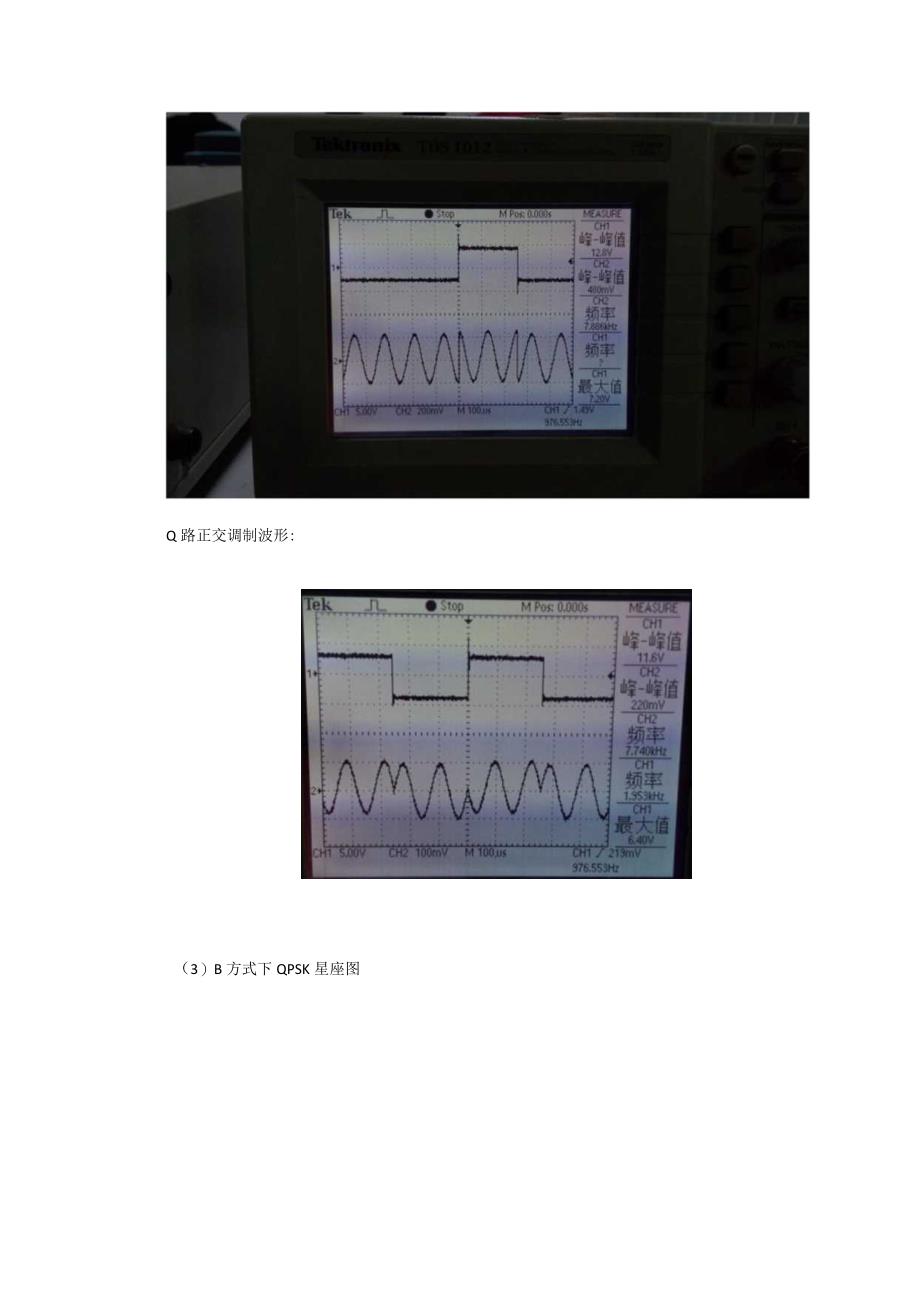

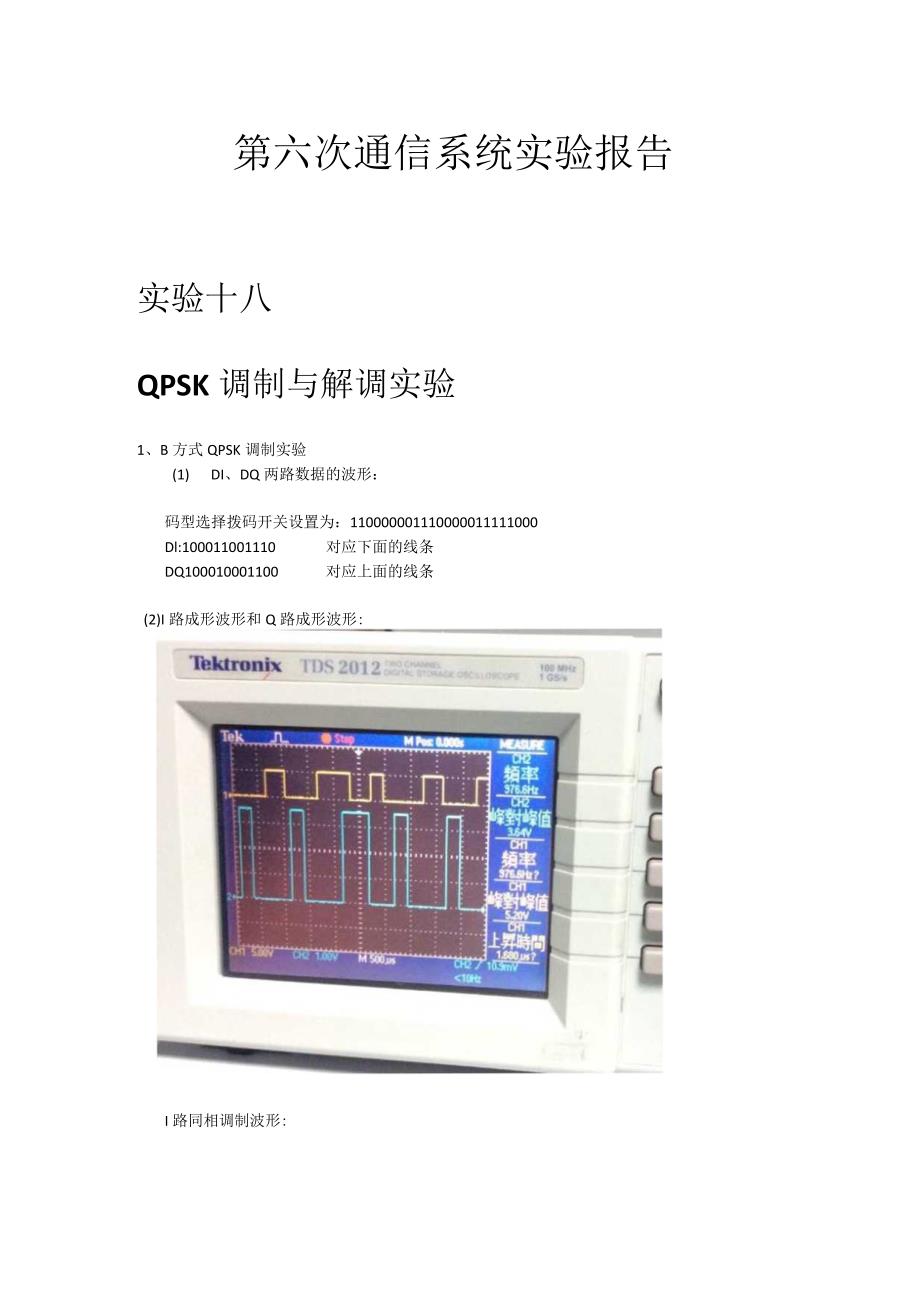

1、第六次通信系统实验报告实验十八QPSK调制与解调实验1、B方式QPSK调制实验(1) DI、DQ两路数据的波形：码型选择拨码开关设置为：110000001110000011111000Dl:100011001110对应下面的线条DQ100010001100对应上面的线条(2)I路成形波形和Q路成形波形:I路同相调制波形:Q路正交调制波形:（3）B方式下QPSK星座图ThG-iCH2:2、A方式的QPSK调制实验(1) NRZ码经串/并转换得到的DI、DQ两路数据波形:L St 叩MPw w,JTi H I I I I I I I I rJr I I *lr,取消自勤吉殳定B方式下QPSK星座图
2、一共有四个信息点，相位分别为45。、135。、225。、315嘴!梅a由一T.平t值TTn.周期139nns?：162.9Hz?:260rCHi2,*飞出罚6-M出2/1120,008Hz码型选择拨码开关设置为：110000001110000011111000Dl:100011001110对应下面的线条DQ100010001100对应上面的线条(2) I路和Q路成形信号:I路同相调制信号波形:Q路正交调制信号波形:（4）A方式QPSK星座图A方式下QPSK星座图一共有四个信息点，相位分别为0。、90。、180。、2703、B方式的QPSK解调实验I路解调信号波形与I路成形信号波形:Q路解调信号
3、波形与Q路成形信号波形:I路滤波信号波形与I路成形信号波形:LBJ埃-峰值I712VTR5-Q路滤波信号波形与Q路成形波形:(3)解调模块Dl和调制模块Dl波形:（4）解调模块DQ和调制模块DQ波形:（3）I路滤波、Q路滤波信号的X-Y波形:4、A方式的QPSK解调实验(1)I路解调信号波形与I路成形Q路解调信号波形与Q路成形:I路滤波信号波形与I路成形:Q路滤波信号波形与Q路成形:eCHi峰中值U2VC频率122g-Wi领率KK最大值C11Z-77TSVzI122MiHlE(2)解调的Dl和调制的Dl波形:解调的DQ和调制的DQ波形:(3)I路滤波信号、Q路滤波信号的X-Y波形:5、OQPSK方式B星座图:OQPSK方式A星座图:OQPSK将两个正交分量的两个比特DI、DQZ在时间上错开半个码元，使之不可能同时改变，这样使得相邻码元相位差的最大值仅为90。6、DQPSK方式A星座图：DQPSK方式B星座图:DQPSK调制没有固定的参考相位，后一个四进制码元总是以它相邻的前一个四进制码元的终止相位为参考相位。7、MSK调制方式星座图
