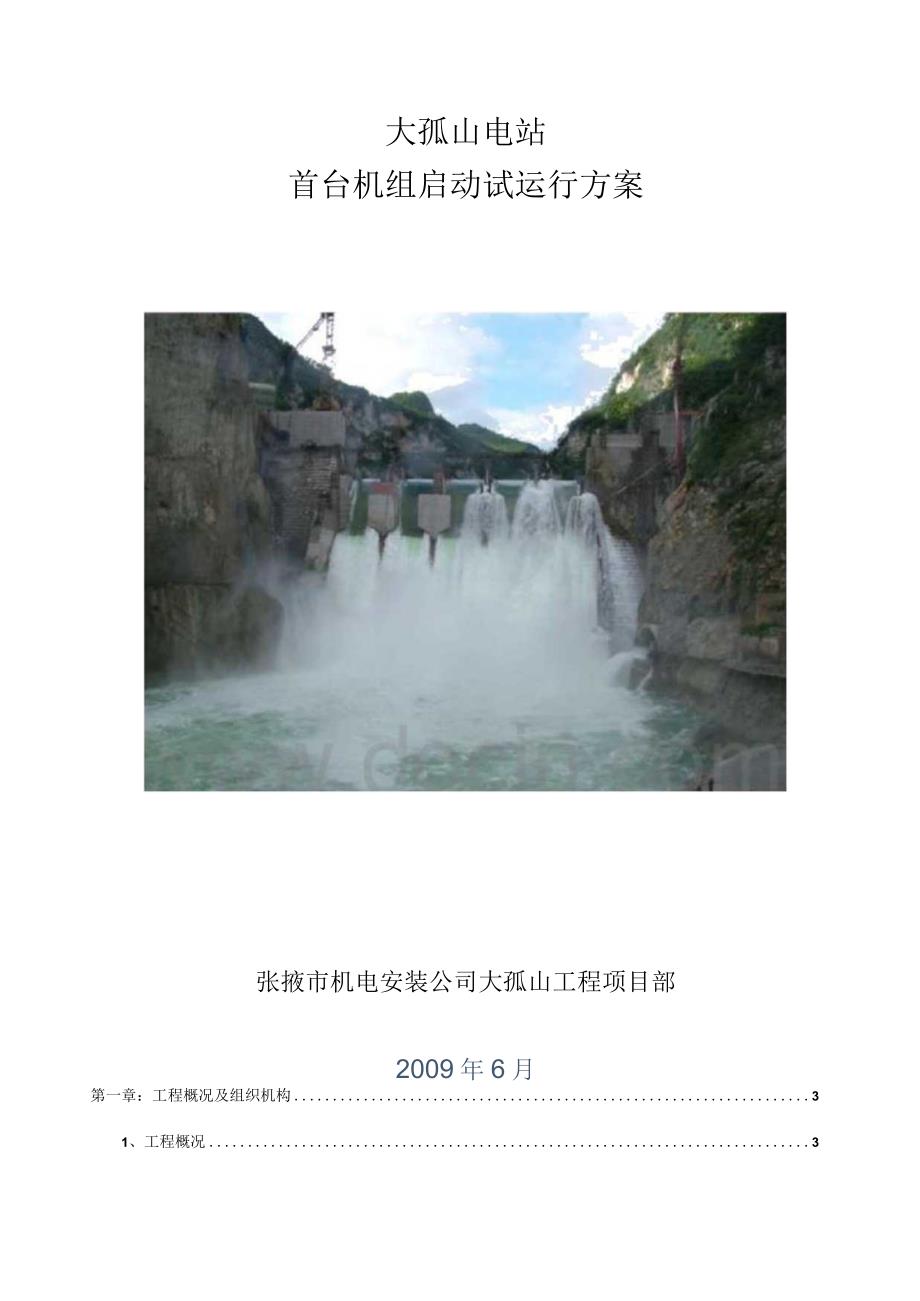

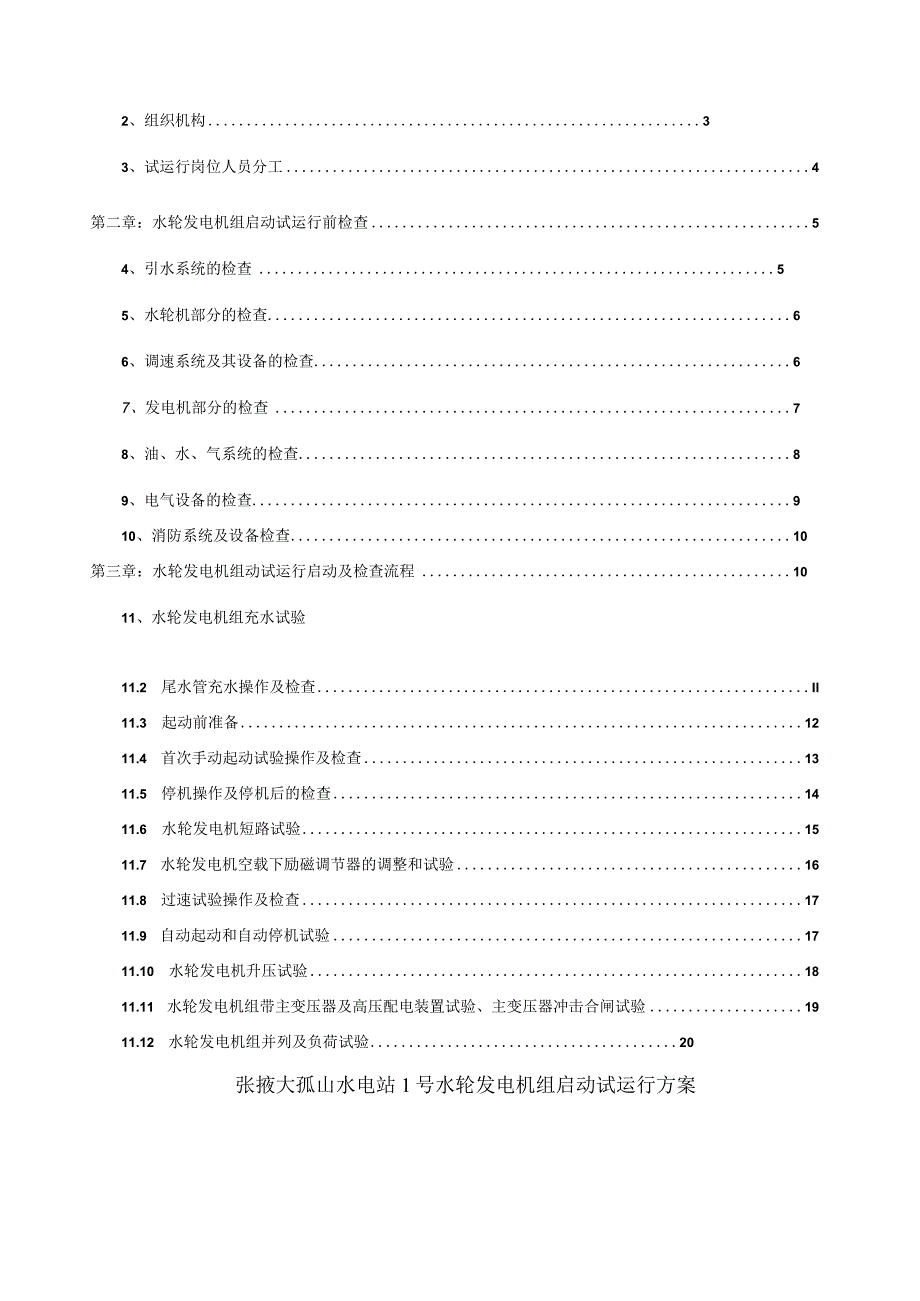

1、大孤山电站首台机组启动试运行方案张掖市机电安装公司大孤山工程项目部2009年6月第一章：工程概况及组织机构31、工程概况32、组织机构33、试运行岗位人员分工4第二章：水轮发电机组启动试运行前检查54、引水系统的检查55、水轮机部分的检查66、调速系统及其设备的检查67、发电机部分的检查78、油、水、气系统的检查89、电气设备的检查910、消防系统及设备检查10第三章：水轮发电机组动试运行启动及检查流程1011、水轮发电机组充水试验11.2 尾水管充水操作及检查Il11.3 起动前准备1211.4 首次手动起动试验操作及检查1311.5 停机操作及停机后的检查1411.6 水轮发电机短路试验1

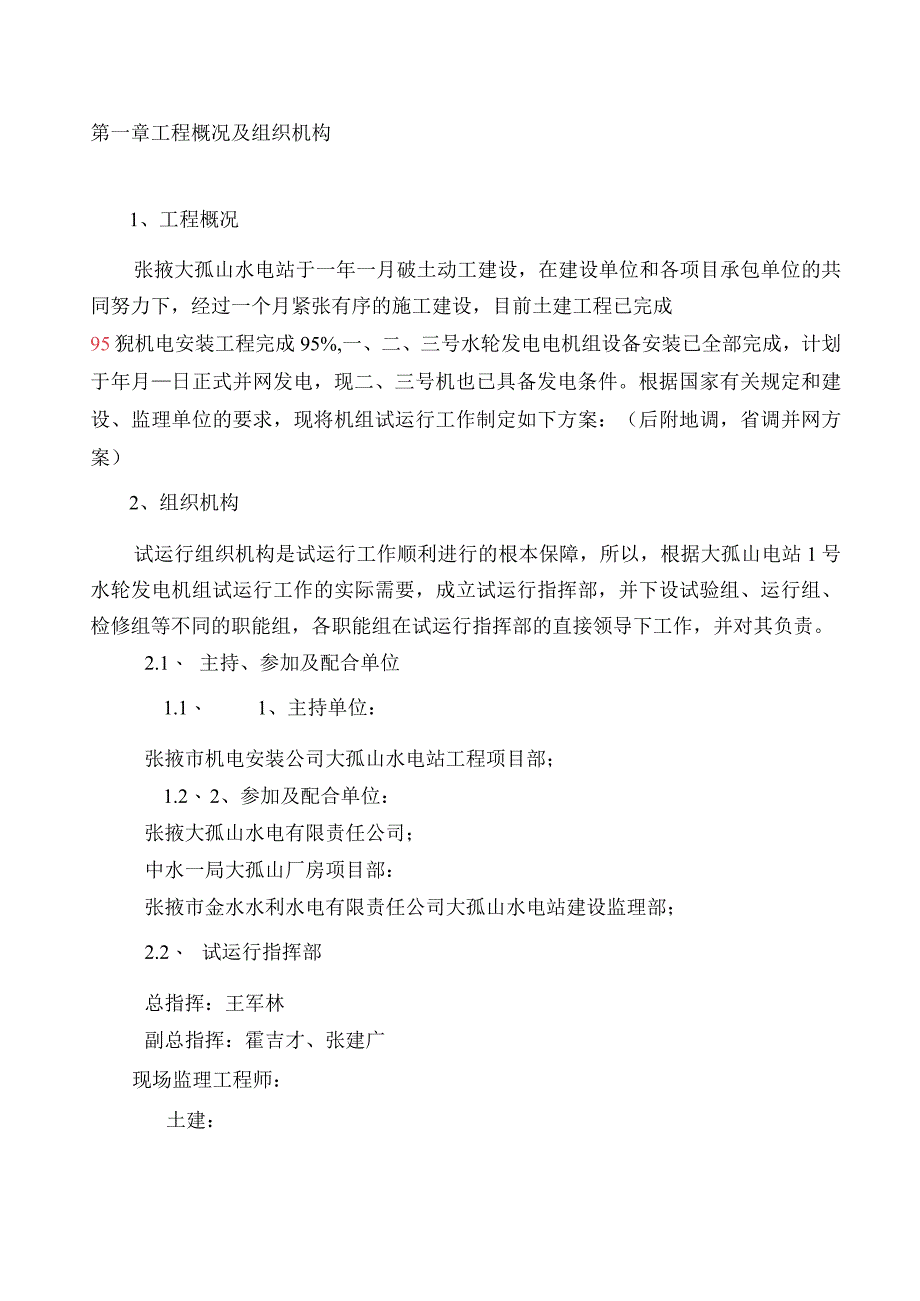

2、511.7 水轮发电机空载下励磁调节器的调整和试验1611.8 过速试验操作及检查1711.9 自动起动和自动停机试验1711.10 水轮发电机升压试验1811.11 水轮发电机组带主变压器及高压配电装置试验、主变压器冲击合闸试验1911.12 水轮发电机组并列及负荷试验20张掖大孤山水电站1号水轮发电机组启动试运行方案第一章工程概况及组织机构1、工程概况张掖大孤山水电站于一年一月破土动工建设，在建设单位和各项目承包单位的共同努力下，经过一个月紧张有序的施工建设，目前土建工程已完成95猊机电安装工程完成95%,一、二、三号水轮发电电机组设备安装已全部完成，计划于年月日正式并网发电，现二、三号机
3、也已具备发电条件。根据国家有关规定和建设、监理单位的要求，现将机组试运行工作制定如下方案：（后附地调，省调并网方案）2、组织机构试运行组织机构是试运行工作顺利进行的根本保障，所以，根据大孤山电站1号水轮发电机组试运行工作的实际需要，成立试运行指挥部，并下设试验组、运行组、检修组等不同的职能组，各职能组在试运行指挥部的直接领导下工作，并对其负责。2.1、 主持、参加及配合单位1.1、 1、主持单位：张掖市机电安装公司大孤山水电站工程项目部；1.2、 2、参加及配合单位：张掖大孤山水电有限责任公司；中水一局大孤山厂房项目部：张掖市金水水利水电有限责任公司大孤山水电站建设监理部；2.2、 试运行指挥
4、部总指挥：王军林副总指挥：霍吉才、张建广现场监理工程师：土建：机械：吴兴勤电气：惠学雁成员：杨兴民、李建民、宋书文、薛小军试验班：冲军年、周军、本组在进入现场后应将电工工具、常用仪表和相关测量、仪器准备齐全，以备急用。运行班：电气：第一班：谷英慧、刘敬波第二班：师寅生、朱映社第三班：、冲军年、刘泽机械：第一班：李永基、康永忠、刘琦第二班：杨雪林、杨学福、许秉海第三班：毛志斌、李建忠、罗辉检修班：电气：谷英慧、靳文东、王培茂、吴喜鹏机械：薛小军、周兴民、朱兴高、薛建东、李军注：每组的第一人为本组责任人，负责本组运行管理和指挥。3、试运行岗位人员分工3.1、 渠首操作运行监护人：靳文东操作人：罗凯
5、配合人：工2调速器操作运行监护人：康永忠操作人员刘琦配合人员：3.3、 发电机操作运行：监护人：谷英慧操作人员：刘泽配合人员：3.4、 主控室监控操作运行：监护人：谷英慧操作人员：刘敬波配合人员水系统操作运行监护人：康永忠操作人员：刘琦配合人员：3.5、 压开关柜室操作运行监护人：谷英慧操作人员：刘敬波配合人员：3.6、 压站操作运行监护人：冲军年操作人员：王培茂配合人员：渠首水工设施及建筑物监护人：操作人员：配合人员：所有各点监护人、操作人和配合人在起动试运行时必须坚守岗位，统一听从调度，不得离开操作现场或是无令操作。第二章水轮发电机组启动试运行前检查4、引水系统的检查4.1、 进水闸门已开
6、启，进水口闸门门槽已清扫干净检验合格。在无水情况下手动、自动操作均已调试合格，启闭情况良好。检修闸门和泄洪闸门在关闭状态，动作可靠。4.2、 进水口拦污栅已安装完工并清理干净检验合格。4.3、 压力隧道、压力钢管、调压井及通气孔、蜗壳、尾水管等过水通流系统均已检验合格清理干净。灌浆孔已封堵。测压装置已装好并调试合格。4.4、 伸缩节间隙均匀，盘根有足够的紧量。非本期发电部分分叉管闷头已封堵。一号机所有进人孔（门）的盖板均已封闭合格。4.5、 主阀及旁通阀已安装完工调试合格，启闭情况良好。油压装置及操作系统已安装完工检验合格，油泵电动机运转正常。4.6、 蜗壳、转轮室及尾水管已清扫干净，固定转轮
7、的楔子板或转轮上的悬挂吊具及其他临时支座等均已拆除。4.7、 蜗壳及尾水管排水阀启闭情况良好并处于关闭位置，集水井层深井泵起、停操作情况良好，排水阀门开启。4.8、 尾水闸门门槽及其周围已清理干净。尾水闸门已安装完工，检验合格，尾水启闭机及液压抓梁均调试完毕，动作良好。尾水闸门处于关闭状态。4.9、 机组各导轴承冷却供水管路无堵、漏现象，阀门开关位置正确。4.10、 10.电站上下游水位系统测量调试合格，各部位通讯、联络信号检验合格，准确可靠，回路畅通。5、水轮机部分的检查5.1、 水轮机转轮及所有部件已安装完工检验合格，施工记录完整。上下止漏环间隙已检查无遗留杂物。5.2、 真空破环阀已安装
8、完工，经严密性渗漏试验及设计压力下动作试验合格。5.3、 顶盖排水泵已安装完工，检验合格，自动操作回路处于投入状态。自流排水孔畅通无阻。5.4、 主轴密封已安装完工。经检验密封无渗漏。调整密封水压至设计规定值。5.5、 水导轴承润滑，冷却系统已检查合格，油位、温度传感器及冷却水水压已调试，各整定值符合设计要求。5.6、 导水机构已安装完工检验合格并处于关闭状态，接力器锁锭投入。导水叶最大开度和关闭后的严密性及压紧行程已检验符合设计要求。5.7、 各测压表计、示流计、流量计、摆度、振动传感器及各种变送器均已安装完工，管路线路连接良好。5.8、 尾水补气装置已安装，自然补气阀处于开启状态。6、调速
9、系统及其设备的检查6.1、 调速系统及其设备已安装完工，并调试合格。油压装置压力、油位正常，透平油化验合格。各部压力表计、供、排阀门和安全阀均已整定符合要求。6.2、 油压装置油泵在工作压力下运行正常，无异常振动和发热。集油槽油位浮子继电器动作正常。高压补气装置手动、自动动作正确。漏油装置手动、自动调试合格。6.3、 由手动操作将油压装置的压力油通向调速系统，检查各油压管路、阀门、接头、接力器及部件等均无渗油现象。6.4、 调速器电调柜已安装完工并调试合格，电液转换器工作正常。6.5、 事故配压阀和事故紧急关闭装置等均已调试合格。锁锭装置调试合格，信号指示正确，充水前应处于锁定状态。6.6、
10、进行调速系统联动调试的手动操作，并检查调速器、接力器及导水机构联动动作的灵活可靠和全行程内动作平稳性。检查导水叶开度、接力器行程和调速器柜的导叶开度指示器等三者的一致性。6.7、 检测紧急关闭导水叶全开到全关所需时间是否与设计值相同。并录制导水叶开度与接力器行程的关系曲线。6.8、 对调速器自动操作系统进行模拟操作试验，检查自动开机、停机和事故停机各部件动作准确性和可靠性。7、发电机部分的检查7.1. 发电机整体已全部安装完工检验合格记录完整。发电机内部已进行彻底清扫，定、转子气隙内无任何杂物。7.2. 导轴承及推力轴承油位、温度传感器及冷却水压已调试，整定值符合设计要求。7.3. 3发电机风
11、罩以内所有阀门、管路、接头、电磁阀、变送器等均已检验合格，处于正常工作状态。7.4. 4发电机转子集电环、碳刷、碳刷架已检验并调试合格。7.5. 电机风罩内所有电缆、导线、辅助线、端子板均已检查正确无误。7.6. 6发电机制动系统的手动、自动操作已检验调试合格，动作正常，充水前风闸处于手动制动状态。7.7. 电机的空气冷却器已检验合格，水路畅通无阻。阀门无渗水、漏水现象。7.8. 量发电机工作状态的各种表计，振动、摆度传感器等监测仪器均已安装完工，调试、整定合格。7.9. 9推力轴承高压油顶起装置已调试合格，压力继电器工作正常，行程开关信号正常，单向阀及管路无渗漏现象。710发电机内的灭火管路
12、、火灾探测器已校验合格，手动动作准确，压缩空气通入试验完成，并畅通无阻。8、油、水、气系统的检查8.1、 冷却水供水系统供水管路、阀门及备用水系统等均已分别调试合格，工作正常。8.2、 机组冷却水过滤器及供水环管，进入机组冷却器的冷却水进出水管路阀门，接头均已检验合格无渗漏现象。8.3、 厂内渗漏排水和检修排水系统经全面检查合格。各深井泵、排水泵手、自动启动工作正常，水位传感器调试合格，其输出信号和整定值符合设计要求。8.4、 全厂透平油、绝缘油供应系统己部分投入运行，能满足一号机组供油、用油和排油的需要。且油质经化验合格。8.5、 高、低压空气压缩机均已调试合格，贮气罐及管路无漏气，管路畅通
13、。各压力表计、温度计、流量计、安全阀及减压阀工作正常。整定值符合设计要求。8.6、 所有高、低压空气系统管路已分别分段通过漏气试验，检查合格，无漏气现象。8.7、 各管路、附属设备已按要求刷漆，标明流向，各阀门已标明开关方向，并挂牌编号。9、电气设备的检查9.1、 电气一次设备的检查9.1.1、 发电机主引出线及其设备已安装完工检验合格，机端引出口处的电压、电流互感器已检验合格。中性点电流互感器、避雷器及接地均已安装并调试合格。9.1.2、 发电机断路器、隔离开关已安装检验合格，动作可靠。9. 1.3、从发电机引出端直至主变压器低压侧段的母线及其设备已全部安装完工检验并试验合格，具备带电试验条
14、件。9.1. 4、主变压器已安装完工调试合格，分接开关置于系统要求的给定位置，绝缘油化验合格，油冷却系统调试合格，事故排油系统、灭火消防系统以及周围安全保护措施符合设计要求，具备带电试验条件。1.1.5、 厂用电设备已全部安装完工检验并试验合格，已接通电源投入正常工作。备用电源自动投入装置已检验合格，工作正常，1.1.6、 高压IlOKV升压站设备与一号机组发电有关的回路、设备及母线、连接线等均已完工并检查合格，高压断路器已调试合格，可靠动作。1.1.7、 厂房内各设备接地已检验，接地连接良好。厂外接地网已检查，接地网测试井已检查。总接地网接地电阻值已测试，符合规程规定值的要求。1.1.8、
15、厂房照明已安装，主要工作场所、交通道和楼梯间照明已检查合格。事故照明已检查合格。事故交通安全疏散指示牌已检查合格。9.2、 励磁系统及设备与回路的检查9.2.1、 励磁系统盘柜已安装完工检查合格，主回路连接可靠，绝缘良好。9.2.2、 励磁变压器己安装完工检验合格，高、低压端连接线已检查，电缆检验合格，耐压试验已通过。9.2.3、 3、励磁控制和保护盘柜已调试合格，具备试验要求。9.2.4、 交直流灭磁开关主触头接触良好，开距符合要求，动作灵活可靠。9.2.5、 励磁调节器开环特性符合设计要求，通道切换可靠。9.3、 电气控制和保护系统及回路的检查9.3.1、 机组电气控制和保护设备及盘柜均已安装完工检查合格。中央控制室保护屏、控制台、计算机等设备均已安装完工检验合格。9.3.2、 蓄电池及直流设备已安装完工检验合格。逆变装置及其回路已检验合格，直流电源供应正常。9.3.3、 以下电气操作回路已检查并作完模拟试验，确定其动作的准确性。a.进水口闸门自动操作回路；b.蝴蝶阀自动操作回路；c.机组水力机械自
