《对膨胀蛭石防火板进行配方改进.docx》由会员分享，可在线阅读，更多相关《对膨胀蛭石防火板进行配方改进.docx（2页珍藏版）》请在第壹文秘上搜索。

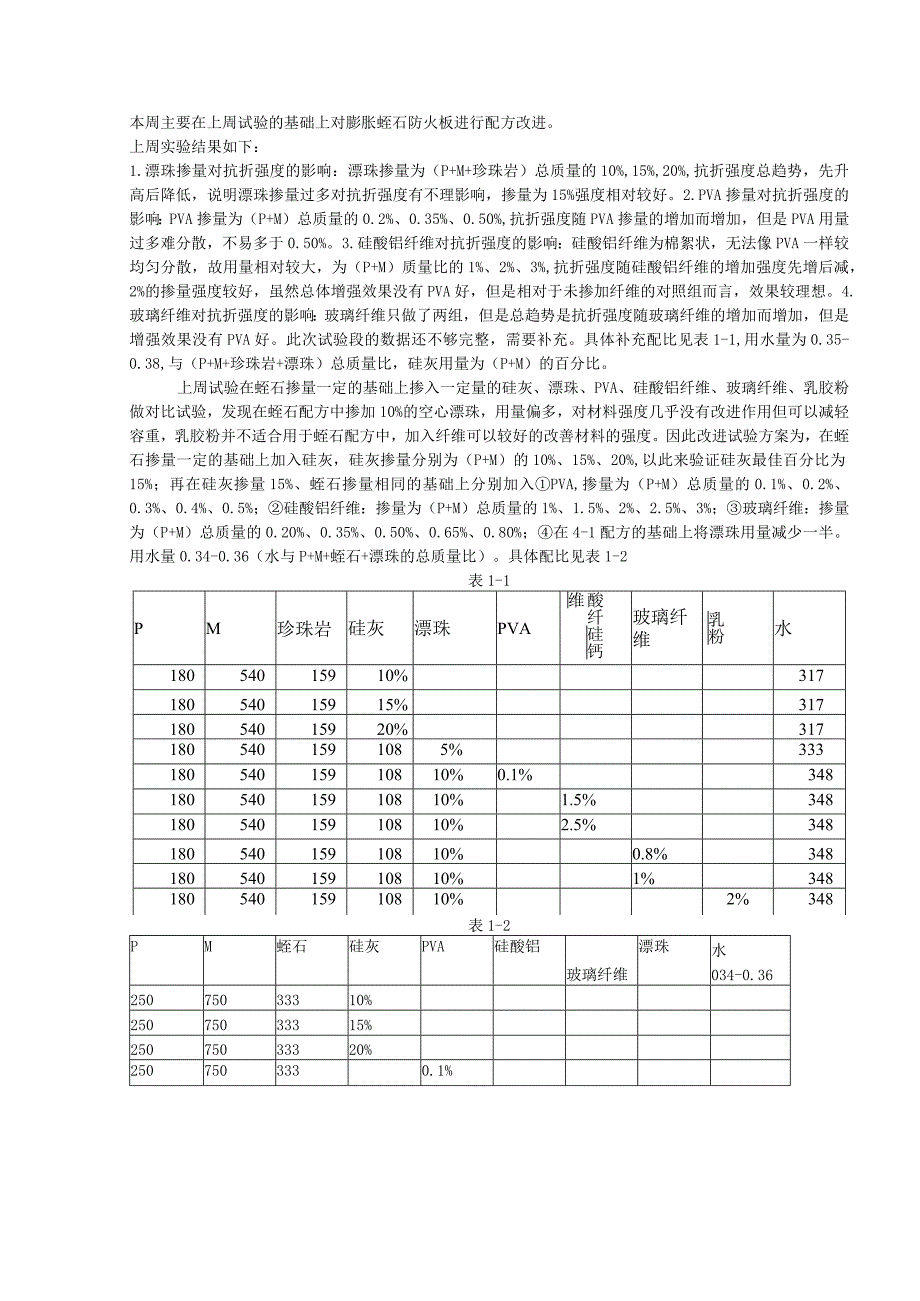

1、本周主要在上周试验的基础上对膨胀蛭石防火板进行配方改进。上周实验结果如下：1.漂珠掺量对抗折强度的影响：漂珠掺量为（P+M+珍珠岩）总质量的10%,15%,20%,抗折强度总趋势，先升高后降低，说明漂珠掺量过多对抗折强度有不理影响，掺量为15%强度相对较好。2.PVA掺量对抗折强度的影响：PVA掺量为（P+M）总质量的0.2%、0.35%、0.50%,抗折强度随PVA掺量的增加而增加，但是PVA用量过多难分散，不易多于0.50%。3.硅酸铝纤维对抗折强度的影响：硅酸铝纤维为棉絮状，无法像PVA一样较均匀分散，故用量相对较大，为（P+M）质量比的1%、2%、3%,抗折强度随硅酸铝纤维的增加强度先
2、增后减，2%的掺量强度较好，虽然总体增强效果没有PVA好，但是相对于未掺加纤维的对照组而言，效果较理想。4.玻璃纤维对抗折强度的影响：玻璃纤维只做了两组，但是总趋势是抗折强度随玻璃纤维的增加而增加，但是增强效果没有PVA好。此次试验段的数据还不够完整，需要补充。具体补充配比见表1-1,用水量为0.35-0.38,与（P+M+珍珠岩+漂珠）总质量比，硅灰用量为（P+M）的百分比。上周试验在蛭石掺量一定的基础上掺入一定量的硅灰、漂珠、PVA、硅酸铝纤维、玻璃纤维、乳胶粉做对比试验，发现在蛭石配方中掺加10%的空心漂珠，用量偏多，对材料强度几乎没有改进作用但可以减轻容重，乳胶粉并不适合用于蛭石配方中
3、，加入纤维可以较好的改善材料的强度。因此改进试验方案为，在蛭石掺量一定的基础上加入硅灰，硅灰掺量分别为（P+M）的10%、15%、20%,以此来验证硅灰最佳百分比为15%；再在硅灰掺量15%、蛭石掺量相同的基础上分别加入PVA,掺量为（P+M）总质量的0.1%、0.2%、0.3%、0.4%、0.5%；硅酸铝纤维：掺量为（P+M）总质量的1%、1.5%、2%、2.5%、3%；玻璃纤维：掺量为（P+M）总质量的0.20%、0.35%、0.50%、0.65%、0.80%；在4-1配方的基础上将漂珠用量减少一半。用水量0.34-0.36（水与P+M+蛭石+漂珠的总质量比）。具体配比见表1-2表1-1P

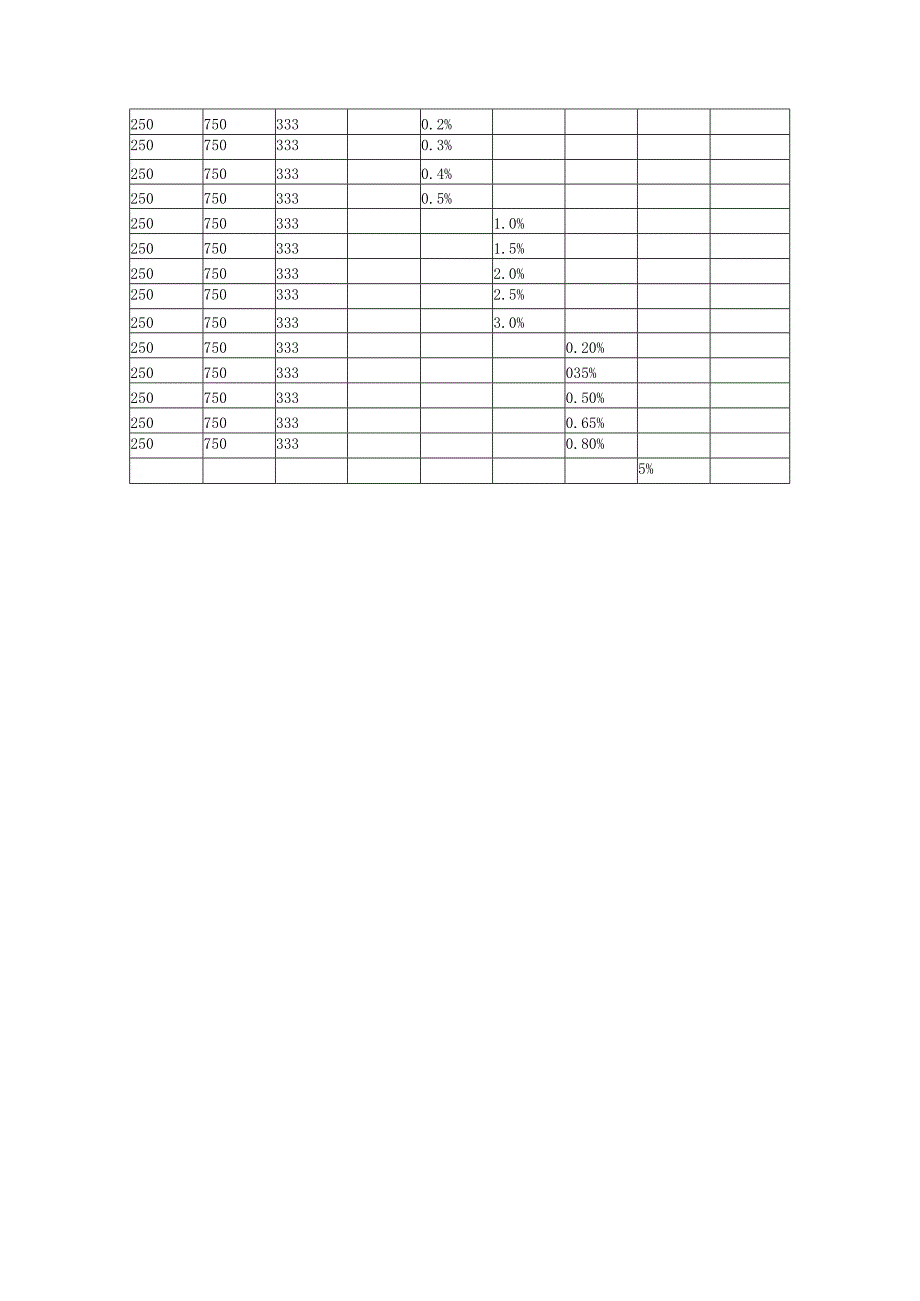

4、M珍珠岩硅灰漂珠PVA酸纤硅钙维玻璃纤维乳粉水18054015910%31718054015915%31718054015920%3171805401591085%33318054015910810%0.1%34818054015910810%1.5%34818054015910810%2.5%34818054015910810%0.8%34818054015910810%1%34818054015910810%2%348表1-2PM蛭石硅灰PVA硅酸铝玻璃纤维漂珠水034-0.3625075033310%25075033315%25075033320%2507503330.1%2507503330.2%2507503330.3%2507503330.4%2507503330.5%2507503331.0%2507503331.5%2507503332.0%2507503332.5%2507503333.0%2507503330.20%250750333035%2507503330.50%2507503330.65%2507503330.80%5%
