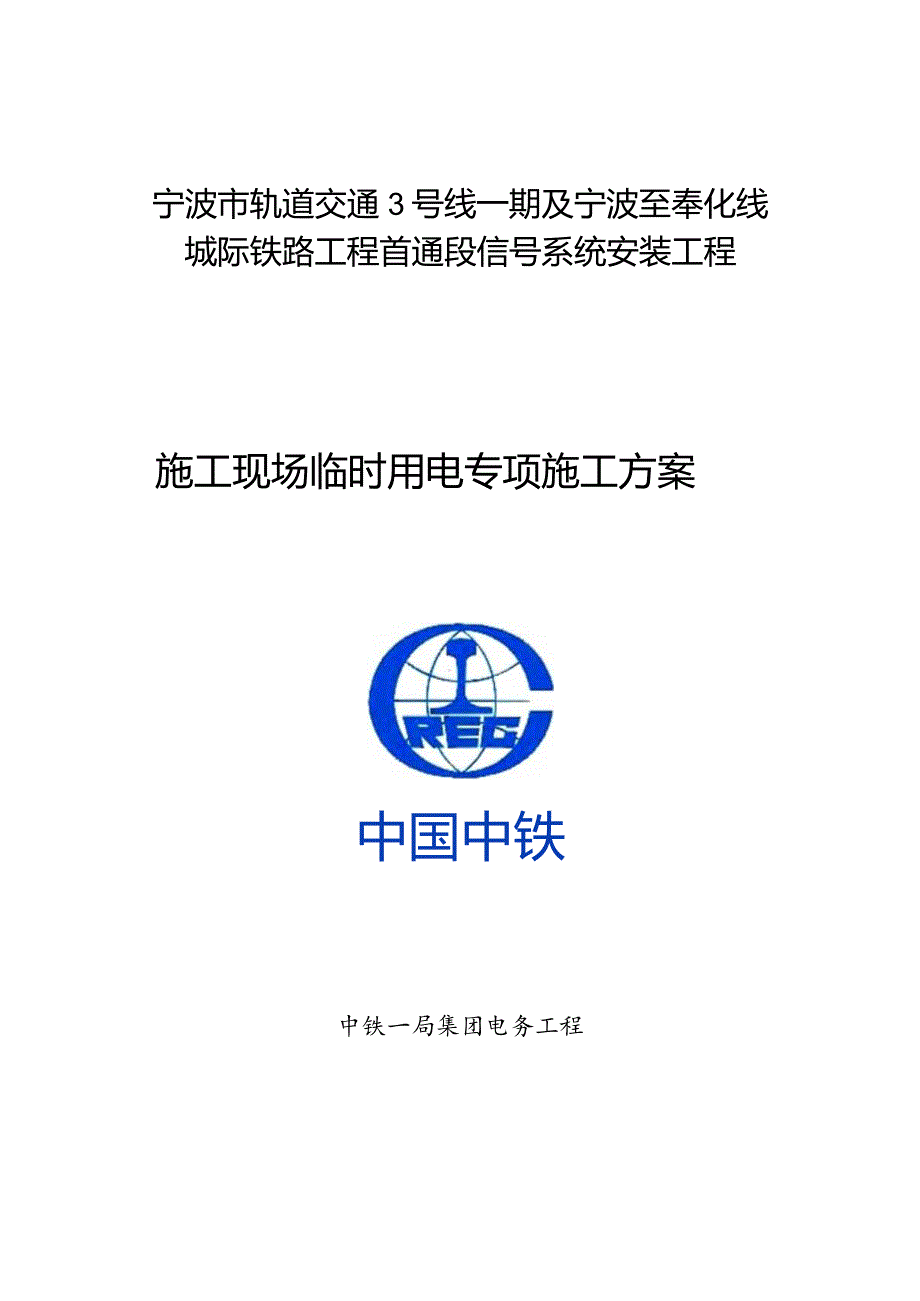

1、宁波市轨道交通3号线一期及宁波至奉化线城际铁路工程首通段信号系统安装工程施工现场临时用电专项施工方案中国中铁中铁一局集团电务工程宁波轨道交通3号线一期及宇奉线首通段信号工程经理部.13.现场临时用电平安技术措施.临时用电专项施工方案为加强施工现场临时用电标准化、标准化，提升临时用电管理水平，保障工程临时用电平安，防止触电事故发生，我们依据?施工现场临时用电平安技术标准？（JGJ46-2005）、?低压配电设计标准？（GB50054-2021）、及相关标准文件等规定，并结合我工程部的工程实际,编制了我工程施工现场临时用电组织设计。宁波市轨道交通3号线一期工程为高塘桥大通桥段，主要经过邺州新城区、
2、江东区中兴路，下穿甬江后止于江北区庄桥机场前。线路全长约16.719km,设站15座，全为地下站，其中换乘站6座，最小站间距832.742m,为高塘桥站至句章路站，最大站间距1721.075m,为中兴大桥南站站至大通桥站，平均站间距为1.194kmo宁波至奉化城际铁路工程首通段（以下简称宁奉城际铁路工程自宁波市轨道交通3号线一期工程高塘桥站向南引出，线路全长6.1km,其中地下线0.84km,高架线4.95km,过渡段长0.3Iknl（含U型槽段），设站3座（不含高塘桥站），全为高架站，分别为姜山站、邺州工业园东站、甬江村站，平均站间距2.41km。设置控制中心一座，共用位于1号线东环南路站地
3、块的线网控制中心。2 .工程用电特点本工程全线车站19座，共7个信号联锁集中站，根据现场用电需求，联锁站设备机柜多且配线周期长，完成一个联锁站施工需2个多月，其次在施工完成后正式电未接入前会牵扯到临电调试，所以需在设备室设立固定的二级配电箱满足用电需求。非联锁站施工量及施工周期短，可根据机电单位施工方案选择三级配电箱。本工程机电装修共分为5个标段：1) 1标中铁隧道股份大通桥、中兴大桥南站及所辖区间）2) 2标甬港现代工程(明楼、体育馆站及所辖区间)3) 3标浙江申永达安装(仇毕、儿童公园、樱花公园及所辖区间)4) 4标广东水电二局股份(钱湖北路、锦寓路、四明中路、郸州区政府站及所辖区间)5)
4、 5标中铁上海工程局集团(南部商务区、郸州客运总站、句章路、高塘桥站及所辖区间)3 .现场临电方案1 .1现场临时用电概述根据信号施工特点，施工现场主要有两种用电方式，一种是室内临时用电，一种是轨行区临时用电。室内临时用电包括照明、角磨机、冲击钻、除湿机。轨行区临时用电包括角磨机、冲击钻。3 .2室内电路设计室内用电通过与属地单位签订用电协议后，通过附属地单位一级配电箱用电缆引接到室内二级配电箱。室内配电箱采用箱式，箱内设置电度表、空开、漏电保护器，便于日常巡检、维护；电箱固定在支架上，箱子中心距地面0.8T.2米。3序号信号设备室用电设备额定电压(V)额定功率(KW)数量合计1照明22082
5、除湿机22013角磨机22014冲击钻2201总计(P)3(1)总电路电流计算:额定电压U=220v功率因素cos用电设备同时使用率100%线路上的电流：I=PXUXcos*X100%)=2920220100%)配电导线选择：电路持续允许电流为10.2A,根据国家常用配电导线持续允许电流表，电缆选用YJV22型56三2铜芯电缆线完全满足要求。3. 3轨行区电路设计轨行区设备用电是用220V雅马哈发电机，额定功率2KW,与发电机连接是通过一个三级配电箱。箱内设置空开、漏电保护器。3序号轨行区用电设备额定电压(V)额定功率(KW)数量合计1角磨机22012冲击钻2201总计(P)3(1)电路电流计
6、算:额定电压U=220v功率因素COS用电设备同时使用率100%线路上的电流：I=PXUXcos3X100%）=1520220100%）配电导线选择：电路持续允许电流为5.3A,根据国家常用配电导线持续允许电流表，电缆选用BV型3X2.5rn2铜芯电缆线完全满足要求。国家常用配电导线持续允许电流表如下：常用配电导线持续允许电流表A）导线标称被面（mm2）裸线檄皮或塑料绝缘线单芯500TJ型铜饯）口型（铝线）BX型（铜芯椽皮线）BLX型（铝芯橡皮线）BV型（铜芯塑料线）BLV型（铝芯加料线）2.5352732254一45354232658455542IOCL一856575501613010511
7、0851058025180135145110138105352201701801381701305027021523017521516570340265285220265205954153253452653252501204853754003103753851505704404703604303251856455005404204903802407706106005104.现场临时用电平安技术措施4.1 通用规定1）施工现场临时用电实行三相五线制、三级配电三级保护和一机一闸一漏一箱一锁的做法，严禁用一个电器开关直接控制二台及二台以上用电设备。机械设备必须执行工作接地和重复接地的保护措施。手持电
8、开工具都必须安装灵敏有效的漏电保护装置。安装、维修或撤除临时用电工程，必须由电工完成。电工必须持证上岗，上岗前按规定穿戴好个人防护用品。2）线路上禁止带负荷接电或断电，并禁止带电操作。严禁带负荷拉、合开关。停用设备应拉闸断电，锁好开关箱。移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。配电盘或配电线路维修时，应挂停电标志牌。停、送电必须由专人负责。3）施工现场停电一小时以上时，应切断电源，锁好开关箱。线路停电工作时，应符合以下操作规定：a.切断有关电源，总配电箱应上锁并挂标示牌。b.验电时应戴绝缘手套，按电压等级使用验电器，在设备两侧各相或线路各相分别验电。c.验明设备
9、或线路确认无电后，即将检修设备或线路做短路接地。d.装设接地线，应由二人进行，先接接地端。后接导体端，撤除时顺序相反。拆、接时均应穿戴绝缘防护用品。e.设备或线路检修完毕，应全面检查确认无误前方可撤除临时短路接地线。4）用电设备除做保护接零或接地外，必须在设备负荷线的首端、分端或末端设置漏电保护装置。漏电保护装置装设位置、型式与主要特性参数选择必须适应施工现场的实际需要，到达三级保护。5）电气设备所用保险丝（片）的额定电流应与其负荷容量相适应。禁止用其它金属线代替保险丝（片）。6）使用的漏电保护器必须是国家定点生产厂或经过有关部门正式认可的产品。对新购置或搁置已久重新使用和使用一个月以上的漏电
10、保护器应认真检验其特性，发现问题及时修理或更换。使用于潮湿场所的漏电保护器应采用防溅型产品O4. 2电箱（配电箱、开关箱）使用1）电箱应使用标准电箱，统一编号、上锁，应由持证的电工负责使用管理,开关箱应标明所控设备。配电箱、开关箱应安装端正、牢固、防雨，配电箱、开关箱内不得放置任何杂物，并应保持清洁。配电箱中心与地面的距离在1.4、1.6m之间，移动式开关箱应装在巩固的支架上，中心离地面0.8L62）分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。配电箱、开关箱周围应有足够二人同时工作的空间和通道、不得堆放任
11、何阻碍操作、维修的物品。3）配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，不得歪斜和松动，电器必须完整无损，接线正确，不准使用破损、不合格的电器。各类接触装置应灵敏可靠，绝缘良好。配电箱的开关电器应与配电线或开关箱一一对应配合，作分路设置，以确保专路专控；总开关电器与分路开关电器的额定值、动作整定值相适应。熔丝应和用电设备的实际负荷相匹配，熔断器的熔体（保险丝）更换时，严禁用不符合原规格的熔体或金属裸线代替使用。进出线必须采用橡皮绝缘电缆，剥头不得外露，接头不得松动。箱内的工作零线应通过接线端子板连接,并应与保护零线接线端子分设。箱体的金属外壳应做保护接零（或接地），保护零线必须通
12、过接线端子板连接。配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。配电箱、开关箱的进线和出线不得承受外力。4）所有配电箱、开关箱在使用过程中必须按照下述操作顺序：a.送电操作顺序为：总配电箱一分配电箱一开关箱b.停电操作顺序为：开关箱一分配电箱一总配电箱（出现电气故障的紧急情况除外）5）所有配电箱、开关箱应定期进行检查和维修。对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。4. 3支线架设配电箱的电缆线应有套管，电线进出不混乱，支线绝缘好，无老化、破损和漏电。橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金
13、属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。穿越道路的电缆线除套防护套管外，支线架设在过道处要采用平安保护措施；室外支线应用橡皮线架空，接头不受拉力并符合绝缘要求。4 .4现场照明车站照明纳入属地单位建设与管理，一般采用220V电压；在设备集中站信号设备室照明缺乏的情况下需单独外接电源，设置一个二极配电箱，用于室内照明。在轨行区等危险、潮湿场所内，手持照明灯具，如头灯、手电，必须采用符合要求的平安电压。需使用大功率照明照明灯具时，导线用绝缘子固定，移动照明导线采用电缆线，严禁使用花线或塑料胶质线，导线不得随地拖拉或绑在脚手架以及无绝缘措施的金属构件上。照明灯具的金属外壳必须接地。单
14、相回路内的照明开关箱必须装设漏电保护器。探照灯固定架设，保证平安,灯线不得靠近灯具外表,照明零线严禁通过熔断器。5 .5接地接零在施工现场专用的中性点直接接地的低压电力线中，必须采取TN-S接零保护系统（即三相五线制）：1）在施工现场专用的中性点直接接地的电力线路中，必须采取接零保护系统。电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地、配电室零线或第一级漏电保护器电源侧的零线引出。2）保护零线统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。3）保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。4）不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5-2.5m,露出地面1015cm,接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法。接地电阻应符合有关规定，电阻应不大于10欧姆，并经电气试验部门检测合格。5、经济比选针对作业队驻地照明拟采用白炽灯照明、节能灯照明两种照明方案中的最优方案，方案对照表如下序号方案名称平安性经济性可行性1白炽灯照明白炽灯使用的是鸽丝，鸨丝电阻较大，通电
