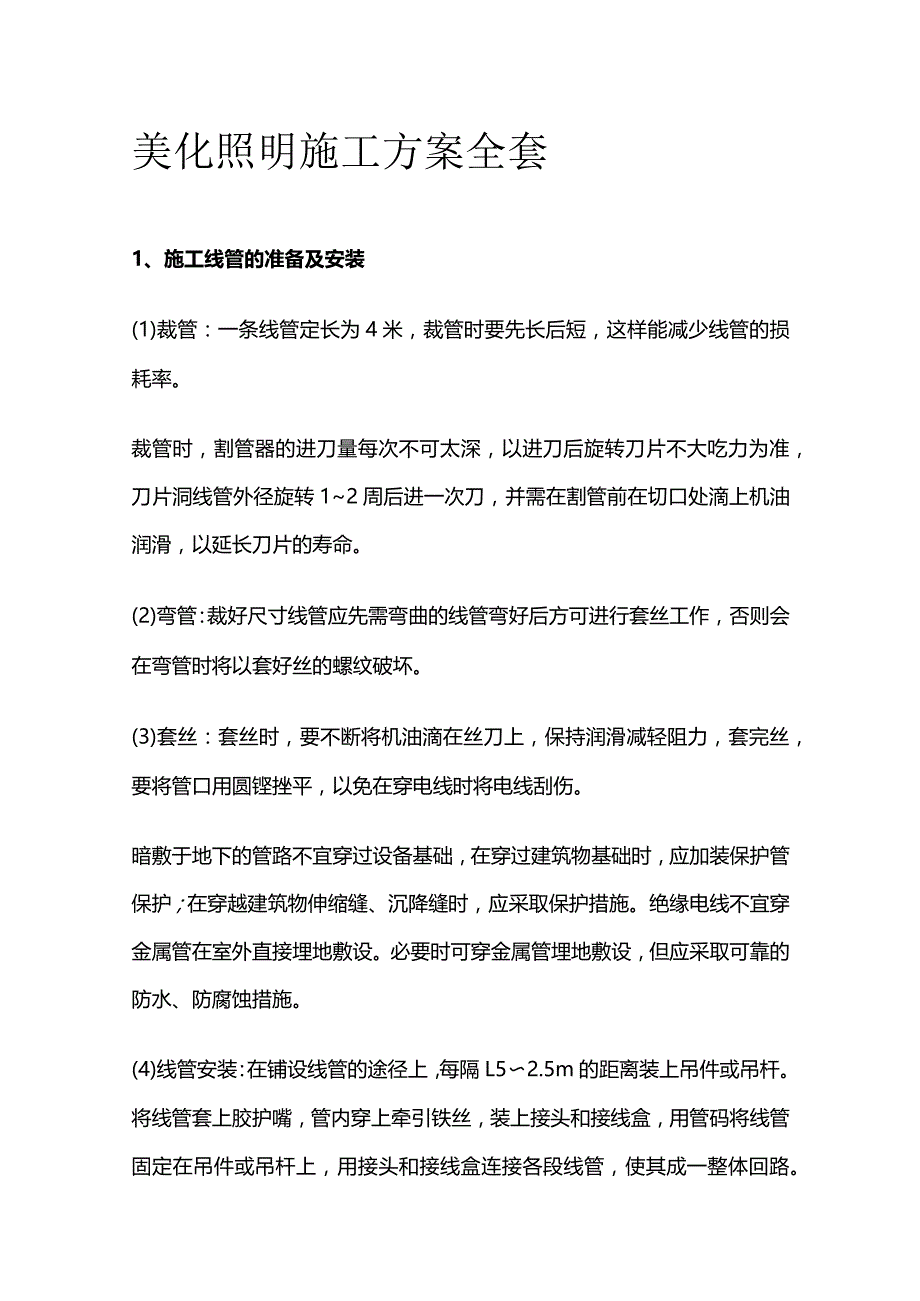

1、美化照明施工方案全套1、施工线管的准备及安装(1)裁管：一条线管定长为4米，裁管时要先长后短，这样能减少线管的损耗率。裁管时，割管器的进刀量每次不可太深，以进刀后旋转刀片不大吃力为准，刀片洞线管外径旋转12周后进一次刀，并需在割管前在切口处滴上机油润滑，以延长刀片的寿命。(2)弯管：裁好尺寸线管应先需弯曲的线管弯好后方可进行套丝工作，否则会在弯管时将以套好丝的螺纹破坏。(3)套丝：套丝时，要不断将机油滴在丝刀上，保持润滑减轻阻力，套完丝，要将管口用圆铿挫平，以免在穿电线时将电线刮伤。暗敷于地下的管路不宜穿过设备基础，在穿过建筑物基础时，应加装保护管保护；在穿越建筑物伸缩缝、沉降缝时，应采取保护

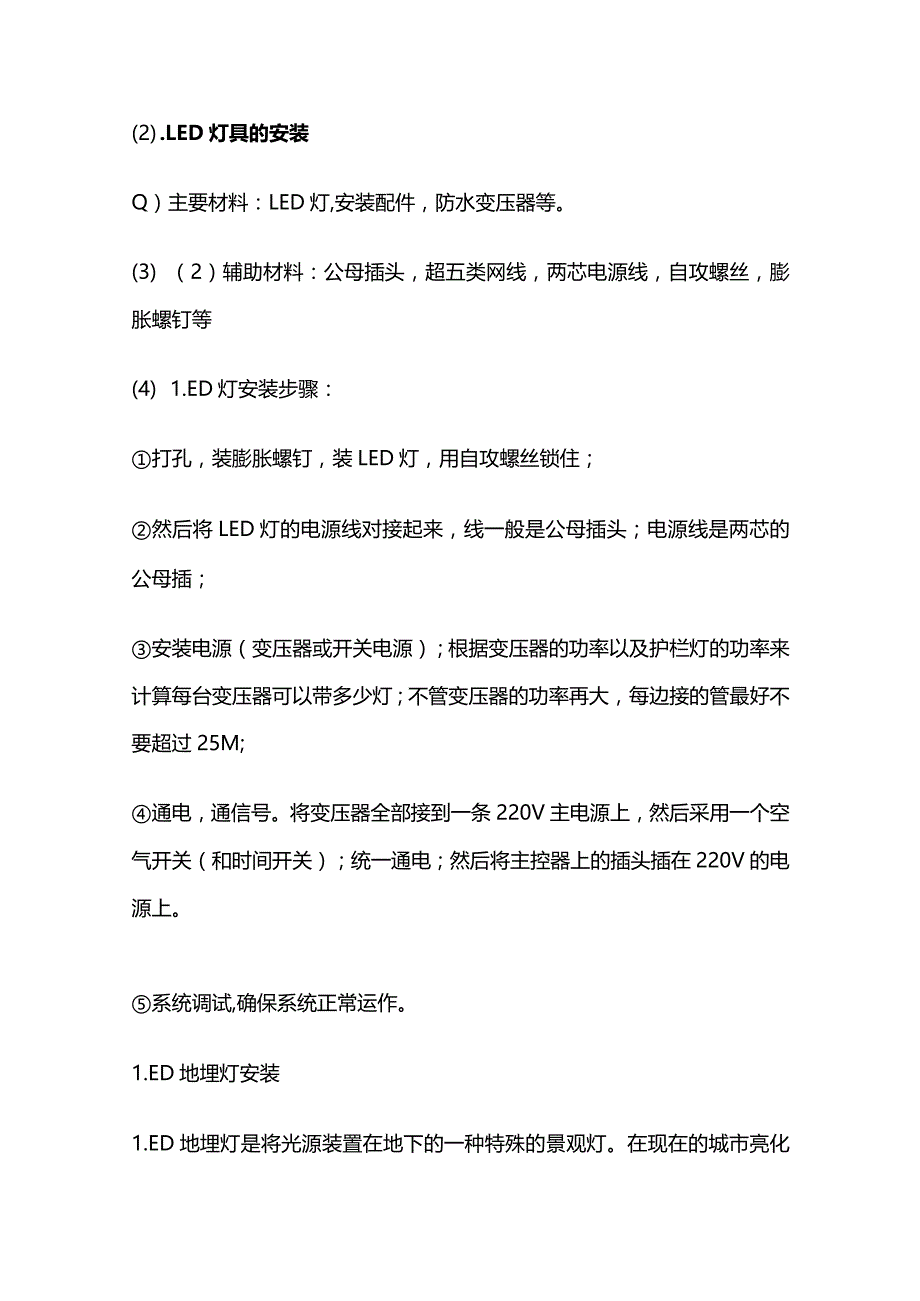

2、措施。绝缘电线不宜穿金属管在室外直接埋地敷设。必要时可穿金属管埋地敷设，但应采取可靠的防水、防腐蚀措施。(4)线管安装：在铺设线管的途径上，每隔L52.5m的距离装上吊件或吊杆。将线管套上胶护嘴，管内穿上牵引铁丝，装上接头和接线盒，用管码将线管固定在吊件或吊杆上，用接头和接线盒连接各段线管，使其成一整体回路。(2) .LED灯具的安装Q）主要材料：LED灯,安装配件，防水变压器等。(3) （2）辅助材料：公母插头，超五类网线，两芯电源线，自攻螺丝，膨胀螺钉等(4) 1.ED灯安装步骤：打孔，装膨胀螺钉，装LED灯，用自攻螺丝锁住；然后将LED灯的电源线对接起来，线一般是公母插头；电源线是两芯的

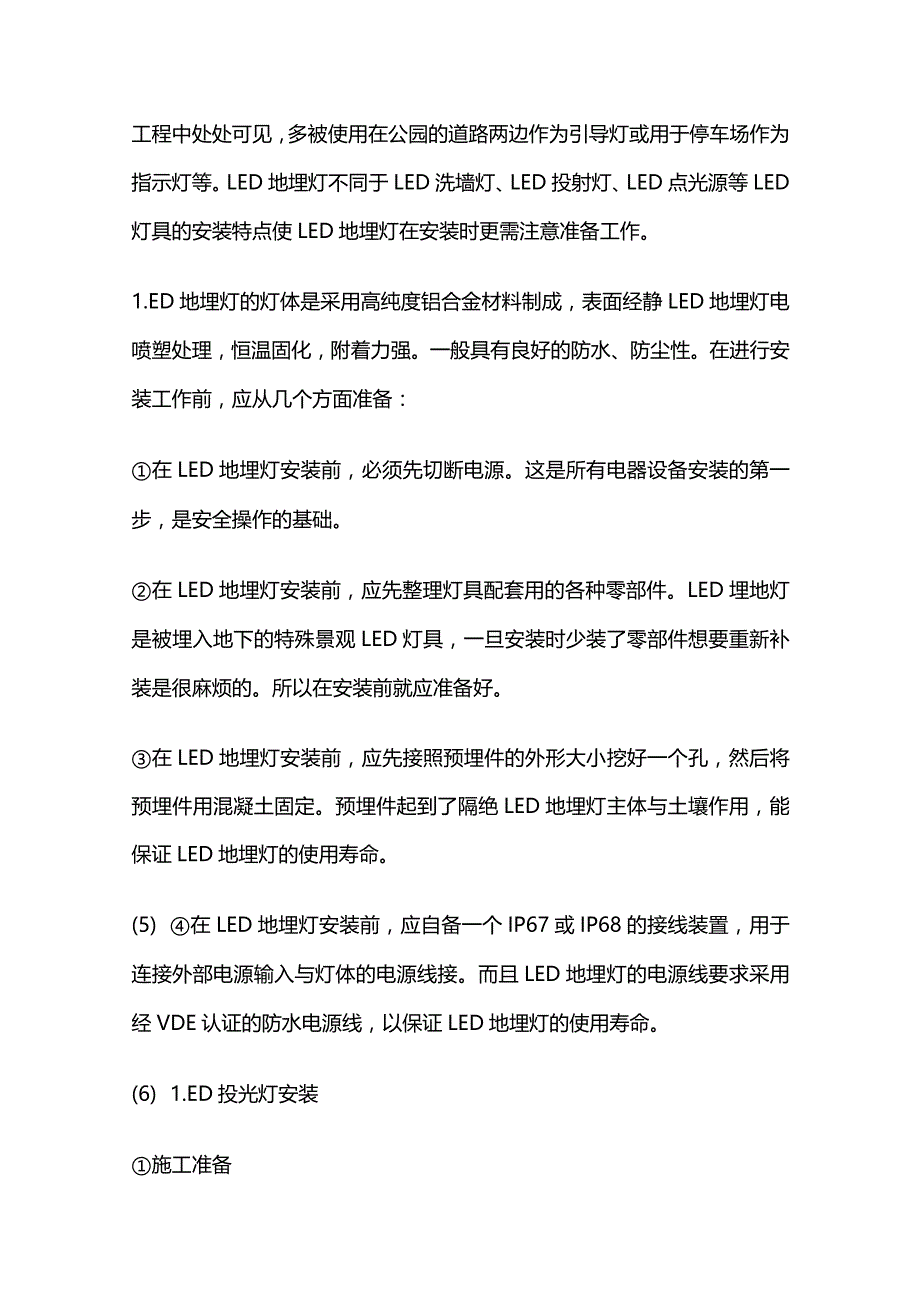

3、公母插；安装电源（变压器或开关电源）；根据变压器的功率以及护栏灯的功率来计算每台变压器可以带多少灯；不管变压器的功率再大，每边接的管最好不要超过25M;通电，通信号。将变压器全部接到一条220V主电源上，然后采用一个空气开关（和时间开关）；统一通电；然后将主控器上的插头插在220V的电源上。系统调试,确保系统正常运作。1.ED地埋灯安装1.ED地埋灯是将光源装置在地下的一种特殊的景观灯。在现在的城市亮化工程中处处可见，多被使用在公园的道路两边作为引导灯或用于停车场作为指示灯等。LED地埋灯不同于LED洗墙灯、LED投射灯、LED点光源等LED灯具的安装特点使LED地埋灯在安装时更需注意准备工作
4、。1.ED地埋灯的灯体是采用高纯度铝合金材料制成，表面经静LED地埋灯电喷塑处理，恒温固化，附着力强。一般具有良好的防水、防尘性。在进行安装工作前，应从几个方面准备：在LED地埋灯安装前，必须先切断电源。这是所有电器设备安装的第一步，是安全操作的基础。在LED地埋灯安装前，应先整理灯具配套用的各种零部件。LED埋地灯是被埋入地下的特殊景观LED灯具，一旦安装时少装了零部件想要重新补装是很麻烦的。所以在安装前就应准备好。在LED地埋灯安装前，应先接照预埋件的外形大小挖好一个孔，然后将预埋件用混凝土固定。预埋件起到了隔绝LED地埋灯主体与土壤作用，能保证LED地埋灯的使用寿命。(5) 在LED地埋
5、灯安装前，应自备一个IP67或IP68的接线装置，用于连接外部电源输入与灯体的电源线接。而且LED地埋灯的电源线要求采用经VDE认证的防水电源线，以保证LED地埋灯的使用寿命。(6) 1.ED投光灯安装施工准备a灯具的型号、规格必须符合设计要求和国家标准的规定。所有灯具应有CCC认证及产品合格证。b灯具的外形、灯头应符合以下规定：一灯具及其配件齐全，无机械损伤、变形、涂层剥落、灯罩破裂、灯箱歪翘等缺陷；除敞开式灯具外，其他各类灯具灯泡容量在IOoW及以上者采用瓷质灯头;灯头的绝缘外壳不破损和漏电。c照明灯具使用的导线电压等级不应低于交流500V,其最小线芯截面应符合表1要求。表1线芯最小允许截
6、面d对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。灯具的导电部分对地绝缘电阻值大于2M,内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2,橡胶或聚氯乙烯（PVC）绝缘电线的绝缘层厚度不小于06mm0e因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本标准和相关技术标准规定，才能在施工中应用。f依法定程序批准进入市场的新型灯具，除符合本标准规定外，尚应提供安装、使用、维修和试验要求等技术文件。g进口灯具：除符合本标准规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。h槽钢：垂直彩灯悬挂挑臂采用不
7、小于10#的槽钢。端部吊挂钢索用的吊钩螺栓直径不小于IOmmoi钢丝绳悬挂钢丝绳直径不小于4.5mm底把圆钢直径不小于16mm。j瓷接头：应完好无损，所有配件齐全。k支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。I灯卡具：塑料灯卡具不得有裂纹和缺损现象。m其他材料：螺栓、螺母、垫圈、弹簧、铅丝、灯架、灯口、灯泡、灯管、电容器、熔断器、软塑料管、线卡子、灯罩、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。主要机具a红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。b手锤、鎏子、钢锯、锯条、压力案子、扁铿、圆铿、剥线钳、扁口钳、尖嘴钳、丝推、一字改锥、
8、十字改推。C活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。d台钻、电钻、电锤、兆欧表、万用表、工具袋、工具箱、高凳。作业条件a自建筑物引出的电源管线及支架、预埋件，应在建筑施工中预埋，规格、尺寸应符合设计要求。b影响灯具安装的模板、脚手架拆除；对可能造成污损的建筑装修工程应全部结束。c导线绝缘测试合格。d高空安装的灯具，安装前进行地面通断电试验，合格后方可安装。工艺流程：检查灯具安装灯具灯具接线安全检查通电试运行灯具检查:a根据灯具的安装场所检查灯具是否符合要求：建筑物顶部彩灯采用有防雨性能的专用灯具，灯罩要拧紧；垂直彩灯采用防水吊线灯头；霓虹灯专用变压器采用双圈式,所供灯管长度不得大于允
9、许负载长度，露天安装的有防雨措施；航空障碍灯的选型根据安装高度决定：低光强障碍标志灯（距地面60m以上装设时采用）应为恒定光强的红色光其有效光强大于1600cdo高光强障碍标志灯（距地面15Om以上装设时采用）应为白色光，其有效光强随背景亮度而定；庭院灯的接线盒或熔断器盒，盒盖的防水密封垫完整；除敞开式灯具外，其他各类灯具灯泡容量在IooW及以上者采用瓷质灯头。b灯内配线检查：灯内配线应符合设计要求及有关规定,且霓虹灯专用变压器的二次电线和灯管间的连接线采用额定电压大于15kV的高压绝缘电线;穿入灯箱的导线在分支连接处不得承受额外应力和磨损,多股软线的端头需盘圈、涮锡；灯箱内的导线不应过于靠近
10、热光源，并应采取隔热措施；一使用螺灯口时，相线必须压在灯芯柱上。灯具安装：a建筑物景观照明灯具安装的要求：一每套灯具的导电部分对地绝缘电阻值大于10（2）Mo在人行道等人员来往密集场所安装的落地式灯具，无围栏防护，安装高度距地面2.5m以上。金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。灯具构架应固定可靠,地脚螺栓拧紧备帽齐全灯具的螺栓紧固、无遗漏。灯具外露的电线或电缆应有柔性金属导管保护。3 .庭院灯设备的安装Q）总体要求应按规定的施工及施工规范、质量评定标准以及标准图集施工。电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。
11、庭院灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。(2)各工序流程及主要施工方法工序流程:定灯位一挖沟一埋管一浇注路灯基础一敷设电缆绝缘测试路灯安装-电气设备安装-实验、调试一自检一竣工验收(3)施工方法定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验XGB/T9700)、热喷涂金属件表面预处理通则(GB/T11373)、现行行业标准钢铁热
12、浸铝工艺及质量检验(ZBJ36011)的有关规定。敷设电缆并应符合下列要求：a电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；b电缆的固定、间距、弯曲半径应符合规定；c电缆接头良好，绝缘应符合规定；d电缆沟应符合要求，沟内无杂物；e保护管的连接、防腐应符合规定。安装a同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。b基础坑开挖尺寸应符合设计规定基础混凝土强度等级不应低于C20,基础内电缆护管从基础中心穿础并应超出基础平面3050mm。浇制钢筋混凝土基础前必须排除坑内积水。C灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面
13、平行，紧固后目测应无歪斜。d灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理，防腐质量应符合现行国家标准金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验(GB/T9700)、热喷涂金属件表面预处理通则(GB/T11373)、现行行业标准钢铁热浸铝工艺及质量检验(ZBJ36011)的有关规定。各种螺母紧固，直加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。路灯控制箱安装a材料到场后经开箱检验，
14、经业主同意后方可进行安装使用；b动触头与静触头的中心线应一致,触头应接触紧密；c二次回路辅助开关的切换接点应动作准确，接触可靠；d箱内照明应齐全。e配电柜(箱、盘)的漆层(镀层)应完整无损伤。固定电器的支架应刷漆。f机械闭锁、电气闭锁动作应准确、可靠。4 .电缆终端头的制作安装Q)材料要求电缆终端头套、塑料帚、接线鼻子、镀锌螺丝、电力复合脂、电缆卡子、电缆标牌、IOmm2多股铜线等材料必须符合设计要求，并具备产品出厂合格证。塑料帚应分黄、绿、红、淡兰四色，各种螺丝等镀锌件应镀锌良好。13地线采用裸铜软线，截面不小于10mm2,表面应清洁，无断股现象。(2)主要机具制作和安装机具：压线钳、钢锯、
15、扳手、钢挫。测试工具：钢卷尺、摇表、万用表、试铃。(3)施工条件电气设备安装完毕，室内空气干燥。电缆敷设并整理完毕，核对无误。电缆支架及电缆终端头固定支架安装齐全。现场具有足够照度的照明和较宽敞的操作场地。(4)操作工艺工艺流程：测试电缆绝缘剥电缆铠甲，打卡子一焊接地线一包缠电缆、套电缆终端头套一压电缆芯线接线鼻子，与设备连接遥测电缆绝缘：a选用500V摇表，对电缆进行遥测，绝缘电阻应在IoMO以上。b电缆遥测完毕后，应将芯线分别对地放电。剥电缆铠甲，打卡子：a根据电缆与设备联接的具体尺寸量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸参见表：b将地线的焊接部位用钢锂处理，已备焊接。c在打钢帚卡子的同时，将10mm2多股铜线排列整齐后卡在卡子里。d利用电缆本身钢帚宽的1/2做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢帚松开，两道卡子的间距为15mmoe剥电缆铠甲：用钢锯在第一道卡子向上35mm处，锯一环形深痕，深度为钢帚厚度的2/3,不得锯透。f用
