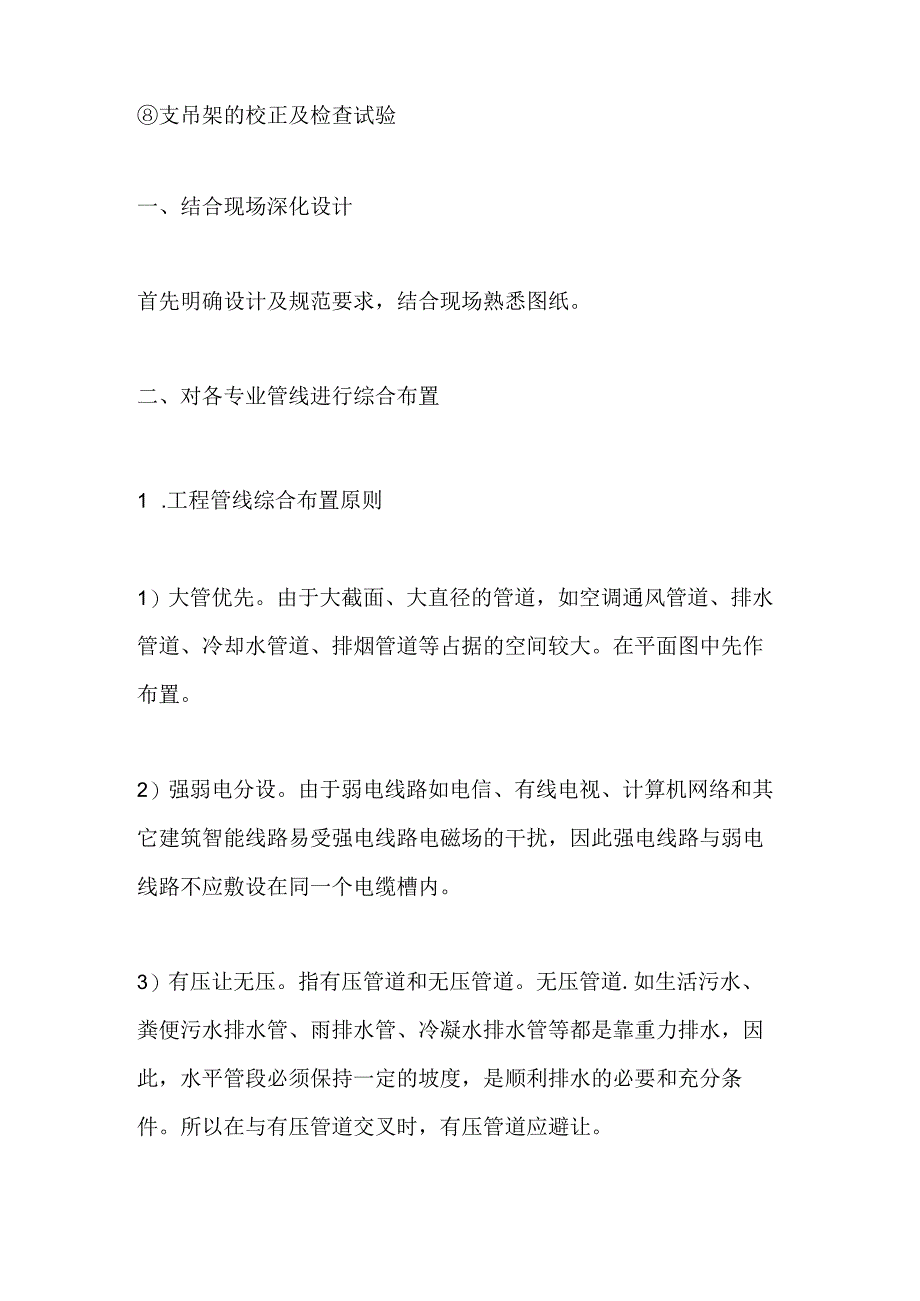

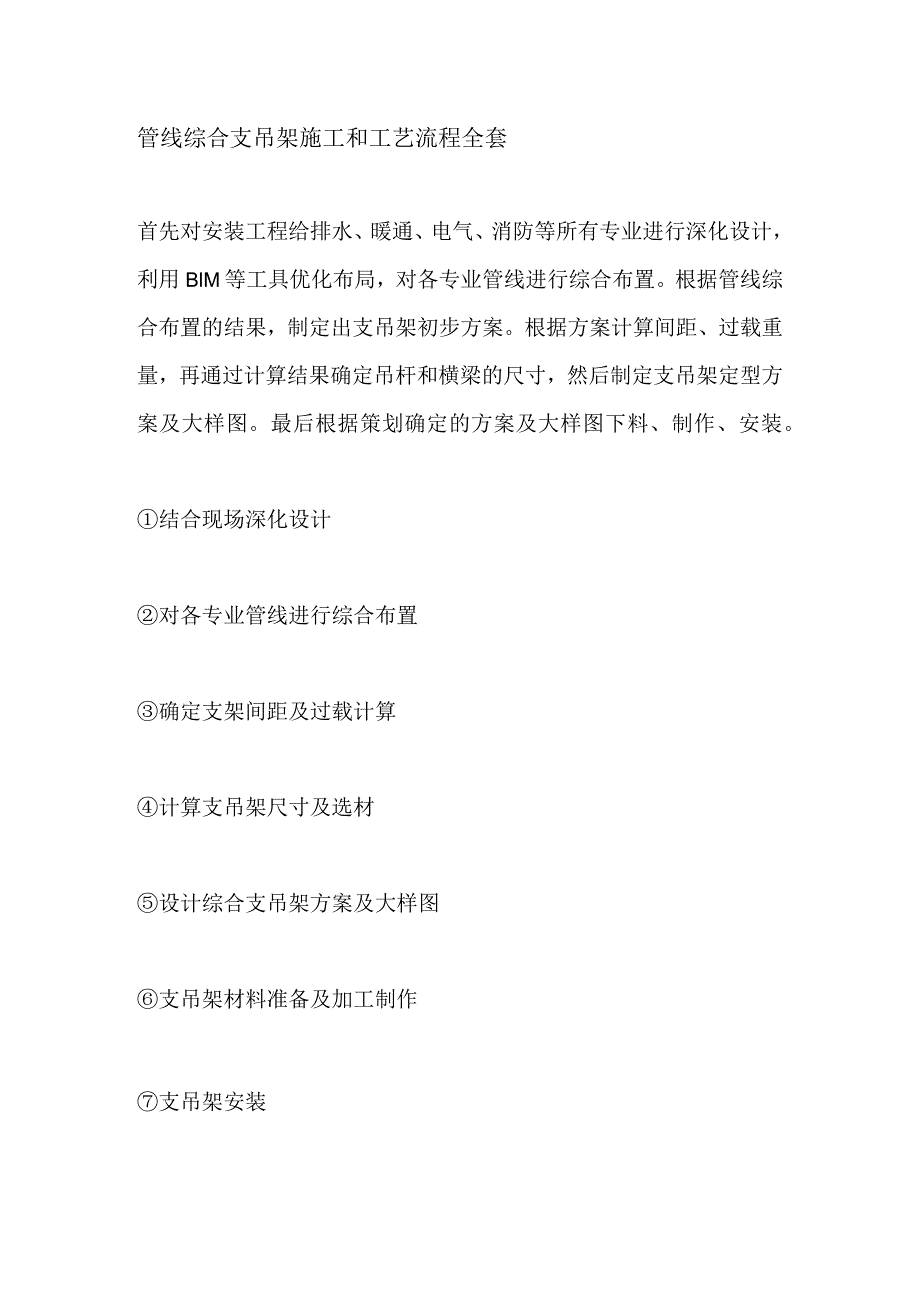

1、管线综合支吊架施工和工艺流程全套首先对安装工程给排水、暖通、电气、消防等所有专业进行深化设计，利用BlM等工具优化布局，对各专业管线进行综合布置。根据管线综合布置的结果，制定出支吊架初步方案。根据方案计算间距、过载重量，再通过计算结果确定吊杆和横梁的尺寸，然后制定支吊架定型方案及大样图。最后根据策划确定的方案及大样图下料、制作、安装。结合现场深化设计对各专业管线进行综合布置确定支架间距及过载计算计算支吊架尺寸及选材设计综合支吊架方案及大样图支吊架材料准备及加工制作支吊架安装支吊架的校正及检查试验一、结合现场深化设计首先明确设计及规范要求，结合现场熟悉图纸。二、对各专业管线进行综合布置1 .工程

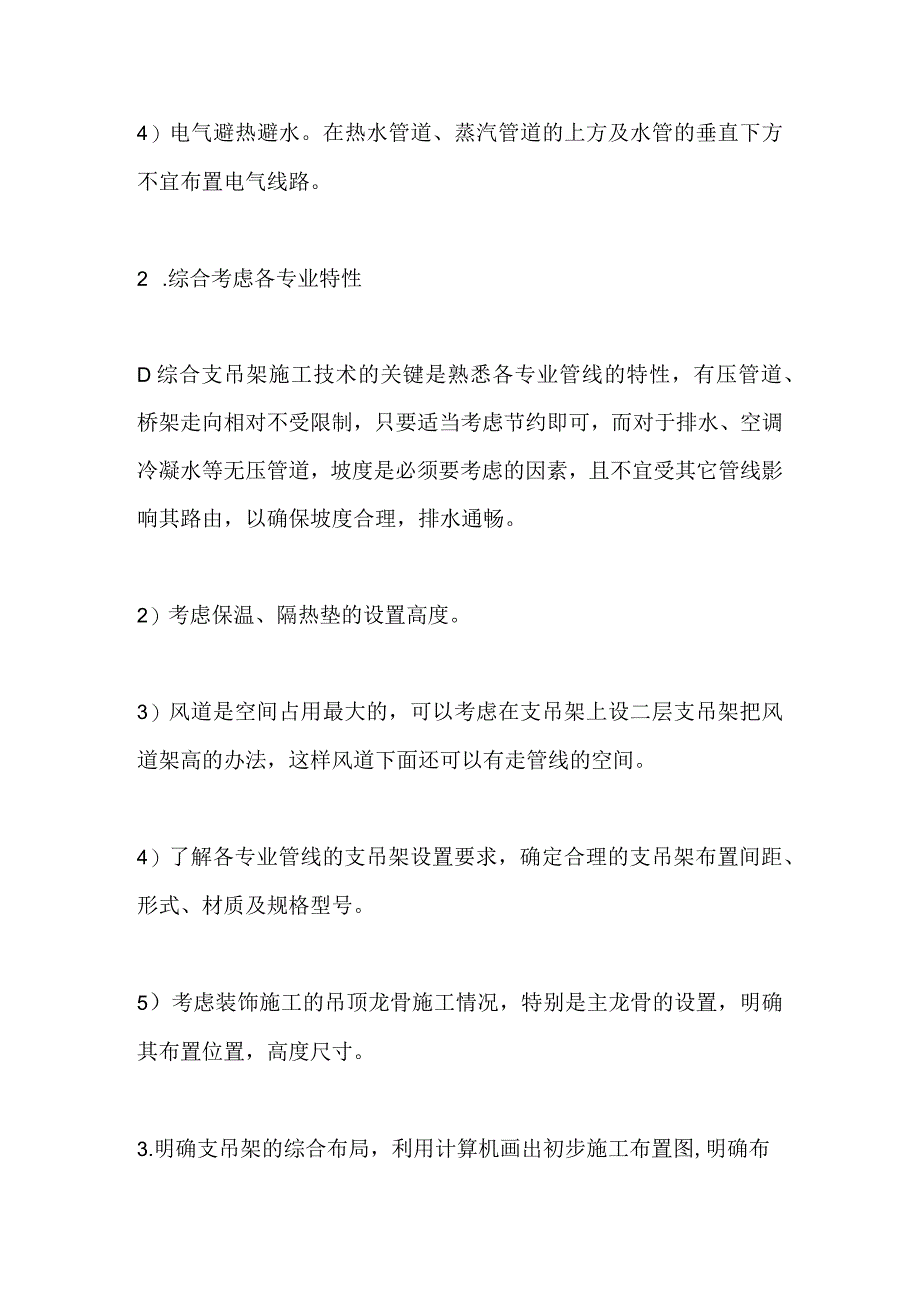

2、管线综合布置原则1）大管优先。由于大截面、大直径的管道，如空调通风管道、排水管道、冷却水管道、排烟管道等占据的空间较大。在平面图中先作布置。2）强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。3）有压让无压。指有压管道和无压管道。无压管道.如生活污水、粪便污水排水管、雨排水管、冷凝水排水管等都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件。所以在与有压管道交叉时，有压管道应避让。4）电气避热避水。在热水管道、蒸汽管道的上方及水管的垂直下方不宜布置电气线路。2 .综合考虑各
3、专业特性D综合支吊架施工技术的关键是熟悉各专业管线的特性，有压管道、桥架走向相对不受限制，只要适当考虑节约即可，而对于排水、空调冷凝水等无压管道，坡度是必须要考虑的因素，且不宜受其它管线影响其路由，以确保坡度合理，排水通畅。2）考虑保温、隔热垫的设置高度。3）风道是空间占用最大的，可以考虑在支吊架上设二层支吊架把风道架高的办法，这样风道下面还可以有走管线的空间。4）了解各专业管线的支吊架设置要求，确定合理的支吊架布置间距、形式、材质及规格型号。5）考虑装饰施工的吊顶龙骨施工情况，特别是主龙骨的设置，明确其布置位置，高度尺寸。3.明确支吊架的综合布局，利用计算机画出初步施工布置图,明确布置方案。
4、根据初步确定布置情况现场核实方案的可行性，依据具体墙体设置情况,顶部梁板分布情况，结合盘管、风机等设备的位置情况，进行方案的调整，确定支吊架形式、材质，型号的规格，最终达到方案切实可行。三、确定支架间距及过载计算1 .管架计算间距管架计算间距可定为1.5米，3Q米，6.0米三种。2 .过载计算D设备、风道、电缆桥架、各类管道自重设备、风道自重参照设备出厂合格证及检测报告具体数据；电缆桥架自重参照五金手册进行计算；各类钢制管道自重，管径DN15DN150按照国家标准低压流体输送用焊接钢管的普通钢管，管径DN200-DN500按照国家标准输送流体用无缝钢管的最小壁厚管重计算。塑料管道自重，管径20
5、mm315mm按照国家标准给水用硬聚氯乙烯管材的管重计算。2）安装过载计算设备按动载承重计算；风道按风道自重计算；电缆桥架按承载电缆重量及桥架自重之和计算，各类管道重量按保温管与不保温管两种情况计算。（1）保温管道：按设计管架间距的管道自重、满管水重、60mm厚度保温层重以及以上三项之和10%的附加重量计算。保温材料容量按岩棉100kg/m?计算。（2）不保温管道：按设计管架间距内的管道自重、满管水重及以上两项之和10%的附加重量计算。（3）各种管道间距管重均为计入阀门重量（弯管托座管重包括阀门重量），当管架中有阀门时，在阀门段应采取加强措施。（4）管架计算管重不足IOkg的按IOkg计算,超
6、过IOkg的按IOkg进位化整，如24.3化整为30kg。3）设计荷载（1）垂直荷载考虑制造、安装等因素，采用管架间距的标准荷载乘1.35的荷载分项系数。（2）水平荷载按垂直荷载的0.3倍计算。（3）地震荷载按地震设防烈度W8度计算地震作用。不考虑风荷载。四、计算支吊架尺寸及选材1 .吊杆吊杆按轴心受拉构件计算，并考虑了一定的腐蚀余量。吊杆净面积An按下式计算，并满足国标GB/T17116.3。吊杆最大使用荷载见下表。An吊杆净截面积（mm?）N.吊杆拉力设计值（N）f钢材强度设计值（N/mm?）吊杆最大使用荷载2 .横梁D横梁抗弯强度计算rxry.截面塑性发展系数Mx、My.所验算截面绕X轴
7、和绕y轴的弯矩（N.mm）WnxWrly.所验算截面对X轴和对y轴的净截面抵抗矩（mm?）钢材强度设计值（N/mm?）2）横梁抗剪强度计算r抗剪强度（N/mm?）V.计算截面沿腹板平面作用的剪力（N）S.计算剪力处以上毛截面对中和轴的面积矩（mm?）Ix毛截面惯性矩（mm?）tw.腹板厚度（mm）fv.钢材的抗剪强度设计值（N/mm?）3 .连接计算焊接连接及螺栓连接按钢结构设计规范的有关公式，计算所需焊缝长度及连接螺栓大小。4 .受弯梁挠度和受压构件长细比的规定受弯梁绕度不宜大于L/200（L为受弯构件的跨度，对悬臂梁和伸臂梁为悬伸长度的二倍）。受压构件的允许长细比不宜超过120o5 .选材
8、要求1）本设计如无特殊标明，均按重量计算设计。在满足523的条件下，可直接使用本设计。有防震要求时，应在管卡部位的周围衬垫3mm的橡胶层。2）管道吊架由吊架根部、吊杆、横担和管卡四部分组成，可根据需要进行组合选用，同时还应注意，吊架根部的吊杆直径必须与各吊架横担的吊杆直径相同。3）本设计仅考虑支吊架本身的强度与变形。当管径较大时，有关支吊架对于梁、板、柱、钢架等结构强度的影响，须经结构专业设计人员验算。4）支吊架所使用的标准件应为专业厂家生产，自行制作的管架所用的钢材应采用Q235B钢，制作时，钻孔不得使用气割，电焊条采用E4300E4313号。五、设计综合支吊架方案及大样图具体参见下图（综合
9、支吊架大样图），施工时可根据不同的现场施工情况和用途进行自主调整和变更。六、支吊架材料准备及加工制作1 .钢材的除锈与防腐钢材进场经监理验收后，采用角向磨光机对钢材进行除锈；除锈完成后，采用空压机对钢材喷漆进行防腐。2 .综合支吊架的根部的加工制作综合支吊架的根部采用10槽钢加工制作，制作方法如下：采用氧气、乙快对槽钢进行截断，再采用氧气、乙焕在槽钢段的一侧开口，开口大小为50mm13mm；最后，采用角向磨光机对已加工好的根部进行抛光处理。3 .综合支吊架根部的焊接根部加工完毕后，将其与原来预留的支吊架预埋铁件进行焊接,使它们连接牢固。支吊架上部应与预埋件平齐，不得超出或低于预埋件，焊缝厚度不
10、得小于4mm,全长度满焊。4 .综合支吊架根部的防腐根部焊接完成后，将焊渣清理干净后，采用红丹防锈漆对其进行防腐处理。5 .吊梁的加工制作综合支吊架的根部焊接完成后，根据电缆桥架、风管、水管的设计施工图纸，结合施工现场实际情况；采用砂轮切割机和台钻,对/40X4、/50X5、N63X6的角钢进行加工制作。支、吊、托架要统一加工，形式一致。支吊、托架的角钢、槽钢的管卡眼，一律采用机械钻孔，严格禁止电气焊打孔。七、支吊架安装1 .吊杆的安装将吊杆安装在根部的条形孔内。2 .吊梁的安装将各种不同用途的吊梁，按照设计方案的要求，安装在不同的标高上。支、吊、托架所用的角钢、槽钢开口朝向应一致。八、支吊架的校正及检查试验1 .综合支吊架的校正每个区域的综合支吊架安装完成后，采用水准仪和经纬仪对综合支吊架的吊杆和吊梁进行调正、调平。2 .过载试验使用承重物悬挂于支吊架上，荷载为设备、风道、电缆桥架、各类管道及支吊架自重及工作荷载的总合的2倍，悬挂时间为12小时。试验结果应预埋件牢固、吊架根部焊接严密、支吊架未变形为合格。
