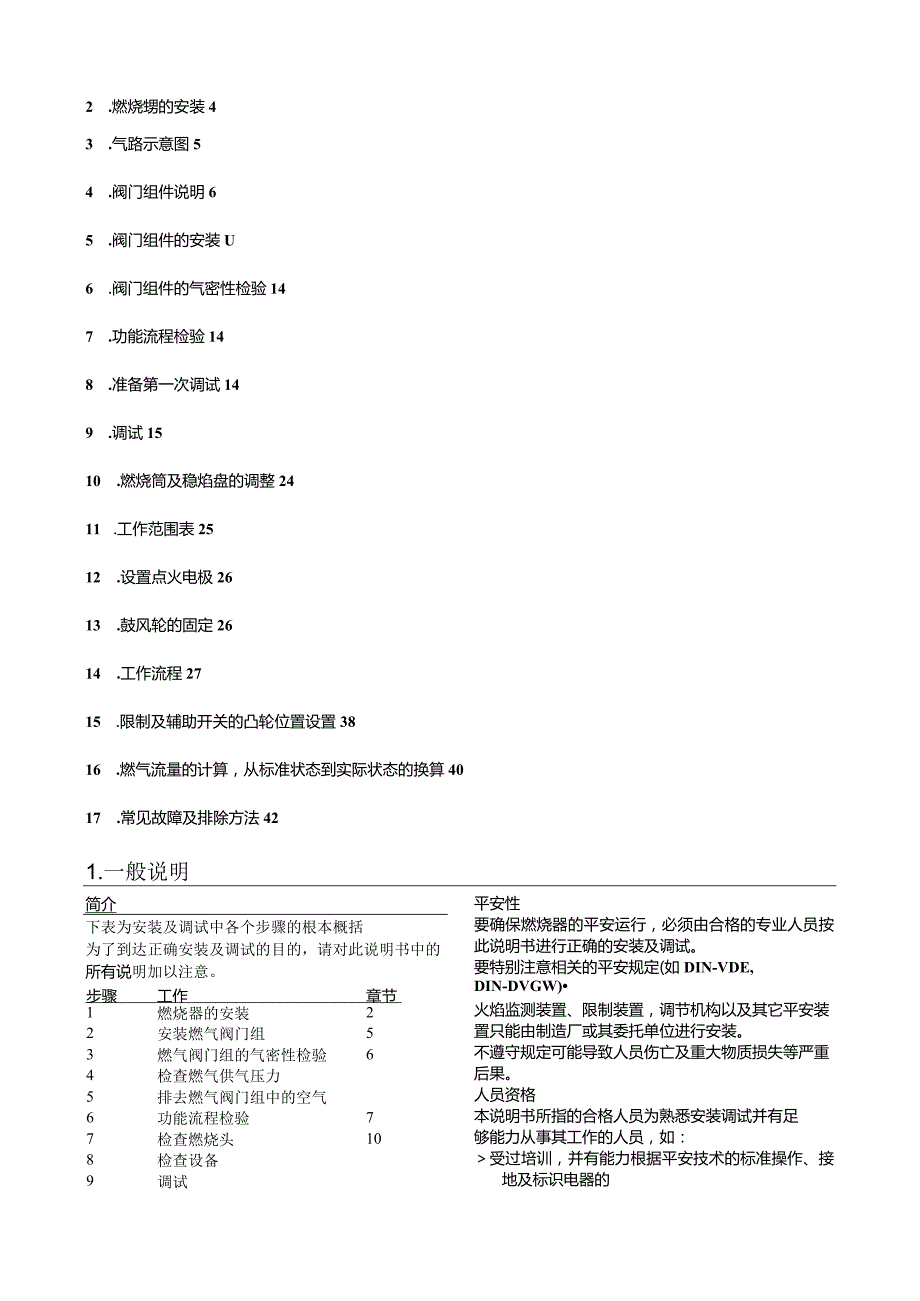

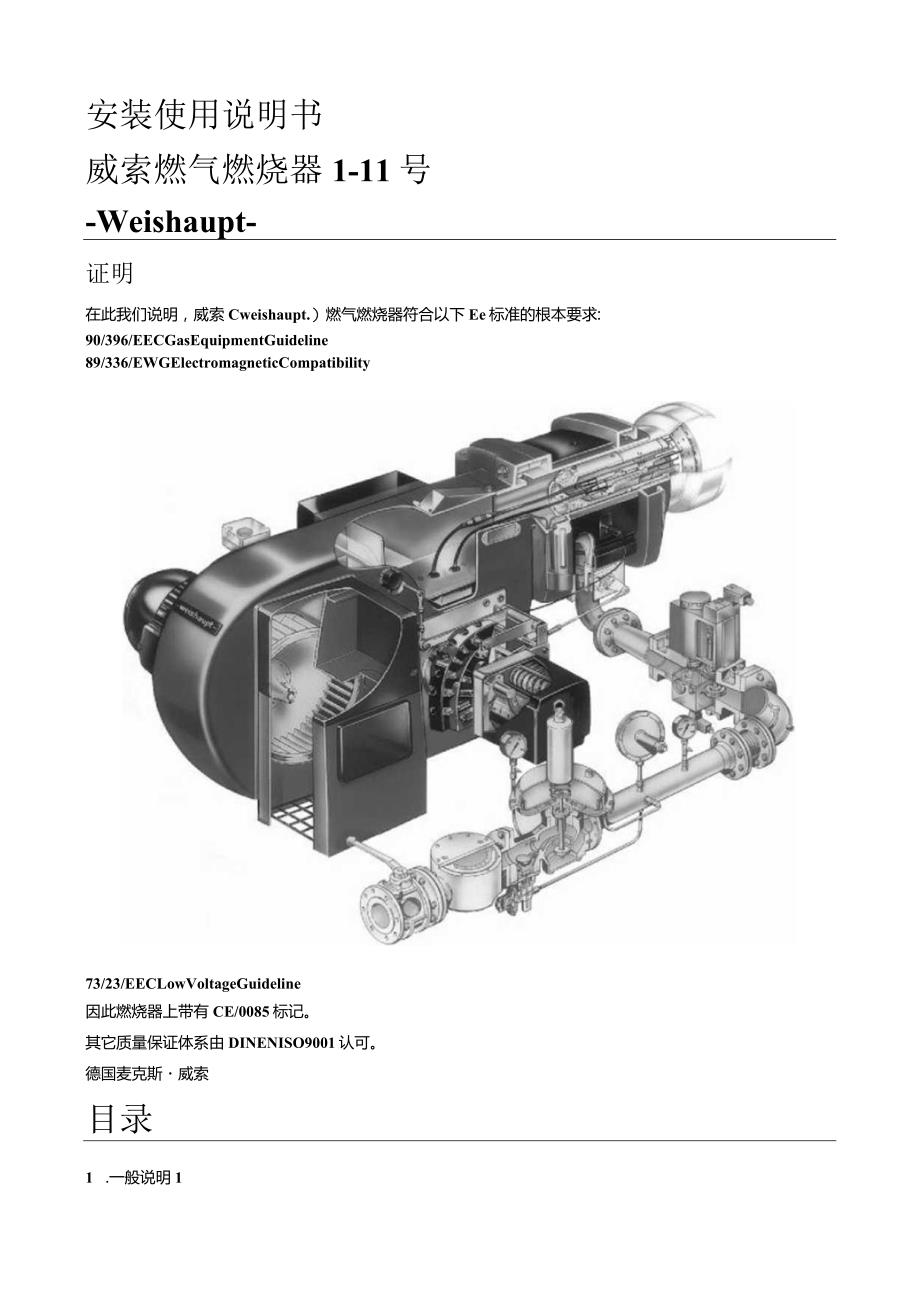

1、安装使用说明书威索燃气燃烧器1-11号-Weishaupt-证明在此我们说明，威索Cweishaupt.）燃气燃烧器符合以下Ee标准的根本要求:90/396/EECGasEquipmentGuideline89/336/EWGElectromagneticCompatibility73/23/EECLowVoltageGuideline因此燃烧器上带有CE/0085标记。其它质量保证体系由DINENISO9001认可。德国麦克斯威索目录1 .一般说明12 .燃烧甥的安装43 .气路示意图54 .阀门组件说明65 .阀门组件的安装U6 .阀门组件的气密性检验147 .功能流程检验148 .准备第
2、一次调试149 .调试1510 .燃烧筒及稳焰盘的调整2411 .工作范围表2512 .设置点火电极2613 .鼓风轮的固定2614 .工作流程2715 .限制及辅助开关的凸轮位置设置3816 .燃气流量的计算，从标准状态到实际状态的换算4017 .常见故障及排除方法421.一般说明简介下表为安装及调试中各个步骤的根本概括为了到达正确安装及调试的目的，请对此说明书中的所有说明加以注意。步骤工作章节1燃烧器的安装22安装燃气阀门组53燃气阀门组的气密性检验64检查燃气供气压力5排去燃气阀门组中的空气6功能流程检验77检查燃烧头108检查设备9调试平安性要确保燃烧器的平安运行，必须由合格的专业人员

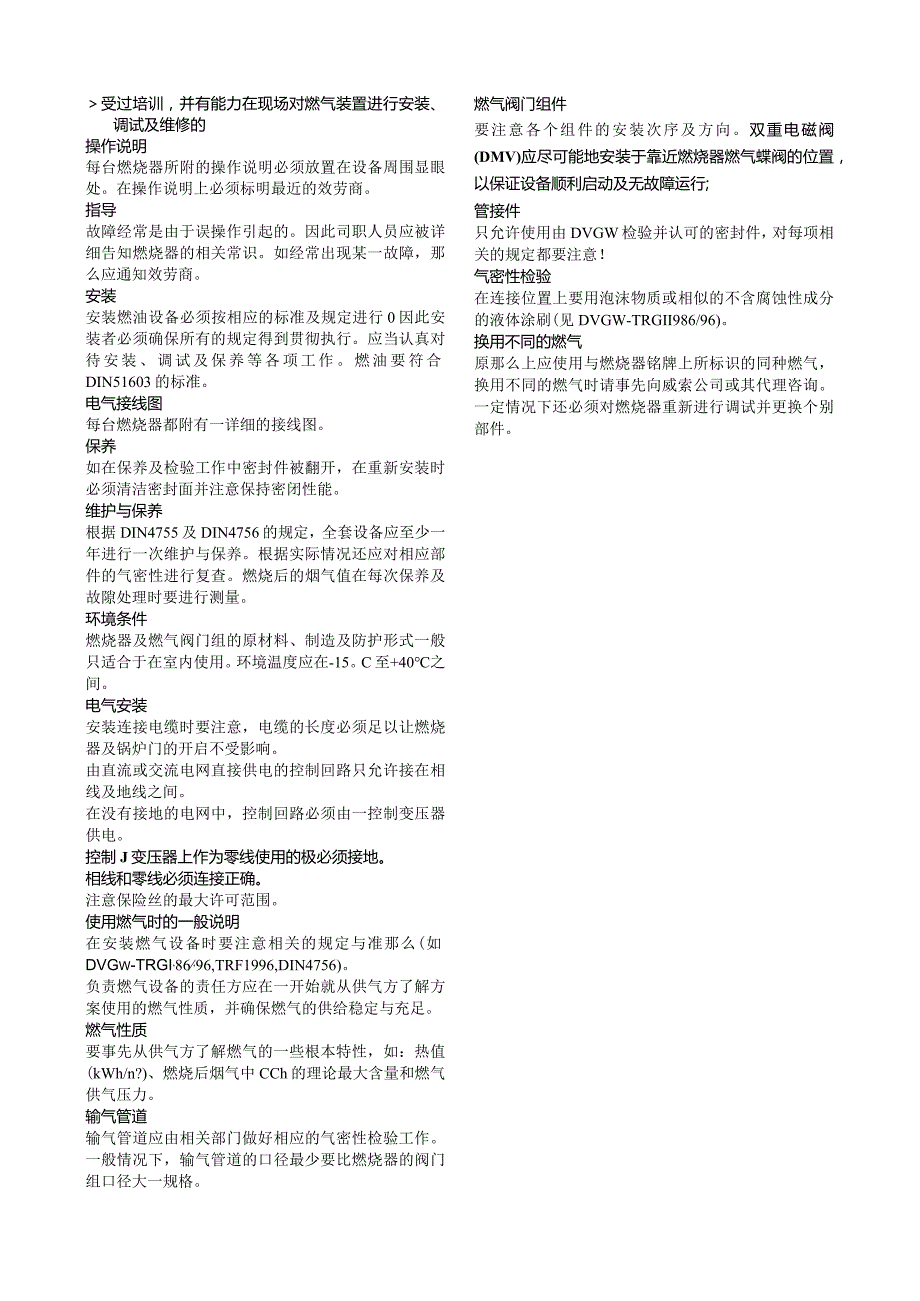

3、按此说明书进行正确的安装及调试。要特别注意相关的平安规定(如DIN-VDE,DIN-DVGW)火焰监测装置、限制装置，调节机构以及其它平安装置只能由制造厂或其委托单位进行安装。不遵守规定可能导致人员伤亡及重大物质损失等严重后果。人员资格本说明书所指的合格人员为熟悉安装调试并有足够能力从事其工作的人员，如：受过培训，并有能力根据平安技术的标准操作、接地及标识电器的受过培训，并有能力在现场对燃气装置进行安装、调试及维修的操作说明每台燃烧器所附的操作说明必须放置在设备周围显眼处。在操作说明上必须标明最近的效劳商。指导故障经常是由于误操作引起的。因此司职人员应被详细告知燃烧器的相关常识。如经常出现某一
4、故障，那么应通知效劳商。安装安装燃油设备必须按相应的标准及规定进行0因此安装者必须确保所有的规定得到贯彻执行。应当认真对待安装、调试及保养等各项工作。燃油要符合DIN51603的标准。电气接线图每台燃烧器都附有一详细的接线图。保养如在保养及检验工作中密封件被翻开，在重新安装时必须清洁密封面并注意保持密闭性能。维护与保养根据DIN4755及DIN4756的规定，全套设备应至少一年进行一次维护与保养。根据实际情况还应对相应部件的气密性进行复查。燃烧后的烟气值在每次保养及故隙处理时要进行测量。环境条件燃烧器及燃气阀门组的原材料、制造及防护形式一般只适合于在室内使用。环境温度应在-15。C至+40之间
5、。电气安装安装连接电缆时要注意，电缆的长度必须足以让燃烧器及锅炉门的开启不受影响。由直流或交流电网直接供电的控制回路只允许接在相线及地线之间。在没有接地的电网中，控制回路必须由一控制变压器供电。控制J变压器上作为零线使用的极必须接地。相线和零线必须连接正确。注意保险丝的最大许可范围。使用燃气时的一般说明在安装燃气设备时要注意相关的规定与准那么(如DVGw-TRGI,86,96,TRF1996,DIN4756)。负责燃气设备的责任方应在一开始就从供气方了解方案使用的燃气性质，并确保燃气的供给稳定与充足。燃气性质要事先从供气方了解燃气的一些根本特性，如：热值(kWh/n?)、燃烧后烟气中CCh的理
6、论最大含量和燃气供气压力。输气管道输气管道应由相关部门做好相应的气密性检验工作。一般情况下，输气管道的口径最少要比燃烧器的阀门组口径大一规格。燃气阀门组件要注意各个组件的安装次序及方向。双重电磁阀(DMV)应尽可能地安装于靠近燃烧器燃气蝶阀的位置，以保证设备顺利启动及无故障运行;管接件只允许使用由DVGW检验并认可的密封件，对每项相关的规定都要注意！气密性检验在连接位置上要用泡沫物质或相似的不含腐蚀性成分的液体涂刷(见DVGW-TRGII986/96)。换用不同的燃气原那么上应使用与燃烧器铭牌上所标识的同种燃气，换用不同的燃气时请事先向威索公司或其代理咨询。一定情况下还必须对燃烧器重新进行调试
7、并更换个别部件。安装燃气阀门组件必须安装正确而不松动。燃气流量计流量计的量程、安装位置及型号要由供气部门确认。应当使用由DVGW认可的燃气流量计。在没有安装流量计的情况下，由于缺乏根本的测试手段，因而无法将燃烧器输出功率调整到所需要的最准确的状态。锅炉房实施规程根据锅炉房实施规程，要仔细观察紧急开关、燃气主关闭装置、通排风装置等。所发现的缺陷要记录在案。在使用蒸汽锅炉的场所，还应对各项气密性检验的结果加以注意并做好记录工作。调试后应出具调试报告并交用户审核签署。实际使用者要受到相关的操作指导。要将常规的操作说明放置于锅炉房内显眼处。热感应关闭装置如有要求，热感应关闭装置必须安装于球阀前。2.燃
8、烧器的安装规格燃烧筒型号 尺寸（单位：毫米）35 T8 9-10Gl2a112130160160-170135M8G3la157160190186165MlOG5la200200240235210MIOG7la230250290298270MI2G72a230265300298270MI2UG2la233325360330305M12UG3la 280380420400385/360* MI2*燃烧器只能同锅炉前板一同拆下翻开燃烧器注意要先将燃气蝶阀的连杆脱开。电气连接克克克 千千千每台燃烧器都有相应的接线图作为参考。限制开关限制开关在燃烧器处于正常位置时应闭合。当燃烧器翻开时，相应的控制回路
9、会断开。RGLlORGLll137千克167千克前板或炉门很厚的锅炉结构或中心回焰式结构需要对燃烧筒进行加长。但加长后还是可以通过较接法兰翻开燃烧器。为了易于取出及安装同样也加长了的稳焰盘，应保安装例如证燃烧器能够翻开到约90o出于安装及维护方面的需要，炉衬不能长过k这一结构只适用于一般锅炉结构，不针对特殊的燃烧室、炉窑等结构。燃烧器加长尺寸（单位，毫米）规格（毫米）Ildld2d311002121201301701200312120130170I30041212013017031002571401602003200357140160200330045714016020051003001802
10、0024052004001802002405300500180200240710033022025029072004302202502907300530220250290820043022026530583005302202653059-102004332803253659-1030053328032536511200480325380420113005803253804203.气路示意图燃气阀门组件根据EN676的标准，燃烧器必须配备两个A级电磁阀。威索燃气及油气两用燃烧器标准配备双重电磁阀DMV（在DNI50的组件上为两个独立电磁阀）。此外，威索公司还建议使用气密性检验装置。根据EN676
11、的标准，输出功率大于120OkW的机组上必须配备气密性检验装置。威索公司此外还供给其它一些必备的附件（另行计价，详见附件手册），如球阀、过滤器、燃气稳压阀等。图例1 .球阀2 .燃气过滤器3 .稳压阀4 .燃气压力开关（低压保护）4a.燃气压力开关（高压保护）5 .双重电磁阀（DMV5a.单个电磁阀5b.点火气路电磁阀（只在8至11号中）6 .燃气蝶阀7 .带按钮的气压表8 .阀门气密性检验装置VPS9 .燃烧器10 .泄漏指示器11 .泄气电磁阀12 .WDK3/01型气密性检验装置所用的压力开关4.阀门组件说明4.1电磁阀DMV-D 507/11 - 520/11MVD 507/5MVD
12、5150/5功能技术数据DMV-D/11最大工作压力500mbar两个单级常闭电磁阀，快速开启，快速关闭，可通电压/频率(AC)230V-15%.过阀I(VI)上的开度调节螺钉控制通过的燃气流至240V+10%5060Hz量。环境温度或(AC)1IOV5060Hz-15oC.+60oC安装位置电磁线圈竖直放置压力测试位置电路连接双重电磁蚓DMV电磁体的更换1 .断开设备电源。2 .拔下接线插头。3 .去掉沉头螺钉（八）上的平安漆。4 .去掉沉头螺钉。5 .去掉柱头螺钉(B)o6 .去掉盖子(C)和金属片(D)o7 .更换电磁体。务必注意线圈上的编号及相应电压。8 .装上金属片(D)和盖子(Oo
13、9 .重新旋紧沉头和柱头螺钉。10 .通过压力测试点2和3进行气密性检验：加压最低值二100至15Ombaro11 .进行功能检验。12 .接上设备电源双重电磁阀DMV的流量调节DMV 507-5125弹簧颜色出口压力范围（mbar）DMV507-520/11Vl上转一圈约为0.5mm升程DMV5040-5125Vl上转一圈约为Imm升程出厂设置：最大升程在双重电磁阀DMV上安装燃气压力开关在用法兰连接的DMv结构中安装压力开关在用螺口连接的DMV结构中安装压力开关在用螺口连接的DMY结构中安装压力开关（使用中间件）4.2FRS型稳压阀1 .翻开防护盖（八）。2 .调大出口压力值（设定值）：将调节螺栓（B）向右转。或3 .调小出口压力值（设定值）：将调节螺栓（B）向左转。4 .检验设定值。5 .重新盖上防护盖（八）。1 .翻开防护盖（八）。向左转动调节螺栓（B）放松弹簧至最松弛位置。2 .将整个调节装置（C）旋开并取出弹簧（D）o3 .装入新弹簧（D）o4 .重新装入整个调节装置（C）并按需要调节出口压力值。5 .重新盖上防护盖（八）。将弹簧包装中所带的颜色标签贴到稳压阀相应位置。色 色色色色色红 橙蓝红黄黑粉5-2010-3025-5530-7060-110100-1504.3气密性检验装置VPS504
