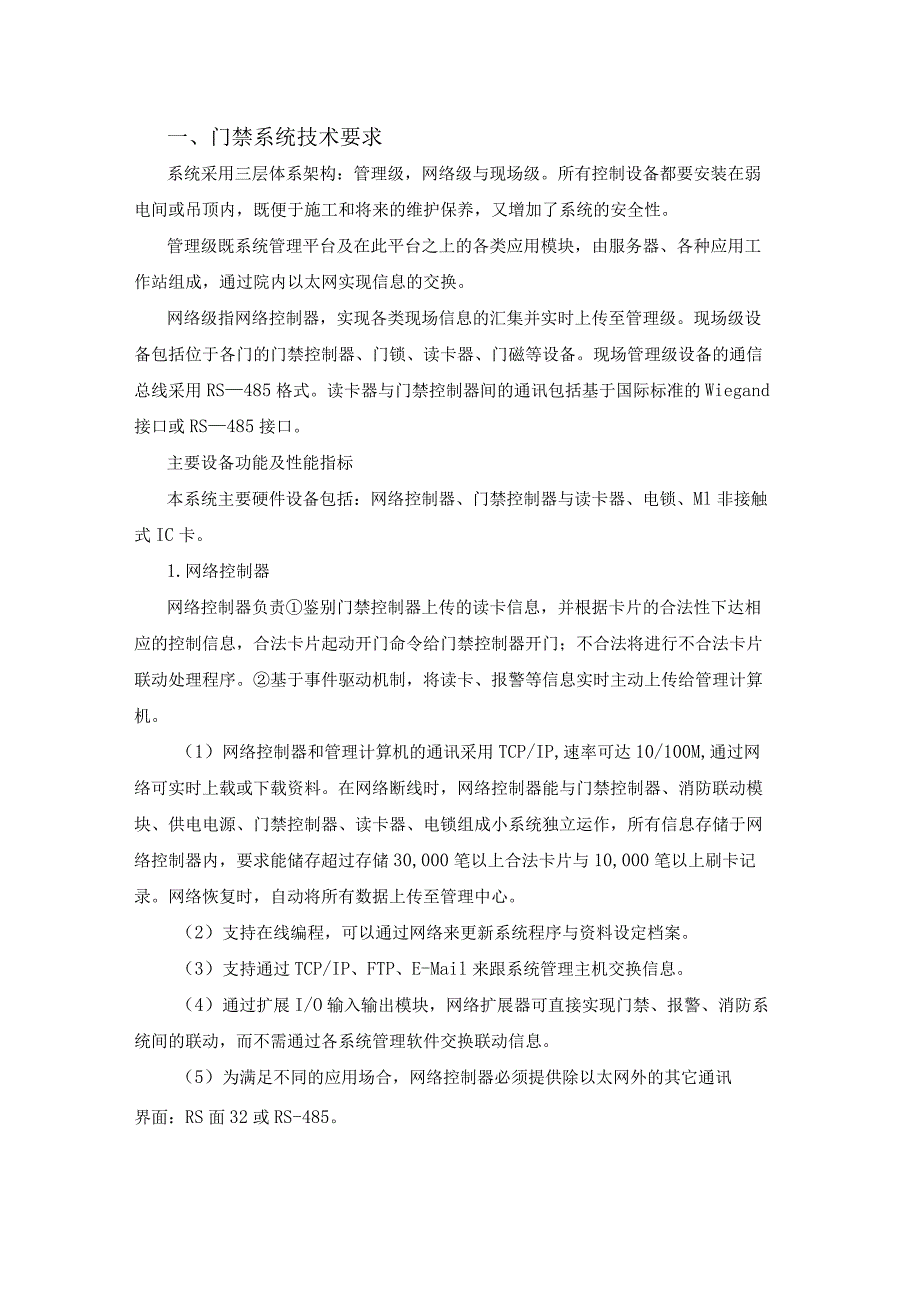

1、一、门禁系统技术要求系统采用三层体系架构：管理级，网络级与现场级。所有控制设备都要安装在弱电间或吊顶内，既便于施工和将来的维护保养，又增加了系统的安全性。管理级既系统管理平台及在此平台之上的各类应用模块，由服务器、各种应用工作站组成，通过院内以太网实现信息的交换。网络级指网络控制器，实现各类现场信息的汇集并实时上传至管理级。现场级设备包括位于各门的门禁控制器、门锁、读卡器、门磁等设备。现场管理级设备的通信总线采用RS485格式。读卡器与门禁控制器间的通讯包括基于国际标准的Wiegand接口或RS485接口。主要设备功能及性能指标本系统主要硬件设备包括：网络控制器、门禁控制器与读卡器、电锁、Ml
2、非接触式IC卡。1.网络控制器网络控制器负责鉴别门禁控制器上传的读卡信息，并根据卡片的合法性下达相应的控制信息，合法卡片起动开门命令给门禁控制器开门；不合法将进行不合法卡片联动处理程序。基于事件驱动机制，将读卡、报警等信息实时主动上传给管理计算机。（1）网络控制器和管理计算机的通讯采用TCP/IP,速率可达10/100M,通过网络可实时上载或下载资料。在网络断线时，网络控制器能与门禁控制器、消防联动模块、供电电源、门禁控制器、读卡器、电锁组成小系统独立运作，所有信息存储于网络控制器内，要求能储存超过存储30,000笔以上合法卡片与10,000笔以上刷卡记录。网络恢复时，自动将所有数据上传至管理

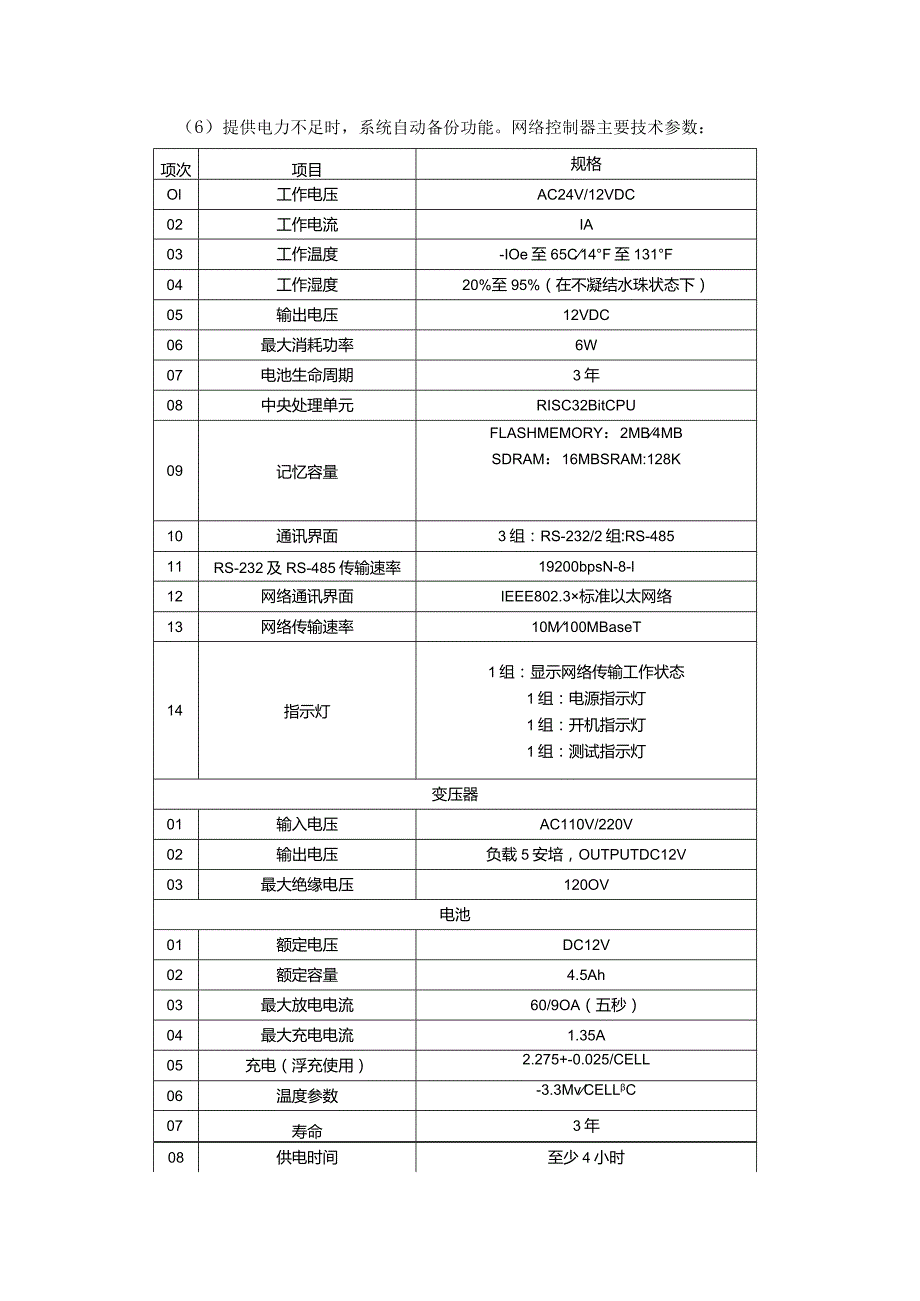

3、中心。（2）支持在线编程，可以通过网络来更新系统程序与资料设定档案。（3）支持通过TCP/IP、FTP、E-Mail来跟系统管理主机交换信息。（4）通过扩展I/O输入输出模块，网络扩展器可直接实现门禁、报警、消防系统间的联动，而不需通过各系统管理软件交换联动信息。（5）为满足不同的应用场合，网络控制器必须提供除以太网外的其它通讯界面：RS面32或RS-485。（6）提供电力不足时，系统自动备份功能。网络控制器主要技术参数：项次项目规格Ol工作电压AC24V/12VDC02工作电流IA03工作温度-IOe至65C14F至131F04工作湿度20%至95%（在不凝结水珠状态下）05输出电压12VD
4、C06最大消耗功率6W07电池生命周期3年08中央处理单元RISC32BitCPU09记忆容量FLASHMEMORY：2MB4MBSDRAM：16MBSRAM:128K10通讯界面3组：RS-232/2组:RS-48511RS-232及RS-485传输速率19200bpsN-8-l12网络通讯界面IEEE802.3标准以太网络13网络传输速率10M100MBaseT14指示灯1组：显示网络传输工作状态1组：电源指示灯1组：开机指示灯1组：测试指示灯变压器01输入电压AC110V/220V02输出电压负载5安培，OUTPUTDC12V03最大绝缘电压120OV电池01额定电压DC12V02额定容

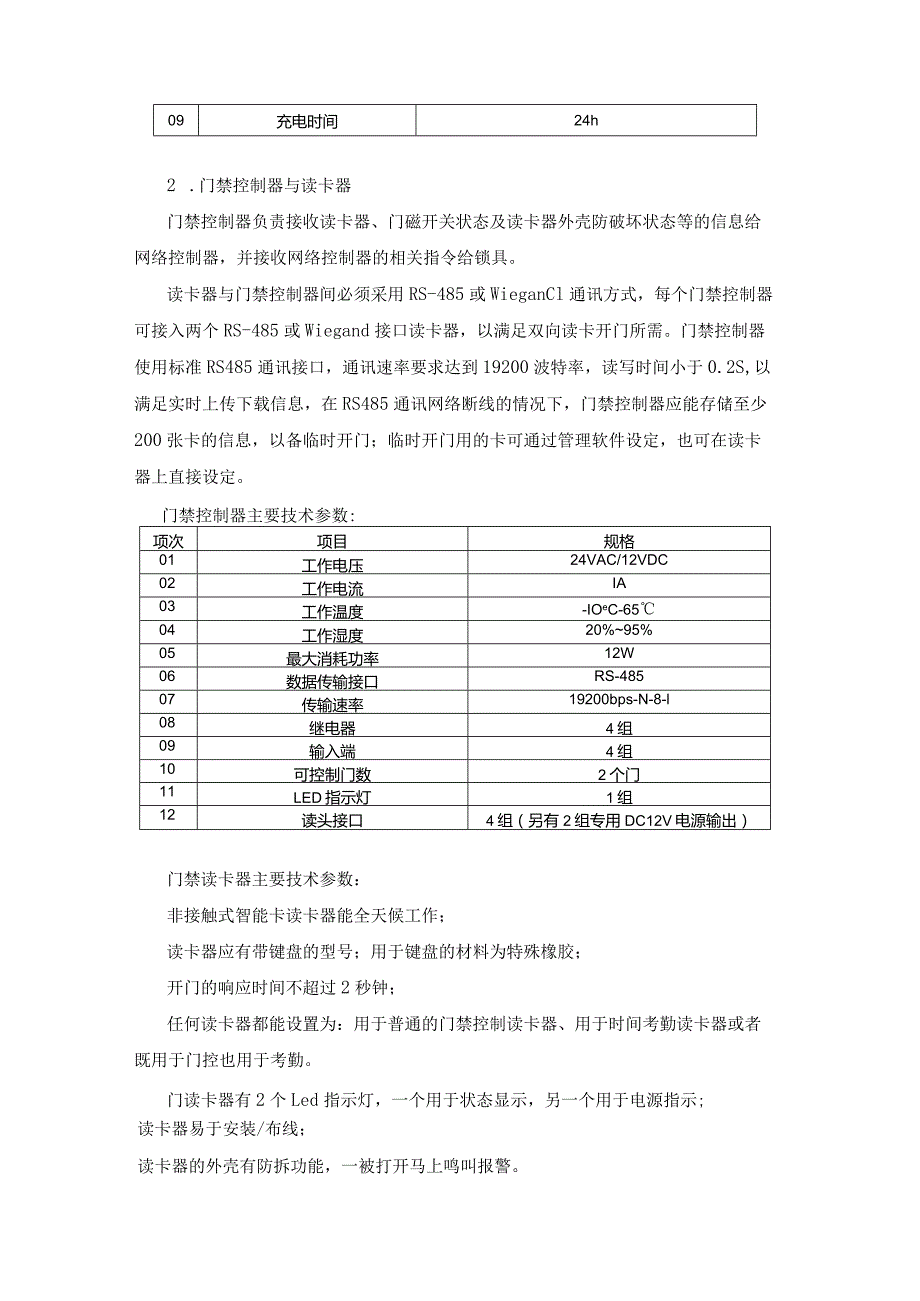

5、量4.5Ah03最大放电电流60/9OA（五秒）04最大充电电流1.35A05充电（浮充使用）2.275+-0.025/CELL06温度参数-3.3MvCELLC07寿命3年08供电时间至少4小时09充电时间24h2 .门禁控制器与读卡器门禁控制器负责接收读卡器、门磁开关状态及读卡器外壳防破坏状态等的信息给网络控制器，并接收网络控制器的相关指令给锁具。读卡器与门禁控制器间必须采用RS-485或WieganCl通讯方式，每个门禁控制器可接入两个RS-485或Wiegand接口读卡器，以满足双向读卡开门所需。门禁控制器使用标准RS485通讯接口，通讯速率要求达到19200波特率，读写时间小于0.2
6、S,以满足实时上传下载信息，在RS485通讯网络断线的情况下，门禁控制器应能存储至少200张卡的信息，以备临时开门；临时开门用的卡可通过管理软件设定，也可在读卡器上直接设定。门禁控制器主要技术参数:项次项目规格01工作电压24VAC/12VDC02工作电流IA03工作温度-IOeC-6504工作湿度20%95%05最大消耗功率12W06数据传输接口RS-48507传输速率19200bps-N-8-l08继电器4组09输入端4组10可控制门数2个门11LED指示灯1组12读头接口4组（另有2组专用DC12V电源输出）门禁读卡器主要技术参数：非接触式智能卡读卡器能全天候工作；读卡器应有带键盘的型号
7、；用于键盘的材料为特殊橡胶；开门的响应时间不超过2秒钟；任何读卡器都能设置为：用于普通的门禁控制读卡器、用于时间考勤读卡器或者既用于门控也用于考勤。门读卡器有2个Led指示灯，一个用于状态显示，另一个用于电源指示;读卡器易于安装/布线；读卡器的外壳有防拆功能，一被打开马上鸣叫报警。项次项目规格01工作电压12VDC02工作电流200mA03工作温度-IO0C-5504工作湿度20%95%在不结成水滴的情况下05数据传输界面RS-485/Wiegand06传输速率19200bpsN-8-l07显示器双色LED(POWer/通讯状态指示)08防外壳破坏装置有09音频提示有3 .电锁(含门磁)电控锁
8、是门禁系统中非常重要的附件，质量必须非常稳定。配合不同的门采用不同的电控锁，各类锁的技术要求如下：(1)电磁锁抗拉力可达280kg断电开门双电压，可接12/24VDC带端子板及出线孔，方便出线电线接头，方便电源线插入具电源浪涌保护功能铝材采用阳极氧化防锈处理锁体与铁板表面镀锌防锈处理带有门磁，可反馈门的启闭状态带LED信号指示，锁开启时，亮红灯，关闭时，亮绿灯应适合于门框内、外各种安装方式4 .感应式IC卡(MIFARE1)容量为8K位EEPROM分为16个扇区，每个扇区为4块，每块16个字节，以块为存取单位每个扇区有独立的一组密码及访问控制具有防冲突机制，支持多卡操作无电源，自带天线，内含加
9、密控制逻辑和通讯逻辑电路工作温度：-2050（湿度为90阶工作频率:13.56MHZ通信速率：106KBPS读写距离：约5cm5、门禁系统必须满足紧急逃生时人员疏散的相关要求。当通向疏散通道方向为防护面时，系统必须与火灾报警系统及其他紧急疏散系统联动，当发生火警或需紧急疏散时，人员不使用钥匙应能迅速安全通过。二、可视对讲系统的技术要求1 .可视对讲系统基本功能来访客人可在单元门口主机上拨号呼叫住户室内分机，住户室内分机振铃，屏幕上同时显示来访者的图像，用户提起话机（按下免提键、应答键）即可与来访者通话；室内分机可随时显示单元门口机图像。2 .开锁功能门口机主机的呼叫后，可按室内分机上的开锁键给
10、门口门禁系统遥控开锁。3 .可视对讲系统设备基本参数可视对讲系统基本参数（1）室内分机（a）彩色7寸屏室内分机：亚克力面板、触摸按键、分辨率800*480。（b）功能参数能接收门口主机的呼叫对讲并开锁；户内分机外部应具备通话音量、振铃音量微调功能，以便用户适应，自由调节；外部应具备图像对比度、亮度微调功能，以便在必要的时候可进行图像的调节，获得最好的图像效果。带多首和弦音,可自由切换不同曲目；户内分机用采用壁挂式安装，避免复杂施工；户内分机用具备防静电设计，在干燥环境下避免静电影响，提高系统可靠性；户内分机采用插拔式连接设计，支持热插拔，优先选用采用RJ45接口连接的产品，并具备其它在必要时可
11、直接替换，功能、接口一致的产品；工作电压直流1235V(参考)，静态功率小于0.9W,工作功率小于12.3W；环境湿度要求095%,环境温度要求-1055。(c)外观说明外观表面采用亚克力面板、超薄外挂式设计；产品采用SMT工艺,集成度高,稳定性强。(3)单元门口机(a)门口机外观外观豪华大方，具防雨水结构；机械式按键，中文操作提示，直观实用;一键呼叫室内分机，并且可同时接多台室内分机；具有防拆检测报警功能，安装方式为嵌入式安装。其余要求同高层住宅单元门口机。键盘夜光显示，防水式按键设计，可靠耐用；(b)功能特点彩色摄像头具有夜光补偿及逆光自动补偿功能，夜间亦可捕捉到清晰影像，不小于72度广角
12、；可接收室内机开锁信号进行开锁；具有外接开门按钮的端口；(c)技术参数待机电流：80mA工作温度范围：-40度70度 安装方式：埋墙或嵌入铁门 摄像头：1/3彩色最低照度：0. 1 Lux工作电流：400mA工作湿度范围：0-95%液晶显示：128*64点解析度：480TVline工作电压1235V(参考)(b)功能特点显像屏采用彩色TFT液晶屏，图像清晰。可主动呼叫室内分机、门口机，进行可视对讲;可以接受室内分机或门口机的呼叫；可以主动监视门口机；(C)技术参数工作电压：12V(参考)；待机电流：80mA；工作电流：400mA;工作温度范围：TO度55度工作湿度范围：095%安装方式：埋墙或
13、桌面(4)电源(a)功能参数具有电源工作状态指示灯；具有短路保护作用；具有过电流或短路保护功能。(b)技术参数输入电压:AC220V,50HZ输出电压：DC12-35V最大输出电流：4.5A电压稳定度：0.5%负载稳定度：5%过流保护：200%安装方式：挂墙三、需遵守的相关施工规范本工实施过程中需满足以下有关技术规程规范，包括但不限于以下所列智能建筑设计标准GB/T50314-2015智能建筑工程施工规范GB50606-2010医疗建筑电气设计规范JGJ312-2013民用建筑电气设计规范JGJ16-2019安全防范工程技术规范GB50348-2018出入口控制系统工程设计规范GB50396-2007入侵报警系统工程设计规范GB50394-2007住宅设计规范(GB50096-2011)建设工程项目管理规范(GB/T50326-2003)安全防范工程技术标准GB50348-2018火灾自动报警系统设计规范GB50116-2013居住小区智能化系统建设要点与技术导则建设工程质量管理条例家居电信布线标准ANSITIAEIA570)楼宇对讲电控防盗门通用技术条件
