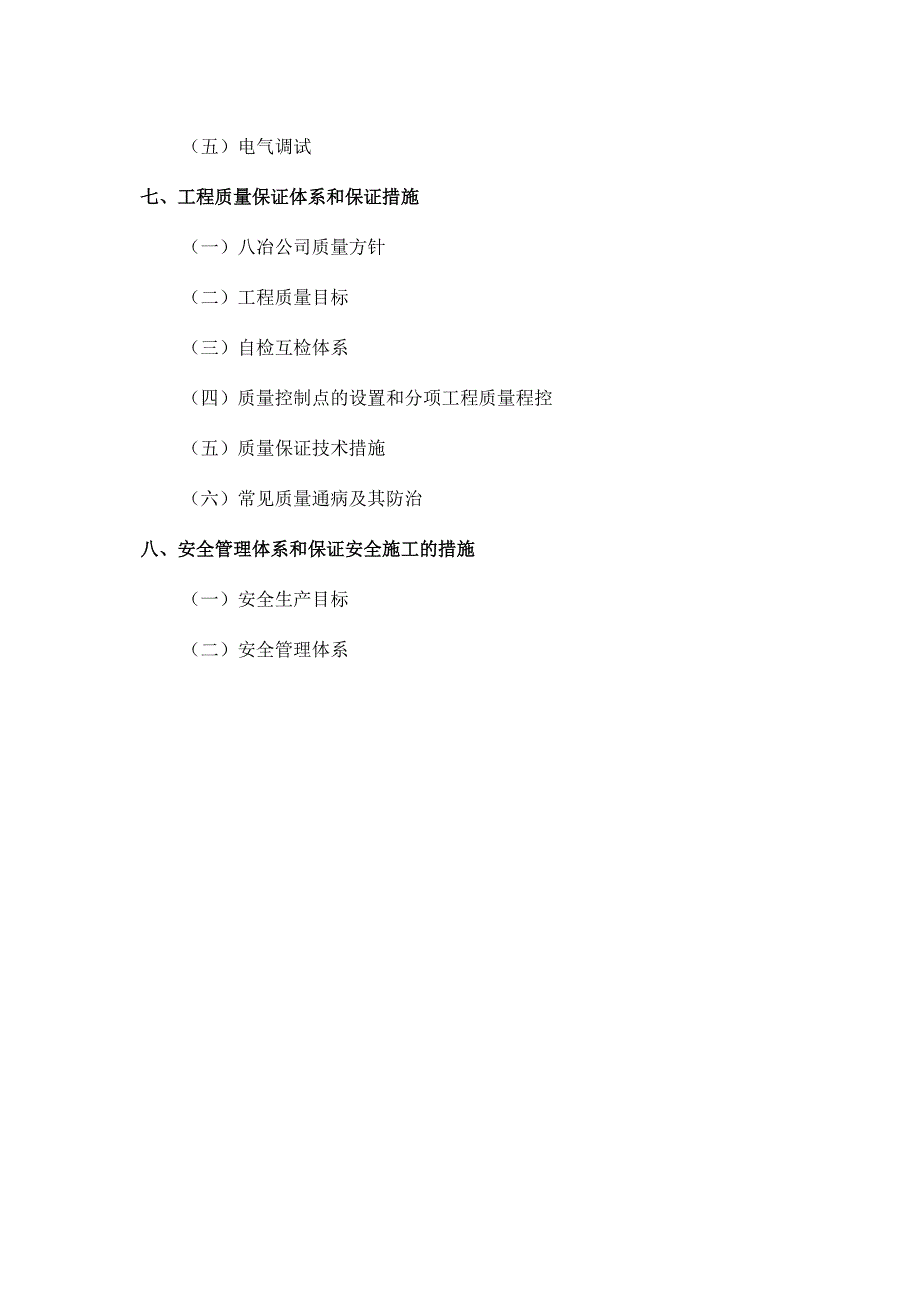

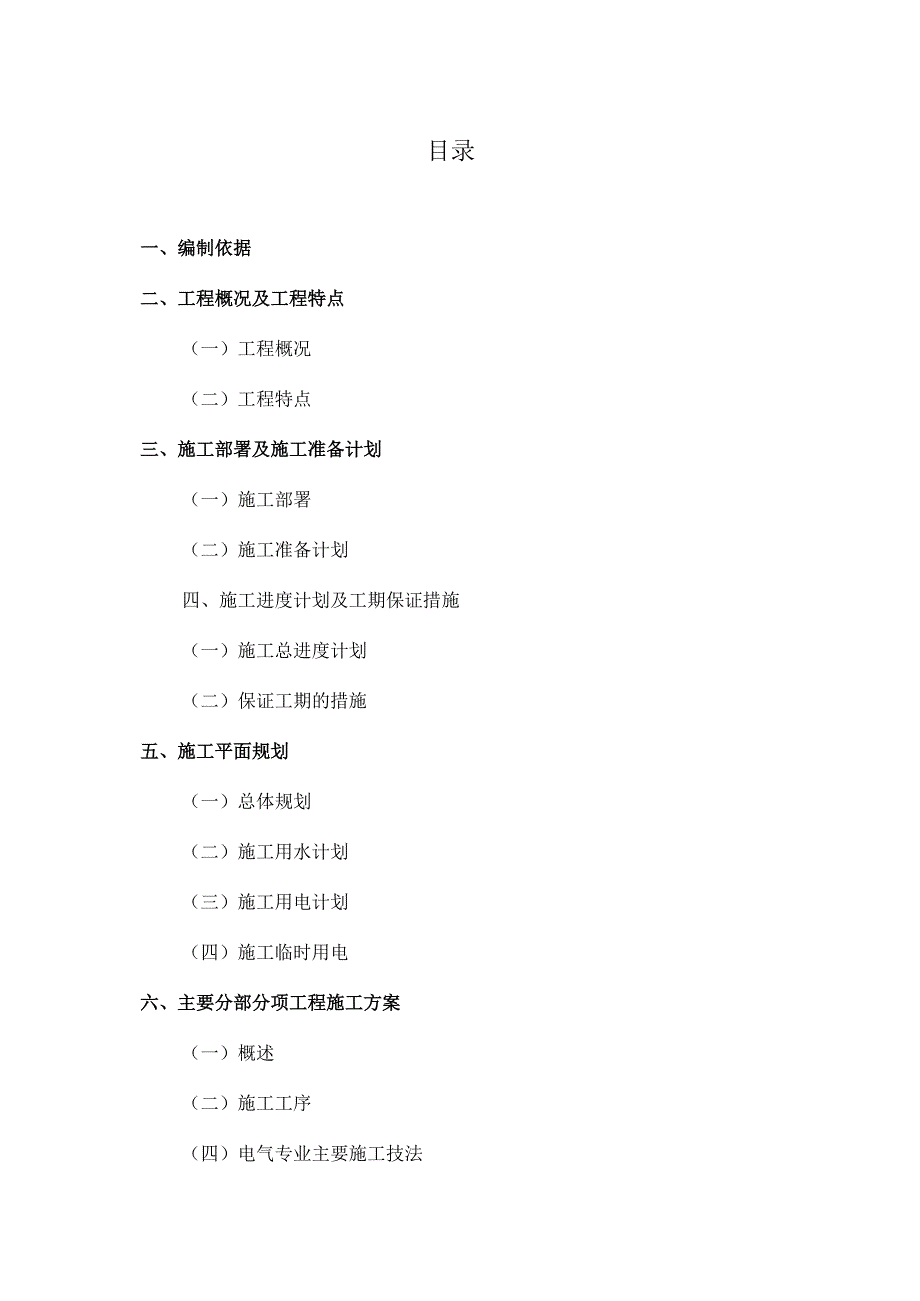

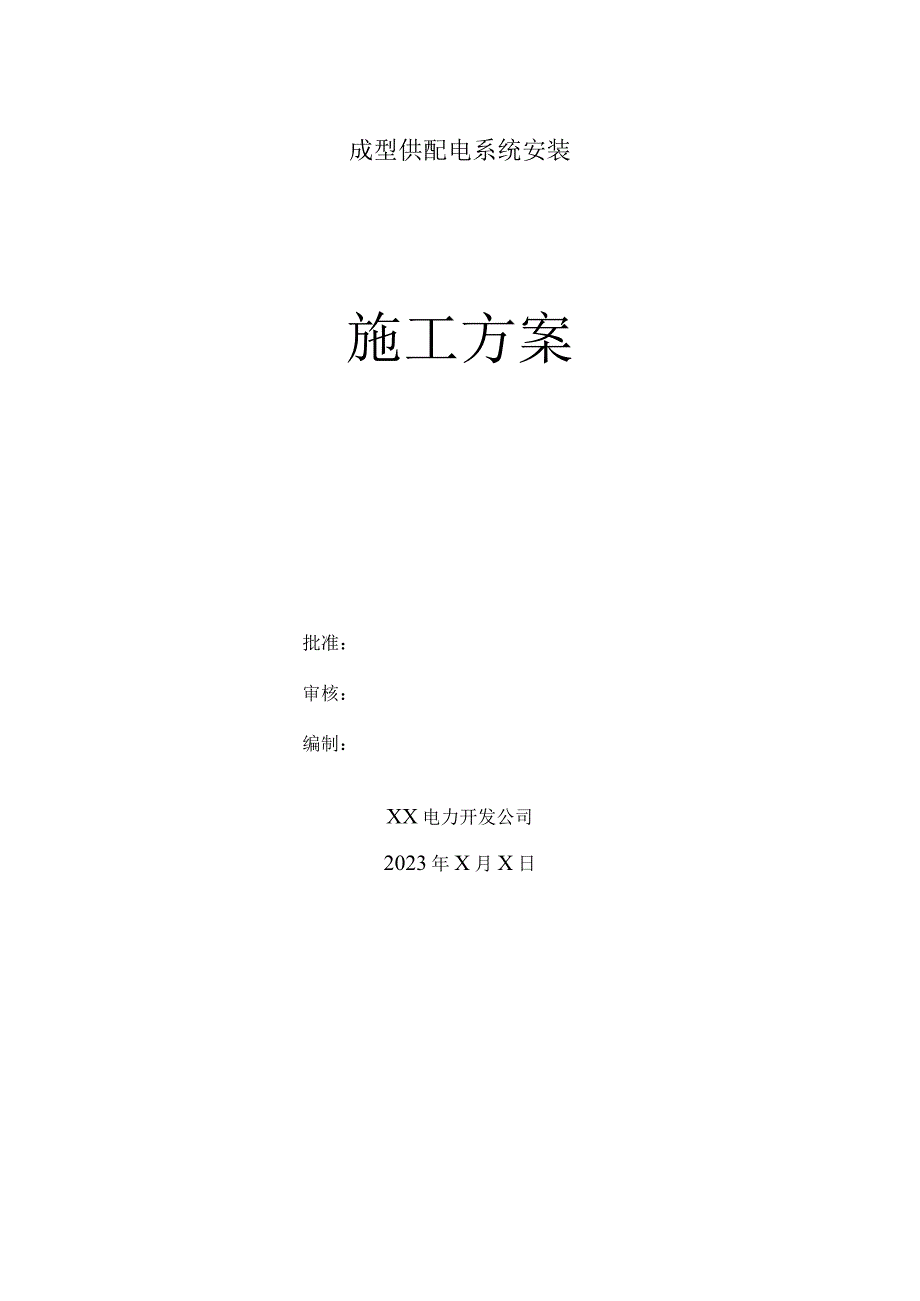

1、成型供配电系统安装施工方案批准：审核：编制：XX电力开发公司2023年X月X日目录一、编制依据二、工程概况及工程特点（一）工程概况（二）工程特点三、施工部署及施工准备计划（一）施工部署（二）施工准备计划四、施工进度计划及工期保证措施（一）施工总进度计划（二）保证工期的措施五、施工平面规划（一）总体规划（二）施工用水计划（三）施工用电计划（四）施工临时用电六、主要分部分项工程施工方案（一）概述（二）施工工序（四）电气专业主要施工技法（五）电气调试七、工程质量保证体系和保证措施（一）八冶公司质量方针（二）工程质量目标（三）自检互检体系（四）质量控制点的设置和分项工程质量程控（五）质量保证技术措施（
2、六）常见质量通病及其防治八、安全管理体系和保证安全施工的措施（一）安全生产目标（二）安全管理体系一、编制依据（一）成型供配电系统安装一招标文件（二）施工图、厂家施工白图（三）国家现行的有关法律、法规、强制性标准及规范测量规范GBJ50026-93建筑工程施工质量验收统一规范GB50300-2001爆炸和火灾危险环境电力装置设计规范GB50058-92GB50016-2006建筑设计防火规范建筑电气工程施工质量验收规范GB50303-2002电气装置安装工程电气设备交接试验标准GB50150-2006电气装置安装工程电缆线路施工及验收规范GB50168-2006电气装置安装工程接地装置施工及验收
3、规范GB50169-2006电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-92工业自动化仪表工程施工及验收规范GBJ50093-2002自动化仪表安装工程质量评定标准GBJ131-90二、工程概况及工程特点（一）工程概况工程名称：成型供配电系统安装设计单位：XX本工程内容包括：对原有供配电设备及线路的拆除、X米电缆桥架的安装、X台低压配电柜（一台变频器柜）和X台PLC柜的安装、X米电缆保护管的敷设、X根动力电缆(X米)和X根控制电缆(X米)的敷设、线路的接线及配合厂家调试。在施工时一定要协同配合、严格把关，调试时以PLC为中心，兼顾各单体调试，确保工期和质量满足工程的需要。(
4、二)工程特点1、工期紧，本工程要求工期紧，所以施工时要与土建、工艺等各专业紧密协调的配合，做好施工前期工作。2、设备国外引进，自动化程度高，附属设备台数多,是安装精度和质量要求最严的设备，须重点控制施工过程。3、施工过程中，电气、仪表专业平衡穿插、流水作业。三、施工部署及施工准备计划(一)施工部署1、工程目标质量目标合格工程。(2)工期目标招标文件只给定绝对工期为X天，未给定具体开工和竣工日期。所以一定要作好周全的施工准备和施工计划，确保工程按时完成。(3)安全目标对本项目的环境、职业健康安全工作进行严格管理，杜绝重大伤亡事故、机械事故、交通事故和火灾事故的发生，千人负伤率控制在3%。以内。(
5、4)环境管理目标严格执行建筑施工安全检查标准(JGJ59-99),施工现场保持整洁有序，定期检查，树立文明施工的良好形象，争创省级文明工地。严格按照GB/T24001-2004标准建立环境管理体系，对本项目的环境进行管理，控制污染，确保现场噪音、污水、粉尘及固体废弃物达标排放。2、施工顺序按照施工进度网络计划的要求，本着突出关键线路，确保工期实现的原则安排施工。(二)施工准备计划1、技术准备(1)工程开工开始进行施工技术准备，给后续工作以充裕的施工时间。(2)本工程各专业技术人员，必须熟悉图纸、认真进行图纸自审，并配合设计院做好图纸会审。(3)相关技术人员、施工组长应认真阅读施工图，理解把握设
6、计意图,确定施工重点、难点、控制点，检查准备施工机具、材料、设备、仪表、工艺，编制详细施工方案及施工计划。(4)针对施工图纸及其他资料，提出有关技术问题或合理化建议等，尽可能将所有施工问题解决在施工之前。(5)认真编制好施工组织设计、详细施工方案和项目质量计划，为指导施工做好准备。2、施工机具准备根据工程施工特点，合理安排施工机械设备的进场时间，对已确定投入的设备，进行认真地检查、维修、校准等工作，保证工程顺利完成。3、材料准备工程所需要的主辅材料，有关人员应做好配合，尽早确定工程伊始所需材料的种类、规格、用量和需用日期，将用料计划通知甲乙双方有关部门，使各方面为工程开工作好充分的材料供应。由
7、业主供应的材料，严格按经业主审批的材料预算进行领用；由我方自购的材料，从计划、供应、采购、保管、使用五个环节进行严格管理，并接受业主及监理单位的监督检查。(1)工程一旦开工，将需要大量的主辅材料，合理安排，做到有计划、有步骤、早落实、按需进场、合理利用。(2)甲供设备材料提前与甲方相关部门联系，自购材料须提前组织订货。4、劳动力准备及劳动力进场计划在劳动力的配备上要结合工程特点和工期要求，能充分体现作业性强、工种要求高等行业特点。为了做到科学合理地安排劳动力，确保工程工期,按照开工日期和施工进度计划，及时地组织劳动力进场，并结合现场实际情况采取动态管理的办法，编制各主要节点的施工计划。总之要合
8、理利用劳动力，定期检查工程进度完成情况，及时调整施工力量，为工程施工提供保证，尽量避免出现空闲操作面。凡参加本工程施工生产的人员，分别对其进行安全生产和质量意识教育，按企业规章制度严格管理。具体劳动力需用量和进场时间安排详见劳动力进场计划表。劳动力计划表XX铝业有限公司成型供配电系统安装单位：人工种按工程施工阶段投入劳动力情况10天20天30天40天电焊工1242电工6882气焊工1110调试0244仪表安装工O66O仪表调试工OO22合计8202265、主要施工机械设备准备及进场计划机械机具准备，依据总体施工方案及施工总进度计划选择安排，主要施工机械必须经试运转合格后方可投入本工程使用，检验
9、试验设备必须经校检合格后方可投入使用。本工程共投入主要施工设备、机具27台(套)。附：拟投入的主要施工机械设备表拟投入的主要施工机械设备表XX铝业有限公司成型供配电系统安装序号机械或设备名称型号规格数量别地国产制造年份额定功率(KW)产力生能用于施工部位备注1汽车吊QY-8IX20038T电气安良好2交流电焊机0TC-KC-5003X200372电气安良好3无齿锯HOO2X20056电气安良好4套丝机22X20056电气安良好5电动液压弯管机2IX20053电气安良好6绝缘电阻测试仪JDC-6-6KV(NL31IX2006电气、仪良好7万用表QMM81451X2002电气、仪良好8标准压力表O
10、-IMPa2X2003电气、仪良好9台式精密压力表0-6KPa1X2003电气、仪良好10压力校验仪HDPI-2000C1X2006电气、仪良好11精密电阻箱ZX811X2003电气、仪良好12摇表MODEL33011X2004电气、仪良好13兆欧表ZC-7/500V1X2004电气、仪良好14智能变比测试仪GC20021X2002电气、仪良好15多功能校验仪IDY-Ol1X2003电气、仪良好16接地电阻测试仪4105A1X2006电气、仪良好17电锤BOCH4X2003电气、仪良好18台钻Z5122X2002电气、仪良好合计27876、主要材料和构配件准备及需用计划为了保证本工程能连续、均
11、衡地施工，实现项目的各项目标。主要材料从开工之日起按施工工作量所提出材料计划陆续进场。附：材料和构配件进场计划表主要材料和构配件进场计划序号材料名称单位数量备注1槽钢m2282钢管m19863电缆m62984桥架m168四、施工进度计划及工期保证措施（一）施工总进度计划本工程总工期40日历天，为了不影响生产，要安排好施工计划。（二）保证工期的措施1、组织措施组成精干高效的项目领导班子，确保指令畅通，运行良好。公司按项目法管理组建项目部，选配具有开拓精神、经验丰富、勤奋实干、科学务实且有同类工程施工经验的工程技术和管理人员组成项目管理班子。由项目经理代表企业全面履约，全面负责该工程实施过程中的组
12、织、指挥、管理、协调和控制等工作。(3)建立生产例会制度：检查上周工程施工进度计划落实情况，安排本周施工进度计划。协调项目部各部门之间的工作关系，使项目部各项工作保持正常运行，确保按期完成施工任务。(4)做好施工准备工作，拟定施工准备计划，专人逐项落实，确保准备工作到位。2、技术措施(1)每天根据进度计划向各施工班组下发施工任务单，使班组明确进度目标。月底结算时，按完成工作量和质量评定结果进行奖罚，以调动班组的工作积极性(2)提前落实材料资源供应计划，确保材料按期供应，避免在施工过程中出现停工待料，影响施工进度。(3)最大限度的利用机械化施工，确保施工机械的完好率，提高利用率。(4)采取切实可行的季节性施工措施，保证施工的连续性。(5)加强全过程的质量管理，重点抓好施工过程中的原材料控制、工艺流程控制、施工过程操作控制。严格按规范、规程作业指导书及图纸要求施工，避免因质量问题造成工期延误。附：施工进度计划横道图成型机施工进度计划横道表工程名称：成型供配电系统安装序号工作名称分项工作名称持续天数1234567891011121314151617181920一配电柜及电气线路的拆除原有电气线路的拆除3原有低压盘柜的拆除3原有PLC盘柜的拆除2柜安和架敷盘的装桥的设低压盘柜及变频器柜的安装7PLC盘柜的安装4
