1、斜拉索安装施工及调索监控施工工艺工法(QB/ZTYJGYGF-QL-0603-2011)桥梁工程有限公司静国锋罗孝德1前言1.1工艺工法概况斜拉索是一种柔性拉杆，是斜拉桥的主要受力构件之一。目前国内外斜拉桥所用的斜索主要采纳经过多种防腐处理制作的高强平行钢丝和平行钢绞线两种形式。无论是平行钢索或平行钢绞线索在安装过程中所要遵循的基本原则是：在保证斜拉索安装质量、平安的前下，所采纳的安装方法、程序、工艺及动力牵引系统力求做到简洁、便利、易操作。拉索结构体系分为三个主要部分。锚固部分：分为张拉端锚固和固定端锚固，均由锚杯、锚圈、锚垫板和防护罩组成；过渡部分：由钢导管、减震器、防水罩组成；中间部分：

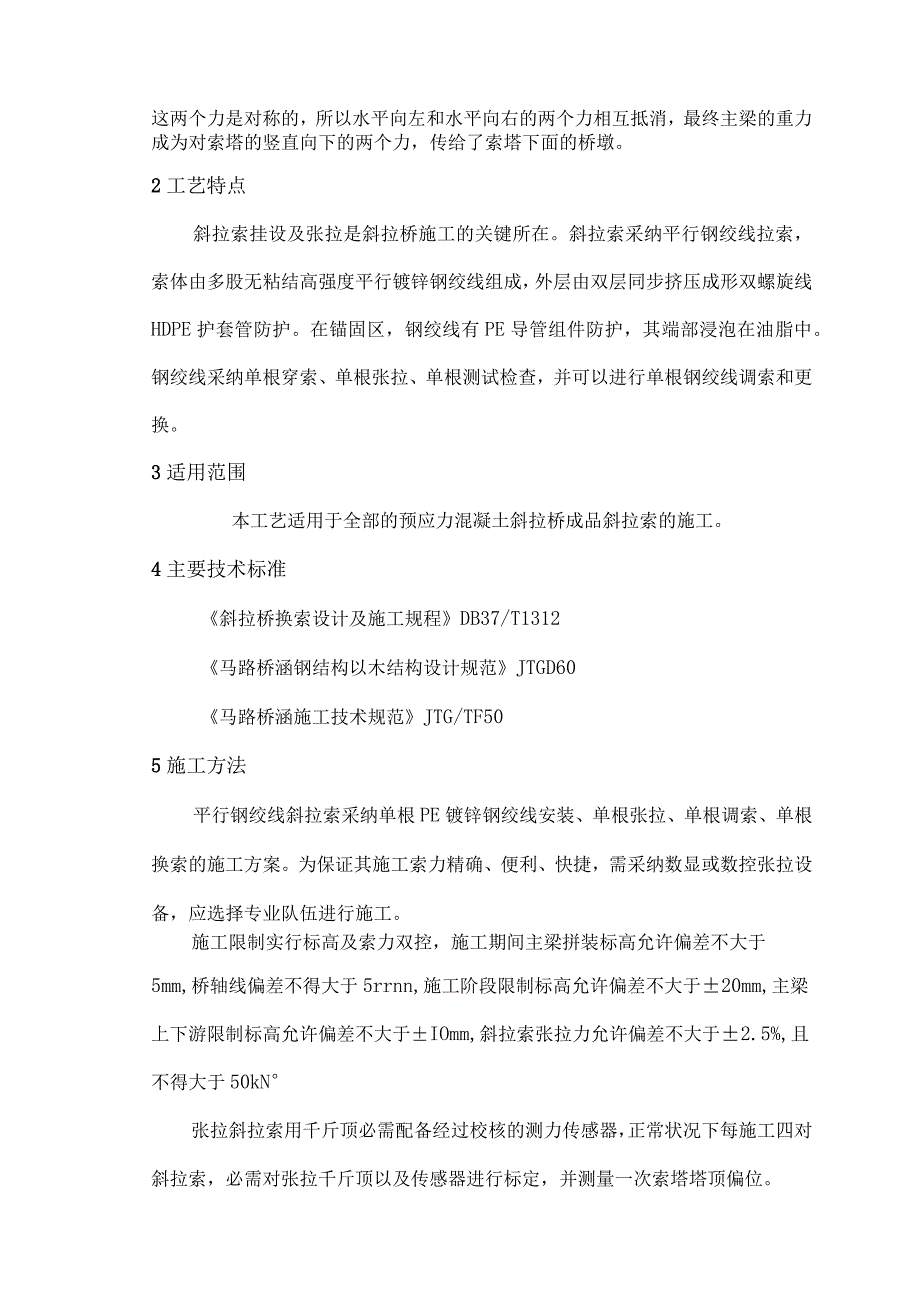

2、由高强钢丝、玻璃丝带、PE防护、缠包带等组成。图1斜拉索结构示意图1.2工艺原理斜拉桥索塔两侧是对称的斜拉索，通过斜拉索将索塔主梁连接在一起。左右一一对称，这两根斜拉索受到主梁的重力作用，对索塔产生两个对称的沿着斜拉索方向的拉力，依据受力分析，左边的力可以分解为水平向向左的一个力和竖直向下的一个力；同样的右边的力可以分解为水平向右的一个力和竖直向下的一个力；由于这两个力是对称的，所以水平向左和水平向右的两个力相互抵消，最终主梁的重力成为对索塔的竖直向下的两个力，传给了索塔下面的桥墩。2工艺特点斜拉索挂设及张拉是斜拉桥施工的关键所在。斜拉索采纳平行钢绞线拉索，索体由多股无粘结高强度平行镀锌钢绞线

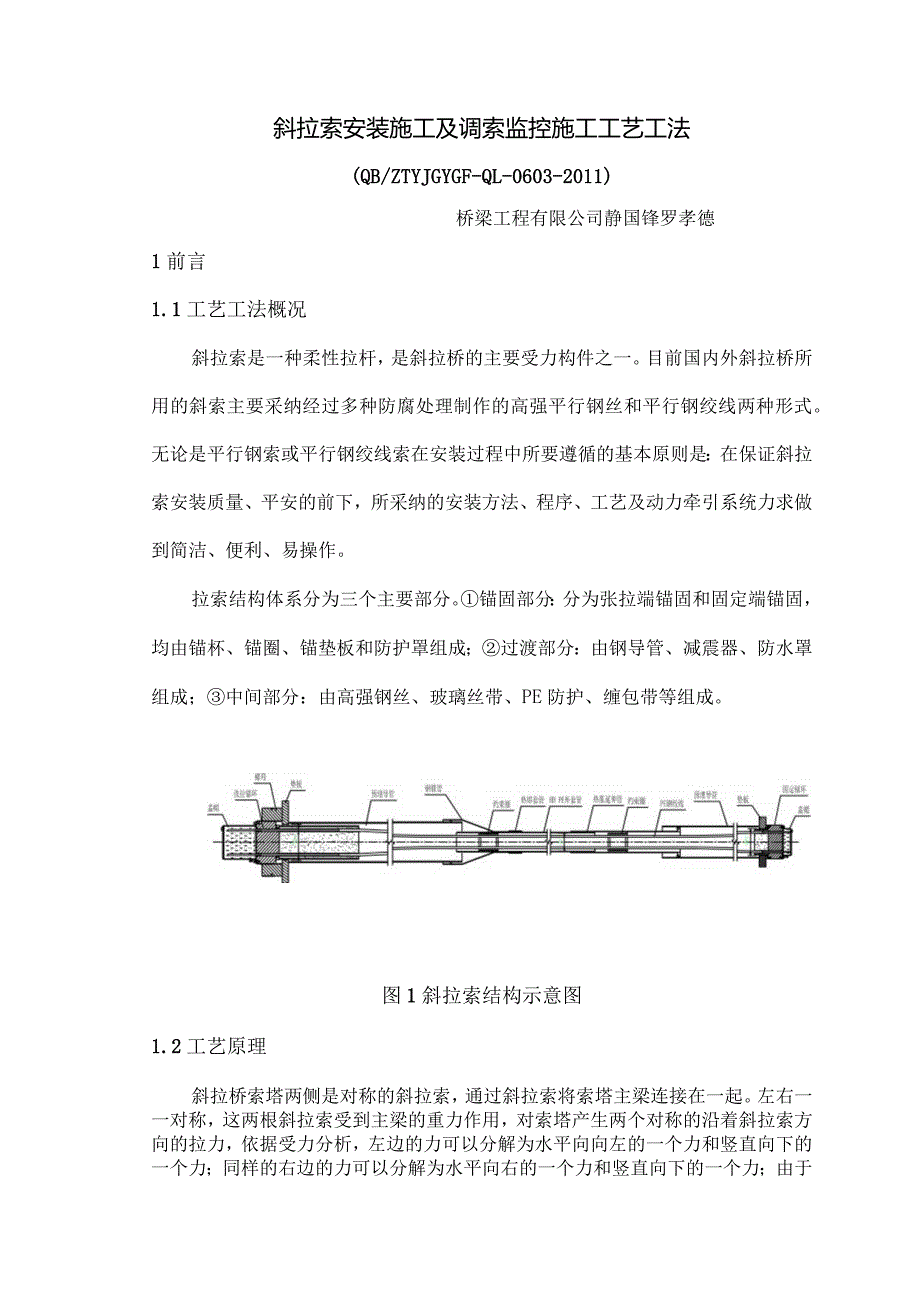

3、组成，外层由双层同步挤压成形双螺旋线HDPE护套管防护。在锚固区，钢绞线有PE导管组件防护，其端部浸泡在油脂中。钢绞线采纳单根穿索、单根张拉、单根测试检查，并可以进行单根钢绞线调索和更换。3适用范围本工艺适用于全部的预应力混凝土斜拉桥成品斜拉索的施工。4主要技术标准斜拉桥换索设计及施工规程DB37/T1312马路桥涵钢结构以木结构设计规范JTGD60马路桥涵施工技术规范JTG/TF505施工方法平行钢绞线斜拉索采纳单根PE镀锌钢绞线安装、单根张拉、单根调索、单根换索的施工方案。为保证其施工索力精确、便利、快捷，需采纳数显或数控张拉设备，应选择专业队伍进行施工。施工限制实行标高及索力双控，施工期

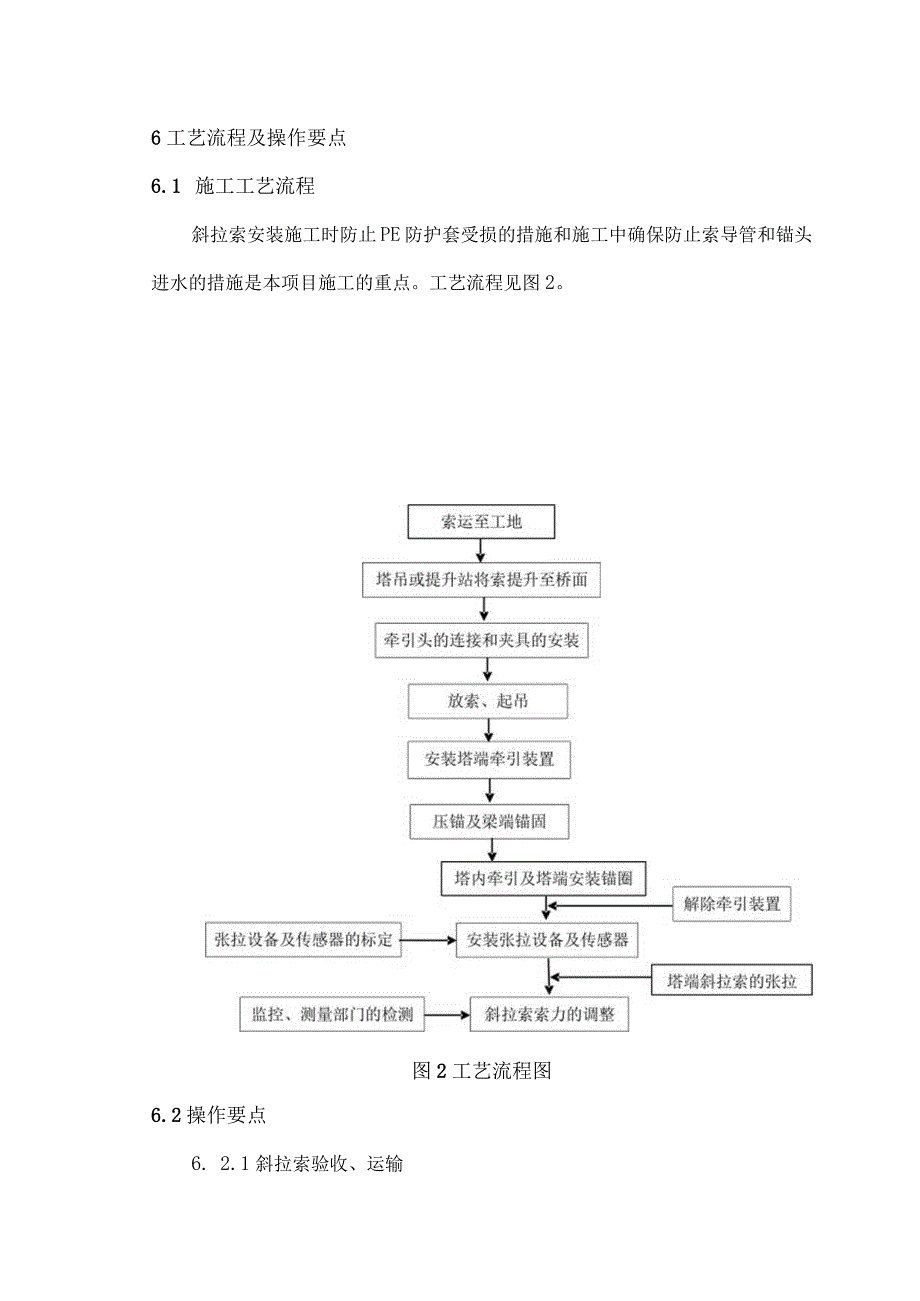

4、间主梁拼装标高允许偏差不大于5mm,桥轴线偏差不得大于5rrnn,施工阶段限制标高允许偏差不大于20mm,主梁上下游限制标高允许偏差不大于IOmm,斜拉索张拉力允许偏差不大于2.5%,且不得大于50kN张拉斜拉索用千斤顶必需配备经过校核的测力传感器，正常状况下每施工四对斜拉索，必需对张拉千斤顶以及传感器进行标定，并测量一次索塔塔顶偏位。6工艺流程及操作要点6.1 施工工艺流程斜拉索安装施工时防止PE防护套受损的措施和施工中确保防止索导管和锚头进水的措施是本项目施工的重点。工艺流程见图2。图2工艺流程图6.2操作要点6. 2.1斜拉索验收、运输进场斜拉索必需有合格证，合格证应注明：制造单位、工程
5、名称、生产日期、拉索编号、规格、长度、重量、弹性模量，斜拉索出厂进场组织专人验收，各种数据均符合规范和设计要求，记录破损状况及其它状况并填写检查记录，在制造过程中有专人进行质量跟踪。进场斜拉索留意保存，加强防火，斜拉索起吊稳妥当心、轻起轻落，防止摔、碰、挤、压，避开损伤PE护套及锚杯丝扣。7. 2.2斜拉索上桥、放索1施工打算1）按设计要求布置好放索卷扬机及转向滑轮，搭设塔端施工平台，平台上铺设脚手板，周边设栏杆，挂好平安网。2）安装梁端斜拉索牵引用转向滑轮或转向架。3）打算好索盘支架、锚头小车等。布置好桥面平辑架放索滑道，避开放索损伤斜拉索护套。4）挂索前，对索导管进行检查、清理，清除焊渣、
6、毛刺及杂物。5）配备好放索用的船只及起吊设备,编插好各类吊装、牵引用千斤绳,千斤绳长度要适当。2放索斜拉索通过运输船运至索塔旁边，利用塔吊或浮吊将索盘从船上吊至塔侧旁边桥面的索盘支承架上。索盘支承架上设刹车装置，以限制索盘转动速度。防止索盘因偏心力矩而翻转。在桥梁中心线按5m左右间距安放索盘支承架，索盘支承架应摆放整齐、滚筒顶标高一样，以便放索小船滑移。短索用塔吊抽出塔端锚头，抱箍安装完毕后即及高塔吊吊点相连，塔吊起升，接着放索，直至将梁端锚杯拉出。长索用塔吊抽出梁端锚头，抽出梁端锚头，放在锚头小船上，利用主梁上的50KN卷扬机将锚头小船索引至梁端旁边。塔吊下放塔端锚头，以卷扬机为动力将斜拉索
7、牵引至主梁待挂索索道管旁边，完成放索。图3斜拉索挂索起吊示意图3塔端安装在塔端锚头上安装张拉杆和牵引杆，在距锚杯适当位置安装两个拉索的专用吊装夹具，用钢丝绳将夹具及塔吊吊钩相连。将牵引杆及钢丝绳绑在一起，防止提升过程中碰撞挂索平台及已挂设好的斜拉索。提升塔吊吊钩，将塔端牵引杆提至待挂索索导管口旁边，将牵引杆前端锚座及索导管内伸出的内牵引钢丝绳相连，以便牵引杆进入索导管。在待挂索索导管的上一个索道管处吊挂一台100kN倒链，在待挂索导管的上两个导管口设一台400kN滑车组，将其及斜拉索上的夹具相连，以调整斜拉索角度，使牵引杆顺当进入索导管，收紧滑车组及倒链，用牵引杆接长斜拉索，安装张拉撑脚、千斤
8、顶，作好斜拉索张拉工作。4梁端安装用梁面上50kN卷扬机将牵引锚头小船向梁端牵引。待锚头小船到达梁端后，在斜拉索上安装夹具及IoOkN倒链，在锚头前端连接2根钢绞线，用桥面汽车吊或倒链起吊梁端斜拉索对准索导管，将钢较线穿过索导管并及桁梁内的千斤顶相连。先用100kN倒链将斜拉索拉入索导管内，同步收紧钢钱线作保险。当牵引力达90kN时，改用钢钱线牵引，直至将梁端锚头牵引出索导管并戴上螺母。6.2.3斜拉索张拉全部斜拉索均在塔端锚固、梁端张拉，张拉实行对称分级进行。按要求依次安装撑脚、千斤顶、牵引杆、垫块、螺母等，利用千斤顶张拉。斜拉索初张拉时因斜拉索具有肯定垂度，应留意爱护好斜拉索PE管。依据主
9、梁线型及索力监控小组供应的索力及线型标高，分批逐级张拉斜拉索，并做好张拉伸长量记录。张拉依次及张拉吨位应按设计要求办理，索力误差限制在3%以内，张拉所用千斤顶、油泵、油表应配套标定、配套运用，油表应定期校验，张拉记录应完整齐全。斜拉索张拉施工全过程应依据监控要求做好主梁线型、塔柱偏移测量工作，并将有关测量数据资料刚好报送监控小组，为斜拉索张拉和桥梁线型、内力限制供应依据。斜拉索张拉完成后，应运用振动频率测力计测验各索和张拉力值，每组及每索的拉力偏差均不得超过图纸规定，如有超过应进行调整。调整时可以从超过设计拉力值最大或最小的索起先调整（放松或拉紧）到设计拉力。在调整拉力时应对索塔和相应梁段进行
10、位移观测。6.2.4张拉限制斜拉索施工过程中，结构实际参数难免及设计值存在着差异，加之施工荷载的不确定性，使得结构内力及变位偏离设计值。这种偏离的积累，不仅影响成桥后的正常运用，而且会危及施工中的结构平安，因此必需实行施工限制措施予以调整。6. 2.5索力调整索力调整一般及索力张拉在同一部位进行，张拉及调整共用一套设备。索力调整施工：1计算好要调整索的索力、伸长量、主梁标高的改变值等数据；2检查并调试张拉设备的完好状态；3将张拉设备、工具依次安装到位，张拉杆拧入冷铸锚头内，安装张拉杆螺母，千斤顶及油泵油管接好;4开动油泵，使千斤顶活塞无负荷空升少许，如调索要求提高索力，则空升35cm即可，如调
11、索要求降低索力，则空升值为拉索回缩值加35cm；5拧入张拉杆螺母，安装应力传感器；6按预先计算并确定的相应张拉力，通过油泵进油或回油逐级调整索力。若需降低索力，先进油张拉至上次张拉的吨位，看锚圈是否有所松动，若无松动，则增加少许拉力，反方向拧松锚圈至大于拉索回缩量位置，油泵缓慢回油，使拉索索力降低，直至满意设计索力，拧紧锚圈，量测索力调整后各项数据是否满意设计要求；若需增加索力，则缓慢进油张拉至设计索力值，然后拧紧锚圈。若在调整索力过程中，如调索伸长量超过千斤顶行程，则第一次张拉到千斤顶行程时，拧紧锚圈，千斤顶归位，进行下一次的张拉,直至索力满意设计要求。7劳动力组织斜拉索安装是斜拉桥施工的关
12、键工序之一，其施工质量的好坏将干脆影响桥梁的整体质量及结构平安，因此，施工队伍必需是专业化施工队伍，要求施工人员阅历丰富、具有实践阅历。人员配备见表1。表1劳动力组织表序号项目单位数量1安装工序负责人12安装工序技术负责人13技术员人34起重工人25电工人1序号项目单位数量6焊工人27操作工人168普工人508主要机具设备斜拉桥斜拉索施工中，斜拉索的张拉及索力调整须要的特设设备比较多。主要机具设备见表2。表2主要机具设备表施工设备及检测设备分类序号设备名称规格及型号单位数量1整体张拉千斤顶YDCS4400-100台82整体张拉用撑脚480-580X580件83连接套ITr27010-Trl80
13、8个84连接套11Tr27012-Trl808个85连接套HITr27012-Trl808个86张拉杆Trl808X1400根87张拉螺母Trl6010个88单根张拉千斤顶YDCS160-150台109连续张拉支座YDCS160套810单根张拉支座螺杆式套811振弦压力传感器ZX-308T介1012振弦检测仪IFZX-300台813单孔工具锚0VM15-1G个2014工具夹片OVM15G付3015单孔穿束器CKQ8个4016穿束器用挤压机台117顶压千斤顶YCD4-20台818IIDPE塑料焊机整圆式台119锁头器LDlOK台220油泵ZB4-500B台921环氧注浆泵台122高压油管6m根3
