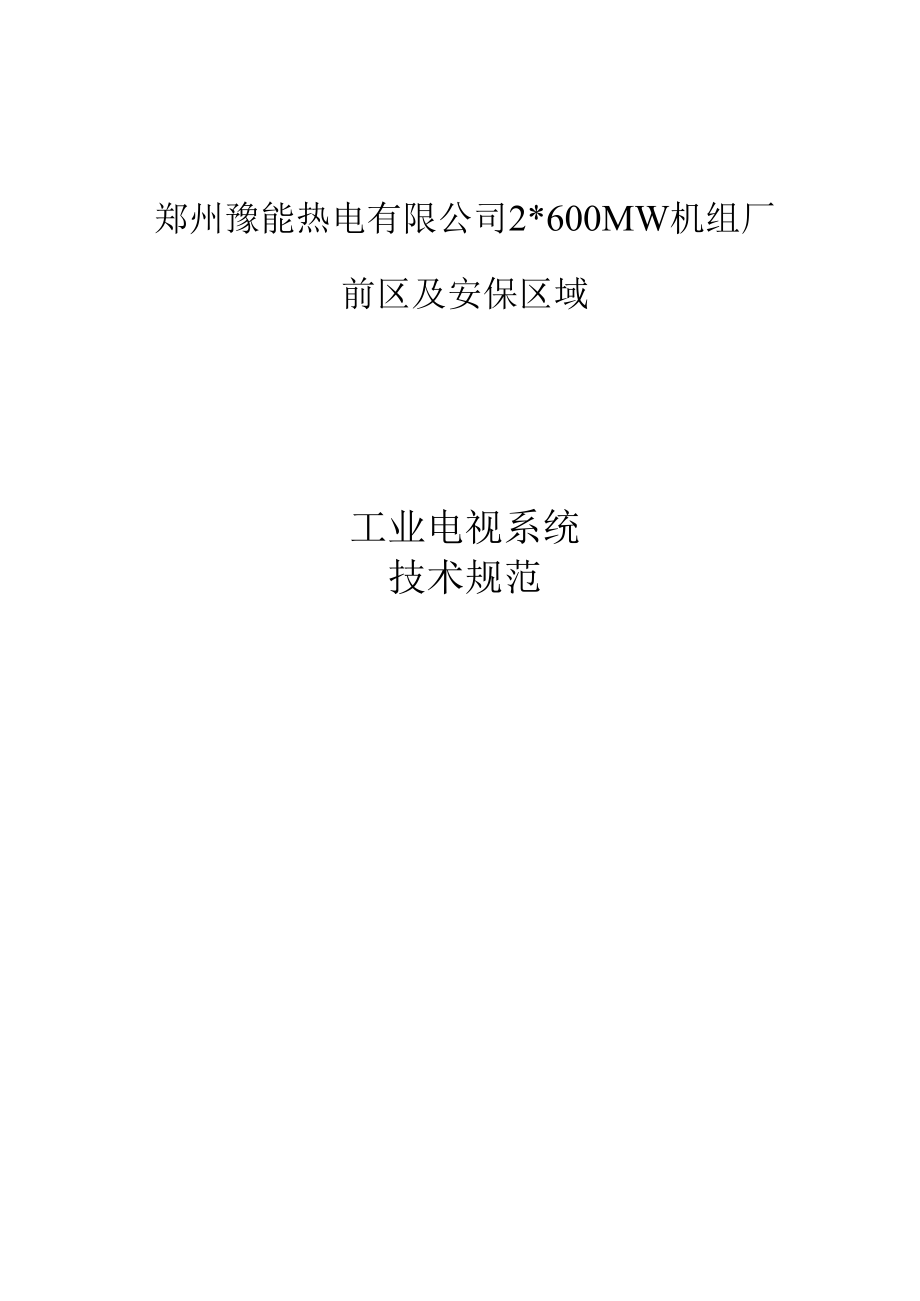

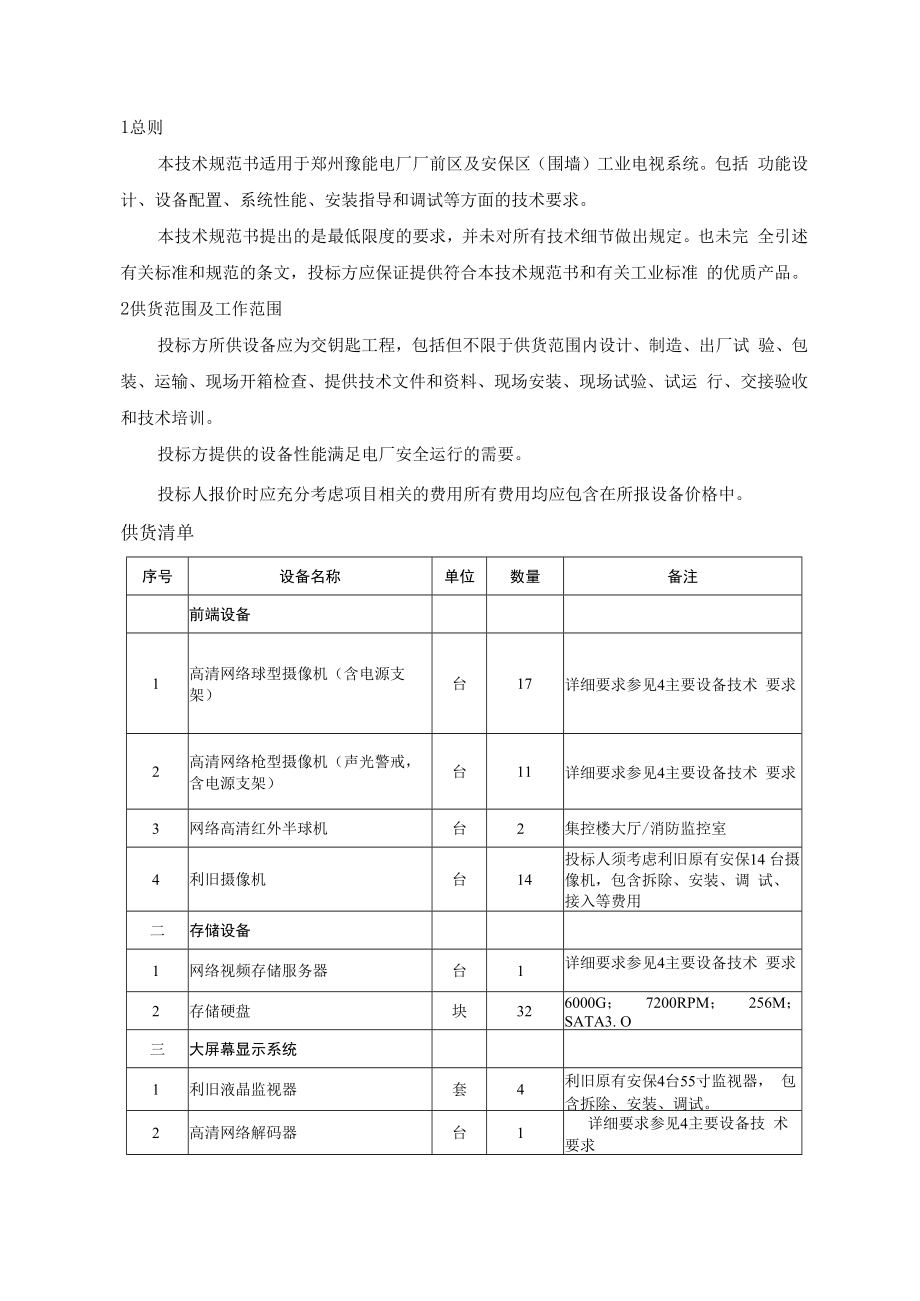

1、郑州豫能热电有限公司2*600MW机组厂前区及安保区域工业电视系统技术规范1总则本技术规范书适用于郑州豫能电厂厂前区及安保区（围墙）工业电视系统。包括 功能设计、设备配置、系统性能、安装指导和调试等方面的技术要求。本技术规范书提出的是最低限度的要求，并未对所有技术细节做出规定。也未完 全引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关工业标准 的优质产品。2供货范围及工作范围投标方所供设备应为交钥匙工程，包括但不限于供货范围内设计、制造、出厂试 验、包装、运输、现场开箱检查、提供技术文件和资料、现场安装、现场试验、试运 行、交接验收和技术培训。投标方提供的设备性能满足电厂安全运
2、行的需要。投标人报价时应充分考虑项目相关的费用所有费用均应包含在所报设备价格中。供货清单序号设备名称单位数量备注前端设备1高清网络球型摄像机（含电源支 架）台17详细要求参见4主要设备技术 要求2高清网络枪型摄像机（声光警戒， 含电源支架）台11详细要求参见4主要设备技术 要求3网络高清红外半球机台2集控楼大厅/消防监控室4利旧摄像机台14投标人须考虑利旧原有安保14 台摄像机，包含拆除、安装、调 试、接入等费用二存储设备1网络视频存储服务器台1详细要求参见4主要设备技术 要求2存储硬盘块326000G； 7200RPM； 256M； SATA3. O三大屏幕显示系统1利旧液晶监视器套4利旧原

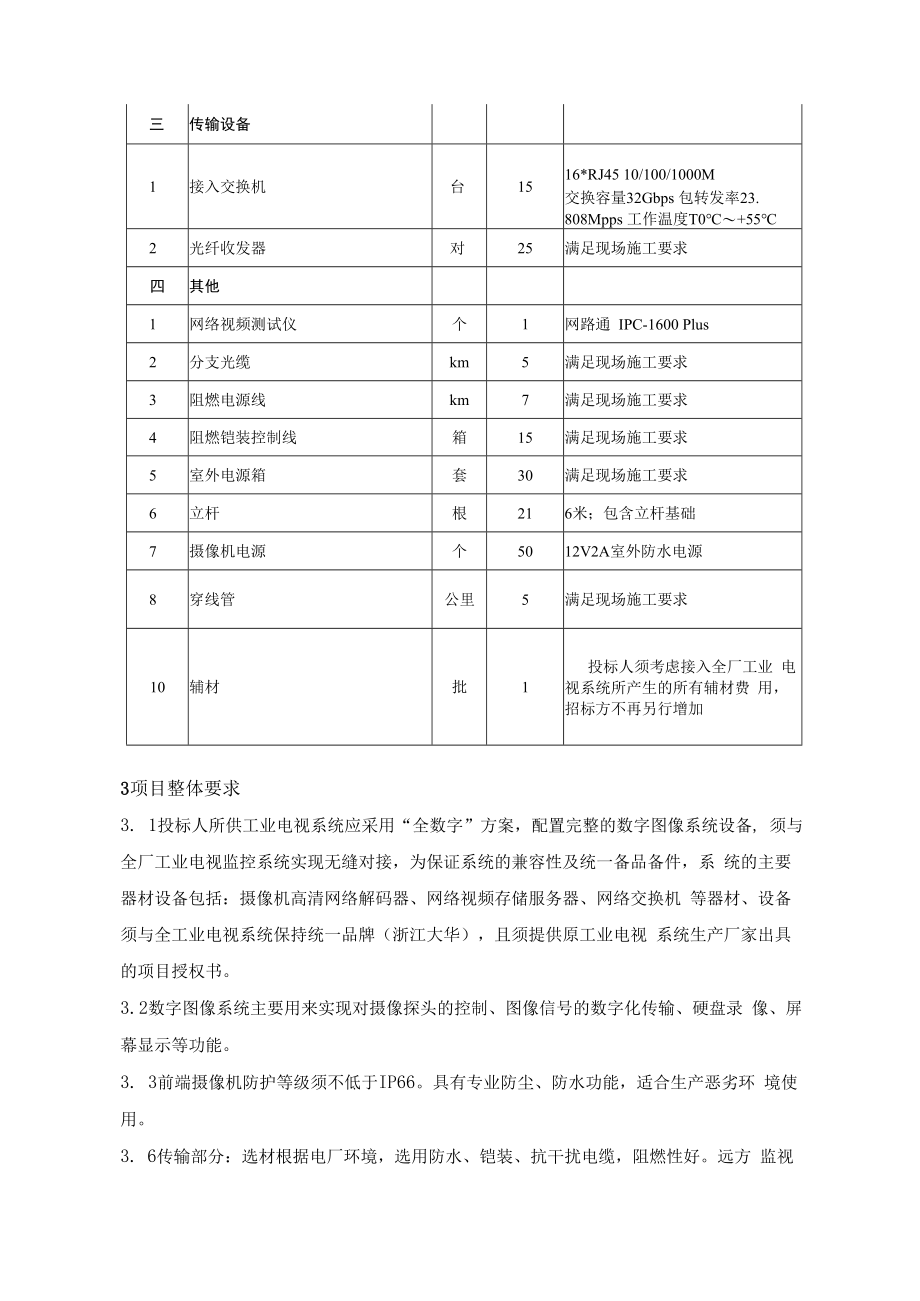

3、有安保4台55寸监视器， 包含拆除、安装、调试。2高清网络解码器台1详细要求参见4主要设备技 术要求三传输设备1接入交换机台1516*RJ45 10/100/1000M交换容量32Gbps 包转发率23. 808Mpps 工作温度T0+552光纤收发器对25满足现场施工要求四其他1网络视频测试仪个1网路通 IPC-1600 Plus2分支光缆km5满足现场施工要求3阻燃电源线km7满足现场施工要求4阻燃铠装控制线箱15满足现场施工要求5室外电源箱套30满足现场施工要求6立杆根216米；包含立杆基础7摄像机电源个5012V2A室外防水电源8穿线管公里5满足现场施工要求10辅材批1投标人须考虑接入
4、全厂工业 电视系统所产生的所有辅材费 用，招标方不再另行增加3项目整体要求3. 1投标人所供工业电视系统应采用“全数字”方案，配置完整的数字图像系统设备, 须与全厂工业电视监控系统实现无缝对接，为保证系统的兼容性及统一备品备件，系 统的主要器材设备包括：摄像机高清网络解码器、网络视频存储服务器、网络交换机 等器材、设备须与全工业电视系统保持统一品牌（浙江大华），且须提供原工业电视 系统生产厂家出具的项目授权书。3.2数字图像系统主要用来实现对摄像探头的控制、图像信号的数字化传输、硬盘录 像、屏幕显示等功能。3. 3前端摄像机防护等级须不低于IP66。具有专业防尘、防水功能，适合生产恶劣环 境使
5、用。3. 6传输部分：选材根据电厂环境，选用防水、铠装、抗干扰电缆，阻燃性好。远方 监视点，在设计时，应考虑信号传输中衰减和电磁波干扰问题。电缆（或光缆）长度由 卖方根据买方提供的配合资料预估，电缆（或光缆）长度的供货应以满足实际敷设需要 为准，如施工时发现短缺，卖方应免费补足；敷设标准按照国家有关规范执行。传输 距离大于80米的监视点必须采用光纤传输，如施工时发现短缺，卖方免费补足。3.7系统按全天候使用要求设计，确保电源偏离22. 7%时（22022.7%）,系统仍能 正常使用。3. 8工业电视监视系统选材应考虑控制稳定、组态方便，具有良好的防尘、防水能力。 现场的安装及主轴材料全部由投标
6、方负责完成。3.9负责培训招标方的运行和维护工程技术人员，并使这些培训人员能得心应手的操 作、维护、修改和调试该闭路电视监视系统。3. 10配合摄像探头的位置确定、负责安装、负责系统的查线、通电启动和调试服务, 直到所共系统达到全部功能要求，并保证系统可利用率达到99. 9%o3.11负责售后技术服务：在三年内免费维护，提供终身维护服务；确保备品备件供 应，软件升级换代服务；设备运行例行巡检，健全设备维护档案。4工业电视系统主要设备技术要求4.1 200万高清网络球型摄像机传感器类型：1/2. 8英寸CMOS像素：不低于200万星光级最大分辨率：不低于1920X1080最低照度:彩色：0. 0
7、05LuxFl. 5黑白：0. 0005LuxFl. 5 OLux （红外灯开启）红外补光距离：222Om镜头焦距：4. 5mm135mm光学变倍：230倍，数字变倍：216倍聚焦模式：自动/半自动/手动旋转范围：水平：O0 360连续旋转垂直：-20 +90自动翻转180后连续监视 预置点：2300个自动巡航：8条，每条可添加32个预置点，自动巡迹：5条，自动线扫：5条预置点精度：水平：0.1垂直：0.1行为分析：支持绊线入侵；支持区域入侵；支持穿越围栏；支持徘徊检测；支持物品 遗留；支持物品搬移；支持快速移动；支持停车检测；支持人员聚集；支持联动跟踪 热度图：支持人数统计：支持对进入、离开
8、以及经过的人员进行数量统计；支持区域内人员进行数 量统计，并可显示及输出日、周、月、年统计报表视频压缩标准：H. 265； H. 264B； H. 264M； H. 264H； MJPEG； smart H. 265； smart H. 264 须支持宽动态、强光抑制、电子防抖、电子透雾隐私遮挡：最多24块区域，同时最多有8块区域在同一个画面，支持8种颜色可选信噪比：255dB音频压缩标准:G. 711a； G. 711Mu； AAC； G7221； G726； MP2L2； G729网络接口： 1个（RJ-45网口，支持IOM/100M网络数据）网络协议：IPv4； IPv6； HTTP；
9、HTTPS； 802. lx； Qos； FTP； SMTP； UPnP； SNMP； DNS；DDNS； NTP； RTSP; RTP； TCP；UDP；IGMP；ICMP；DHCP；PPPoE；ARP；SNMPvIv2cv3（MIB-2）；RTCP接入标准:ONVIF； GB/T28181； CGI存储功能：FTP； Micro SD卡（最大支持256G） ； NAS音频：1路输入、1路输出报警接口： 7进2出语音对讲：支持报警联动：抓图；预置点；巡航；巡迹；录像；触发开关量输出；发送邮件报警事件：动态检测/视频遮挡；音频检测；网络断开检测；IP冲突检测；存储卡状 态检测；存储空间检测供电
10、方式：AC24V3A25%工作温度：-40+70工作湿度：95%防护等级：IP67； TVS 800OV防雷、防浪涌和防突波保护4. 2 200万高清网络枪型摄像机传感器类型1/2. 8英寸CMOS像素：不低于200万最大分辨率：不低于19201080, H. 265编码最低照度 0. 002Lux （彩色模式）；0.0002LUX （黑白模式）；OLux （补光灯开启） 须支持背光补偿、强光抑制、透雾功能宽动态：不低于120dB信噪比56dB镜头焦距：3. 6mm6mm12mm可选内置GPU芯片，须支持精准的人车分类侦测内置高效白光和红外补光灯，最大红外监控距离80米须支持声光报警联动，当报
11、警产生时，可触发联动声音警报和白光闪烁深度智能：须支持周界防范绊线入侵；区域入侵；快速移动（三项均支持人车分类 及精准检测）；徘徊检测；人员聚集；停车检测须支持走廊模式，宽动态，3D降噪，强光抑制，背光补偿，数字水印电子快门：l3sl100000s （可手动或自动调节）网络接口： 1个（RJ-45网口；支持IOM/100M网络数据）报警：须支持不低于2进2出，音频不低于1进1出存储须支持不低于256G Micro SD卡工作温度：-30oC+60oC工作湿度 95%防护等级：不低于IP674.3 200万网络高清红外半球机传感器类型：1/2. 8英寸CMOS像素：不低于200万，1920X10
12、80,星光级电子快门：l3sl100000s （可手动或自动调节）最低照度： 0. 002Lux （彩色模式）；0. 0002Lux （黑白模式）；OLux （补光灯 开启）信噪比56dB红外补光距离：不低于30mSD卡：须支持不低于256G网络接口： 1个（RJ-45网口；支持IOM/100M网络数据）存储功能：FTP； SD卡须支持不低于256G； NAS视频压缩标准 H. 265； H. 264； H. 264H； H. 264B； MJPEG须支持强光抑制、宽动态镜头焦距 2. 8mm3. 6mm12mm可选报警事件：无SD卡；SD卡空间不足；SD卡出错；网络断开；IP冲突；动态检测；
13、视 频遮挡；区域入侵；绊线入侵；场景变更；非法访问；电压检测；安全异常； 音频：须支持不低于1路输入，1路输出报警：须支持不低于2路输入、2路输出工作温度： -40oC60oC工作湿度：95%防护等级：不低于IP67； IKlO供电方式：须支持DC12VPoE电源返送：须支持DC12V电源返送4.4 网络视频存储服务器处理器：64位高性能多核处理器操作系统：嵌入式LlNUX系统控制器：不少于2个控制器高速缓存：不低于16G,最大可扩展至32G电源冗余：须支持2+1冗余电源外部接口：SAS接口：须支持不低于4个SAS接口网络接口：须支持不低于2个千兆管理电口，8个千兆数据电口网络接口扩展：须支持
14、不低于4个万兆光口USB接口：须支持不低于2个硬盘接口参数：硬盘接口：须支持不低于36块企业级硬盘硬盘兼容性：须支持ITs 2T、3T、4T、5T、6T、8T、IOT支持SAS盘混插支持SSD 硬盘 支持2. 5、3.5英寸硬盘硬盘热插拔：支持硬盘热插拔、在线更换硬盘使用模式：单盘，RAlD0、1、5、6、JBOD、Hot-Spare （热备）、SRAID视频直存：最大支持512路（1024Mbps）前端接入、存储，256路（512MbPS）转发，32路（64Mbps）网络回放图片直存：须支持不低于最大支持250路（图片大小500KB）前端接入、存储、转发IPSAN性能：IPSAN工作模式下，存储带宽W8Gbps直写：900Mb回写：1200Mb 网络协议：支持 RTP； RTCP； RTSP； UDP； HTTP； NTP； SNMP； iSCSI； SMB； NFS； FTP 流媒体协议：支持OrWif； GB28181；大华、海康等接入协议 集群服务：支持N+M集群功能断网续传：支持前端断网时间段内SD卡中的录像回传到设备中前智能接入:支持MPEG4、MJPEG、H. 264、H. 265、SVAC编码格式的前端网络摄像机 接入支持双目、三目、热成像、全景系列等前端网络摄像机接入支持前智能人脸检 测、人
