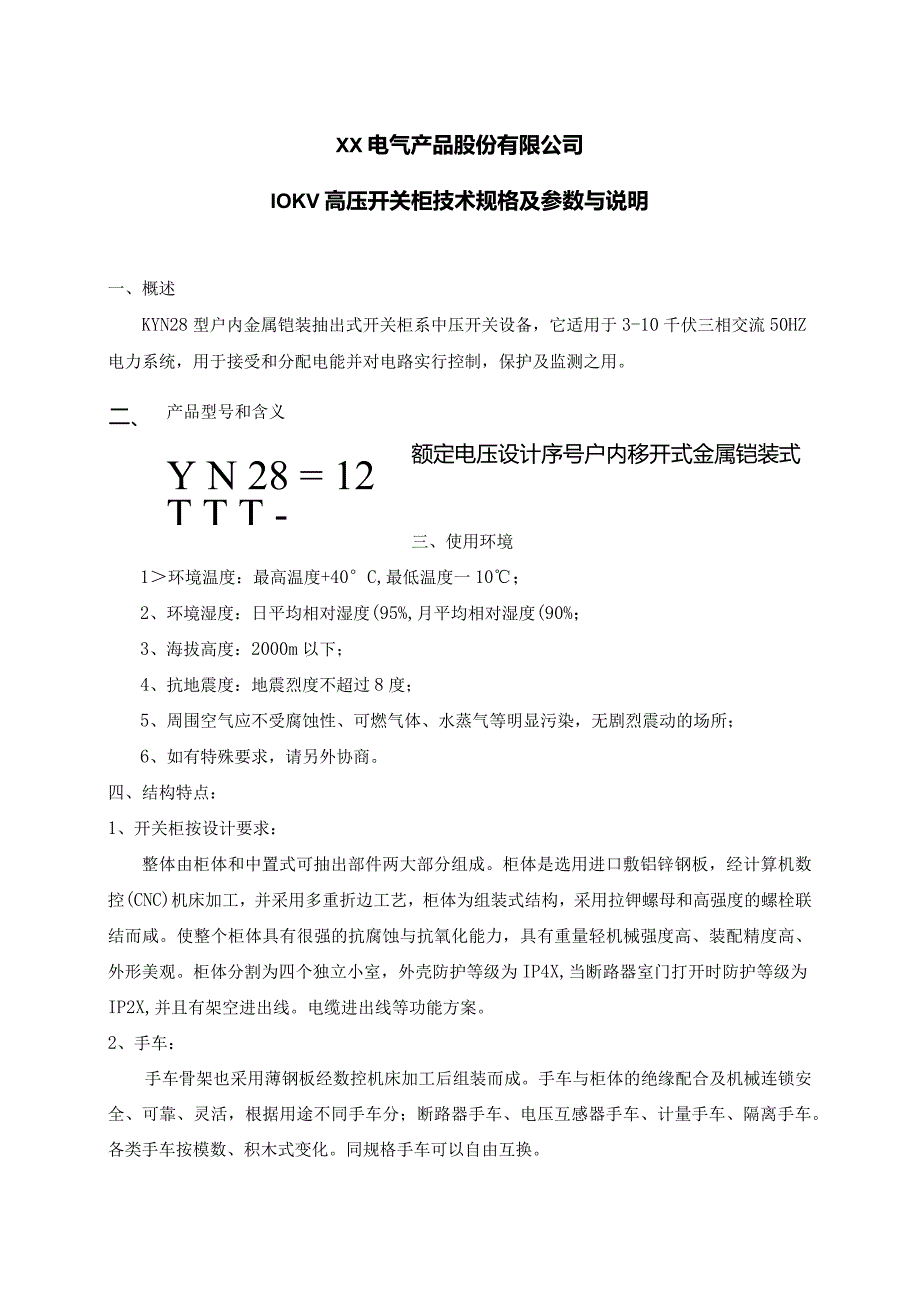

1、XX电气产品股份有限公司IOKV高压开关柜技术规格及参数与说明一、概述二、产品型号和含义Y N 28 = 12T T T -KYN28型户内金属铠装抽出式开关柜系中压开关设备，它适用于3-10千伏三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制，保护及监测之用。额定电压设计序号户内移开式金属铠装式三、使用环境1环境温度：最高温度+40C,最低温度一10；2、环境湿度：日平均相对湿度(95%,月平均相对湿度(90%；3、海拔高度：2000m以下；4、抗地震度：地震烈度不超过8度；5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染，无剧烈震动的场所；6、如有特殊要求，请另外协商。四、
2、结构特点：1、开关柜按设计要求：整体由柜体和中置式可抽出部件两大部分组成。柜体是选用进口敷铝锌钢板，经计算机数控(CNC)机床加工，并采用多重折边工艺，柜体为组装式结构，采用拉钾螺母和高强度的螺栓联结而咸。使整个柜体具有很强的抗腐蚀与抗氧化能力，具有重量轻机械强度高、装配精度高、外形美观。柜体分割为四个独立小室，外壳防护等级为IP4X,当断路器室门打开时防护等级为IP2X,并且有架空进出线。电缆进出线等功能方案。2、手车：手车骨架也采用薄钢板经数控机床加工后组装而成。手车与柜体的绝缘配合及机械连锁安全、可靠、灵活，根据用途不同手车分；断路器手车、电压互感器手车、计量手车、隔离手车。各类手车按模

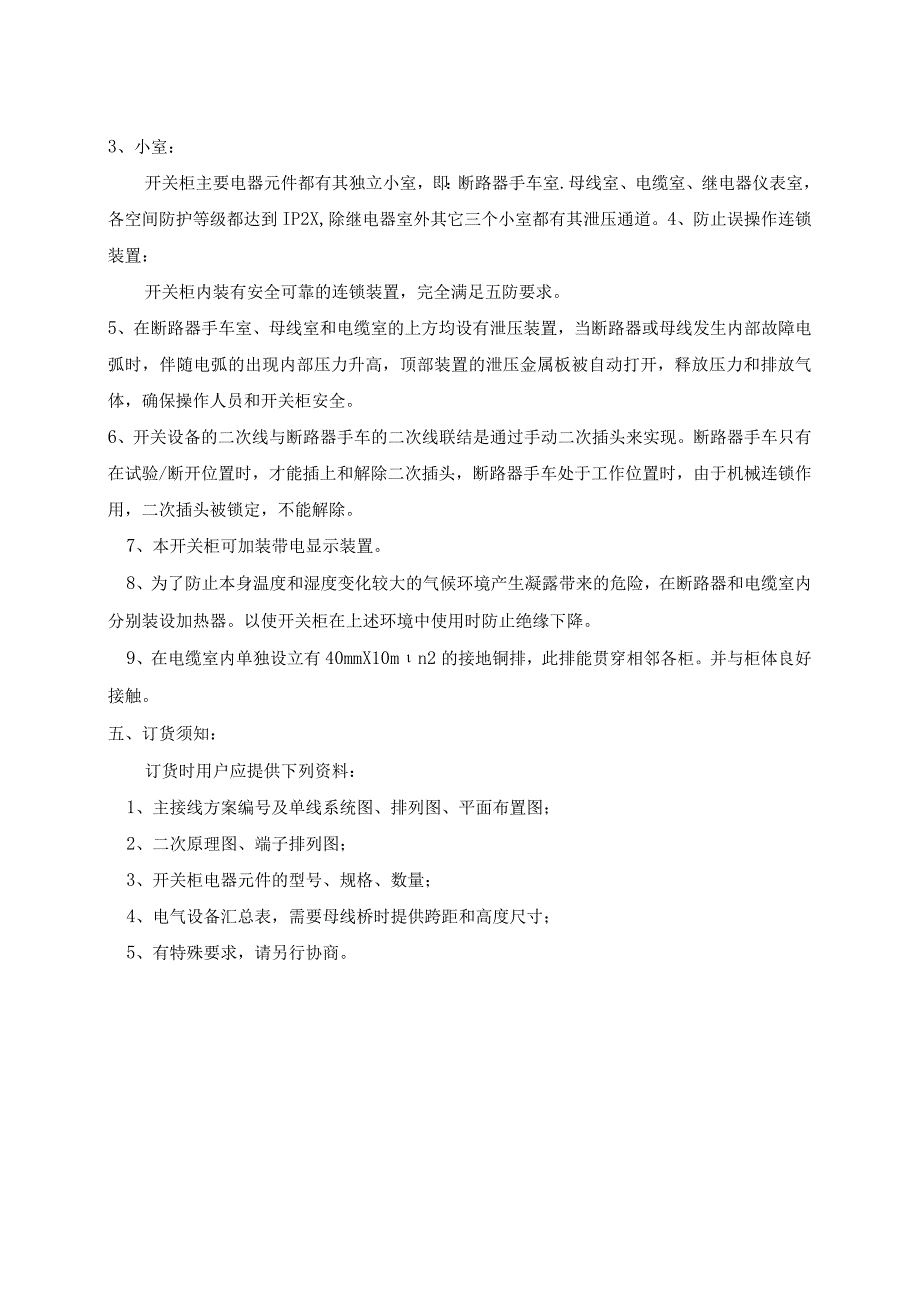

3、数、积木式变化。同规格手车可以自由互换。3、小室：开关柜主要电器元件都有其独立小室，即：断路器手车室.母线室、电缆室、继电器仪表室，各空间防护等级都达到IP2X,除继电器室外其它三个小室都有其泄压通道。4、防止误操作连锁装置：开关柜内装有安全可靠的连锁装置，完全满足五防要求。5、在断路器手车室、母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现内部压力升高，顶部装置的泄压金属板被自动打开，释放压力和排放气体，确保操作人员和开关柜安全。6、开关设备的二次线与断路器手车的二次线联结是通过手动二次插头来实现。断路器手车只有在试验/断开位置时，才能插上和解除二次插头，断路器手车处于工作位置时，由于机械连锁作用，二次插头被锁定，不能解除。7、本开关柜可加装带电显示装置。8、为了防止本身温度和湿度变化较大的气候环境产生凝露带来的危险，在断路器和电缆室内分别装设加热器。以使开关柜在上述环境中使用时防止绝缘下降。9、在电缆室内单独设立有40mmX10mn2的接地铜排，此排能贯穿相邻各柜。并与柜体良好接触。五、订货须知：订货时用户应提供下列资料：1、主接线方案编号及单线系统图、排列图、平面布置图；2、二次原理图、端子排列图；3、开关柜电器元件的型号、规格、数量；4、电气设备汇总表，需要母线桥时提供跨距和高度尺寸；5、有特殊要求，请另行协商。
