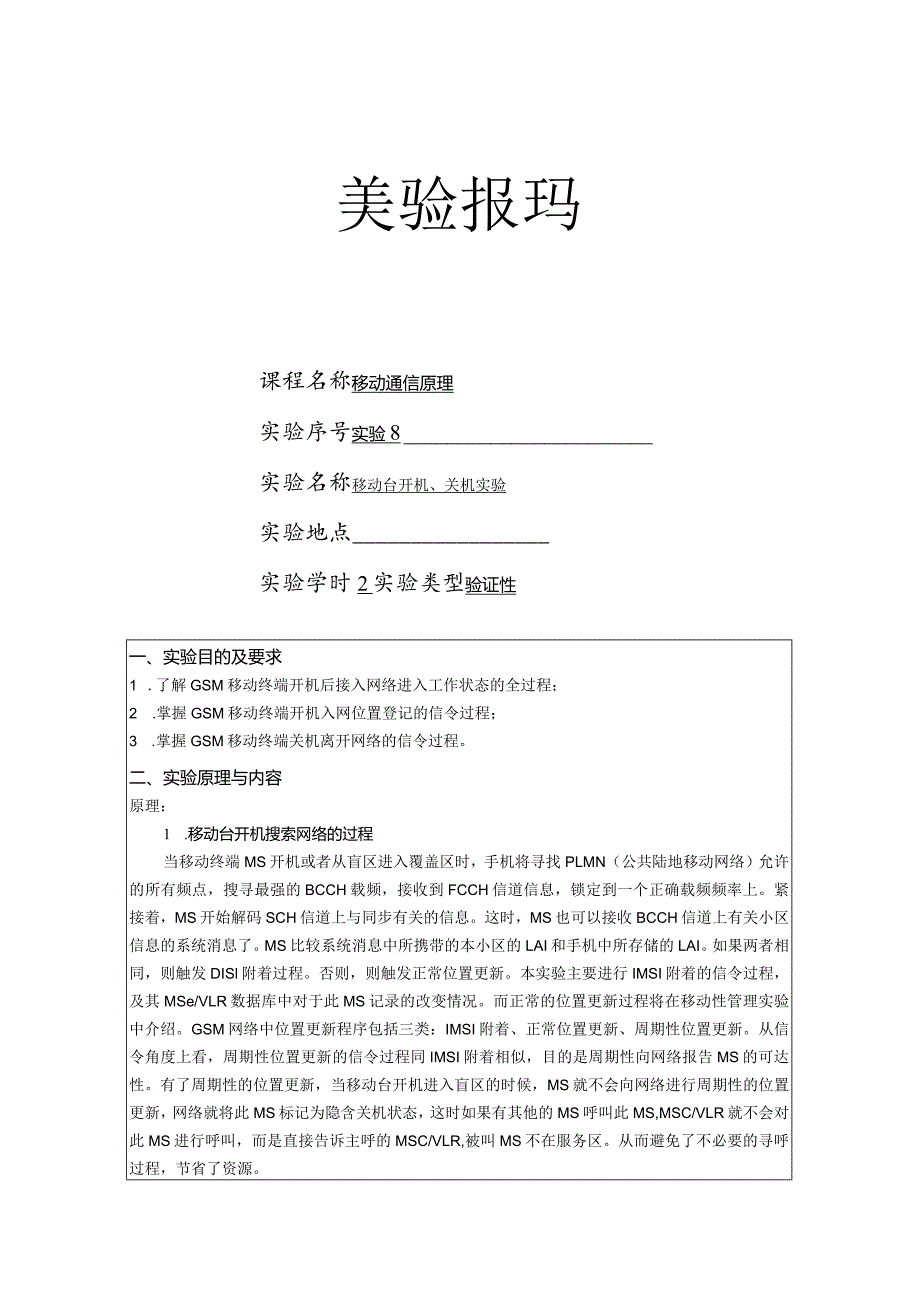

1、美验报玛课程名称移动通信原理实验序号实验8实验名称移动台开机、关机实验实验地点实验学时2实验类型验证性一、实验目的及要求1 .了解GSM移动终端开机后接入网络进入工作状态的全过程；2 .掌握GSM移动终端开机入网位置登记的信令过程；3 .掌握GSM移动终端关机离开网络的信令过程。二、实验原理与内容原理：1 .移动台开机搜索网络的过程当移动终端MS开机或者从盲区进入覆盖区时，手机将寻找PLMN（公共陆地移动网络）允许的所有频点，搜寻最强的BCCH载频，接收到FCCH信道信息，锁定到一个正确载频频率上。紧接着，MS开始解码SCH信道上与同步有关的信息。这时，MS也可以接收BCCH信道上有关小区信息
2、的系统消息了。MS比较系统消息中所携带的本小区的LAI和手机中所存储的LAI。如果两者相同，则触发DISl附着过程。否则，则触发正常位置更新。本实验主要进行IMSI附着的信令过程，及其MSe/VLR数据库中对于此MS记录的改变情况。而正常的位置更新过程将在移动性管理实验中介绍。GSM网络中位置更新程序包括三类：IMSI附着、正常位置更新、周期性位置更新。从信令角度上看，周期性位置更新的信令过程同IMSI附着相似，目的是周期性向网络报告MS的可达性。有了周期性的位置更新，当移动台开机进入盲区的时候，MS就不会向网络进行周期性的位置更新，网络就将此MS标记为隐含关机状态，这时如果有其他的MS呼叫此

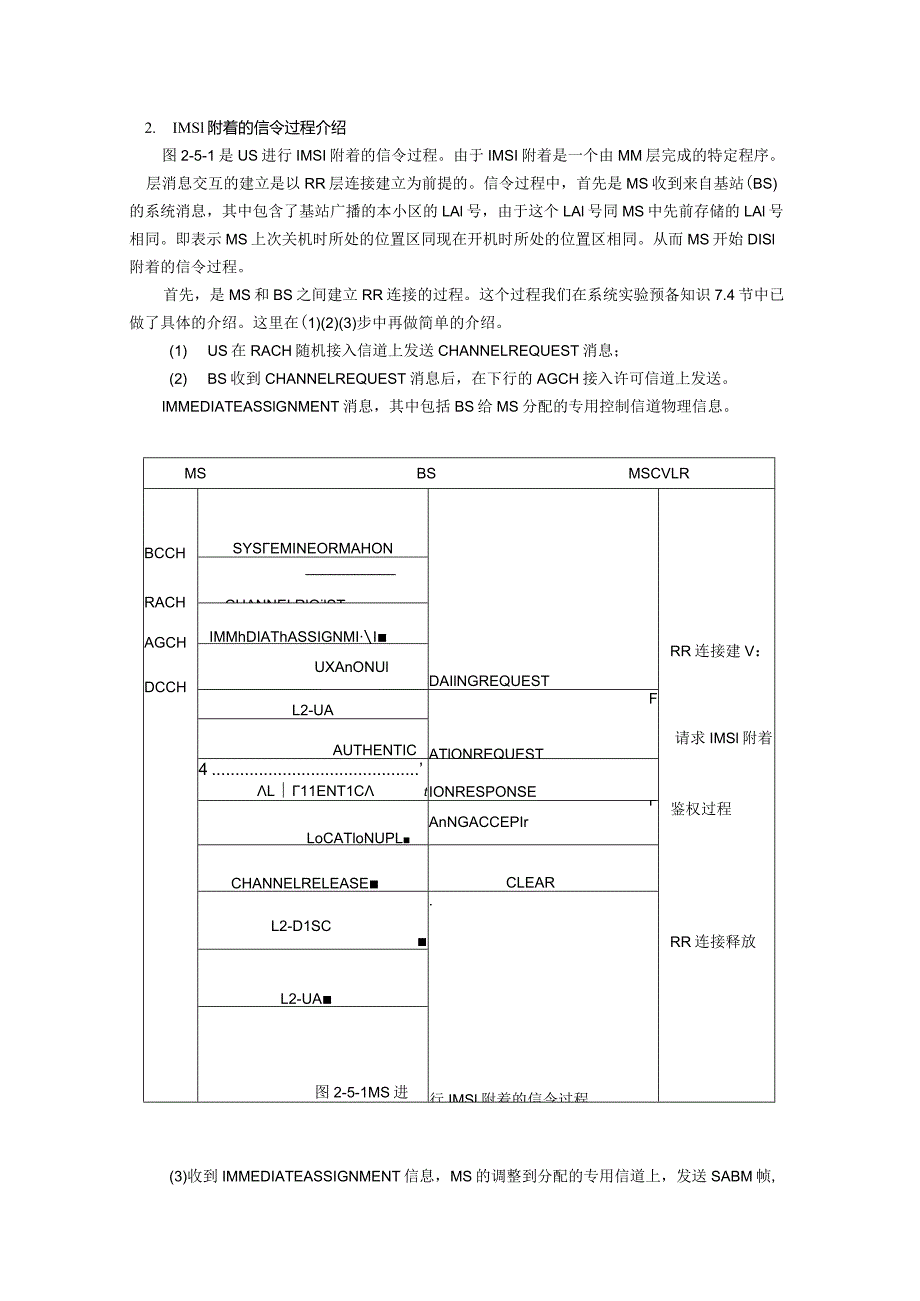

3、MS,MSC/VLR就不会对此MS进行呼叫，而是直接告诉主呼的MSC/VLR,被叫MS不在服务区。从而避免了不必要的寻呼过程，节省了资源。2. IMSl附着的信令过程介绍图2-5-1是US进行IMSI附着的信令过程。由于IMSI附着是一个由MM层完成的特定程序。层消息交互的建立是以RR层连接建立为前提的。信令过程中，首先是MS收到来自基站(BS)的系统消息，其中包含了基站广播的本小区的LAl号，由于这个LAl号同MS中先前存储的LAl号相同。即表示MS上次关机时所处的位置区同现在开机时所处的位置区相同。从而MS开始DISl附着的信令过程。首先，是MS和BS之间建立RR连接的过程。这个过程我们在
4、系统实验预备知识7.4节中已做了具体的介绍。这里在(1)(2)(3)步中再做简单的介绍。(1) US在RACH随机接入信道上发送CHANNELREQUEST消息；(2) BS收到CHANNELREQUEST消息后，在下行的AGCH接入许可信道上发送。IMMEDIATEASSlGNMENT消息，其中包括BS给MS分配的专用控制信道物理信息。MSBSMSCVLRBCCHRACHAGCHDCCHSYSEMINEORMAHONDAIlNGREQUESTRR连接建V：请求IMSl附着鉴权过程RR连接释放CHANNELRlQjlSTIMMhDIAThASSIGNMIIUXAnONUlL2-UAFATlON

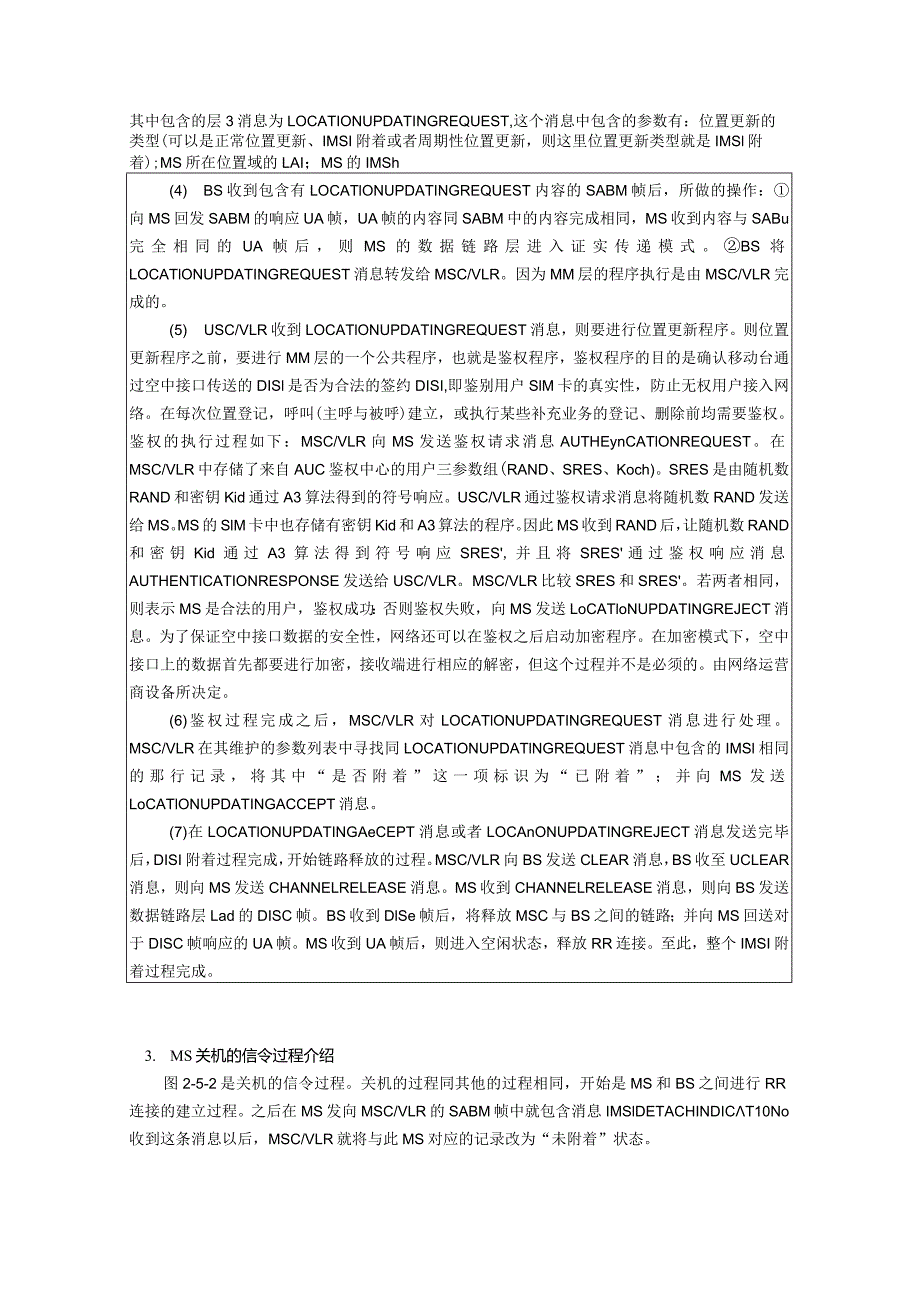

5、REQUESTAUTHENTIC4L11ENT1CtIONRESPONSELoCATloNUPLFAnNGACCEPIrCHANNELRELEASECLEARL2-D1SC.行IMSl附着的信令过程L2-UA图2-5-1MS进(3)收到IMMEDIATEASSIGNMENT信息，MS的调整到分配的专用信道上，发送SABM帧,其中包含的层3消息为LOCATIONUPDATINGREQUEST,这个消息中包含的参数有：位置更新的类型(可以是正常位置更新、IMSI附着或者周期性位置更新，则这里位置更新类型就是IMSl附着);MS所在位置域的LAI；MS的IMSh(4) BS收到包含有LOCATlON
6、UPDATINGREQUEST内容的SABM帧后，所做的操作：向MS回发SABM的响应UA帧，UA帧的内容同SABM中的内容完成相同，MS收到内容与SABu完全相同的UA帧后，则MS的数据链路层进入证实传递模式。BS将LOCATlONUPDATINGREQUEST消息转发给MSC/VLR。因为MM层的程序执行是由MSC/VLR完成的。(5) USC/VLR收到LOCATlONUPDATINGREQUEST消息，则要进行位置更新程序。则位置更新程序之前，要进行MM层的一个公共程序，也就是鉴权程序，鉴权程序的目的是确认移动台通过空中接口传送的DISl是否为合法的签约DISI,即鉴别用户SlM卡的真
7、实性，防止无权用户接入网络。在每次位置登记，呼叫(主呼与被呼)建立，或执行某些补充业务的登记、删除前均需要鉴权。鉴权的执行过程如下：MSC/VLR向MS发送鉴权请求消息AUTHEynCATlONREQUEST。在MSC/VLR中存储了来自AUC鉴权中心的用户三参数组(RAND、SRES、Koch)。SRES是由随机数RAND和密钥Kid通过A3算法得到的符号响应。USC/VLR通过鉴权请求消息将随机数RAND发送给MS。MS的SlM卡中也存储有密钥Kid和A3算法的程序。因此MS收到RAND后，让随机数RAND和密钥Kid通过A3算法得到符号响应SRES,并且将SRES通过鉴权响应消息AUTH
8、ENTICATIONRESPONSE发送给USC/VLR。MSC/VLR比较SRES和SRES。若两者相同，则表示MS是合法的用户，鉴权成功：否则鉴权失败，向MS发送LoCATloNUPDATINGREJECT消息。为了保证空中接口数据的安全性，网络还可以在鉴权之后启动加密程序。在加密模式下，空中接口上的数据首先都要进行加密，接收端进行相应的解密，但这个过程并不是必须的。由网络运营商设备所决定。(6)鉴权过程完成之后，MSC/VLR对LOCATlONUPDATINGREQUEST消息进行处理。MSC/VLR在其维护的参数列表中寻找同LOCATIONUPDATlNGREQUEST消息中包含的IM
9、Sl相同的那行记录，将其中“是否附着”这一项标识为“已附着”；并向MS发送LoCATlONUPDATINGACCEPT消息。(7)在LOCATlONUPDATINGAeCEPT消息或者LOCAnONUPDATINGREJECT消息发送完毕后，DISI附着过程完成，开始链路释放的过程。MSC/VLR向BS发送CLEAR消息，BS收至UCLEAR消息，则向MS发送CHANNELRELEASE消息。MS收到CHANNELRELEASE消息，则向BS发送数据链路层Lad的DISC帧。BS收到DlSe帧后，将释放MSC与BS之间的链路；并向MS回送对于DISC帧响应的UA帧。MS收到UA帧后，则进入空闲
10、状态，释放RR连接。至此，整个IMSI附着过程完成。3. MS关机的信令过程介绍图2-5-2是关机的信令过程。关机的过程同其他的过程相同，开始是MS和BS之间进行RR连接的建立过程。之后在MS发向MSC/VLR的SABM帧中就包含消息IMSlDETACHINDICT10No收到这条消息以后，MSC/VLR就将与此MS对应的记录改为“未附着”状态。MSBSMSCVLRRACHAGCHDCCHCHANNELREQUESTRR连接建迂请求IMSl分国RR连接释放IMMEDIATEASSIGNMENTJHINDICATIONIMSIDETAtL2-UACLEARCHANNELRELEASEL2-DIS
11、CMS关机的信令过程L2-UA图2-5-2MSC/VLR维护IMSl的附着与否，作用在于当别的MS呼叫此MS时，MSe/VLR对MS寻呼之前，先查看是否附着这一位，若已附着则进行正常的寻呼，否则就不进行寻呼，直接告诉对方的MSC/VLR此MS未开机或者不在服务区。三、实验软硬件环境1 .基站一台；2 .移动终端实验箱一台；3 .台式计算机一台；四、实验过程（实验步骤、记录、数据、分析）（二）开机入网信令实验1 .在“移动系统信令软件”主界面上点击“开机信令”按钮，进入此实验界面；2 .实验箱上，先按“菜单”键，再按数字键“9”进入系统通信实验，相当于MS开机，液晶屏自动显示本实验箱的号码；3
12、.当实验箱液晶屏本机号码后显示“*”时，表示移动实验箱开机入网正常，否则重复该步骤2,或者移动实验箱关机后再开机，重复步骤2。观察消息框中显示的开机的信令过程。开机信令过程若正常结束，会弹出对话框“开机过程完成，终端处于空闲状态”；4 .到目前为止，正常的开机过程结束，点击“退出”按钮退出开机信令实验。下面进入关机信令实验。5.可以在和交换机连接的PC机上观察HLR和VLR中观察相应的状态变化。（三）关机信令实验1 .在“移动系统信令软件”主界面上点击“关机信令”按钮，进入此实验界面；2 .实验箱上，按“菜单”键从系统通信实验中退出，相当于US关机；3 .观察消息框中显示的关机信令过程。关机信
13、令过程若正常结束，会弹出对话框“关机结束”：4 .可以在和交换机连接的PC机上观察HLR和VLR中观察相应的状态变化。进行以上实验时，每一实验结束后，结合实验原理中的信令流程图认真分析信令流程并做相应的记录。五、测试/调试及实验结果分析开机过程显示:,MTFymF4rrmFFFETTFiJ工机WDg区fn；h*9*! I * via I ansr * nr i ncsw. .tlf 领 -S?e SOOOFs00 4“13WMTOn4 : 5 Iox 靖HHHMI W0CM7 W068：融“8116 SOAA8 WMnCc工 MM wooM7ieooneWla34T0 5iA?；./ I9 3
