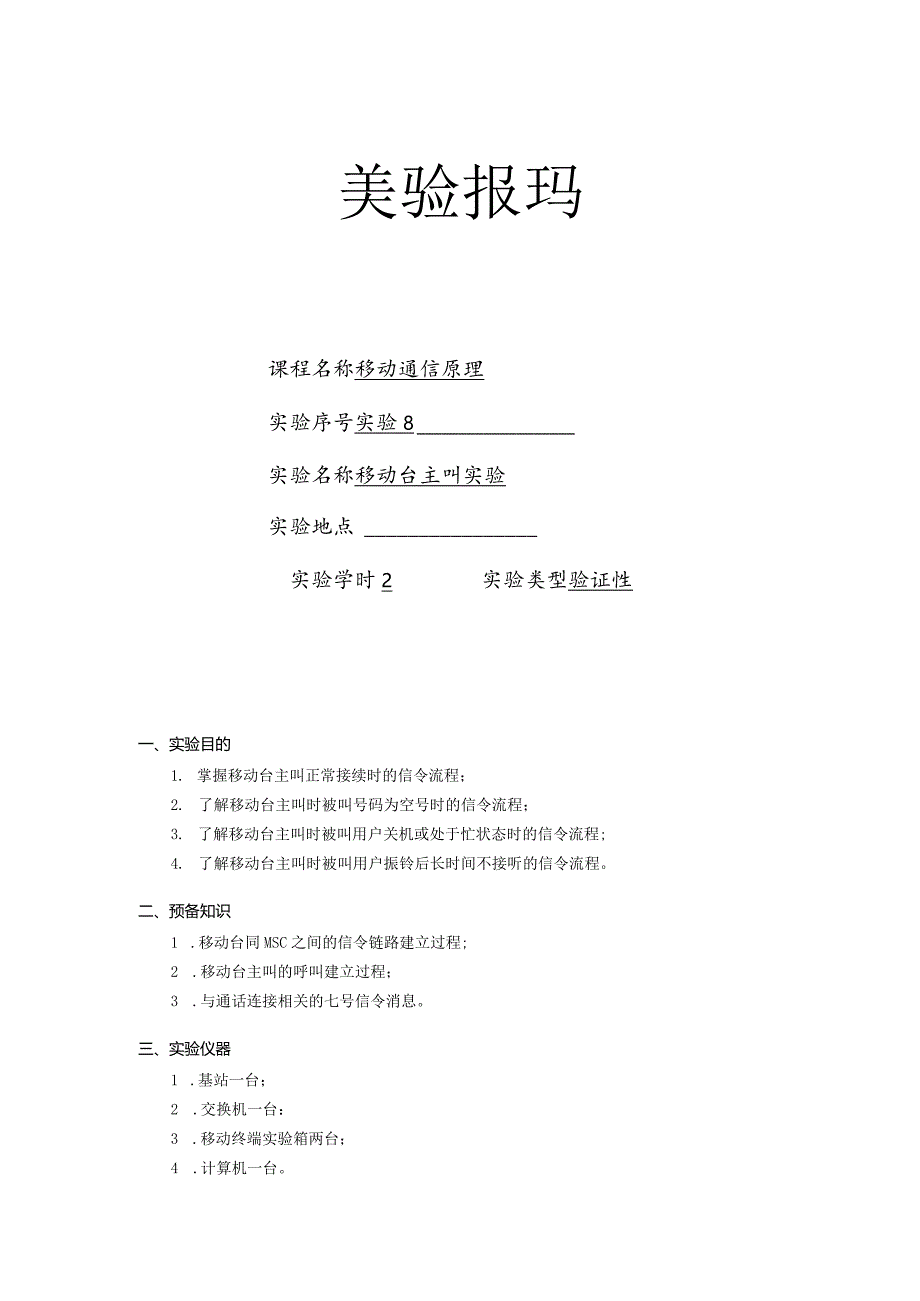

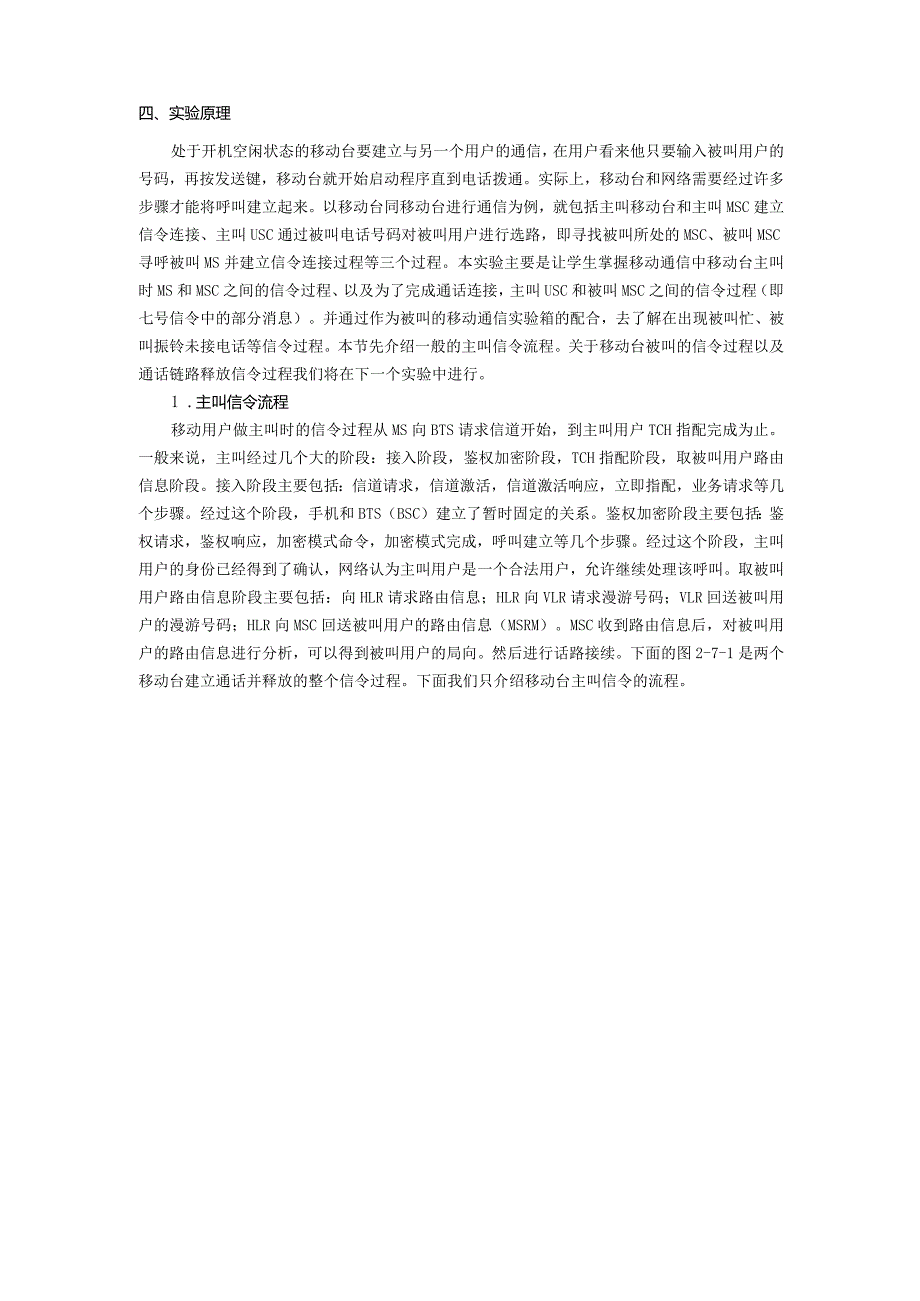

1、美验报玛课程名称移动通信原理实验序号实验8实验名称移动台主叫实验实验地点实验学时2实验类型验证性一、实验目的1. 掌握移动台主叫正常接续时的信令流程；2. 了解移动台主叫时被叫号码为空号时的信令流程；3. 了解移动台主叫时被叫用户关机或处于忙状态时的信令流程;4. 了解移动台主叫时被叫用户振铃后长时间不接听的信令流程。二、预备知识1 .移动台同MSC之间的信令链路建立过程;2 .移动台主叫的呼叫建立过程；3 .与通话连接相关的七号信令消息。三、实验仪器1 .基站一台；2 .交换机一台：3 .移动终端实验箱两台；4 .计算机一台。四、实验原理处于开机空闲状态的移动台要建立与另一个用户的通信，在用
2、户看来他只要输入被叫用户的号码，再按发送键，移动台就开始启动程序直到电话拨通。实际上，移动台和网络需要经过许多步骤才能将呼叫建立起来。以移动台同移动台进行通信为例，就包括主叫移动台和主叫MSC建立信令连接、主叫USC通过被叫电话号码对被叫用户进行选路，即寻找被叫所处的MSC、被叫MSC寻呼被叫MS并建立信令连接过程等三个过程。本实验主要是让学生掌握移动通信中移动台主叫时MS和MSC之间的信令过程、以及为了完成通话连接，主叫USC和被叫MSC之间的信令过程（即七号信令中的部分消息）。并通过作为被叫的移动通信实验箱的配合，去了解在出现被叫忙、被叫振铃未接电话等信令过程。本节先介绍一般的主叫信令流程
3、。关于移动台被叫的信令过程以及通话链路释放信令过程我们将在下一个实验中进行。1 .主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。经过这个阶段，主叫用户的身份已经得到了确认，网络认为主叫用户是一个合法用户，允许继续处理该呼叫。

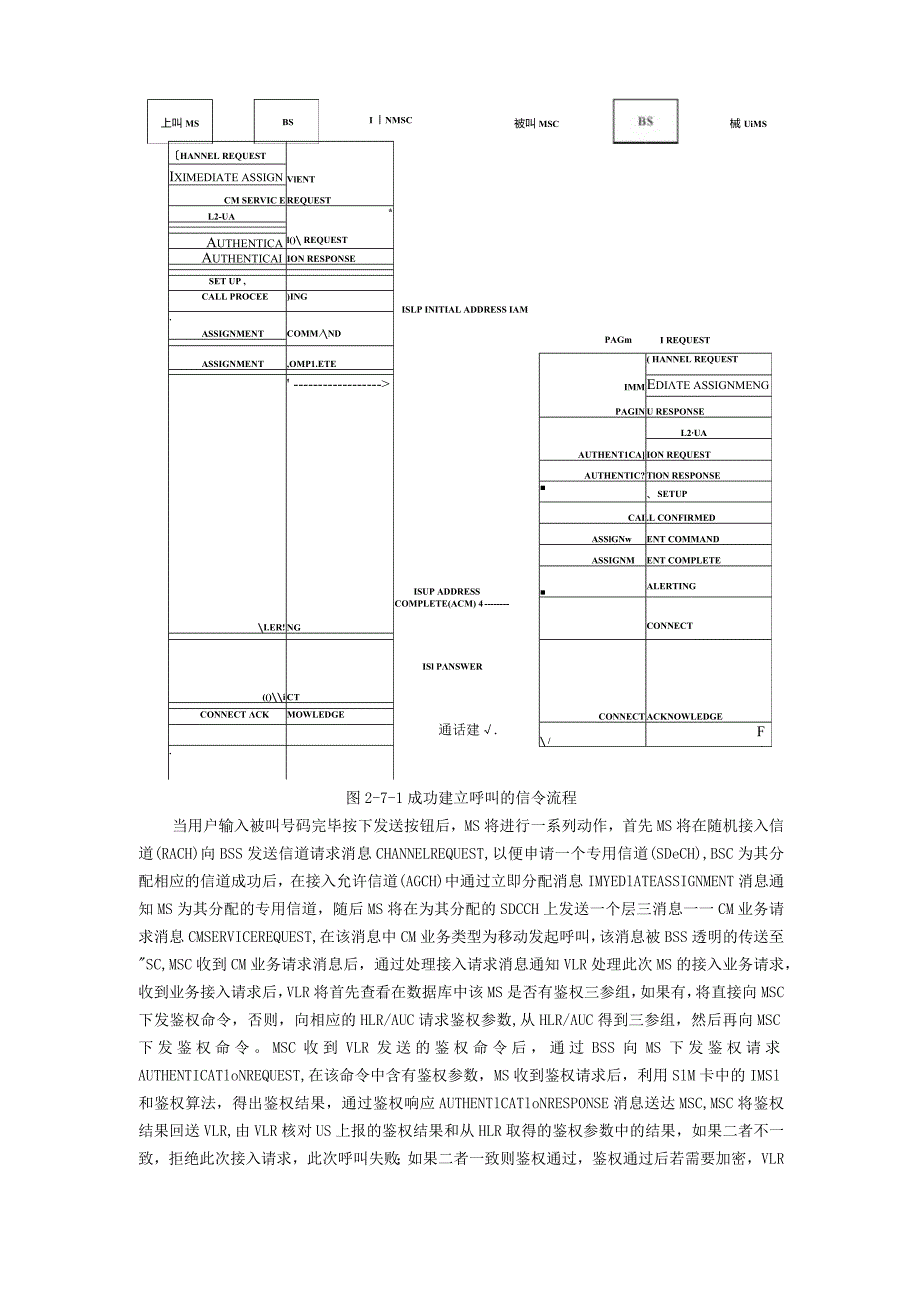

4、取被叫用户路由信息阶段主要包括：向HLR请求路由信息；HLR向VLR请求漫游号码；VLR回送被叫用户的漫游号码；HLR向MSC回送被叫用户的路由信息（MSRM）。MSC收到路由信息后，对被叫用户的路由信息进行分析，可以得到被叫用户的局向。然后进行话路接续。下面的图2-7-1是两个移动台建立通话并释放的整个信令过程。下面我们只介绍移动台主叫信令的流程。上叫MSBSI NMSC被叫MSCHANNEL REQUESTIximediate assignVlENTCM SERVIC EREQUESTL2-UA*Authentical() REQUESTAuthenticaiION RESPONSESET
5、 UP ,CALL PROCEE)ING.ASSIGNMENTCOMM NDASSIGNMENT,OMP1.ETEI.ER!NG()iCTCONNECT CKMOWLEDGE.ISUP ADDRESSCOMPLETE(ACM) 4ISLP INITIAL ADDRESS IAMISl PNSWER通话建.械 UiMS( HANNEL REQUESTIMMEdite assignmengPAGINU RESPONSEL2UAAUTHENT1CAION REQUESTAUTHENTIC?TlON RESPONSE、SETUPCAI.L CONFIRMEDASSlGNwENT COMMANDASSI
6、GNMENT COMPLETEALERTINGCONNECTCONNECTACKNOWLEDGE /F4PAGmI REQUEST图2-7-1成功建立呼叫的信令流程当用户输入被叫号码完毕按下发送按钮后，MS将进行一系列动作，首先MS将在随机接入信道(RACH)向BSS发送信道请求消息CHANNELREQUEST,以便申请一个专用信道(SDeCH),BSC为其分配相应的信道成功后，在接入允许信道(AGCH)中通过立即分配消息IMYEDlATEASSIGNMENT消息通知MS为其分配的专用信道，随后MS将在为其分配的SDCCH上发送一个层三消息一一CM业务请求消息CMSERVICEREQUEST,
7、在该消息中CM业务类型为移动发起呼叫，该消息被BSS透明的传送至SC,MSC收到CM业务请求消息后，通过处理接入请求消息通知VLR处理此次MS的接入业务请求，收到业务接入请求后，VLR将首先查看在数据库中该MS是否有鉴权三参组，如果有，将直接向MSC下发鉴权命令，否则，向相应的HLR/AUC请求鉴权参数,从HLR/AUC得到三参组，然后再向MSC下发鉴权命令。MSC收到VLR发送的鉴权命令后，通过BSS向MS下发鉴权请求AUTHENTICATloNREQUEST,在该命令中含有鉴权参数，MS收到鉴权请求后，利用SlM卡中的IMSl和鉴权算法，得出鉴权结果，通过鉴权响应AUTHENTlCATlo
8、NRESPONSE消息送达MSC,MSC将鉴权结果回送VLR,由VLR核对US上报的鉴权结果和从HLR取得的鉴权参数中的结果，如果二者不一致，拒绝此次接入请求，此次呼叫失败；如果二者一致则鉴权通过，鉴权通过后若需要加密，VLR将首先向USC下发加密命令，然后通知MSC该MS此次接入请求已获通过，MSC通过BSS通知MS业务请求获得通过，然后MSC向MS下发加密命令，该命令内含加密模式，MS收到此命令并完成加密后，回送加密完成消息，到此MS完成了整个接入阶段的工作。经过接入阶段和鉴权加密过程后，主叫用户的合法身份已经得到确认，已经接入了网络，为继续进行呼叫，需要更为详细的信息，此时MS将发送一个
9、SETUP消息，在此消息中，携带有被叫号码和主叫标识等更为详细的信息，MSC收到此消息后，首先向VLR查询该用户的相关业务信息，VLR根据此次业务类别和开户时US已经申请的业务信息，决定此次呼叫是否可以继续，如果可以继续，则向MSC回送该用户数据，MSC收到该信息后，通过呼叫继续CALLPROCEEDlNG消息，经BSS通知YS呼叫在继续处理之中，然后，根据A接口电路情况，向BSC发送指配请求消息，在该消息中选定某条A接口电路，BSC收到该指令后，向BTS、US指定无线资源，MS收到该指令后，占用成功回送分配完成消息，到此TCH指配阶段完成，本局的无线资源和A接口电路均已成功分配。MSC收到M
10、S上报的指配完成消息后，进行被叫分析，根据被叫号码，寻址到被叫的HLR,发送路由信息请求消息，HLR收到该消息后，根据被叫DISl查询得到被叫所在的VLR,向被叫所在的VLR请求漫游号码，被叫所在的VLR在受到请求漫游号码消息后，为对应的MS分配MSRN,然后在请求漫游号码响应消息中回送给HLR,HLR得到该MSRN后,向主叫所在MSC发送路由信息响应消息，MSC从该消息中得到被叫的MSRw根据MSRN进行局间中继选路，并向被叫所在的MSC发送IAM消息。至此主叫信令流程基本结束。在图2-7-1的示意图中主叫MSC获得被叫MS路由信息的过程做了简化。2 .MSC之间使用到的七号信令消息的简单介
11、绍在GSM移动通信网络里，网络侧的各设备之间的连接都具有单一的接口。比如MSC和HLR、VLR之间，以及USC与MSC之间。网络侧各实体间均用CCS7信令（即七号信令）支持相互间的信令交换。CCS7信令方式的信令协议结构如下图2-7-2所示。各协议相同的底层功能层面是大家分享的，从最底层的物理传输层到第三层的MTP都是相同的。MTP以上的协议就与所涉及的功能实体相关了。在MSC之间或者MSC与其他外部设备之间，与呼叫有关的信令将使用ISUP,与呼叫无关的信令侧组合在MAP上。在两个移动台进行呼叫的过程中，主叫MSC和被叫MSC的信令就是ISUP中规定的基本信令。下面简单介绍这些信令。TUPIS
12、UPMAPBSSAPTCAPSCCPMTPTUP：电话客户部分BSSAP：BSS应用部分ISUP：ISDN客户部分MAP：移动应用部分MTPt消息传递部分TCAP:事务处理部分图2-7-2GSM系统的CCS7信令协议层(1) ISUPINITIALADDRESSMESSAGE(IAM)：IAM初始化消息是主叫MSC向被叫MSC发送的最早的一条信令。当主叫MSC查询到被叫MSC的地址后，就向被叫MSC发送IAM消息，此消息中包含主叫号码、被叫号码和业务类型等。被叫MSC根据这条消息就可以知道主叫的电话号码、以及被寻呼的被叫号码。根据被叫号码被叫MSC可以在相应的位置区对被叫MS发起寻呼。(2)
13、ISUPANSWERCOMPLETEMESSAGE(ACM)：若被叫MS处于开机空闲状态,被叫MSC顺利寻呼到被叫MS,此次通话能够建立，且被叫MS开始振铃，则被叫MSC向主叫MSC发送ACM地址完成消息，表示被叫MSC接收呼叫。主叫MSC收到ACM消息后，它的反应是将“提醒”(ALERTING)消息发给MS。(3) ISUPANSWERMESSAGE(ANC)消息：如果被叫MS摘机,被叫MSC会向主叫MSC发回“应答”(ANSWER)消息，此时主叫与被叫之间的链路接通，主叫MSC将发给MS一条“连接”(CONNECT)消息，MS收到该消息后将停止待命指示，接着向系统返回“连接证实”(CONN
14、ECTACKNOWLEDGE),当系统收到此消息时，就开始计费。呼叫建立过程完毕，双方进入通话阶段。(4) ISUPRELEASE消息：这条消息是通知对方MSC释放MSC到MS之间的信道资源。在通过连接建立过程中，当主叫MSC向被叫MAC发送IAM消息后，若因某种原因(如对端占线或被叫MS未开机)呼叫建立失败，则被叫MSC会向主叫MSC发送ISUPRELEASE消息。通话正常结束后,主动挂机的一方，MS会向MSC发送DISCONNECT消息，这时MSC就会向对端的MSC发送ISUPRELEASE消息，收到此消息的对端MSC就会向MS发送DISCONNEeT消息，开始链路释放。另外一种异常情况是
15、，当被叫长期振铃，被叫未摘机时，过一定的时候后，被叫MSC将开始释放被叫MSC与被叫MS之间的信道资源，并且向主叫MSC发送ISUPRELEASE消息，主叫MSC也开始主叫MSC与主叫MS之间的信道资源的释放。3.呼叫建立过程中出现的异常现象及其对应的信令(1)被叫号码无效时的情况：主叫过程中，MSC收到SETUP消息后，能够知道被叫号码和主叫标识等更为详细的信息。当主叫MSC分析SETUP消息发现其中的信息无效时，比如被叫号码为“未分配号码”、“号码己改变”、“无效号码格式(长度不完全)时，MSC将向主叫MS发送ReIeaSCCOmPICte消息，启动清除程序，释放MSC和MS之间的信令链路。信令流程如图2-7-3所示:MSBSMSCCHANNELREQUEST1，/MMEDIATEASS1GNMENCMSERfICEREQUESWL2-UAF,A
