煅烧温度和时间.docx

上传人:p** 文档编号:650691 上传时间:2024-01-02 格式:DOCX 页数:2 大小:22.60KB
下载 相关 举报
煅烧温度和时间.docx_第1页
第1页 / 共2页
煅烧温度和时间.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《煅烧温度和时间.docx》由会员分享,可在线阅读,更多相关《煅烧温度和时间.docx(2页珍藏版)》请在第壹文秘上搜索。

1、本周试验是在上周的基础上进行完善,增加850C1.5小时和850C2小时镁粉,目的是寻找最合适的燃烧温度和时间。1、试验过程中意外发现,相同的配合比在不同的室温下凝结时间相差较大:(1) 900C1.5小时(水胶比0.14,硼砂8%)a:室温28,凝结时间为1440”;b:室温220C,凝结时间为2000%(2) 900C2小时(水胶比0.14,硼砂8%)a:室温28,凝结时间为2140”;b:室温22,凝结时间为2650”。2、为了使数据更为直观,将这两周的试验数据通过下表呈现,磷镁比为1:4,水胶比为0.14:因素镁粉室温()硼砂(%)凝结时间3h强度(MPa)3d强度(MPa)抗折抗折抗

2、折抗压850oC1.5h2289,10“5.1324.8310.5149.86850C2h22824,204.3820.699.9939.87900oClh28813303.9523.026.1537.70286910”4.9531.576.7546.40900oC1.5h28814404.3326.277.9042.5022614,206.2833.8510.2047.0722410”6.3842.027.6749.66900oC2h28821,403.8420.696.5033.9022627,00,5.2524.717.8337.7022418,505.5339.847.6148.23通

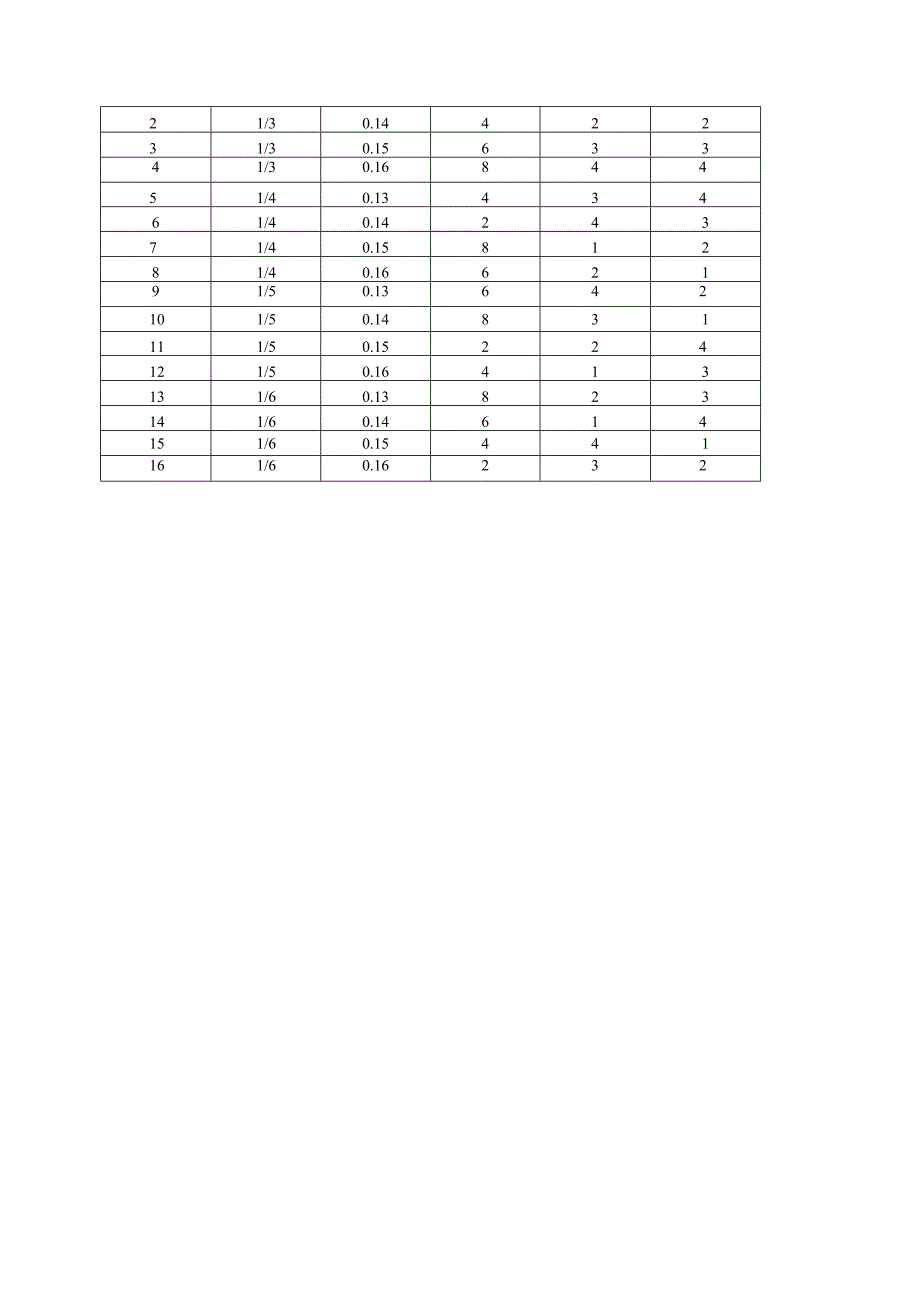

3、过凝结时间和强度的综合比较,结合实际工程施工要求,我们最终决定采用900C1.5h的镁粉。二、下周试验计划我们准备下周开始正式试验,以P/M、水胶比、硼砂三个因素作为正交试验的因子,各因子取四个不同水平。根据上述的分析,采用四水平五因素Lm(45)的正交表,以净浆的凝结时间、3h抗压强度为考核指标,寻找3组凝结时间和抗压强度较合理的MPC作为隧道防火涂料配方。正交试验因素水平表因素水平、AP/MB水胶比C硼砂(%)空列空列11/30.1321121/40.1442231/50.1563341/60.16844正交试?佥方案Li6(45)J三素试验铲AP/MB水胶比C硼砂(%)空列空列11/30.1321121/30.1442231/30.1563341/30.1684451/40.1343461/40.1424371/40.1581281/40.1662191/50.13642101/50.14831111/50.15224121/50.16413131/60.13823141/60.14614151/60.15441161/60.16232

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 环境科学

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
