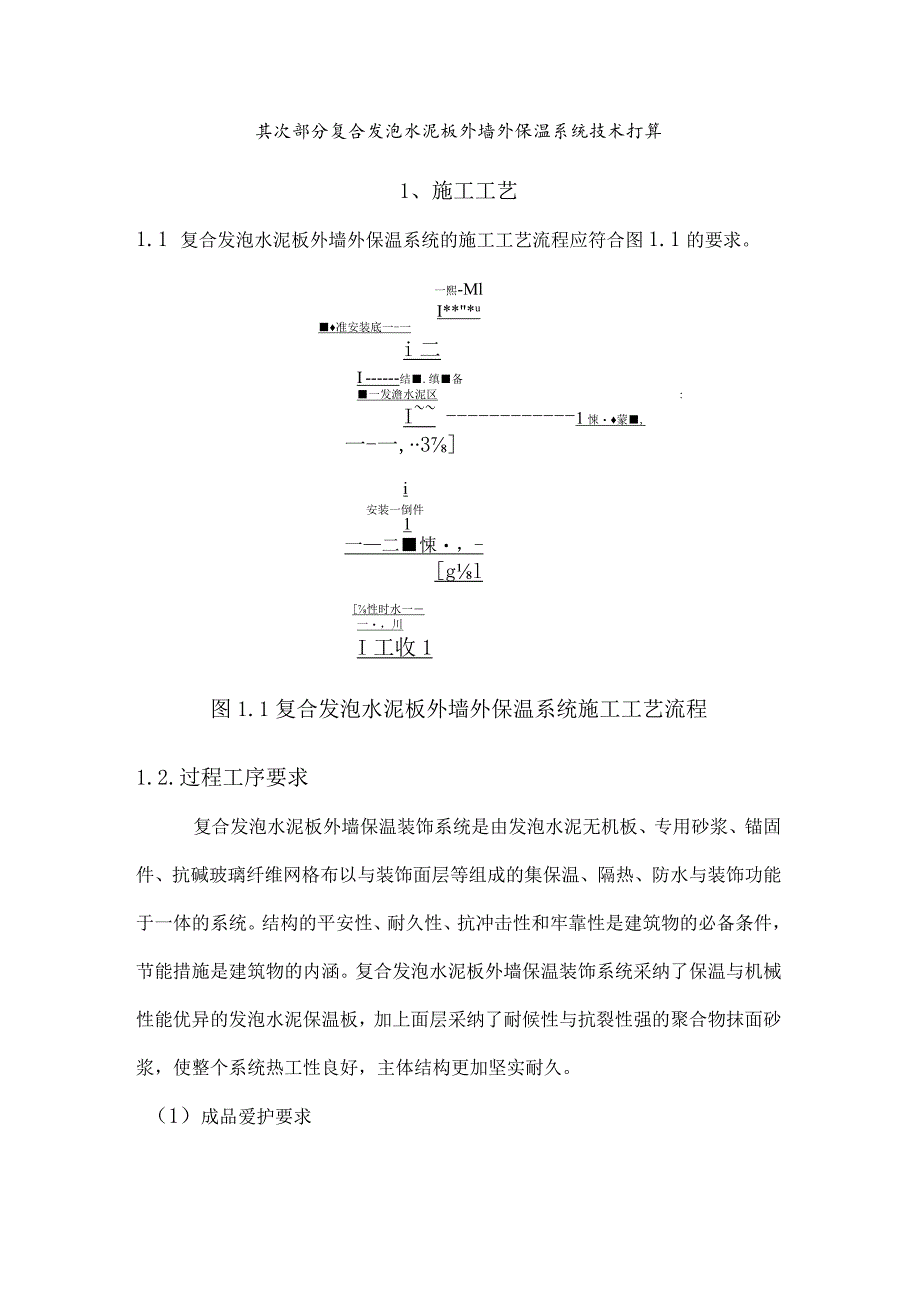

1、其次部分复合发泡水泥板外墙外保温系统技术打算1、施工工艺1.1 复合发泡水泥板外墙外保温系统的施工工艺流程应符合图1.1的要求。一熙-MlI*u准安装底一-一i二I结.缜备一发澹水泥区:I1悚蒙,一-一,3i安装一倒件1一二悚，-gl性时水一一，川I工收1图1.1复合发泡水泥板外墙外保温系统施工工艺流程1.2.过程工序要求复合发泡水泥板外墙保温装饰系统是由发泡水泥无机板、专用砂浆、锚固件、抗碱玻璃纤维网格布以与装饰面层等组成的集保温、隔热、防水与装饰功能于一体的系统。结构的平安性、耐久性、抗冲击性和牢靠性是建筑物的必备条件，节能措施是建筑物的内涵。复合发泡水泥板外墙保温装饰系统采纳了保温与机械
2、性能优异的发泡水泥保温板，加上面层采纳了耐候性与抗裂性强的聚合物抹面砂浆，使整个系统热工性良好，主体结构更加坚实耐久。（1）成品爱护要求1）操作要点对落水管、门窗边框和五金等简单被施工污染部位用美纹纸等材料爱护起来。用木板和木方定制形成U行槽，对窗框部位进行爱护，避开从窗口位置送料时造成窗框的破坏。对已经批刮好腻子的房间，在运用房间时，搅拌场地应先铺设三加板，和彩条布进行地面的爱护。屋顶防水地面完工的部位，在安装吊按时对棱角行动机械部件，应轻放于地面，对特殊部位可实行三夹板铺底措施。2）工序质量标准：被爱护物品无袒露在外。3）留意事项：运用胶粘材料时，应留意避开胶粘材料附着在被爱护的物品上（2
3、）基层检查与处理要求D操作要点用2米靠尺或拉通线检查基层墙体的墙面平整度、立面垂直度、阴阳角方正度。2）工序质量标准表面平整度W3三,立面垂直度W3mm,阴阳角方正度W33）留意事项对达不到要求的，由上道工序进行处理（3）放限制线要求D操作要点在墙体阴阳角处与距离阴阳角30cm处从上至下分别放垂直线，垂线与墙面的距离为所贴苯板的厚度。在窗侧、阳台边依据设计要求从上至下分别放垂直线。依据室内500（此处为IooO）线和设计要求弹出窗上下口水平限制线2）工序质量标准所放垂线和水平限制线符合设计要求3）留意事项所放垂线与墙面的距离为所贴苯板的厚度，上下绷直。（4）窗侧保温施工要求D操作要点将有翻包网
4、的保温板按限制线粘贴于外墙门窗侧中线外侧。2）工序质量标准门窗洞尺寸符合设计要求3）留意事项：水平面和垂直面不得偏离限制线。（5）拌和胶粘剂要求D操作要点将胶粘剂的粉料与清水按25：5.5-6.25（重量比）的比例加料,实际操作时用1袋粉料(25kg)配1袋基料(5.5-6.25kg),用搅拌机拌和匀称，静置5-10分钟后运用。2)工序质量标准匀称无疙瘩。3)留意事项：先将粉料逐量加入清水中，搅拌匀称。严格按本规程要求的比例配料，不得添加其它任何材料。初凝(冬季为5小时左右，夏季为3小时左右)以后不得加水或基料搅拌后再运用。(6)粘贴保温板要求D操作要点用锯齿批刀将胶粘剂满批于待贴的保温板表面
5、，厚度为410Inln左右，然后将保温板以竖缝错开贴于墙面并压实.粘贴时先贴阴阳角，阴阳角粘贴时应错缝锁口方式粘贴，以阴阳角为基准拉横线，从两边往中间粘贴。2)工序质量标准表面平整度W4mm,阴阳角方正度4mm,板缝宽度W3mm。门窗上口和下口的边沿线水平度偏差W3mm,门窗洞口的侧沿线垂直度偏差W3mm。3)留意事项粘贴时须错缝粘贴，并随时用2米靠尺检查平整度和垂直度,用水平尺检查水平度。保温板之间应齐口粘贴，接缝应W2m翻包时翻包网格布长度不得不小于150mmo(7)局部打磨要求D操作要点靠尺检查平整度，打磨凸出的部位。2)工序质量标准表面平整度4mm,阴阳角方正度W4mm。3)留意事项打
6、磨时边磨边用靠尺检查。(8)锚栓加固要求D操作要点依据锚栓布置图的要求，先用电锤打孔，然后用橡皮锤将锚栓套管敲入孔内。2)工序质量标准锚栓分布符合JGJl49-2003规程要求，入墙深度与保温层厚度之和大于锚栓总长度，且入墙深度不小于25mm。3)留意事项打孔的钻头直径大于套管外径12mm,孔洞离窗洞口边沿不小于100mmo(9)拌和抹面胶浆要求D操作要点将胶粘剂的粉料与清水按25：5.5-6.25(重量比)的比例加料,实际操作时用1袋粉料(25kg)配1袋基料(5.5-6.25kg),用搅拌机拌和匀称，静置5-10分钟后运用。2)工序质量标准匀称无疙瘩。3)留意事项先将清水加入容器，搅拌匀称
7、后再加入粉料。严格按本规程要求的比例配料，不得添加其它任何材料。初凝(冬季为5小时左右，夏季为3小时左右)以后不得加水或基料搅拌后再运用。(10)批涂抹面胶浆，压嵌网格布要求D操作要点用平口批刀批涂抹面胶浆，趁抹面胶浆未表干时用平口批刀将网格布压入胶浆。待其表干后再批抹面胶浆，并压实收光。用2米靠尺和抹面胶浆对门窗洞口阴阳角线进行修直。网格布铺贴时一张不能的长度不能超过6mo2)工序质量标准抹面层厚度为3mm左右，且厚薄匀称，表面光滑，无明显抹痕。网格布被抹面胶浆充分覆盖，网格布之间的搭接210Onlnb不能出现皱褶和翘边，且不得干搭接。3)留意事项批涂抹面胶浆前必需对保温板的平整度、垂直度和
8、阴阳角方正度，以与门窗上口和下口的边沿线水平度、门窗洞口的侧沿线垂直度进行检查，并且符合要求，否则不得进行本工序施工。夏季时避开在阳光直射和没有防护网的环境下进行施工，环境温度不得高于40冬季施工的环境温度不得低于5o、基层要求基层为钢筋混凝土墙、砌块墙、砖墙等，用1：3水泥砂浆找平,为了保证保温材料与基层有效的接触，提高粘结强度，确保工程质量,基层应具有足够的强度、平整度等尺寸要求，按国家相关规定执行。、粘结层要求发泡水泥保温板材的安装，必需运用专用的粘结砂浆【胶粘剂】，并依据不同工程项目的不同设计，也可采纳协助机械固定方式协作。专用粘结砂浆【胶粘剂】，粘结强度达到0.66Mpa,耐水粘结强
9、度达到0.64MPa,大于Q/3201NJCM022010发泡水泥保温板薄抹灰外墙外保温系统的技术要求，固定件为工程塑料膨胀钉加自攻螺丝，单个锚固件最大拉力承载力20.6KN,也大于Q/3201NJCM02-2010发泡水泥保温板薄抹灰外墙外保温系统中单个锚固件最大拉力承载力203KN的技术要求。通过采纳粘钉结合的固定方式，使得外保温系统更平安、更牢靠。、保温隔热层要求保温隔热层采纳高性能的发泡水泥保温板材;其厚度应依据行业标准民用建筑节能设计标准（采暖居住建筑部分）JGJ26-95的标准和计算方法经计算确定。对空调建筑可依据当地传热系数的要求确定保温层厚度。对涂料系统，发泡水泥保温板的主要性
10、能满意要求，抗压强度20.50MPa,导热系数W0.065W/（ni.k）,燃烧性能A级。、网格增加层要求抗碱网格布可提高系统的整体强度和耐冲击性，同时防止系统表层开裂网格布层数可依据设计要求而定。网格增加层在涂料饰面系统中是特别重要的，耐碱玻纤网格主要技术要求：单位面积质量160gm2,大于JG149-2003中130gm2耐碱断裂强力（经、纬向）1300N50mm,大于JG149-2003中750N50mm耐碱断裂强力保留率（经、纬向）275%提高了系统的对涂料自重的反抗实力。、表面砂浆层要求该层采纳抗裂抹面砂浆作为保温材料的爱护层，同时又是网格布的粘结复合层，构筑了保温系统的第一层防线。
11、、施工要求.1、外墙保温施工应避开主体结构墙的应力变形期，在其变形基本稳定后再进行外保温施工。.2、基层墙面已验收合格，门窗框与墙体上各种进户管线、水落管支架、预埋件等按设计安装完毕。本工程主体结构为剪力墙，外维护墙为加气混凝土砌块。保温施工前要求外墙挂线抹灰找平，面层拉细毛，平整度用2米靠尺检查，最大平整度偏差不得大于3mm。待基层墙体与找平层干燥后方可施工。另外，外墙保温施工期间室外温度应高于5度，风力不大于5级。雨天施工时应实行措施，避开墙面淋雨。、施工技术要点.1、基底打算。a、在施工前，首先应对基层墙体进行清理、修补。应彻底清除墙体表面的油、灰尘、污垢、脱模剂、风化物等有碍粘贴强度的
12、材料。b、剪力墙平整度用2米靠尺检查，最大偏差若大于4mm,则用1：3水泥砂浆找平，表面细拉毛。用2米靠尺检查使最大偏差小于3mm,并保证无空鼓、脱层和裂缝等缺陷。.2、配制专用粘结剂a、将5份（重量比）干混砂浆倒入干净的塑料桶，加入1份净水，应边加水边搅拌，然后用手持电动工具搅拌5分钟，直到搅拌匀称，且稠度适中为止。b、将配制的粘结剂静置5分钟，再搅拌即可运用，配制好的粘结剂在1小时内用完。c、专用粘结剂的配制只许加入净水，不得加入其他添加物。.3、发泡水泥保温板的粘贴a、发泡水泥保温板采纳满贴法，用抹子在每块发泡水泥保温板涂抹满4mm,从边缘向中间渐渐铺平粘结砂浆，厚度不小于3mm,依据苏
13、DGJ32/TJ174-2014建筑节能标准：民用建筑节能工程施工质量验收规程的具体要求，用粘贴砂浆将发泡水泥保温板粘结到墙体上时，粘结面积不得小于95%,无松动和虚粘现象。b、涂好聚合物抹面砂浆的发泡水泥保温板必需马上粘贴在墙面上滑动就位，以防止混合物砂浆表面结皮失去粘结作用，粘贴时应轻揉，匀称挤压,并用橡皮锤锤实。发泡水泥保温板应自上而下沿水平方向横向铺粘，每排版应错缝1/2板长。c、门窗洞口脚部的发泡水泥保温板，应采纳整块发泡水泥保温板裁出，不得拼接。遇到有突出墙面的建筑构配件时，应用整幅发泡水泥保温板套割，其切割边缘应顺直、平整，使其与建筑构配件完全吻合，不得用零板拼凑。.4、固定件孔
14、位的确定发泡水泥保温板粘贴坚固后，一般在24-48小时以后，按设计要求的位置用冲击钻钻孔，孔径10mm,钻入基层墙体深度约为60mm,在阳角、孔洞边缘处加密。且锚固点必需在粘贴砂浆上。.5、抹底层聚合物砂浆（抹面砂浆）聚合物砂浆（抹面砂浆）的配制同专用粘结剂。将配制好的聚合物砂浆（抹面砂浆）匀称地涂在发泡水泥保温板上，厚度为2mm。.6、压入网格布a、网格布应按工作面的长度要求裁剪，并应留出搭接宽度，网格布的裁剪应顺经纬向进行。b、在门窗等洞口四周网格布应翻包，四角均应附加一层网格布加强，整幅网格布应在洞口周边翻包与附加网格布之上。C、在洞口与网格布翻包部位的发泡水泥保温板正面和侧面，均涂抹聚
