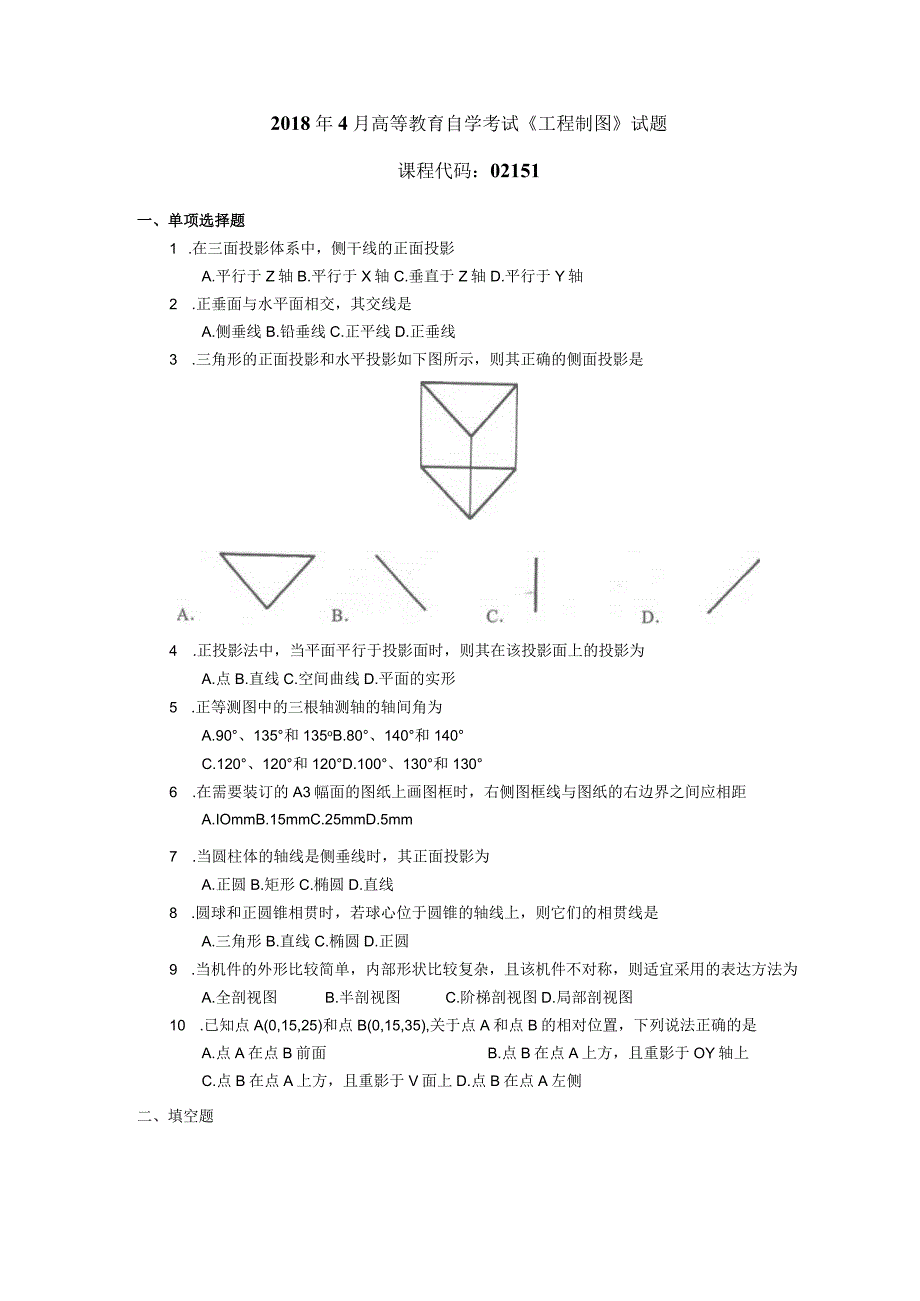

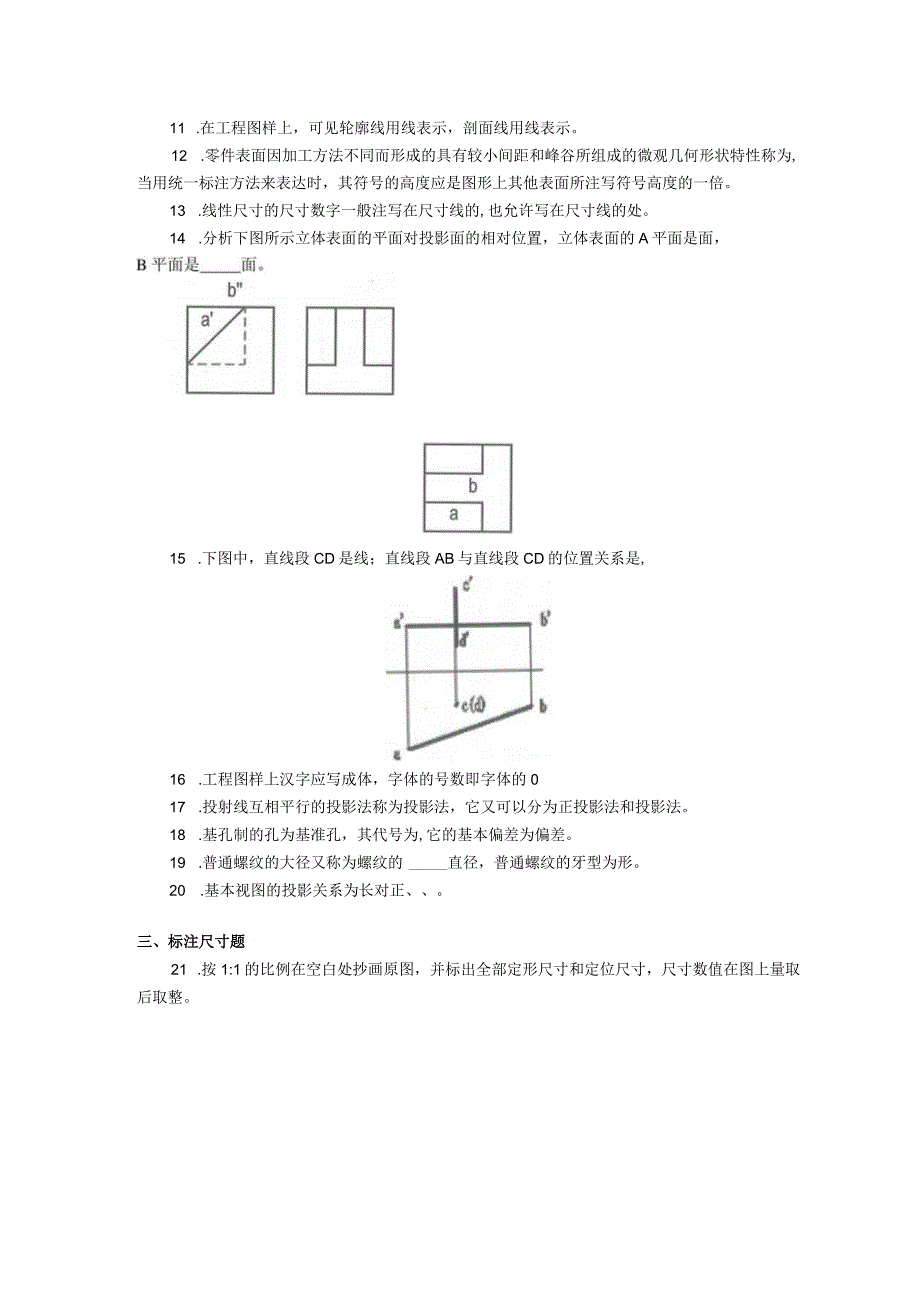

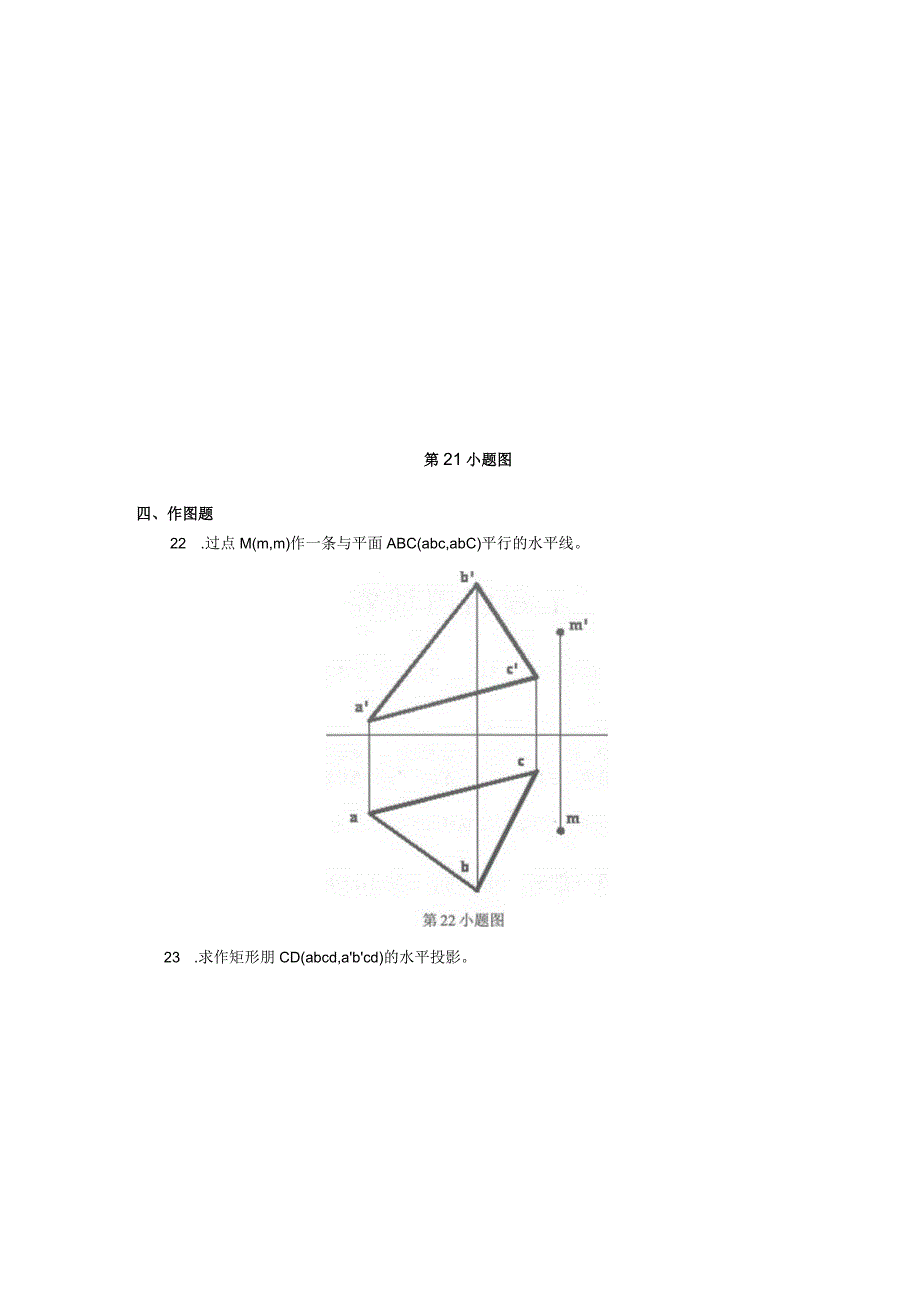

1、2018年4月高等教育自学考试工程制图试题课程代码：02151一、单项选择题1 .在三面投影体系中，侧干线的正面投影A.平行于Z轴B.平行于X轴C.垂直于Z轴D.平行于Y轴2 .正垂面与水平面相交，其交线是A.侧垂线B.铅垂线C.正平线D.正垂线3 .三角形的正面投影和水平投影如下图所示，则其正确的侧面投影是4 .正投影法中，当平面平行于投影面时，则其在该投影面上的投影为A.点B.直线C.空间曲线D.平面的实形5 .正等测图中的三根轴测轴的轴间角为A.90、135和135oB.80、140和140C.120、120和120D.100、130和1306 .在需要装订的A3幅面的图纸上画图框时，右
