《半电池首次充电比容量和首次库伦效率的测定方法.docx》由会员分享，可在线阅读，更多相关《半电池首次充电比容量和首次库伦效率的测定方法.docx（3页珍藏版）》请在第壹文秘上搜索。

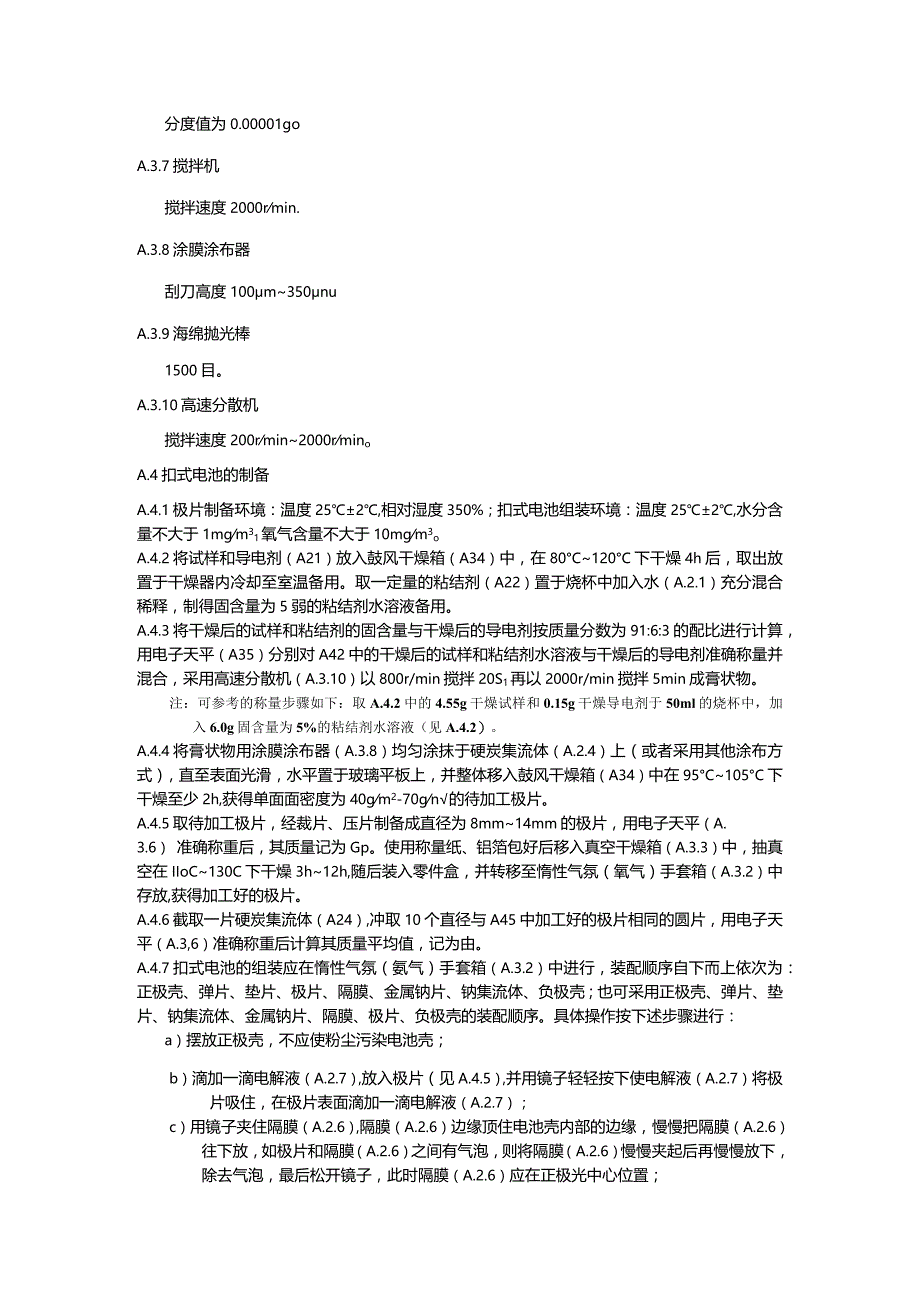

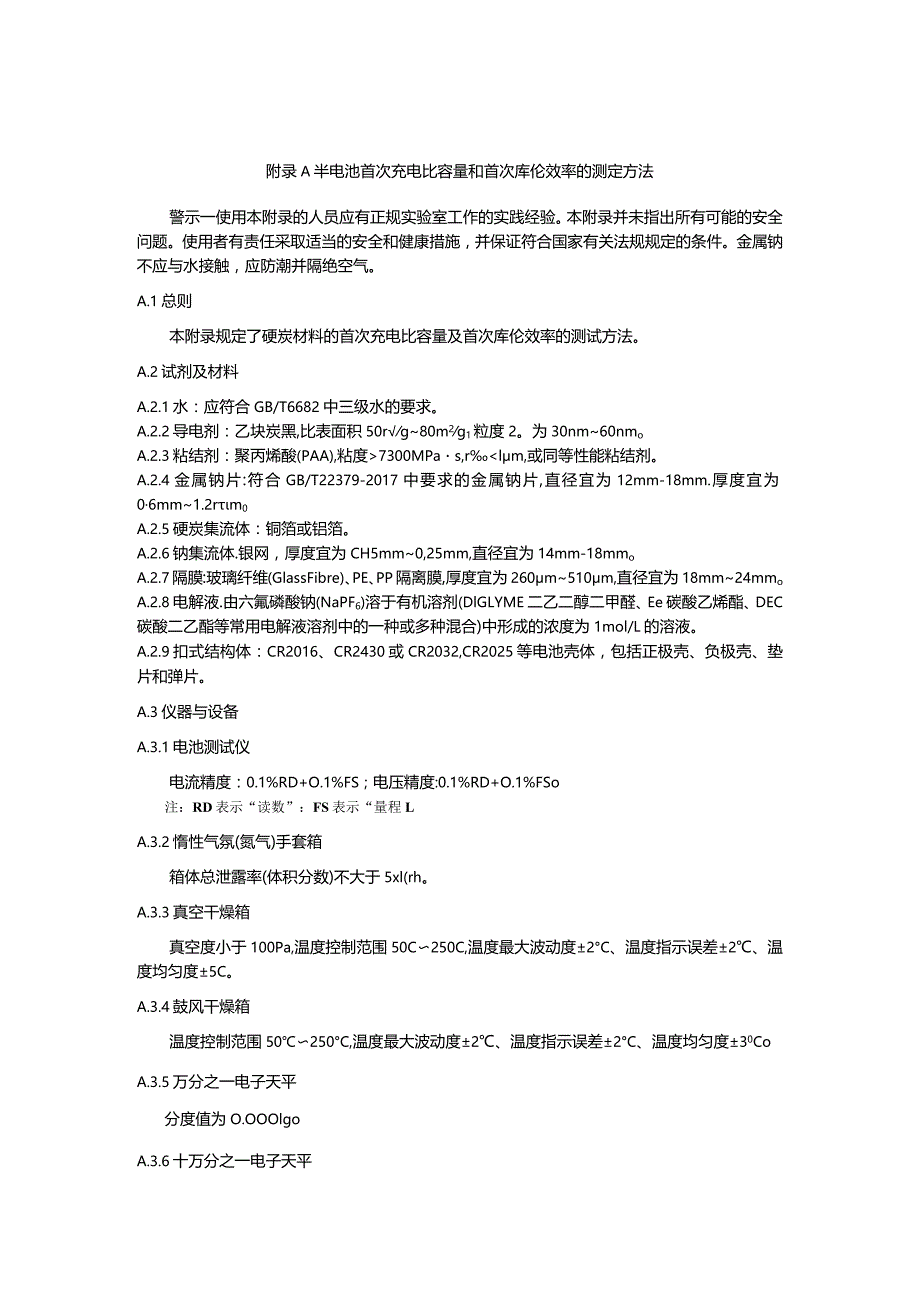

1、附录A半电池首次充电比容量和首次库伦效率的测定方法警示一使用本附录的人员应有正规实验室工作的实践经验。本附录并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。金属钠不应与水接触，应防潮并隔绝空气。A.1总则本附录规定了硬炭材料的首次充电比容量及首次库伦效率的测试方法。A.2试剂及材料A.2.1水：应符合GB/T6682中三级水的要求。A.2.2导电剂：乙块炭黑,比表面积50rg80m2g1粒度2。为30nm60nmoA.2.3粘结剂：聚丙烯酸(PAA),粘度7300MPas,r-zs.)0.91(A.1)Q(Cha)=G(Cha4(A.2)Q(

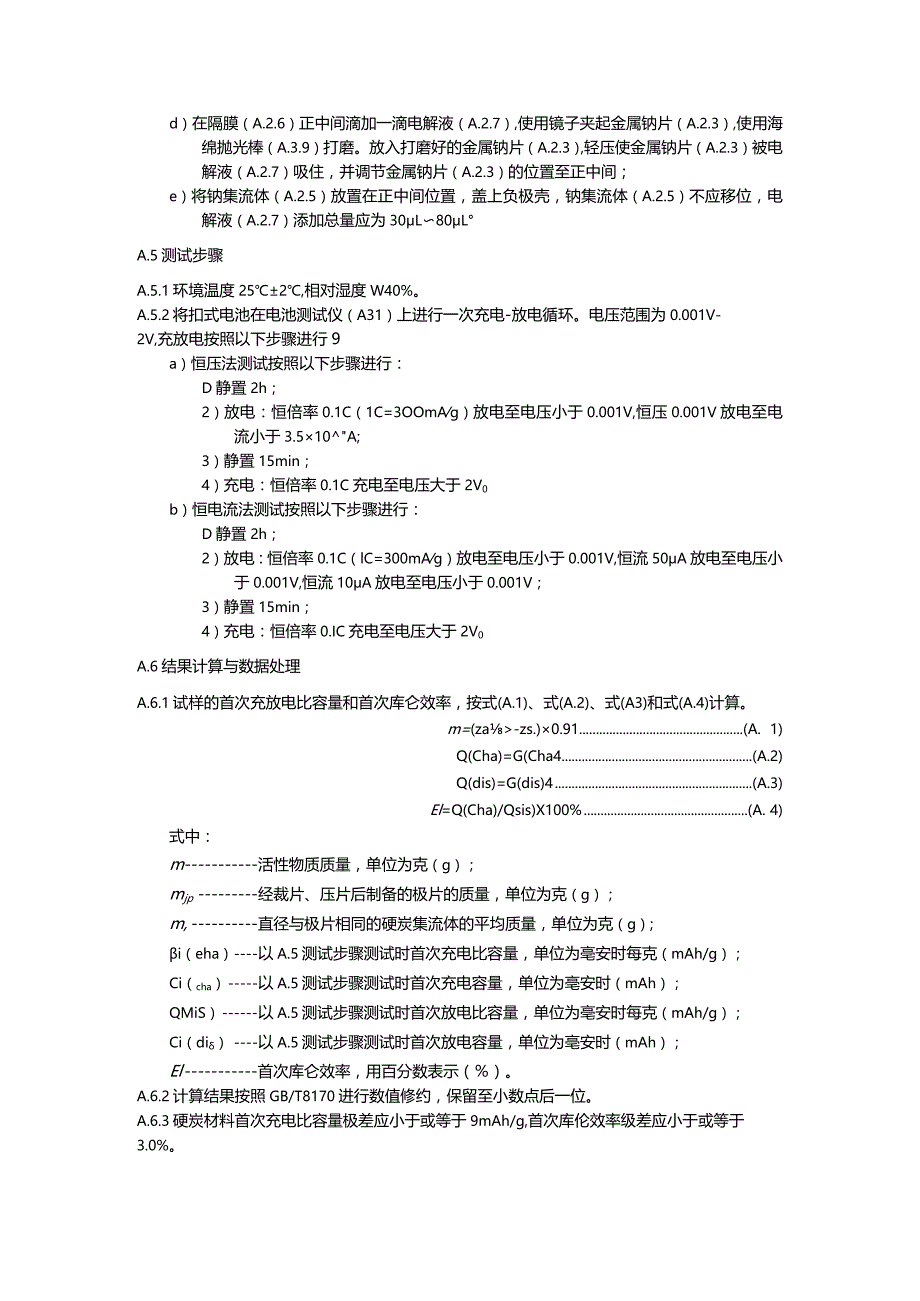

2、dis)=G(dis)4(A.3)El=Q(Cha)/Qsis)X100%(A.4)式中：m活性物质质量，单位为克（g）；mjp经裁片、压片后制备的极片的质量，单位为克（g）；m,直径与极片相同的硬炭集流体的平均质量，单位为克（g）;i（eha）以A.5测试步骤测试时首次充电比容量，单位为亳安时每克（mAh/g）；Ci（cha）以A.5测试步骤测试时首次充电容量，单位为亳安时（mAh）；QMiS）以A.5测试步骤测试时首次放电比容量，单位为亳安时每克（mAh/g）；Ci（di）以A.5测试步骤测试时首次放电容量，单位为亳安时（mAh）；El首次库仑效率，用百分数表示（）。A.6.2计算结果按照GB/T8170进行数值修约，保留至小数点后一位。A.6.3硬炭材料首次充电比容量极差应小于或等于9mAh/g,首次库伦效率级差应小于或等于3.0%。
