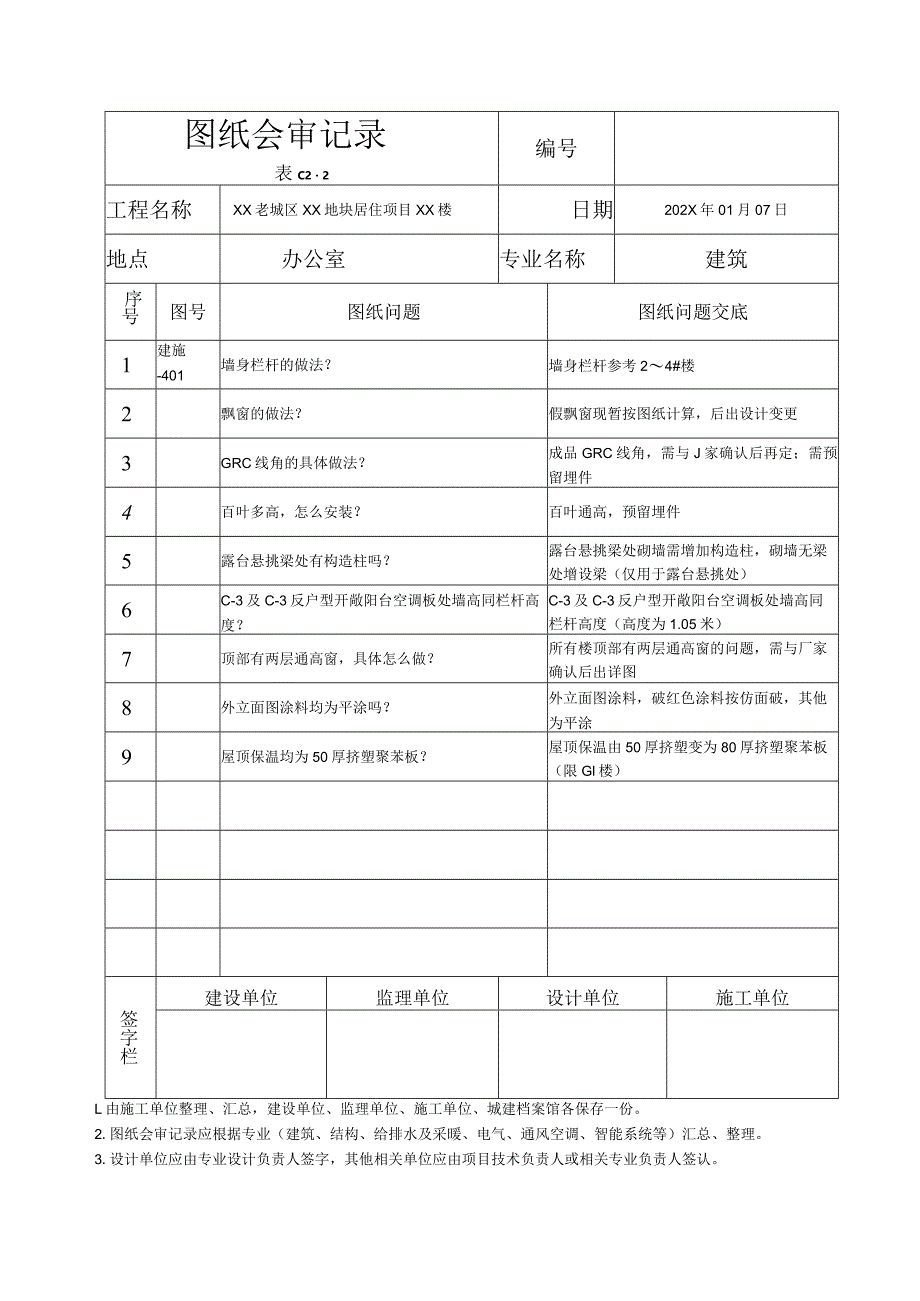

1、图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年01月07日地点办公室专业名称建筑序号图号图纸问题图纸问题交底1建施-401墙身栏杆的做法？墙身栏杆参考24#楼2飘窗的做法？假飘窗现暂按图纸计算，后出设计变更3GRC线角的具体做法？成品GRC线角，需与J家确认后再定；需预留埋件4百叶多高，怎么安装？百叶通高，预留埋件5露台悬挑梁处有构造柱吗？露台悬挑梁处砌墙需增加构造柱，砌墙无梁处增设梁（仅用于露台悬挑处）6C-3及C-3反户型开敞阳台空调板处墙高同栏杆高度？C-3及C-3反户型开敞阳台空调板处墙高同栏杆高度（高度为1.05米）7顶部有两层通高窗，具体怎么做？所有

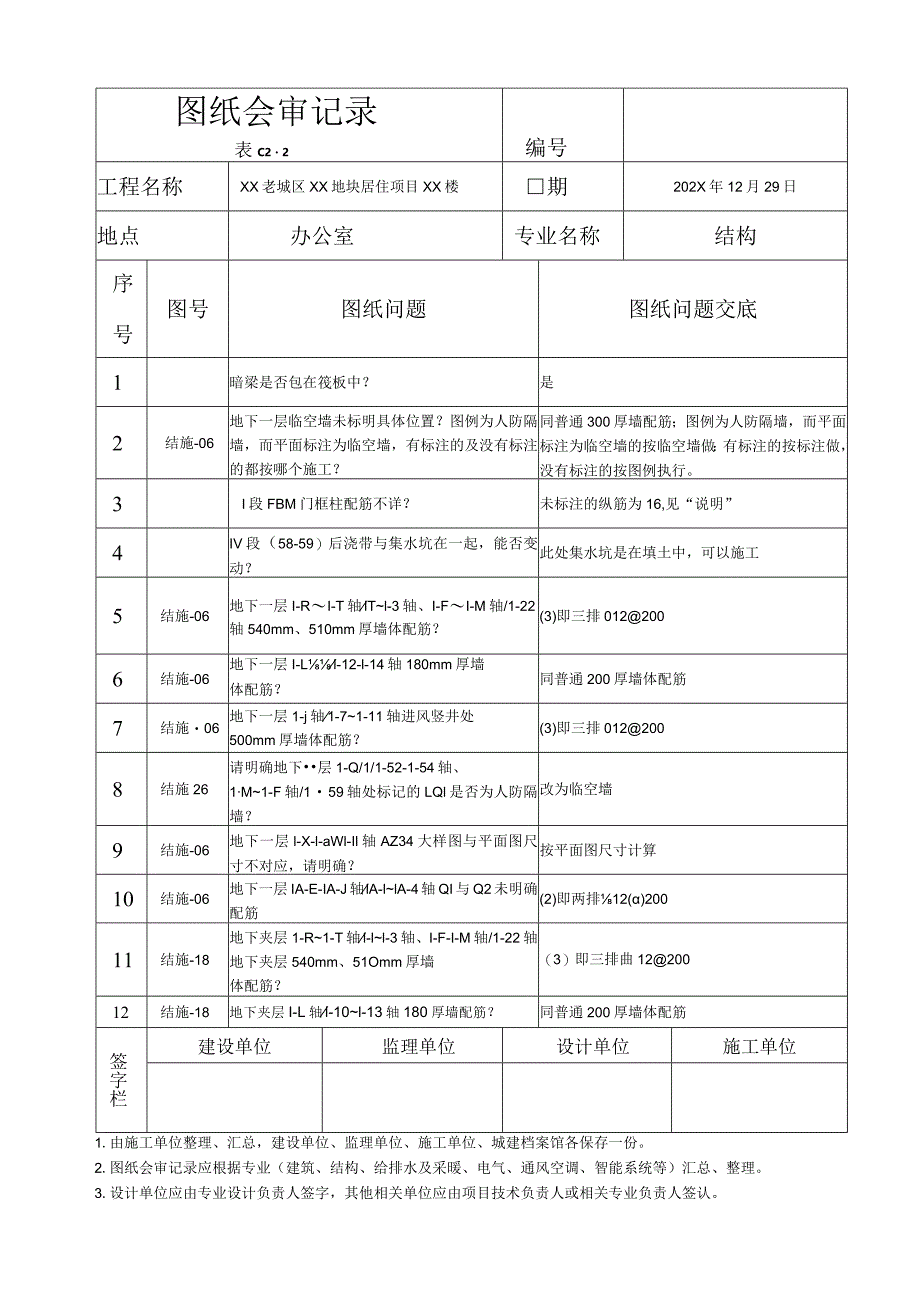

2、楼顶部有两层通高窗的问题，需与厂家确认后出详图8外立面图涂料均为平涂吗？外立面图涂料，破红色涂料按仿面破，其他为平涂9屋顶保温均为50厚挤塑聚苯板？屋顶保温由50厚挤塑变为80厚挤塑聚苯板（限Gl楼）签字栏建设单位监理单位设计单位施工单位L由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年12月29日地点办公室专业名
3、称结构序号图号图纸问题图纸问题交底1暗梁是否包在筏板中？是2结施-06地下一层临空墙未标明具体位置？图例为人防隔墙，而平面标注为临空墙，有标注的及没有标注的都按哪个施工？同普通300厚墙配筋；图例为人防隔墙，而平面标注为临空墙的按临空墙做：有标注的按标注做，没有标注的按图例执行。3I段FBM门框柱配筋不详？未标注的纵筋为16,见“说明”4IV段（58-59）后浇带与集水坑在一起，能否变动？此处集水坑是在填土中，可以施工5结施-06地下一层I-RI-T轴lTl-3轴、I-FI-M轴/1-22轴540mm、510mm厚墙体配筋？(3)即三排0122006结施-06地下一层I-Ll-12-l-14轴
4、180mm厚墙体配筋？同普通200厚墙体配筋7结施06地下一层1-j轴1-71-11轴进风竖井处500mm厚墙体配筋？(3)即三排0122008结施26请明确地下层1-Q/1/1-52-1-54轴、1M1-F轴/159轴处标记的LQl是否为人防隔墙？改为临空墙9结施-06地下一层l-X-l-aWl-Il轴AZ34大样图与平面图尺寸不对应，请明确？按平面图尺寸计算10结施-06地下一层IA-E-IA-J轴lA-llA-4轴QI与Q2未明确配筋(2)即两排12()20011结施-18地下夹层1-R1-T轴l-ll-3轴、I-F-I-M轴/1-22轴地下夹层540mm、51Omm厚墙体配筋？（3）即

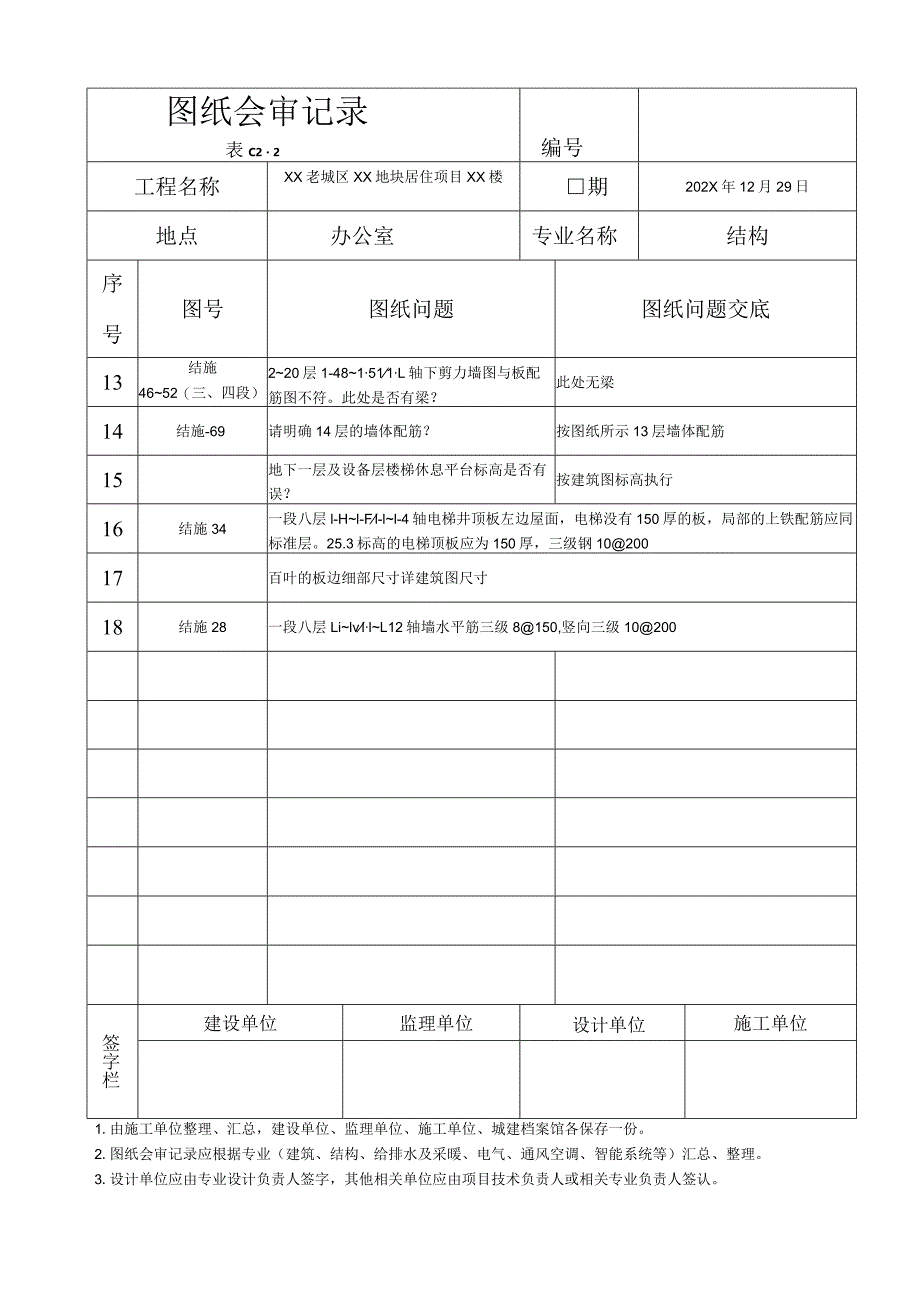

5、三排曲1220012结施-18地下夹层I-L轴l-10l-13轴180厚墙配筋？同普通200厚墙体配筋签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年12月29日地点办公室专业名称结构序号图号图纸问题图纸问题交底13结施4652（三、四段）220层1-481511L轴下剪力
6、墙图与板配筋图不符。此处是否有梁？此处无梁14结施-69请明确14层的墙体配筋？按图纸所示13层墙体配筋15地下一层及设备层楼梯休息平台标高是否有误？按建筑图标高执行16结施34一段八层l-Hl-Fl-ll-4轴电梯井顶板左边屋面，电梯没有150厚的板，局部的上铁配筋应同标准层。25.3标高的电梯顶板应为150厚，三级钢1020017百叶的板边细部尺寸详建筑图尺寸18结施28一段八层LilvllL12轴墙水平筋三级8150,竖向三级10200签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构
7、、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年12月29日地点办公室专业名称给排水序号图号图纸问题图纸问题交底1车库与外部连接管道内侧应加切断阀门把立管阀门移到水平干管部位2压力排水管在车库M轴与4-6轴处的管道具体位置不明确。改为YP-16处直接排除外网3水表间内按XX自来水公司做法，表前应加锁闭阀，表后应加截止阀。按自来水公司要求做4压力排水XX楼采用镀锌钢管丝接，车库采用镀锌铜管卡箍或沟槽连接，2#、3#、4#楼采
8、用衬塑钢管丝接，能否做法、材质应一致。镀锌铜管DNlOO丝接，100及以上卡箍连接5XX-4#楼中水管道的保温做法没有明确.均按说明防结露施工6座便器选用的型号，下水管距后墙的距离没有确定。由精装设计指定71-18轴和1-20轴之间是否有进户接口，请明确？另平面图与系统图局部散热器连接不符，请明确以哪个为准？以平面图为准8CTO户型4轴对应的散热器片数，请明确？10片签字栏建设单位监理单位设计单位施工单位L由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2 .图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3 .设计单位应由专
9、业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年12月29日地点办公室专业名称暖通序号图号图纸问题图纸问题交底1暖施OOlXX楼消防箱单箱200X750X160,双栓（2#、3#、4#）为1800X700X160栓口不能朝外。双栓统一为2000X160,单栓800X650240,栓口侧向安装。2暖施202XX楼地下一层采暖支管管径多大？DN203XX4#楼采暖管井与原供暖处提供做法不相符。按供暖提供资料安装。4XX楼管材采用PPR管，2#、3#、4#楼管材采用铝塑PPR复合管，能否把材料做法一致
10、？均为铝塑PPR管、热熔连接，按XX暖气安装大样做。5XX4#楼管井保温做法能否能否换成橡塑材料？如市场能采购到耐高温材料也可以。61-18轴和1-20轴之间是否有进户接口，请明确？另平面图与系统图局部散热器连接不符，请明确以哪个为准？以平面图为准7CTo户型4轴对应的散热器片数，请明确？10片8签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2 .图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3 .设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。
11、图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年12月29日地点办公室专业名称电气序号图号图纸问题图纸问题交底1电施201、108BLAP-SFl平面图上只有一台风机，与系统图不相符。按钮是否配套设备标有管径，没有敷设位置。2电施3电施4电施5电施6电施7电施8电施9电施10电施11电施12电施13电施签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目
12、技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼日期202X年12月29日地点办公室专业名称电气序号图号图纸问题图纸问题交底1电施201、108BLAP-SFl平面图上只有一台风机，与系统图不相符。按钮是否配套设备标有管径，没有敷设位置。2电施201、205、105平面图中BLAP-PY3与系统图编号不符，系统图电施105与夹层电施205出现编号不符。3电施201地下一层人防配电金属线槽穿扩散室？4电施201108地下一层人防配电BLAP-ACL编号与系统图不符,主电源引自BLAP1,WP8电源导线国小。5电施201、108BLAl-I照明箱插座平面图为5个回路与系统图不符。6电施201、108BIALE1-3地下一层人防应急照明没有主电源。7电施203、109、212地下一层人防，电话进户与系统图电施109不符。图中未注明管径大小。8电施203、110地下一层人防，电话网络进户与系统图电施110不符，图中未注明管径大小。9电施203、Ill地下一层人防对讲进户与系统图电施Ill不符。系统图中干管选用SC32,支线管选用SC32相矛盾。10电施112、204消防图中，管径大小未注明。签字栏建设单位监理单位设计单位施工单位1.由施工单位整理
