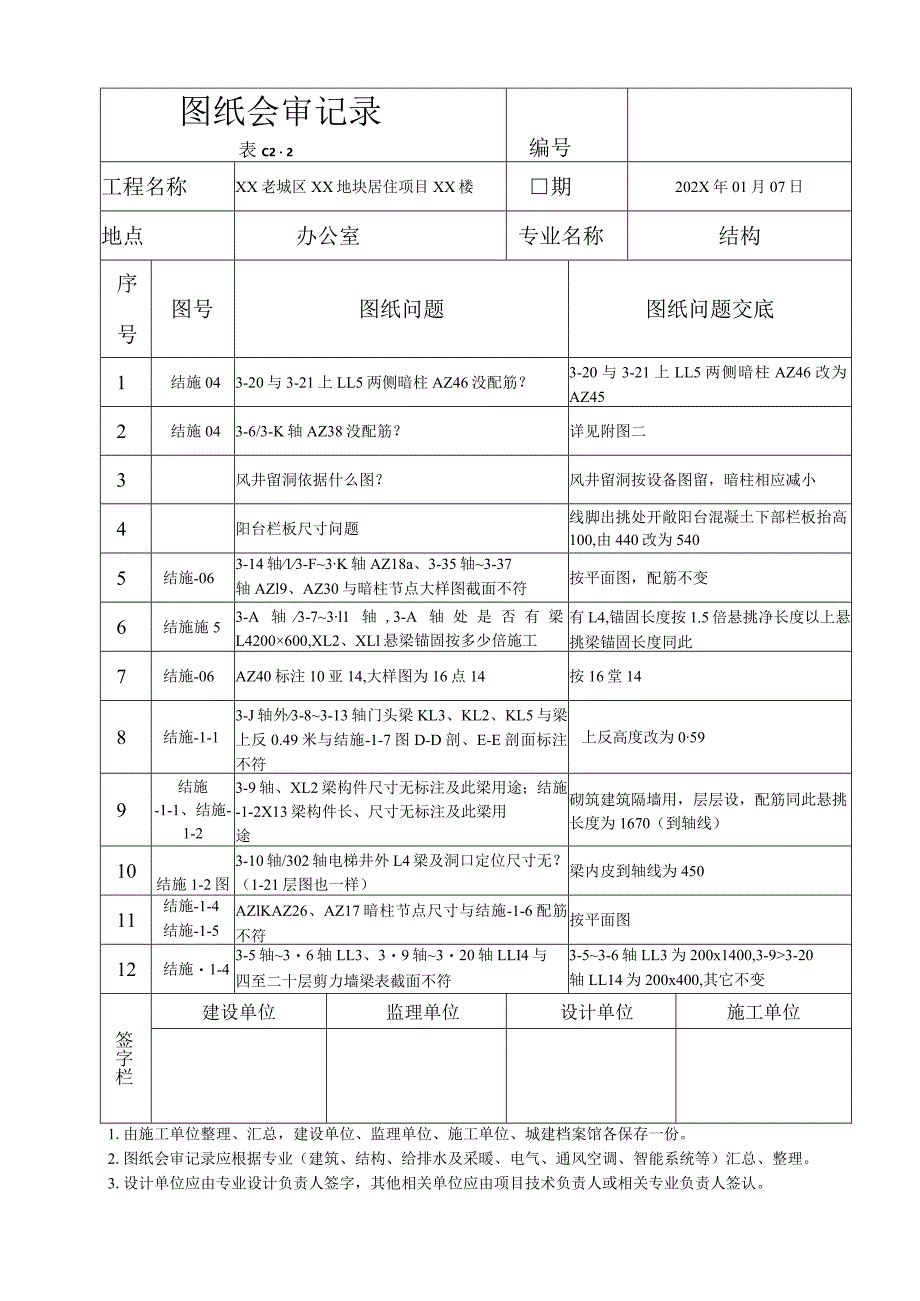

1、图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序号图号图纸问题图纸问题交底1结施043-20与3-21上LL5两侧暗柱AZ46没配筋？3-20与3-21上LL5两侧暗柱AZ46改为AZ452结施043-6/3-K轴AZ38没配筋？详见附图二3风井留洞依据什么图？风井留洞按设备图留，暗柱相应减小4阳台栏板尺寸问题线脚出挑处开敞阳台混凝土下部栏板抬高100,由440改为5405结施-063-14轴13-F3K轴AZ18a、3-35轴3-37轴AZl9、AZ30与暗柱节点大样图截面不符按平面图，配筋不变6结施施53-A轴3-73l1轴,
2、3-A轴处是否有梁L4200600,XL2、XLl悬梁锚固按多少倍施工有L4,锚固长度按1.5倍悬挑净长度以上悬挑梁锚固长度同此7结施-06AZ40标注10亚14,大样图为16点14按16堂148结施-1-13-J轴外3-83-13轴门头梁KL3、KL2、KL5与梁上反0.49米与结施-1-7图D-D剖、E-E剖面标注不符上反高度改为0599结施-1-1、结施-1-23-9轴、XL2梁构件尺寸无标注及此梁用途；结施-1-2X13梁构件长、尺寸无标注及此梁用途砌筑建筑隔墙用，层层设，配筋同此悬挑长度为1670（到轴线）10结施1-2图3-10轴/302轴电梯井外L4梁及洞口定位尺寸无？（1-21
3、层图也一样）梁内皮到轴线为45011结施-1-4结施-1-5AZlKAZ26、AZ17暗柱节点尺寸与结施-1-6配筋不符按平面图12结施1-43-5轴36轴LL3、39轴320轴LLI4与四至二十层剪力墙梁表截面不符3-53-6轴LL3为200x1400,3-93-20轴LL14为200x400,其它不变签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签

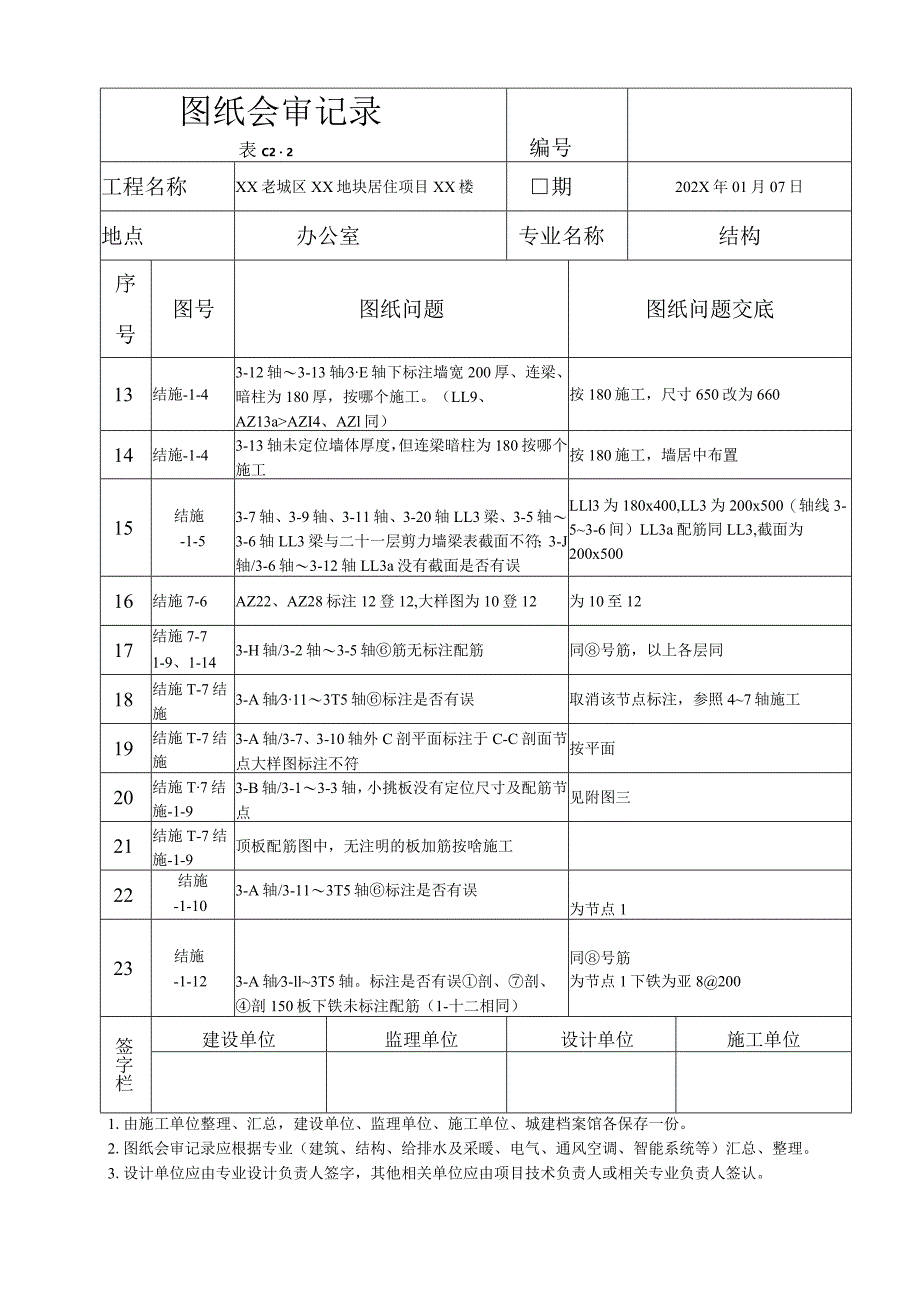

4、认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序号图号图纸问题图纸问题交底13结施-1-43-12轴3-13轴3E轴下标注墙宽200厚、连梁、暗柱为180厚，按哪个施工。（LL9、AZ13aAZI4、AZl同）按180施工，尺寸650改为66014结施-1-43-13轴未定位墙体厚度，但连梁暗柱为180按哪个施工按180施工，墙居中布置15结施-1-53-7轴、3-9轴、3-11轴、3-20轴LL3梁、3-5轴3-6轴LL3梁与二十一层剪力墙梁表截面不符；3-J轴/3-6轴3-12轴LL3a没有截面是否有误LLl3为180x4
5、00,LL3为200x500（轴线3-53-6间）LL3a配筋同LL3,截面为200x50016结施7-6AZ22、AZ28标注12登12,大样图为10登12为10至1217结施7-71-9、1-143-H轴/3-2轴3-5轴筋无标注配筋同号筋，以上各层同18结施T-7结施3-A轴3113T5轴标注是否有误取消该节点标注，参照47轴施工19结施T-7结施3-A轴/3-7、3-10轴外C剖平面标注于C-C剖面节点大样图标注不符按平面20结施T7结施-1-93-B轴/3-13-3轴，小挑板没有定位尺寸及配筋节点见附图三21结施T-7结施-1-9顶板配筋图中，无注明的板加筋按啥施工22结施-1-10

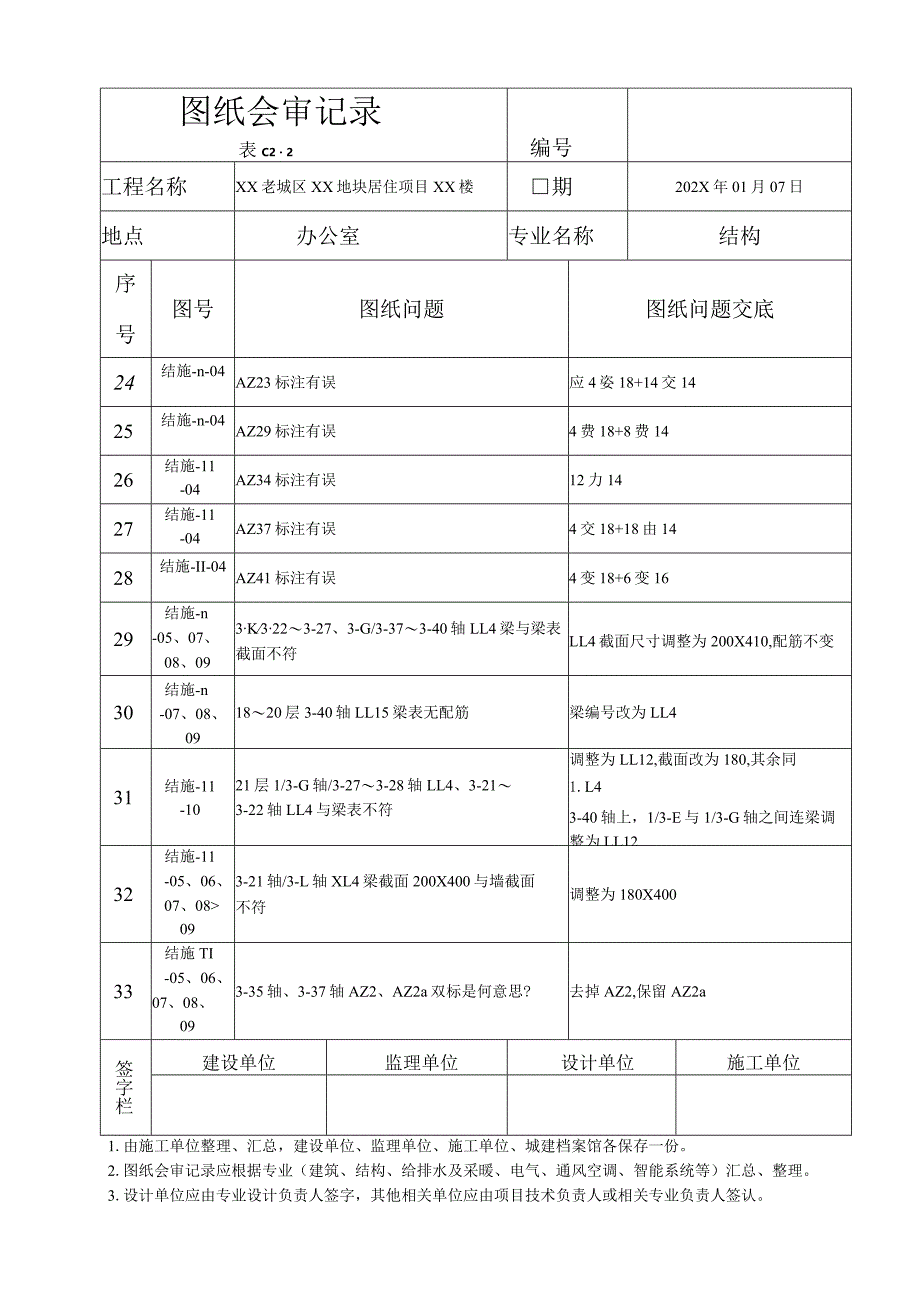

6、3-A轴/3-113T5轴标注是否有误为节点123结施-1-123-A轴3-ll3T5轴。标注是否有误剖、剖、剖150板下铁未标注配筋（1-十二相同）同号筋为节点1下铁为亚8200签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序号图号图纸
7、问题图纸问题交底24结施-n-04AZ23标注有误应4姿18+14交1425结施-n-04AZ29标注有误4费18+8费1426结施-11-04AZ34标注有误12力1427结施-11-04AZ37标注有误4交18+18由1428结施-II-04AZ41标注有误4变18+6变1629结施-n-05、07、08、093K3223-27、3-G/3-373-40轴LL4梁与梁表截面不符LL4截面尺寸调整为200X410,配筋不变30结施-n-07、08、091820层3-40轴LL15梁表无配筋梁编号改为LL431结施-11-1021层1/3-G轴/3-273-28轴LL4、3-213-22轴LL
8、4与梁表不符调整为LL12,截面改为180,其余同1.L43-40轴上，1/3-E与1/3-G轴之间连梁调整为LL1232结施-11-05、06、07、08093-21轴/3-L轴XL4梁截面200X400与墙截面不符调整为180X40033结施TI-05、06、07、08、093-35轴、3-37轴AZ2、AZ2a双标是何意思?去掉AZ2,保留AZ2a签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字
9、，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序号图号图纸问题图纸问题交底34结施-II-11AZ4与墙平面不符，3-23轴线两侧为600,暗柱500,标注有误改为51035结施-11-11AZ7a未标注AZ7改为AZ7(AZ7a)36结施-II-11AZ9与墙平面不符，3-28西侧应为20Omm改为200mm,配筋不变37结施-11-11AZ17与墙平面不符,3-22轴西侧应为100mm改为100mm,配筋不变38结施TI-11AZ18与墙平面不符，3-22轴应为37Omm增
10、加AZ18a为370mm,其他信息同AZl839结施-II-11AZ19与墙平面不符，墙厚为为180、暗柱为200mm改为180mm,配筋为4交18+6费1240结施-II-11AZ42与墙平面不符，3-30轴/3-J轴。此处暗柱改为AZ1241结施-11-12节点大样、下网铁标注不详，无配筋标注中未注明钢筋为登10200.详见原图，无配筋不明情况。42结施-11-12说明第二条未标注h=130mm板下铁配筋；13Omm板厚下铁配筋为力815043结施-II-123-23轴、3-24轴无凹凸标注，是直线有凹凸，同结施-11T2相同部位44结施-129与同在一块板，板厚不同是否有误？尢配肋；节点
11、修改详见附图4节点未标明配筋为交1020045结施-13节点未标定位尺寸及上反小檐440高配筋间距未标注未标明配筋为交8200,定位详平面46结施-n-14节点与平面图g侧面是否有栏板无栏板签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序
12、号图号图纸问题图纸问题交底47结施-II-13与、板厚100,下网铁未标注分布筋，150厚板下网铁未标注配筋及120梁两侧定位无尺寸100板厚下铁分布筋为：08200150板厚未标明分布筋为：飒200120挂板两侧定位参考下层结构图以及建筑图施工48结施-11-14节点150板下网铁无配筋标注及120梁两侧是否有梁节点150mm板厚未标明配筋为交8200（以上各层同）；12Omm厚挂板范围详见平面图49结施TI-14节点与平面图小栏板垂直向分布筋未标注及栏板区域布置栏板垂直向分布筋交8200栏板区域详见平面图50结施-II-14节点与平面图当定位尺寸不符，节点110厚节点100厚，与同在一个区
13、域板厚标注不同节点750改为700,以平面尺寸为准，节点厚度改为HOmm.详见附图5。51结施TI-14节点无配筋，节点与节点同在一块板，板厚不同节点未标明配筋为交10200,节点板厚调整为100mnb配筋上铁改为#10150,其他信息不变。详见附图4。52结施-II-16节点未标注配筋图；未注明配筋为交1020053结施-II-16节点与节点、在同一块板,但板厚不同，是否有误？节点修改详见附图654结施-11-193-K/3-233-24轴、3-G/3-39轴，是否按齐端面施工此处有凹凸，尺寸及定位同结施-HT855签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区
