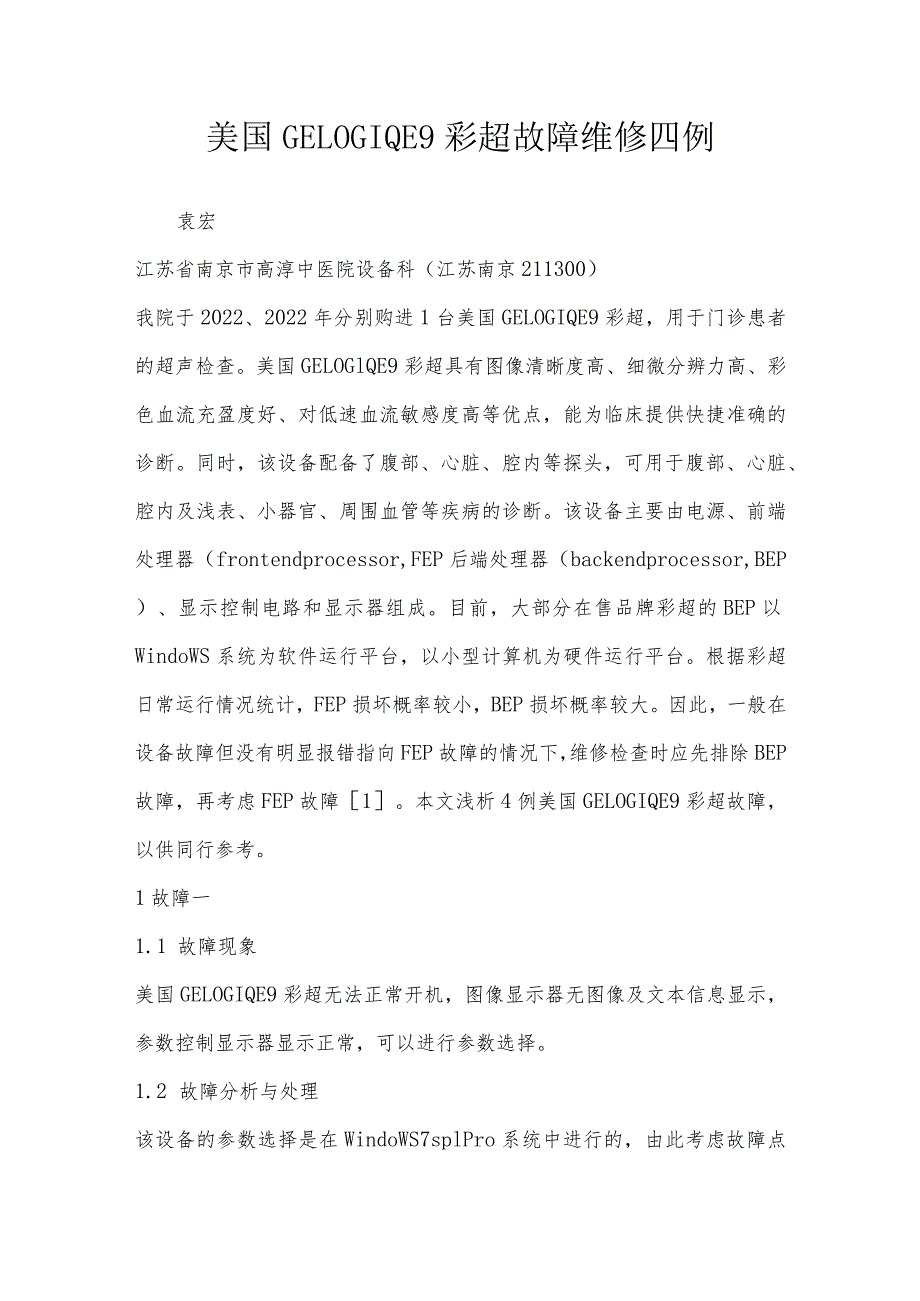

1、美国GELOGIQE9彩超故障维修四例袁宏江苏省南京市高淳中医院设备科（江苏南京211300）我院于2022、2022年分别购进1台美国GELOGIQE9彩超，用于门诊患者的超声检查。美国GELOGlQE9彩超具有图像清晰度高、细微分辨力高、彩色血流充盈度好、对低速血流敏感度高等优点，能为临床提供快捷准确的诊断。同时，该设备配备了腹部、心脏、腔内等探头，可用于腹部、心脏、腔内及浅表、小器官、周围血管等疾病的诊断。该设备主要由电源、前端处理器（frontendprocessor,FEP后端处理器（backendprocessor,BEP）、显示控制电路和显示器组成。目前，大部分在售品牌彩超的BE

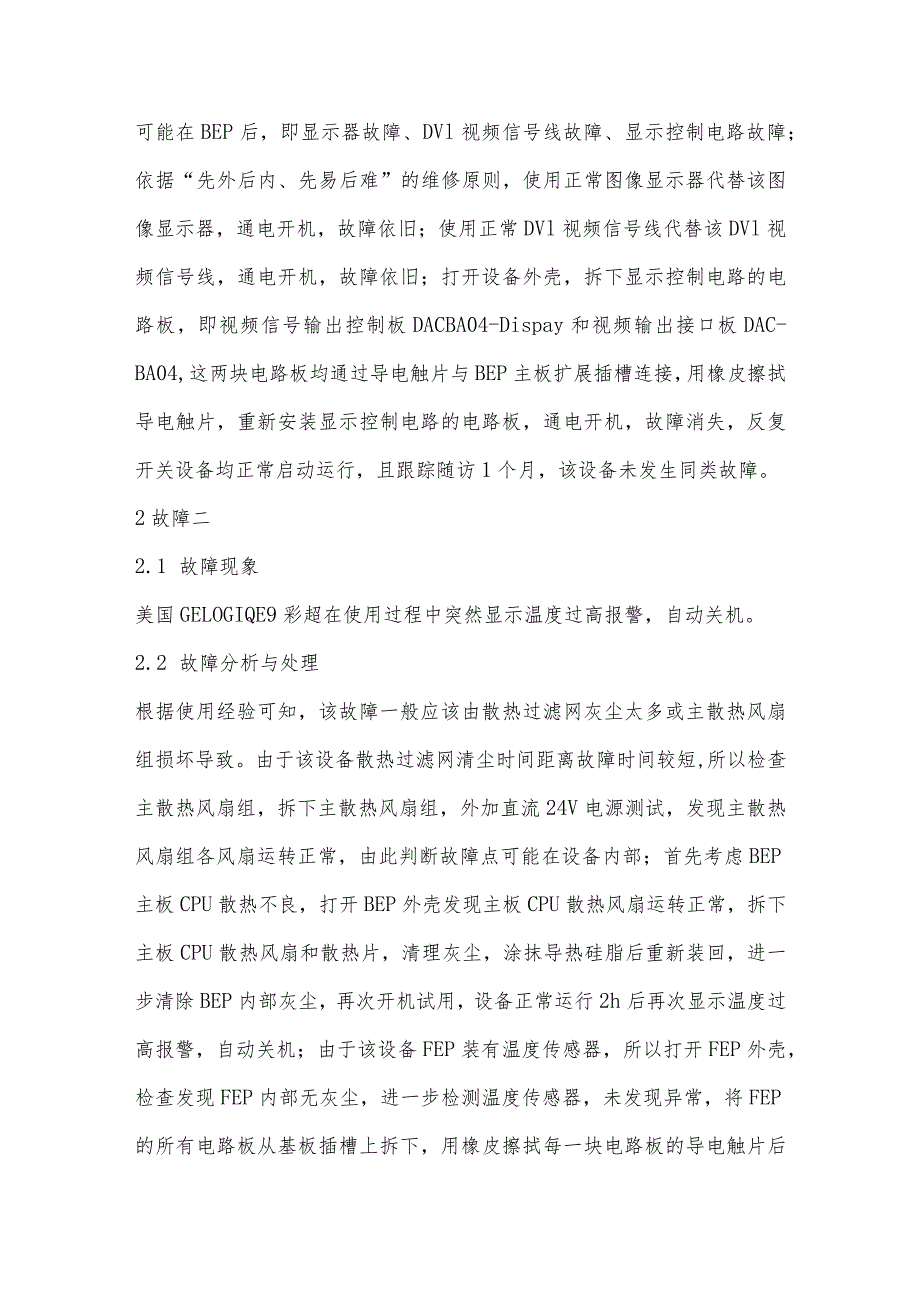

2、P以WindoWS系统为软件运行平台，以小型计算机为硬件运行平台。根据彩超日常运行情况统计，FEP损坏概率较小，BEP损坏概率较大。因此，一般在设备故障但没有明显报错指向FEP故障的情况下，维修检查时应先排除BEP故障，再考虑FEP故障1。本文浅析4例美国GELOGIQE9彩超故障，以供同行参考。1故障一1.1 故障现象美国GELOGIQE9彩超无法正常开机，图像显示器无图像及文本信息显示，参数控制显示器显示正常，可以进行参数选择。1.2 故障分析与处理该设备的参数选择是在WindoWS7splPro系统中进行的，由此考虑故障点可能在BEP后，即显示器故障、DVl视频信号线故障、显示控制电路故
3、障；依据“先外后内、先易后难”的维修原则，使用正常图像显示器代替该图像显示器，通电开机，故障依旧；使用正常DVl视频信号线代替该DVl视频信号线，通电开机，故障依旧；打开设备外壳，拆下显示控制电路的电路板，即视频信号输出控制板DACBA04-Dispay和视频输出接口板DAC-BA04,这两块电路板均通过导电触片与BEP主板扩展插槽连接，用橡皮擦拭导电触片，重新安装显示控制电路的电路板，通电开机，故障消失，反复开关设备均正常启动运行，且跟踪随访1个月，该设备未发生同类故障。2故障二2.1 故障现象美国GELOGIQE9彩超在使用过程中突然显示温度过高报警，自动关机。2.2 故障分析与处理根据使
4、用经验可知，该故障一般应该由散热过滤网灰尘太多或主散热风扇组损坏导致。由于该设备散热过滤网清尘时间距离故障时间较短,所以检查主散热风扇组，拆下主散热风扇组，外加直流24V电源测试，发现主散热风扇组各风扇运转正常，由此判断故障点可能在设备内部；首先考虑BEP主板CPU散热不良，打开BEP外壳发现主板CPU散热风扇运转正常，拆下主板CPU散热风扇和散热片，清理灰尘，涂抹导热硅脂后重新装回，进一步清除BEP内部灰尘，再次开机试用，设备正常运行2h后再次显示温度过高报警，自动关机；由于该设备FEP装有温度传感器，所以打开FEP外壳，检查发现FEP内部无灰尘，进一步检测温度传感器，未发现异常，将FEP的

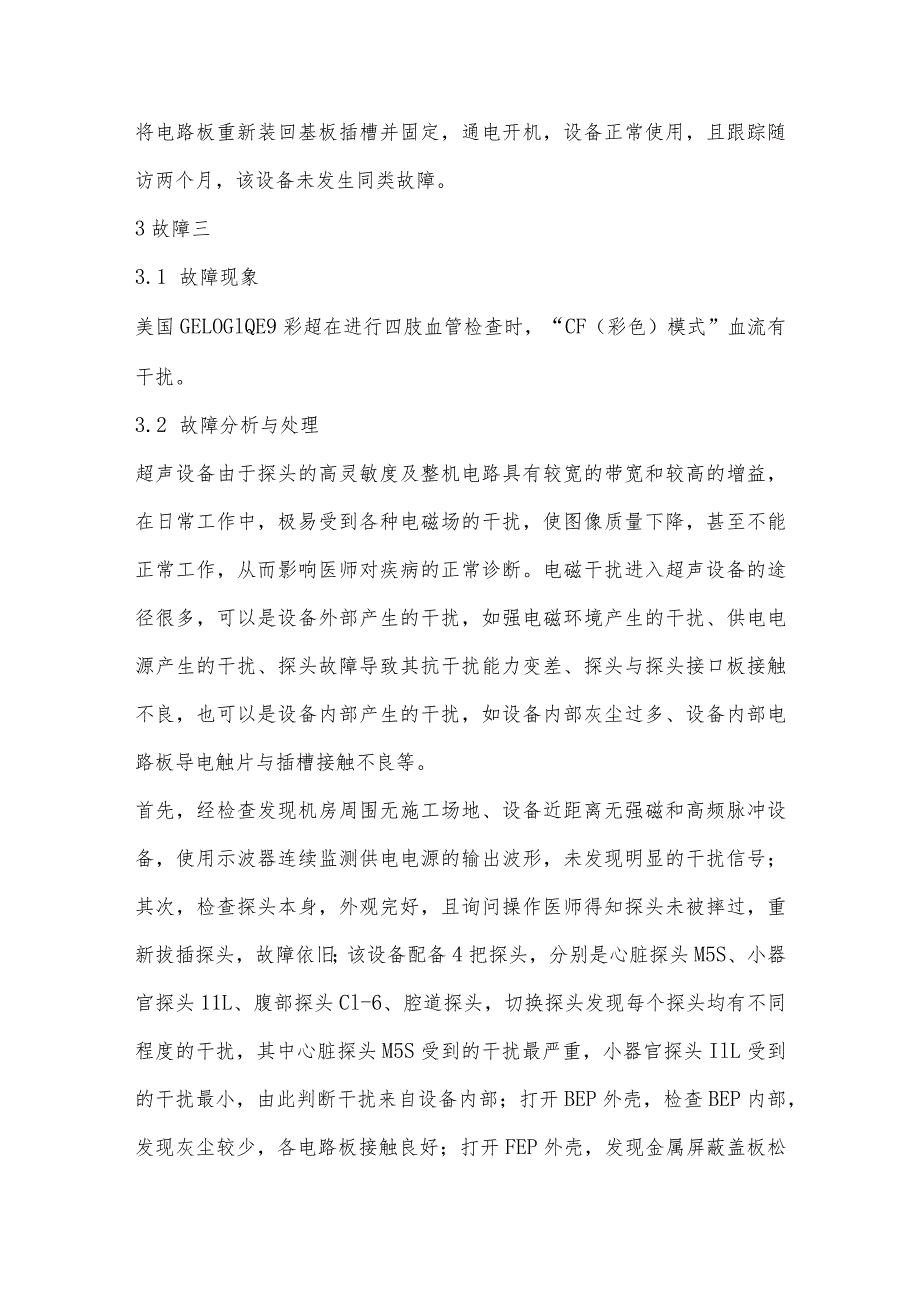

5、所有电路板从基板插槽上拆下，用橡皮擦拭每一块电路板的导电触片后将电路板重新装回基板插槽并固定，通电开机，设备正常使用，且跟踪随访两个月，该设备未发生同类故障。3故障三3.1 故障现象美国GELOGlQE9彩超在进行四肢血管检查时，“CF（彩色）模式”血流有干扰。3.2 故障分析与处理超声设备由于探头的高灵敏度及整机电路具有较宽的带宽和较高的增益，在日常工作中，极易受到各种电磁场的干扰，使图像质量下降，甚至不能正常工作，从而影响医师对疾病的正常诊断。电磁干扰进入超声设备的途径很多，可以是设备外部产生的干扰，如强电磁环境产生的干扰、供电电源产生的干扰、探头故障导致其抗干扰能力变差、探头与探头接口板
6、接触不良，也可以是设备内部产生的干扰，如设备内部灰尘过多、设备内部电路板导电触片与插槽接触不良等。首先，经检查发现机房周围无施工场地、设备近距离无强磁和高频脉冲设备，使用示波器连续监测供电电源的输出波形，未发现明显的干扰信号；其次，检查探头本身，外观完好，且询问操作医师得知探头未被摔过，重新拔插探头，故障依旧；该设备配备4把探头，分别是心脏探头M5S、小器官探头11L、腹部探头Cl-6、腔道探头，切换探头发现每个探头均有不同程度的干扰，其中心脏探头M5S受到的干扰最严重，小器官探头IlL受到的干扰最小，由此判断干扰来自设备内部；打开BEP外壳，检查BEP内部，发现灰尘较少，各电路板接触良好；打
7、开FEP外壳，发现金属屏蔽盖板松动，重新固定，清除内部少量灰尘，重新拔插固定各电路板，再次开机试用，干扰消失，且随访一周，该设备未发生干扰现象。分析本次故障原因为，屏蔽盖板松动可造成屏蔽板U形弹簧接触片与FEP金属外壳接触不良，从而导致抗干扰能力变差，电磁干扰信号窜入设备，产生图像干扰，而在上一次维修该设备时，FEP金属屏蔽板固定螺丝未紧固，而后日常使用期间两次将该设备推到手术室使用，来回路上颠簸使FEP金属屏蔽板U形弹簧接触片与FEP金属外壳接触不良。4故障四4.1故障现象美国GELOGIQE9彩超对结石定位时死机。4.2故障分析与处理首先，考虑散热问题，检查发现无异物堵塞设备表面或覆盖设备
8、散热孔，于是强行断电，开机重启，设备蓝屏，考虑设备蓝屏主要与BEP主板CPU温度过高、显示控制电路接触不良或损坏、BEP的软件或硬件故障等有关；拆开设备，检查主散热风扇组和BEP主板CPU散热风扇，均正常运行，BEP内部灰尘较少，拆下BEP主板扩展插槽下的内存条、显示控制电路的电路板，用橡皮榛拭清洁其导电触片后重新安装，开机试验，设备依旧蓝屏；拆下BEP主板扩展插槽下的内存条、显示控制电路的电路板放到正常的美国GELOGIQE9彩超上,其可正常工作，由此考虑BEP的软件或硬件故障，格式化硬盘，重新安装BEP的软件，故障消失，且随访一周，该设备未发生同类故障。分析本次故障原因为，该设备在日常使用期间频繁往返于手术室和彩超室，来回路上颠簸致使软件或硬件故障。5小结通过对我院美国GELOGIQE9彩超的4例故障进行总结，发现故障原因多为接触不良、移动颠簸导致。因此，维修工程师应根据设备的实际情况定期对其进行维护保养，包括用橡皮榛拭电路板导电触片、拔插设备各部件之间的连接接头等，同时临床使用科室应尽量减少设备的搬运、移动等，以降低设备的故障率。
