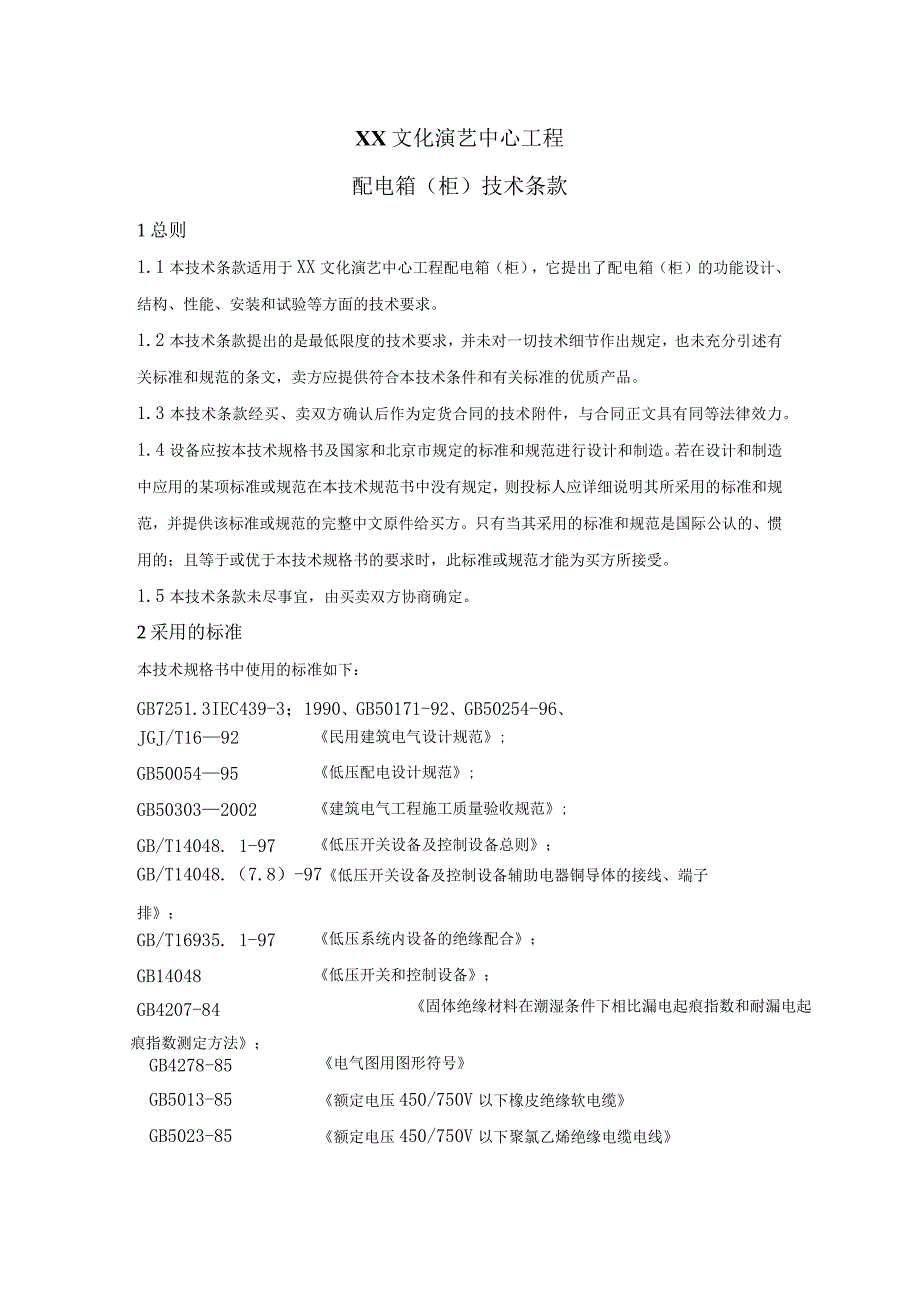

1、XX文化演艺中心工程配电箱（柜）技术条款1总则1.1本技术条款适用于XX文化演艺中心工程配电箱（柜），它提出了配电箱（柜）的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术条款提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和有关标准的优质产品。1.3本技术条款经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。1.4设备应按本技术规格书及国家和北京市规定的标准和规范进行设计和制造。若在设计和制造中应用的某项标准或规范在本技术规范书中没有规定，则投标人应详细说明其所采用的标准和规范，并提供该标准或
2、规范的完整中文原件给买方。只有当其采用的标准和规范是国际公认的、惯用的；且等于或优于本技术规格书的要求时，此标准或规范才能为买方所接受。1.5本技术条款未尽事宜，由买卖双方协商确定。2采用的标准本技术规格书中使用的标准如下：GB7251.3IEC439-3；1990、GB50171-92、GB50254-96、JGJ/T1692民用建筑电气设计规范;GB5005495低压配电设计规范;GB503032002建筑电气工程施工质量验收规范;GB/T14048. 1-97低压开关设备及控制设备总则；GB/T14048.（7.8）-97低压开关设备及控制设备辅助电器铜导体的接线、端子排；GB/T169

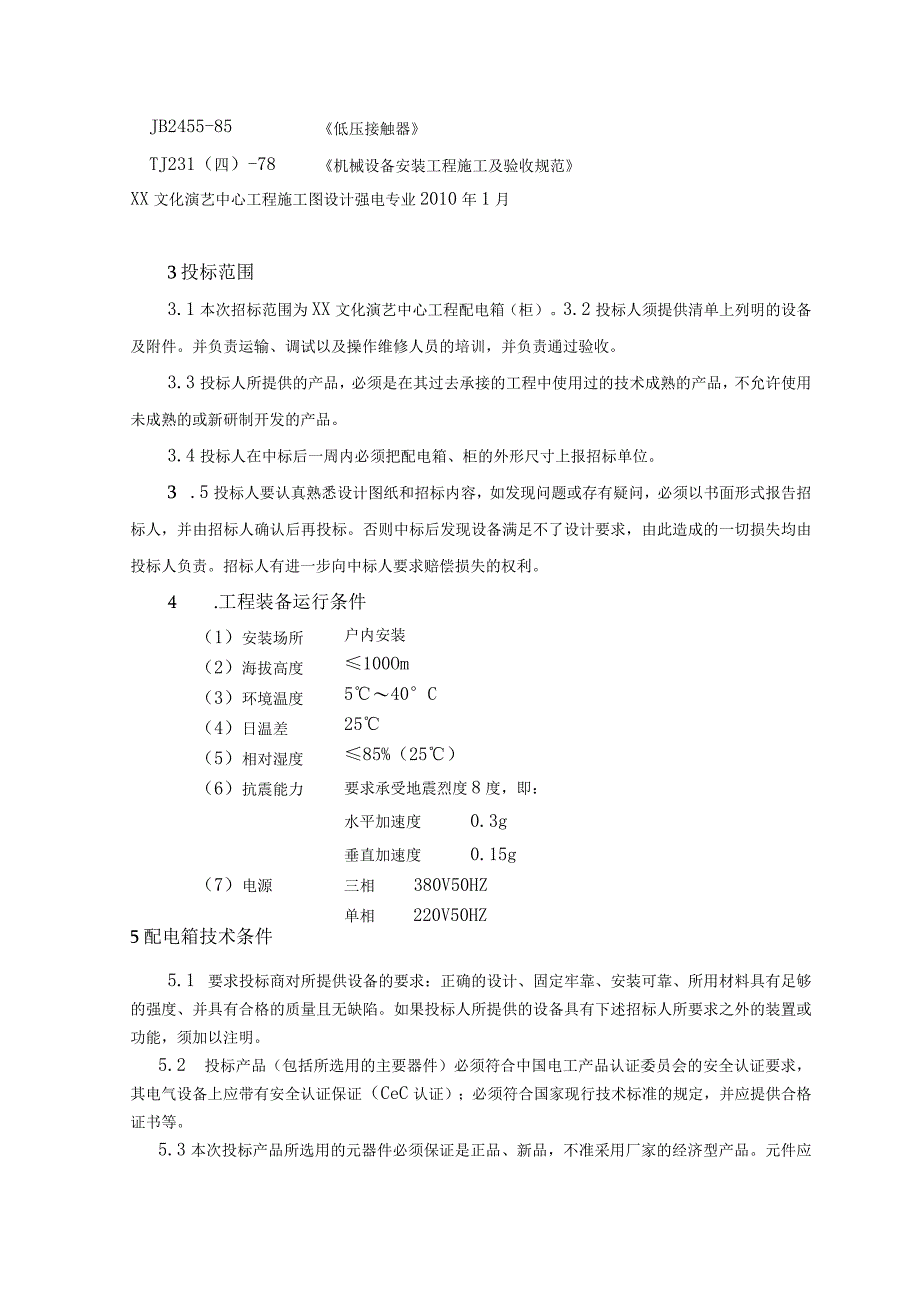

3、35. 1-97低压系统内设备的绝缘配合；GB14048低压开关和控制设备；GB4207-84固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数测定方法；GB4278-85电气图用图形符号GB5013-85额定电压450/750V以下橡皮绝缘软电缆GB5023-85额定电压450/750V以下聚氯乙烯绝缘电缆电线JB2455-85TJ231（四）-78低压接触器机械设备安装工程施工及验收规范XX文化演艺中心工程施工图设计强电专业2010年1月3投标范围3.1本次招标范围为XX文化演艺中心工程配电箱（柜）。3.2投标人须提供清单上列明的设备及附件。并负责运输、调试以及操作维修人员的培训，并
4、负责通过验收。3.3投标人所提供的产品，必须是在其过去承接的工程中使用过的技术成熟的产品，不允许使用未成熟的或新研制开发的产品。3.4投标人在中标后一周内必须把配电箱、柜的外形尺寸上报招标单位。3 .5投标人要认真熟悉设计图纸和招标内容，如发现问题或存有疑问，必须以书面形式报告招标人，并由招标人确认后再投标。否则中标后发现设备满足不了设计要求，由此造成的一切损失均由投标人负责。招标人有进一步向中标人要求赔偿损失的权利。4 .工程装备运行条件（1）安装场所（2）海拔高度（3）环境温度（4）日温差（5）相对湿度（6）抗震能力户内安装100Om540C2585%（25）要求承受地震烈度8度，即：水平
5、加速度0.3g垂直加速度0.15g安全系数1.67（7）电源三相380V50HZ单相220V50HZ5配电箱技术条件5.1 要求投标商对所提供设备的要求：正确的设计、固定牢靠、安装可靠、所用材料具有足够的强度、并具有合格的质量且无缺陷。如果投标人所提供的设备具有下述招标人所要求之外的装置或功能，须加以注明。5.2 投标产品（包括所选用的主要器件）必须符合中国电工产品认证委员会的安全认证要求，其电气设备上应带有安全认证保证（CeC认证）；必须符合国家现行技术标准的规定，并应提供合格证书等。5.3本次投标产品所选用的元器件必须保证是正品、新品，不准采用厂家的经济型产品。元件应采用国家有关标准的定型

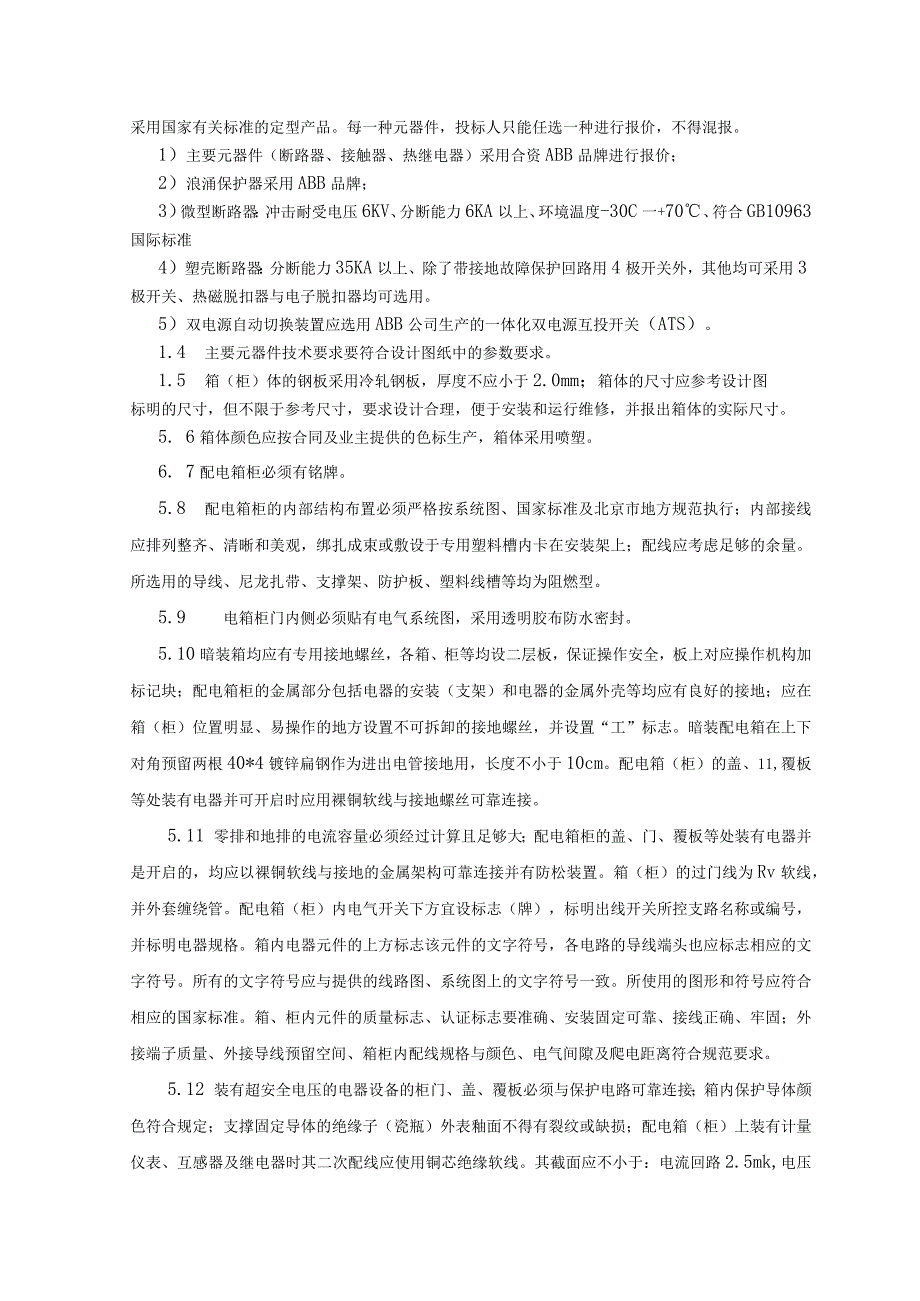

6、产品。每一种元器件，投标人只能任选一种进行报价，不得混报。1）主要元器件（断路器、接触器、热继电器）采用合资ABB品牌进行报价；2）浪涌保护器采用ABB品牌；3）微型断路器：冲击耐受电压6KV、分断能力6KA以上、环境温度-30C一+70、符合GB10963国际标准4）塑壳断路器：分断能力35KA以上、除了带接地故障保护回路用4极开关外，其他均可采用3极开关、热磁脱扣器与电子脱扣器均可选用。5）双电源自动切换装置应选用ABB公司生产的一体化双电源互投开关（ATS）。1.4 主要元器件技术要求要符合设计图纸中的参数要求。1.5 箱（柜）体的钢板采用冷轧钢板，厚度不应小于2.0mm；箱体的尺寸应参
7、考设计图标明的尺寸，但不限于参考尺寸，要求设计合理，便于安装和运行维修，并报出箱体的实际尺寸。5. 6箱体颜色应按合同及业主提供的色标生产，箱体采用喷塑。6. 7配电箱柜必须有铭牌。5.8 配电箱柜的内部结构布置必须严格按系统图、国家标准及北京市地方规范执行；内部接线应排列整齐、清晰和美观，绑扎成束或敷设于专用塑料槽内卡在安装架上；配线应考虑足够的余量。所选用的导线、尼龙扎带、支撑架、防护板、塑料线槽等均为阻燃型。5.9 电箱柜门内侧必须贴有电气系统图，采用透明胶布防水密封。5.10暗装箱均应有专用接地螺丝，各箱、柜等均设二层板，保证操作安全，板上对应操作机构加标记块；配电箱柜的金属部分包括电
8、器的安装（支架）和电器的金属外壳等均应有良好的接地；应在箱（柜）位置明显、易操作的地方设置不可拆卸的接地螺丝，并设置“工”标志。暗装配电箱在上下对角预留两根40*4镀锌扁钢作为进出电管接地用，长度不小于10cm。配电箱（柜）的盖、11,覆板等处装有电器并可开启时应用裸铜软线与接地螺丝可靠连接。5.11 零排和地排的电流容量必须经过计算且足够大；配电箱柜的盖、门、覆板等处装有电器并是开启的，均应以裸铜软线与接地的金属架构可靠连接并有防松装置。箱（柜）的过门线为Rv软线，并外套缠绕管。配电箱（柜）内电气开关下方宜设标志（牌），标明出线开关所控支路名称或编号，并标明电器规格。箱内电器元件的上方标志该
9、元件的文字符号，各电路的导线端头也应标志相应的文字符号。所有的文字符号应与提供的线路图、系统图上的文字符号一致。所使用的图形和符号应符合相应的国家标准。箱、柜内元件的质量标志、认证标志要准确、安装固定可靠、接线正确、牢固；外接端子质量、外接导线预留空间、箱柜内配线规格与颜色、电气间隙及爬电距离符合规范要求。5.12 装有超安全电压的电器设备的柜门、盖、覆板必须与保护电路可靠连接；箱内保护导体颜色符合规定；支撑固定导体的绝缘子（瓷瓶）外表釉面不得有裂纹或缺损；配电箱（柜）上装有计量仪表、互感器及继电器时其二次配线应使用铜芯绝缘软线。其截面应不小于：电流回路2.5mk,电压回路L5三2导线。接到活
10、动门处的二次线必须采用铜芯多股软线，并在活动轴两侧留出余量后卡固。电器安装板后的配线须排列整齐，绑扎成束或敷于专用塑料线槽内，并卡固在板后或柜内安装架处。配线应留有适当余度。配电箱（柜）内与电器元件连接的导线如为多芯铜软线时须盘圈后涮锡或压铜线鼻子。如为多芯铜线时须采用套管线鼻压接。与电度表连接的导线须用单股铜芯导线。导线穿过铁制安装板面时需在铁板处加装橡皮或塑料护圈。以保护导线绝缘外皮完好。配电箱（柜）所装各种开关及断路器当处于断开状态时可动部分不得带电。垂直安装时应上端接电源下端接负荷。水平安装时左端接电源右端接负荷（面对配电装置）。所有的配电箱必须按进、出电缆条数截面设计母排、电缆卡固位
11、置、电缆安装空间及进出线位置。箱（柜）内内电气干线用硬母线（考虑加热塑套）。出线断路器应与电气干线单独连接，不得采用导线套接。本工程采用TNT系统供电，PE线不得断开。在配电箱，（柜）内应设置N,PE母线或端子板（排），N,PE母排上的螺丝采用内六角螺丝，PE、N线经端子板配出。PE、N线端子采用方铜端子（详参见92DQ33-34常用接线端子做法图）。配电箱（柜）内端子板排列位置应与熔断器，断路器位置相对应。5.13 配电箱（柜）内的母线为铜母线，母线搭接处必须搪锡，搪锡前应将其表面进行处理，搪锡后表面应平整无杂物，母线应涂复黑漆，漆膜应完整无杂物，母线涂复黑漆起止位置应一致、整齐。铜母线应有
12、彩色分相标志，按下列规定布置。相别色标母线安装位置垂直安装水平安装引下线Ll黄上后（内）左L2绿中中中L3红F前（外）右N淡兰最下最外最右PE绿/黄5.14 配电箱不需预留敲落孔，箱体的上部和下部采用活板，待配管时由现场进行开孔。配电箱柜为过路箱时，按照电缆进线规格预留兀接铜排或加XTl系列电缆T接端子，并做好电气防护；配电箱柜为过路箱时，按照电缆进线规格和数量预留接线铜排和足够的接线空间。5.16 各箱柜的接线端子必须满足系统图上所标线型的安装要求，而不是完全按照电流的大小来选择（前提是必须满足电流的要求）。5.17 各箱柜的二次线与一次线应严格分开，不得混在一起，配电箱一次线电气连线与电气
13、元件连接处带电裸露部分不得超过1毫米，且电线切口平整，线口处需加分色分相彩色护套，护口齐整，布线平直整齐。一次电线压接要求依照：GB751.1-97冷压标准，大于等于IOmm?多股铜芯线要求搪锡。配电箱内电气元件一次接线各电接点只准压接单根线，多根线需配汇流排。配电箱内电气元件控制回路各端子压接点不得超过两根线。二次线应按控制原理图做好标记；其中双电源互投箱应实现手动及自动（自投不自复）两种功能。5.18 18消防联动控制箱及纳入楼宇自控的配电箱按招标人提供的配电箱控制原理图预留联动接口。并满足原设计和二次深化设计的要求。带应急电源的配电箱内只做双电源互投开关和普通出线开关，并和应急电源柜厂家
14、协调配合，预留好应急电源的进出线接口，保证系统的正常使用和满足设计要求。5.19配电箱（柜）内的电源指示灯应接在总开关前侧。指示灯应采用图纸给定规格的指示灯。指示灯及按钮的颜色应根据其用途按GB2682-81”电工成套装置中指志灯和按钮的颜色”的规定选择。5.20根据各配电箱（柜）系统图及竖向系统图及所提供的系统图上的电缆规格型号考虑电源接线方式，配电箱柜为过路箱时，则需配几接铜排与箱柜形成统一整体，铜排需做热塑处理，并做好电气防护，双电源加隔板。依据进线电缆截面，预留足够的接线空间。配电柜需考虑电缆上进上出同时考虑下部也有进线。5.21 配电箱柜的二次接线图与设计不一致时，需经设计认可。5.
15、22 其他具体要求参见相关的国家标准、精品工程、优质工程、行业标准及北京市的地方规范。5.23 箱、柜门配暗销，配通用钥匙。每个配电箱按2米奉送护口材料。7附件和工具7.1 投标人须提供保修期内保证正常运转所必需的附件和工具，其价格含在总价中。附件应是新品，与设备同型号，同工艺。8检验与测试1. 1制造厂的检验部门在制造过程中和完工后，应按本标书中所列提出的标准和规范，对设备进行各项具体的检验和试验，并随设备附合格证明。8. 2法定（或授权）的检验机构将按国家有关法规或条例及本标书所采用的标准中列入监察条款的有关规定，对设备进行监督检验。设备的制造和使用必须置于安全监察机构或授权的检验机构的监督下。9. 3招标人有权对产品进行发货前的检验，投标人应邀请不少于5人的招标人到制造厂检查制造工艺、原材料质量和产品质量。并参加产品出厂试验（但不作为最终验收），检查合格产品才允许出厂。投标人应为招标人进行上述检查提供便利条件。9验收9.1 当投标人所提供设备运抵现场后，须由投标人、招标人、设计、监理四方组成的验收小组，对投标人所提供的设备进行检验和核实。
