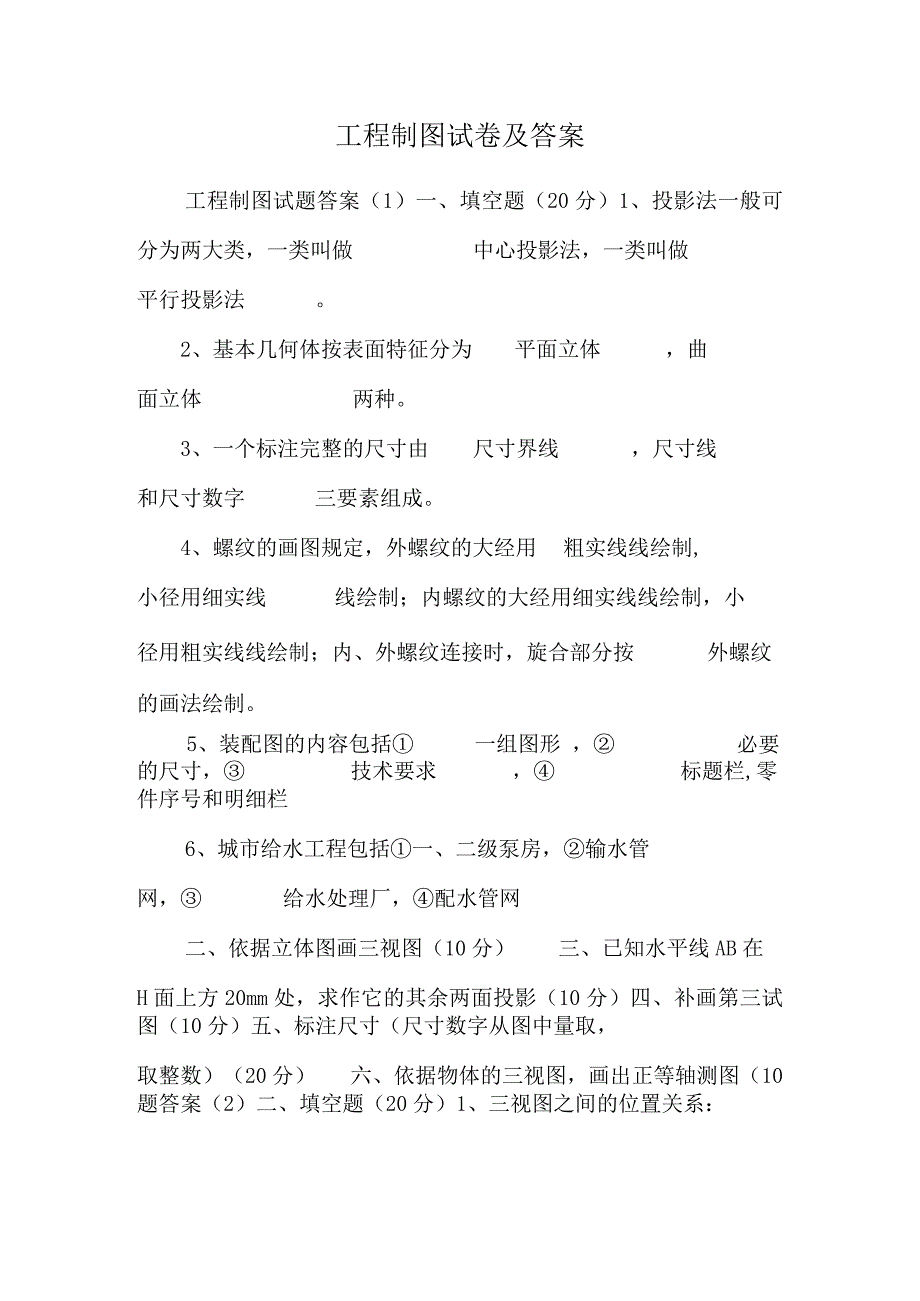

1、工程制图试卷及答案工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。2、基本几何体按表面特征分为平面立体，曲面立体两种。3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。4、螺纹的画图规定，外螺纹的大经用粗实线线绘制,小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。5、装配图的内容包括一组图形 ，必要的尺寸，技术要求，标题栏,零件序号和明细栏6、城市给水工程包括一、二级泵房，输水管网，给水处理厂，配水管网二、依据立体图画三视图（10分）三、已知水平线AB在H

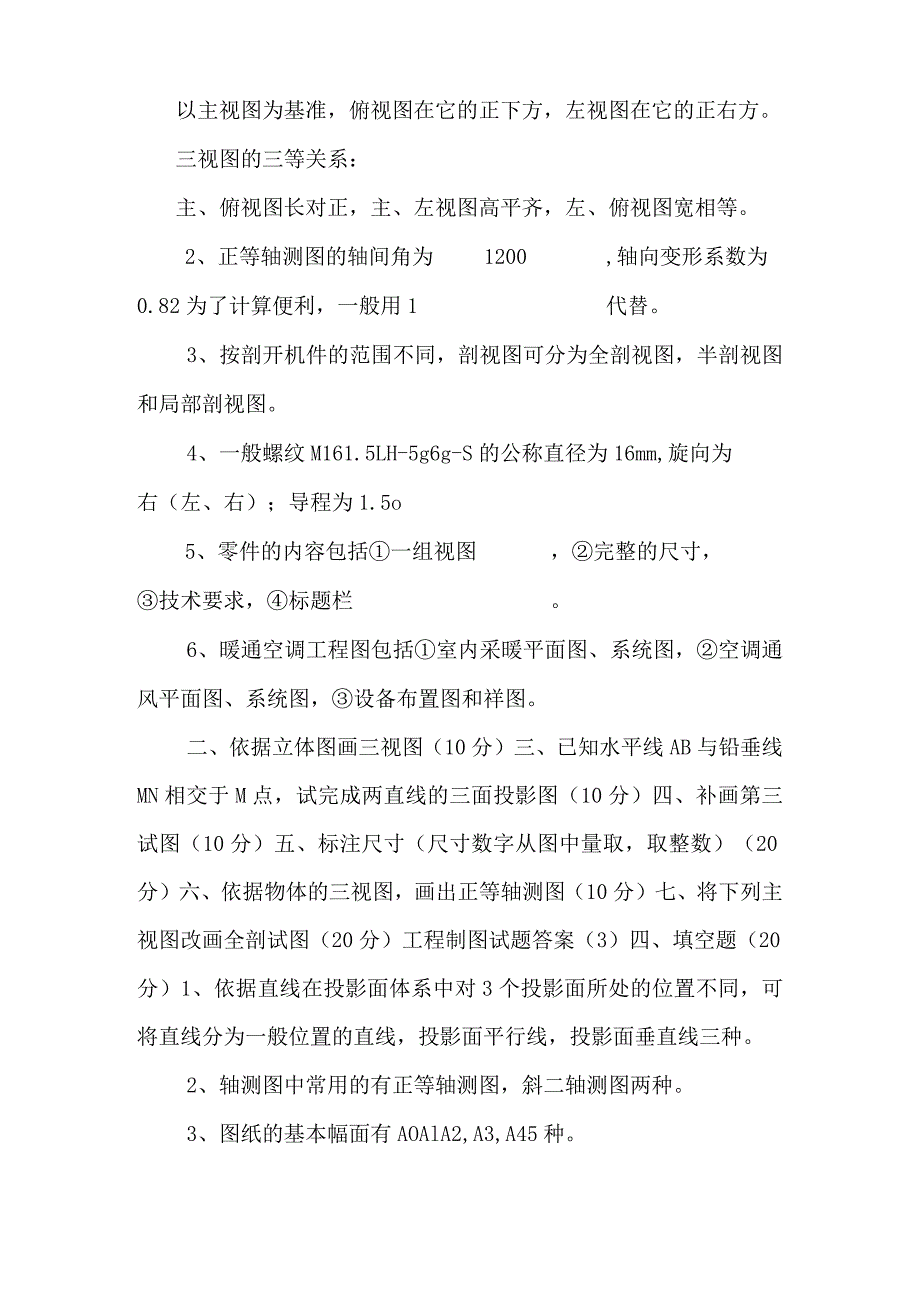

2、面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、依据物体的三视图，画出正等轴测图（10题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。三视图的三等关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。2、正等轴测图的轴间角为1200,轴向变形系数为0.82为了计算便利，一般用1代替。3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。4、一般螺纹M161.5LH-5g6g-S的公称直径为16mm,旋向为右（左、右）；导程为1
3、.5o5、零件的内容包括一组视图，完整的尺寸，技术要求，标题栏。6、暖通空调工程图包括室内采暖平面图、系统图，空调通风平面图、系统图，设备布置图和祥图。二、依据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、依据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、依据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。2、轴测图中常用的有正

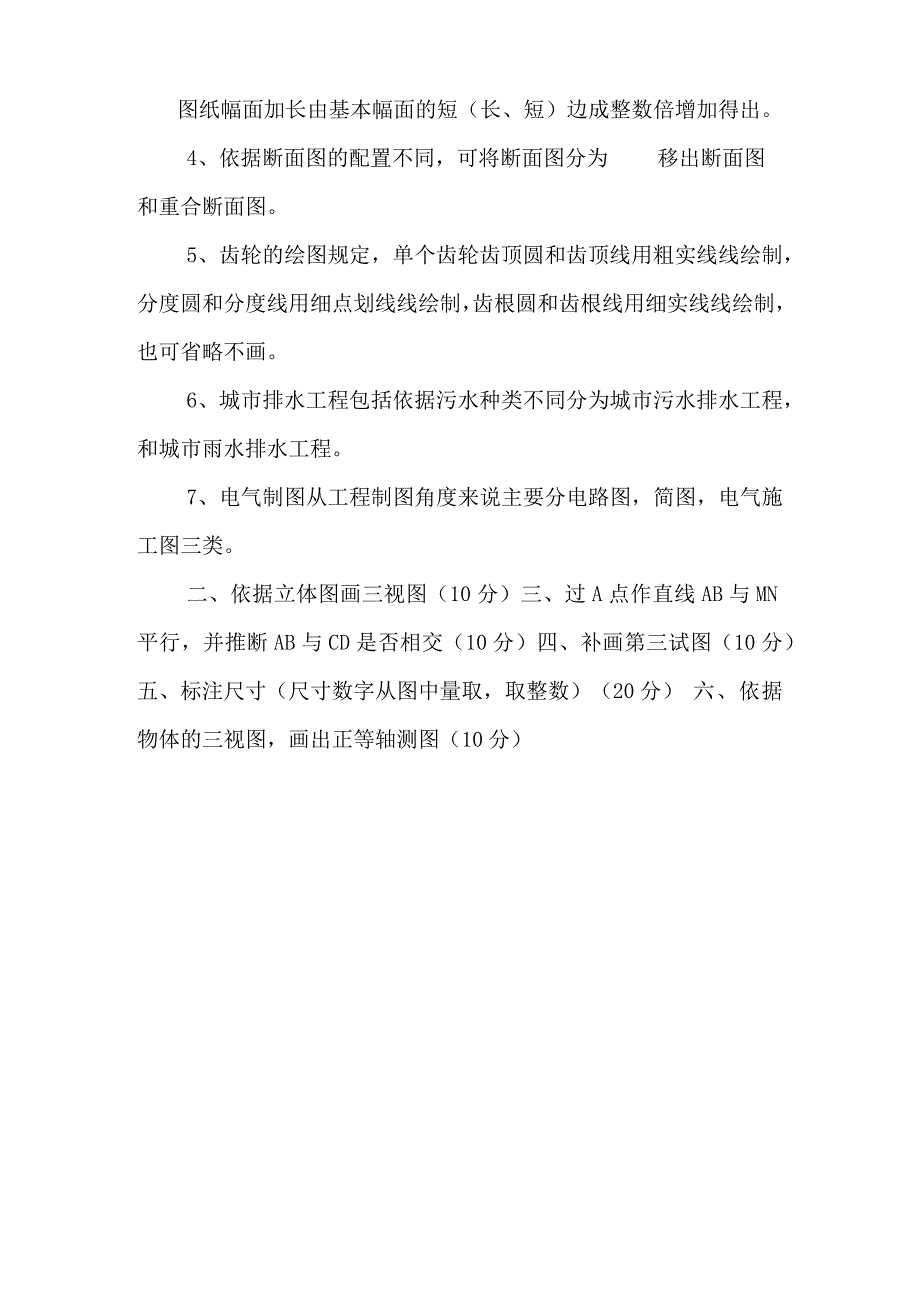

4、等轴测图，斜二轴测图两种。3、图纸的基本幅面有AOAlA2,A3,A45种。图纸幅面加长由基本幅面的短（长、短）边成整数倍增加得出。4、依据断面图的配置不同，可将断面图分为移出断面图和重合断面图。5、齿轮的绘图规定，单个齿轮齿顶圆和齿顶线用粗实线线绘制，分度圆和分度线用细点划线线绘制，齿根圆和齿根线用细实线线绘制，也可省略不画。6、城市排水工程包括依据污水种类不同分为城市污水排水工程，和城市雨水排水工程。7、电气制图从工程制图角度来说主要分电路图，简图，电气施工图三类。二、依据立体图画三视图（10分）三、过A点作直线AB与MN平行，并推断AB与CD是否相交（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、依据物体的三视图，画出正等轴测图（10分）
