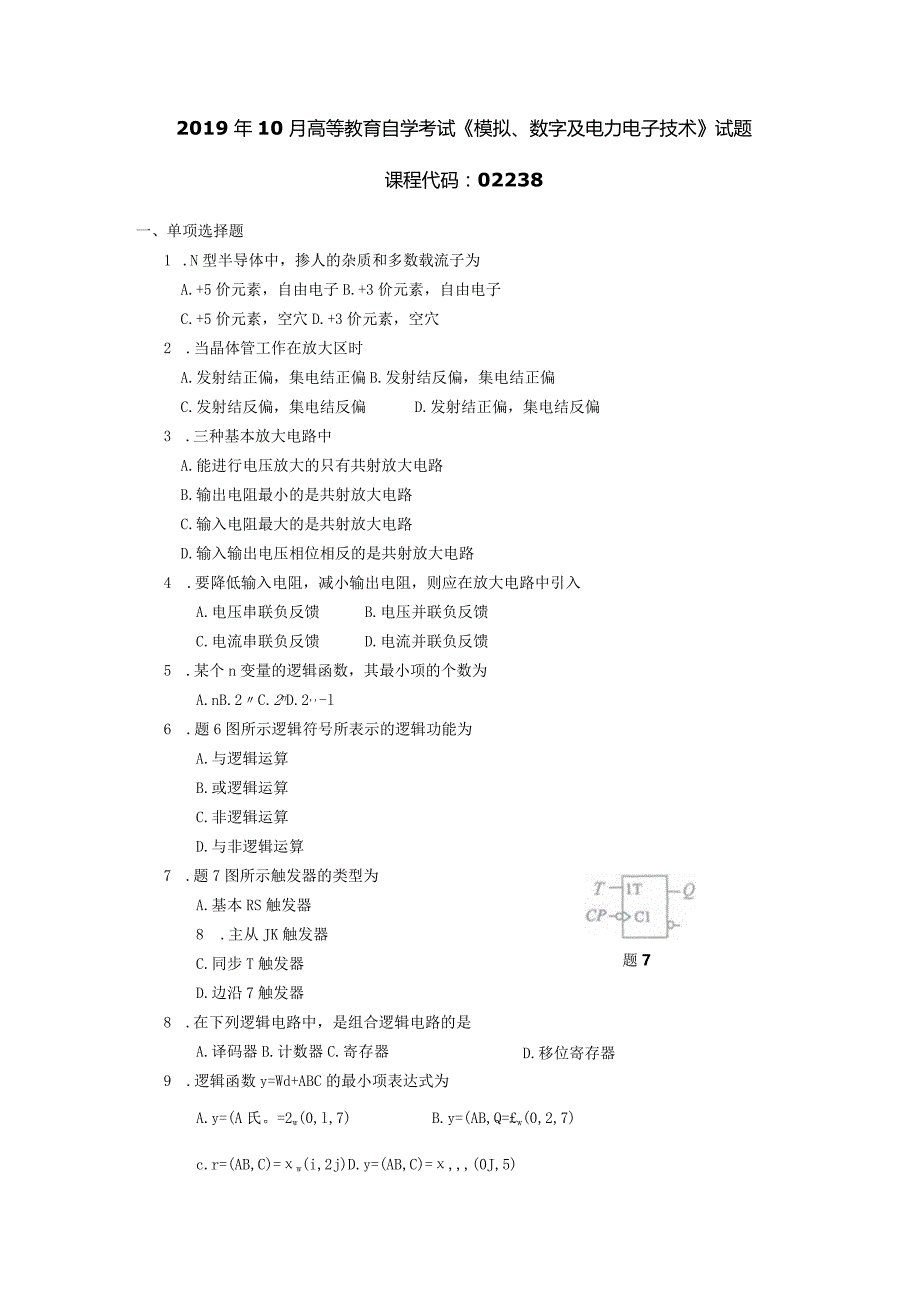

2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx_第1页
第1页 / 共5页

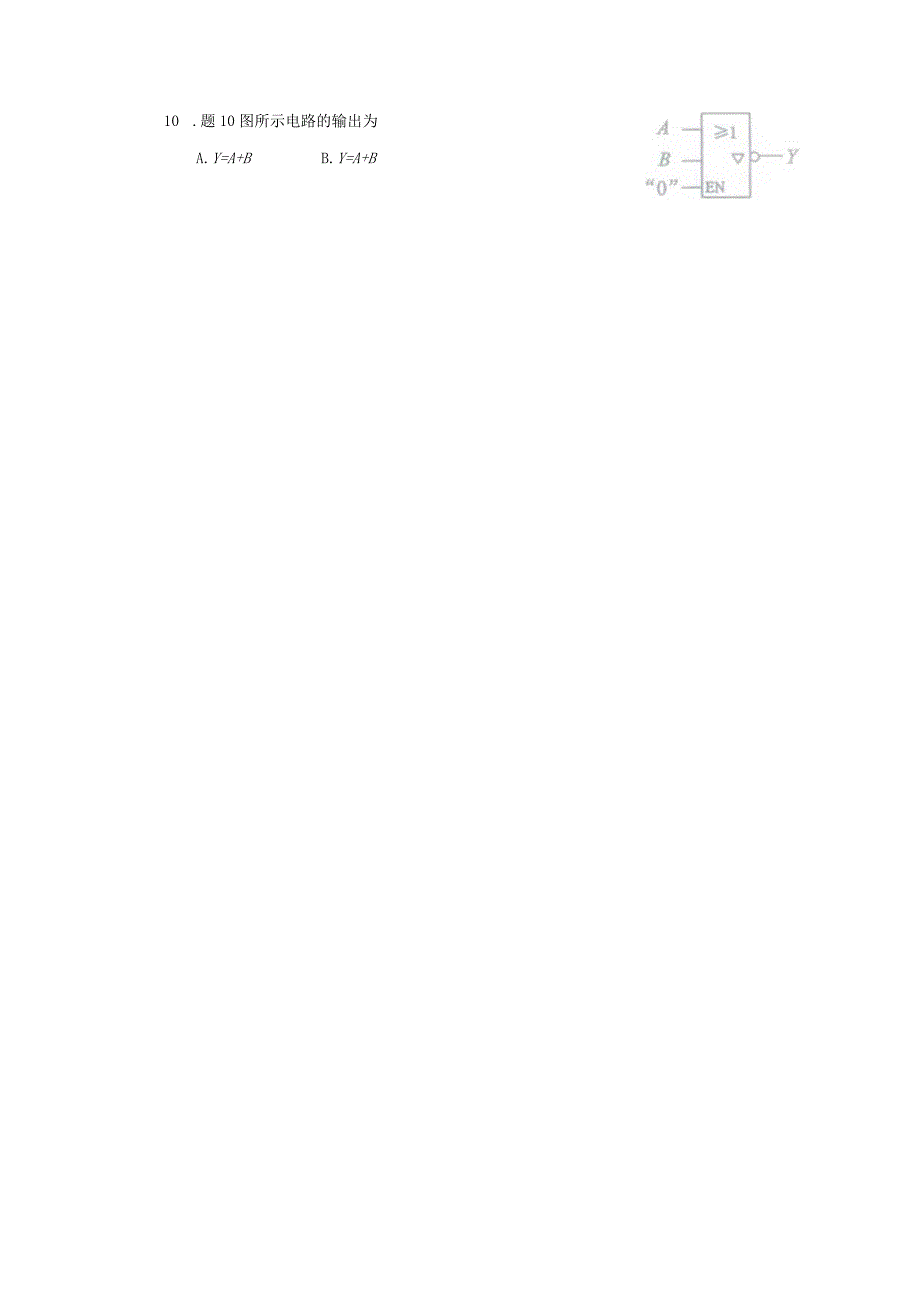

2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx_第2页
第2页 / 共5页

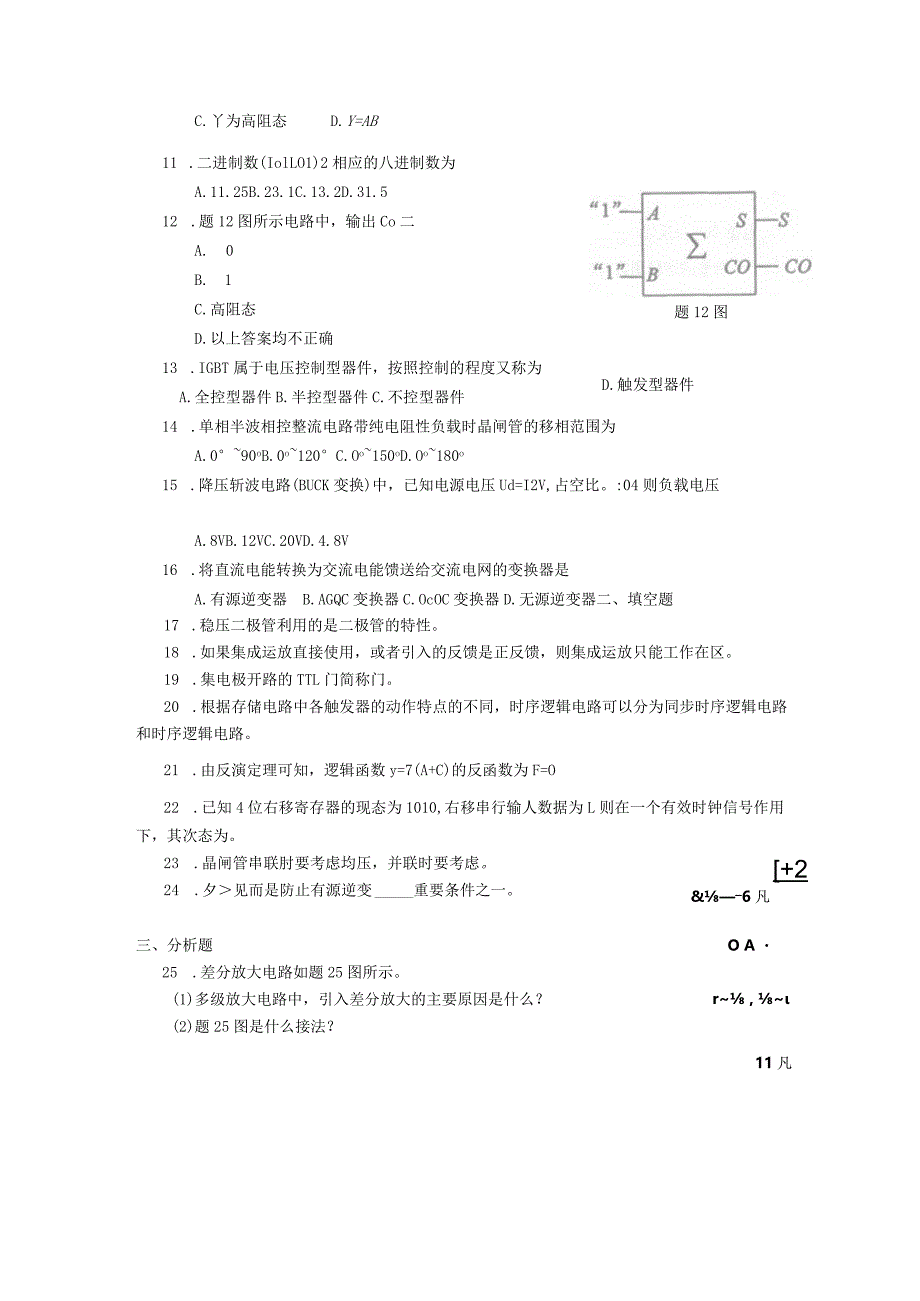

2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx_第3页
第3页 / 共5页
2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx_第4页
第4页 / 共5页
2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx》由会员分享,可在线阅读,更多相关《2019年10月自学考试02238《模拟、数字及电力电子技术》试题.docx(5页珍藏版)》请在第壹文秘上搜索。

1、2019年10月高等教育自学考试模拟、数字及电力电子技术试题课程代码:02238一、单项选择题1 .N型半导体中,掺人的杂质和多数载流子为A.+5价元素,自由电子B.+3价元素,自由电子C.+5价元素,空穴D.+3价元素,空穴2 .当晶体管工作在放大区时A.发射结正偏,集电结正偏B.发射结反偏,集电结正偏C.发射结反偏,集电结反偏D.发射结正偏,集电结反偏3 .三种基本放大电路中A.能进行电压放大的只有共射放大电路B.输出电阻最小的是共射放大电路C.输入电阻最大的是共射放大电路D.输入输出电压相位相反的是共射放大电路4 .要降低输入电阻,减小输出电阻,则应在放大电路中引入A.电压串联负反馈B.

2、电压并联负反馈C.电流串联负反馈D.电流并联负反馈5 .某个n变量的逻辑函数,其最小项的个数为A.nB.2C.2nD.2,-l6 .题6图所示逻辑符号所表示的逻辑功能为A.与逻辑运算B.或逻辑运算C.非逻辑运算D.与非逻辑运算题7图7 .题7图所示触发器的类型为A.基本RS触发器8 .主从JK触发器C.同步T触发器D.边沿7触发器8 .在下列逻辑电路中,是组合逻辑电路的是D.移位寄存器A.译码器B.计数器C.寄存器9 .逻辑函数y=Wd+ABC的最小项表达式为A.y=(A氏。=2w(0,l,7)B.y=(AB,Q=w(0,2,7)c.r=(AB,C)=w(i,2j)D.y=(AB,C)=,(0

3、J,5)10 .题10图所示电路的输出为A.Y=A+BB.Y=A+BC.丫为高阻态D.Y=AB11 .二进制数(IolLO1)2相应的八进制数为题12图D.触发型器件A.11.25B.23.1C.13.2D.31.512 .题12图所示电路中,输出Co二A. 0B. 1C.高阻态D.以上答案均不正确13 .IGBT属于电压控制型器件,按照控制的程度又称为A.全控型器件B.半控型器件C.不控型器件14 .单相半波相控整流电路带纯电阻性负载时晶闸管的移相范围为A.090oB.0o120C.Oo150oD.Oo180o15 .降压斩波电路(BUCK变换)中,已知电源电压Ud=I2V,占空比。:04则

4、负载电压A.8VB.12VC.20VD.4.8V16 .将直流电能转换为交流电能馈送给交流电网的变换器是A.有源逆变器B.AGQC变换器C.OcOC变换器D.无源逆变器二、填空题17 .稳压二极管利用的是二极管的特性。18 .如果集成运放直接使用,或者引入的反馈是正反馈,则集成运放只能工作在区。19 .集电极开路的TTL门简称门。20 .根据存储电路中各触发器的动作特点的不同,时序逻辑电路可以分为同步时序逻辑电路和时序逻辑电路。21 .由反演定理可知,逻辑函数y=7(A+C)的反函数为F=O22 .已知4位右移寄存器的现态为1010,右移串行输人数据为L则在一个有效时钟信号作用下,其次态为。+

5、2&6凡O A r , 23 .晶闸管串联肘要考虑均压,并联时要考虑。24 .夕见而是防止有源逆变重要条件之一。三、分析题25 .差分放大电路如题25图所示。(1)多级放大电路中,引入差分放大的主要原因是什么?(2)题25图是什么接法?11凡(3)当凡=4心,rhe=k,小心的夕=50,电路完全对称,求=%及&。Ut26 .由CB555定时器构成的应用电路如题26(a)图所示,己知Vcc=9V,要求:(1)说明这是由CB555构成的什么应用电路;(2)该电路的阈值电压Vr+、Vr.及回差电压分别为多少?(3)画出该电路的电压传输特性曲线,并标明相关参数;(4)若已知输入波形如题26(b)图所示

6、,试画出输出波形,并标明相关参数。题26(a)图题26(b)图27 .分析题27图所示的时序逻辑电路,要求:(1)写出各触发器的驱动方程和状态方程;(2)画出状态转换图;(3)检查电路能否自启动。题27图28 .依据题28(a)图单相逆变器的工作原理,分析出题28(b)图不同时间段电流流通路径。题28 (a)图题28 (B)图四、设计题29.某机器能否开机由A、B、C三项条件决定。当满足两项或两项以上条件,且A项条件必须满足时,方可开机。(设条件满足用“1”表示,可开机用“1”表示)。要求:(1)根据题意,列出真值表;(2)写出输出的最简与或表达式;(3)写出输出的与非一与非表达式;(4)画出用最少与非门实现的逻辑图。30.电路如题30图所示,运放A是理想的。(1)电路中R,4引入了什么反馈?(2)A工作在什么区?,=?题30图(4)若Rl=U,要求=+”为=?
