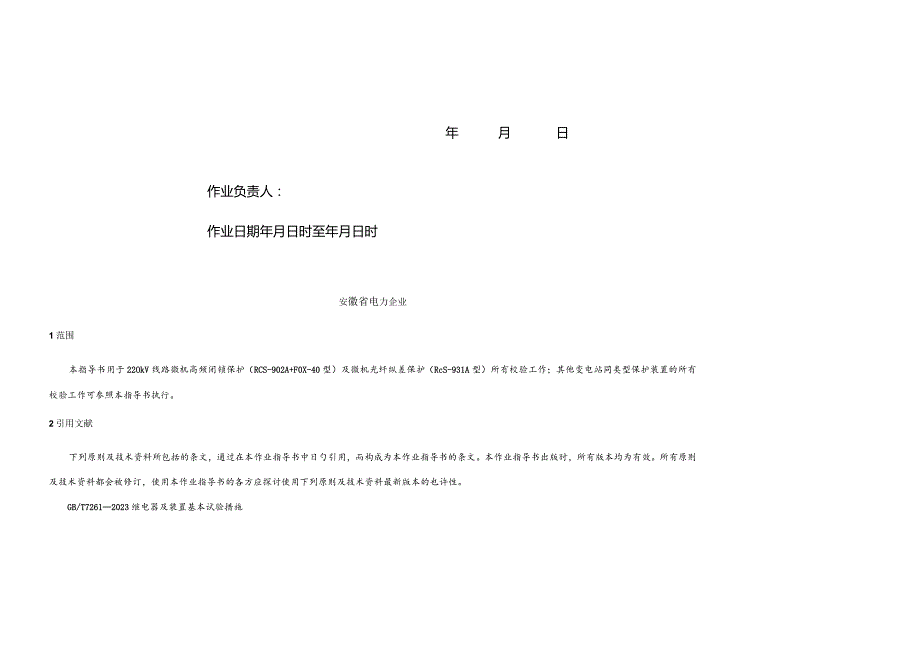

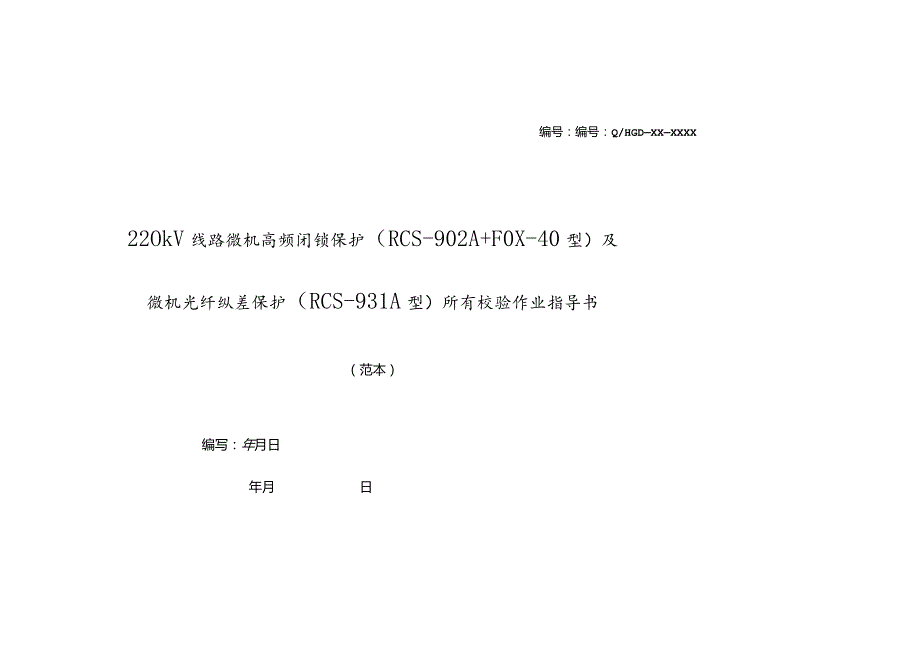

1、编号：编号：Q/HGDXXXXXX22OkV线路微机高频闭锁保护（RCS-902A+F0X-40型）及微机光纤纵差保护（RCS-931A型）所有校验作业指导书（范本）编写：年月日年月日年月日作业负责人：作业日期年月日时至年月日时安徽省电力企业1范围本指导书用于22OkV线路微机高频闭锁保护（RCS-902A+F0X-40型）及微机光纤纵差保护（RcS-931A型）所有校验工作；其他变电站同类型保护装置的所有校验工作可参照本指导书执行。2引用文献下列原则及技术资料所包括的条文，通过在本作业指导书中日勺引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有原则及技术资料都会被

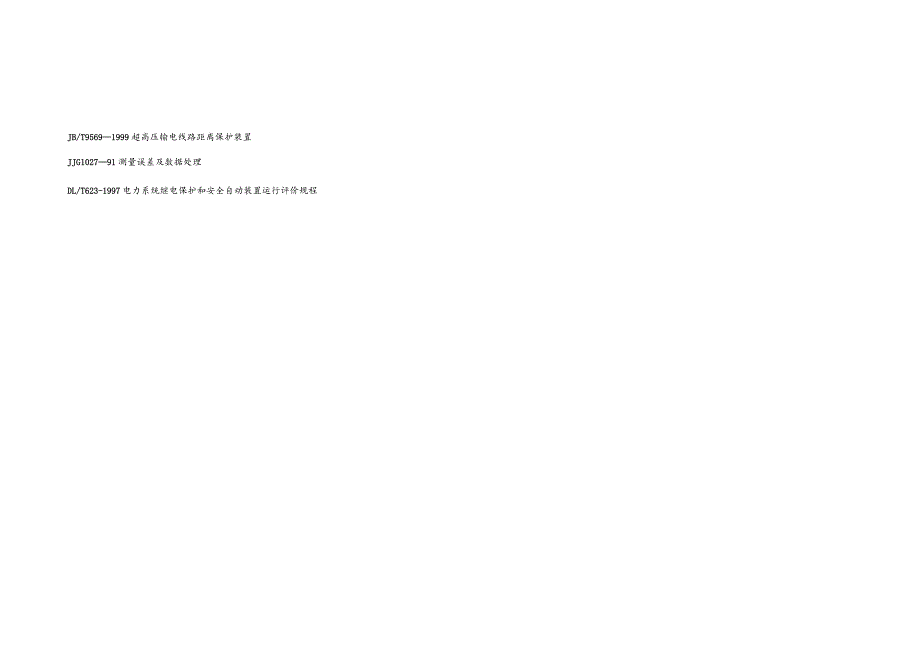

2、修订，使用本作业指导书的各方应探讨使用下列原则及技术资料最新版本的也许性。GB/T72612023继电器及装置基本试验措施JB/T95691999超高压输电线路距离保护装置JJG102791测量误差及数据处理DL/T623-1997电力系统继电保护和安全自动装置运行评价规程JB/T95682023电力系统继电器、保护及自动装置通用技术条件国家电网科(2023)572号继电保护和电网安全自动装置现场工作保安规定(87)水电电生字第108号继电保护及电网安全自动装置检查条例DL/T624-1997继电保护微机型试脸装置技术条件DL/T478-2023静态继电保护及安全自动装置通用技术条件DL/T5
3、27-2023静态继电保护装置逆变电源技术条件DL4791992静态电离保护装置技术条件DL4831992静态重叠闸装置技术条件RCS-902保护装置厂家技术阐明书RCS-902A保护装置厂家分板原理图RCS-902A保护装置厂家现场调试大纲1.Fx-912保护装置厂家技术阐明书RCS-931保护装置厂家技术阐明书RCS-931A保护装置厂家分板原理图RCS-931A保护袋置厂家现场调试大纲RCS-923保护装置厂家现场调试大纲Q/GDW161-2023线路保护及辅助装置原则化设计规范QGI)W175-2023变压器、高压并联电抗器和母线保护及辅助装置原则化设计规范国家电网企业十八项电网重大反
4、事故措施继电保护专业重点实行规定微机保护软件管理规定国家电网企业电力安全工作规程及安徽省电力企业宣贯意见2023版国家电网企业电网调度安全风险辨识防备手册3修前准备3.1作业任务及作业条件作业任务作业条件备注XX变电站22OkVXX线路微机高频闭锁保护(RCS-902A+F0X-40型)及微机光纤纵差保护(RCS-93IA型)所有校验22OkVXX开关检修状态、保护停运状态工作负责人提前申请保护检修，并写好工作票3.2准备工作安排序号内容原则负责人各注1检修工作前5天做好检修摸底工作，摸底工作包括检查设备状况、反措计划的执行状况及设备存在的缺陷2检修工作前7天提交XX线路停电申请按规定申报设备
5、停电申请单3根据本次校验B勺项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度规定、作业原则、安全注意事项规定所有工作人员都明确本次校验工作R勺作业内容、进度规定、作业原则及安全注意事项4动工前三天，准备好施工所需仪器仪表、工器具、最新整定单、有关材料、有关图纸、上一次试验汇报、本次需要改善的项目及有关技术资料仪器仪表、工器具应试脸合格，满足本次施工的规定，材料应齐全，图纸及资料应附合现场实际状况5根据现场工作时间和工作内容填写工作票（第一种工作票应在动工前一天交值班员）工作票应填写对B勺，并按电业安全工作规程有关部分执行3.3人员规定序号内容负责人备注1现场工作人员应身体健康
6、、精神状态良好2作业人员必须具有必要的电气知识，掌握本专业作业技能；作业负责人必须持有本专业有关职业资格证书并经同意上岗3全体人员必须熟悉电业安全工作规程B勺有关知识，并经考试合格3.4备品备件序号规格/型号单位数量备注1电源插件合用于本保护块12管理板合用于本保护块13.5工器具及有关资料序号名旅规格/型号单位数量备注1继电保护三相校监装置微机型套1在有效期内2电缆盘1带漏电保安器3计算器函数型只14兆欧表DMG2671F1000V,500V只1已校验5万用表FLUKE-17B只1在有效期内6个人工具箱7相位表只1在有效期内8试验接线套19图纸10阐明书11调试大纲3.6危险点分析及预控措施
7、序号危险点预控措施1现场安全技术措施及图纸如有错误，也许导致做安全技术措施时误跳运行设备或其他严重后果。编制二次工作安全措施票前应先检查附录中日勺二次工作安措施票和实际接线及图纸与否一致，如发现不一致，应及时向专业技术人员汇报，经确认无误后及时修改，修改对的后严格执行附录中的二次工作安全措施票2拆动二次回路接线时，例如拆端子外侧接线，有也许导致二次交、直流电压回路短路、接地，联跳回路误跳运行设备。拆动二次回路接线时，易发生遗漏及误恢复事故。工作时应认真查对回路接线，查清联跳回路电缆接线，如需拆头，应拆端子排内侧并用绝缘股布包好，并做好记录3带电插拔插件，易导致集成电路元器件损坏。插拔插件前应将
8、控制熔丝取下，发现问题应查找原因，不要频繁插拔插件4频繁插拔插件，易导致插件接插头松动。插拔插件应徒手释放静电并应尽量少拔插件5保护传动配合不妥，易导致人员受伤及设备事故。检查开关实际位置状态及异常信号6保护室内使用无线通讯设备，有也许导致保护误动。远离保护设备使用或将通信设备关闭。7进行断路器传动试验时，有也许通过错灵回路误启动母差并误跳运行断路器。解除失灵启动母差保护压板8漏拆联跳接线或漏退压板，易导致误跳运行设备。严格根据图纸对二次回路接线改动并做好记录9电流回路开路或失去接地点，易引起人员伤亡及设备损坏。严禁交、直流电压回路短路、接地，交流电流回路开路10表计量程选择不妥或用低内阻电压
9、表测量联跳回路，易导致误跳运行设备。使用前核准表计量程11运行设备的保护定值与定值告知单不符，也许会导致保护误动或拒动。保护装置投运前，与运行人员一同查对定值，并做好记录；12保护屏检查及打扫。将毛刷导电部分用绝缘胶布缠好13收发信机装置校验。检查开关位置状态及本侧、对侧收发讯机状态14控制室内XX保护屏相邻为#2主变保护屏，上采XX控制屏与旁路2810是同一块屏，工作时误碰运行设备。工作前会同运行值班员认真检查所做的安全措施与否符合实际规定，在工作中严禁变化所做的安全措施15在室外端子箱工作走错间隔进入现场检查安全措施和标示牌，并与带电设备保持足移的安全距离16电流回路没有断开与外部的连接导
10、致采样误差根据二次工作安全措施票执行，并做好记录17电流回路没有短接与故障录波器的连接没有短接，导致故障录波器频繁启动根据二次工作安全措施票执行，并做好记录18电压回路与外部曰勺连接没有断开，导致电压回路短路、接地根据二次工作安全措施票执行，并做好记录19焊接插件内元件电烙铁外壳应可靠接地20试舱设备外壳应可靠接地试验接线必须通过第二人检查21在传动开关试验时，必须告知运行值班员，在得到运行值班员的许可后，方可进行传动开关试验（应将装置及二次回路恢复至运行状态：指定值和压板）在传动断路器时，必需先告知检修班，在得到一次工作负责人同意，并在断路器机构箱明显的地方挂“断路器正在传动”标示牌后，方可
11、传动断路器，并做到尽量少传动断路器3.7人员分工序号作业项目检修负责人作业人员1XX线路微机高频闭锁保护（RCS-902A+F0X70型）屏及微机光纤纵差保护（RCS-931A型）屏接线检查，螺丝紧固，卫生打扫2XX开关端子箱接线检查，螺丝紧固，卫生打扫3XX开关控制屏接线检查，螺丝紧固，卫生打扫4XX线路RCS-902A+FOX-40及RCS-931保护装置校监5XX线路保护整组试验6XX线路RCS-931保护光纤通道检查；7XX线路RCS-902+F0X-40型光纤通道检查8XX线路保护定值检查：9XX线路保护状态检查4作业程序及作业原则（试验记录见附录B）4.1动工序号内容到位人员签字1
12、工作票负责人会同工作票许可人检查工作票上所列安全措施与否对的完备，经现场核查无误后，与工作票许可人办理工作票许可手续2动工前工作负责人检查所有工作人员与否对的使用劳保用品，并由工作负责人带领进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项、设备状态及人员分工，全体工作人员应准备好图纸、资料、阐明书等，明确作业范围、进度规定等内容，并在到位人员签字栏内分别签名3根据“二次工作安全措施票”（见附录C）的规定，完毕安全措施并逐项打上已执行的标识，把保护屏上各压板及小开关原始位置记录在“二次工作安全措施票”上在作好安全措施工作后，方可动工4.2检修电源的使用序号内容原则及
13、注意事项负贵人签字1检修电源接取位置从就近检修电源箱接取；在保护室内工作，保护室内有继保专用试脸电源屏，故检修电源必须接至继保专用试脸电源屏的有关电源接线端子，且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器2接取电源时的注意事项接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，先接刀闸处，再接电源侧：4.3检修内容和工艺原则序号检修内容工艺原则安全措篇及注怠事项检修成果负责人签字1保护屏、控制屏及端子箱检查及打扫保护屏、控制屏及端子箱应清洁无尘，接线应无机械损伤，接线压接应紧固检查前应关闭直流电源，断开交流电压回路；防止直流回路短路、接地2压板检查接线压接应紧固，符合反措规定检查前应关闭直流电源，断开交流电压回路；防止直流回路短路、接地3屏蔽接地检查接线压接应紧固工作中应防止跑错间隔4插件外观检查插件外观应完整，插件内应无灰尘，插件内焊点应无漏焊、虚焊现象发现问题应查找原因，不要频繁插拔插件5定值查对打印定值清单查对应对的校会前打印定值清单6绝缘检查摇测
