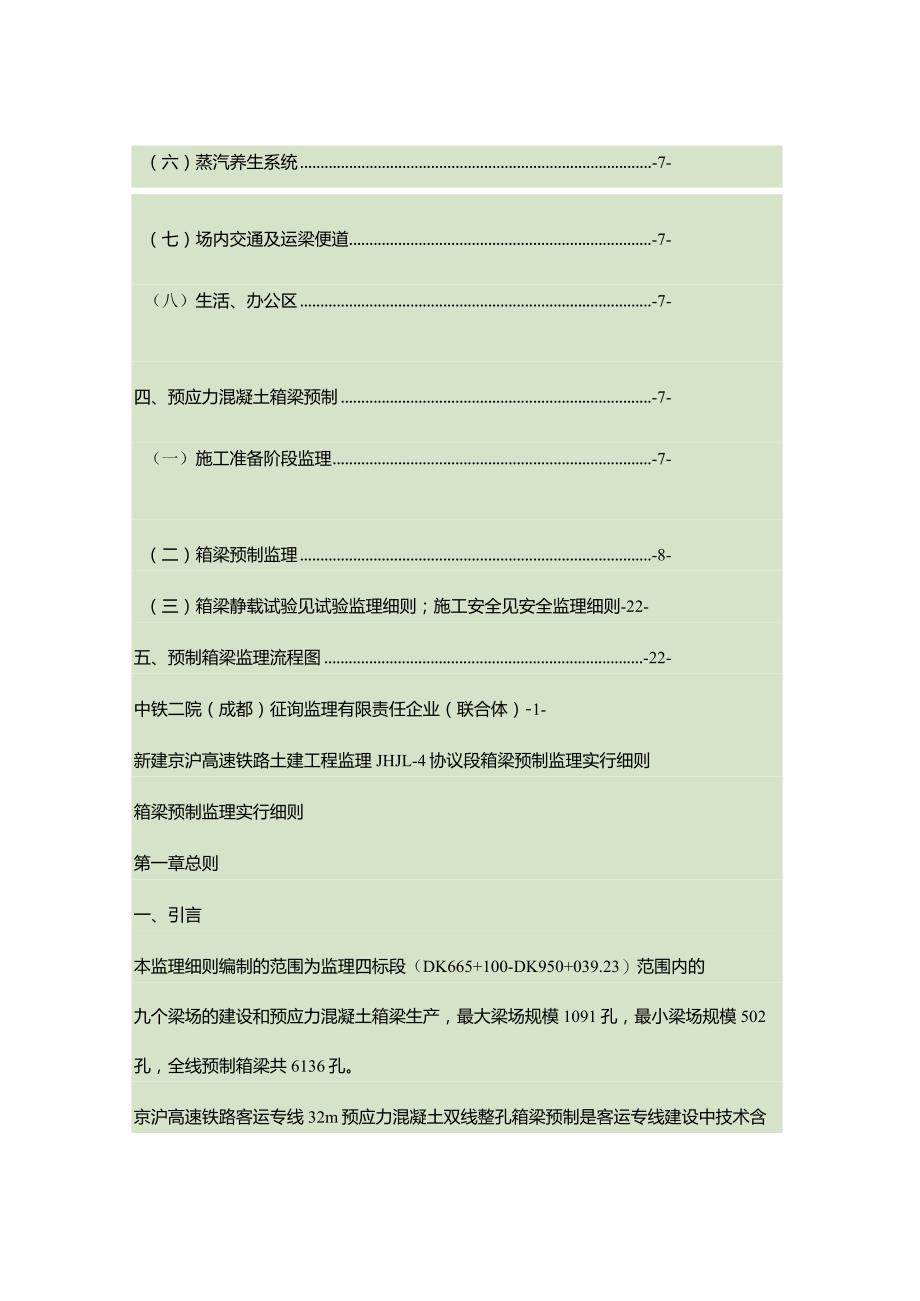

1、新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则目录第一章总则-2-一、弓I言-2-二、编制根据-2-三、监理根据-3-第二章梁场建设-3-一、概述-3-二、梁场建设方案审查-4-（一）梁场平面布置-4-（二）重要土建部分规划-4-（三）管线布置规划-5-三、重要临建工程-5-（一）地基处理-5-（一）制梁台座-6-（三）存梁台座-6-（四）提梁机走行轨道-6-（五）混凝土拌和站-6-（六）蒸汽养生系统-7-（七）场内交通及运梁便道-7-（八）生活、办公区-7-四、预应力混凝土箱梁预制-7-（一）施工准备阶段监理-7-（二）箱梁预制监理-8-（三）箱梁静载试验见试验监理细则；

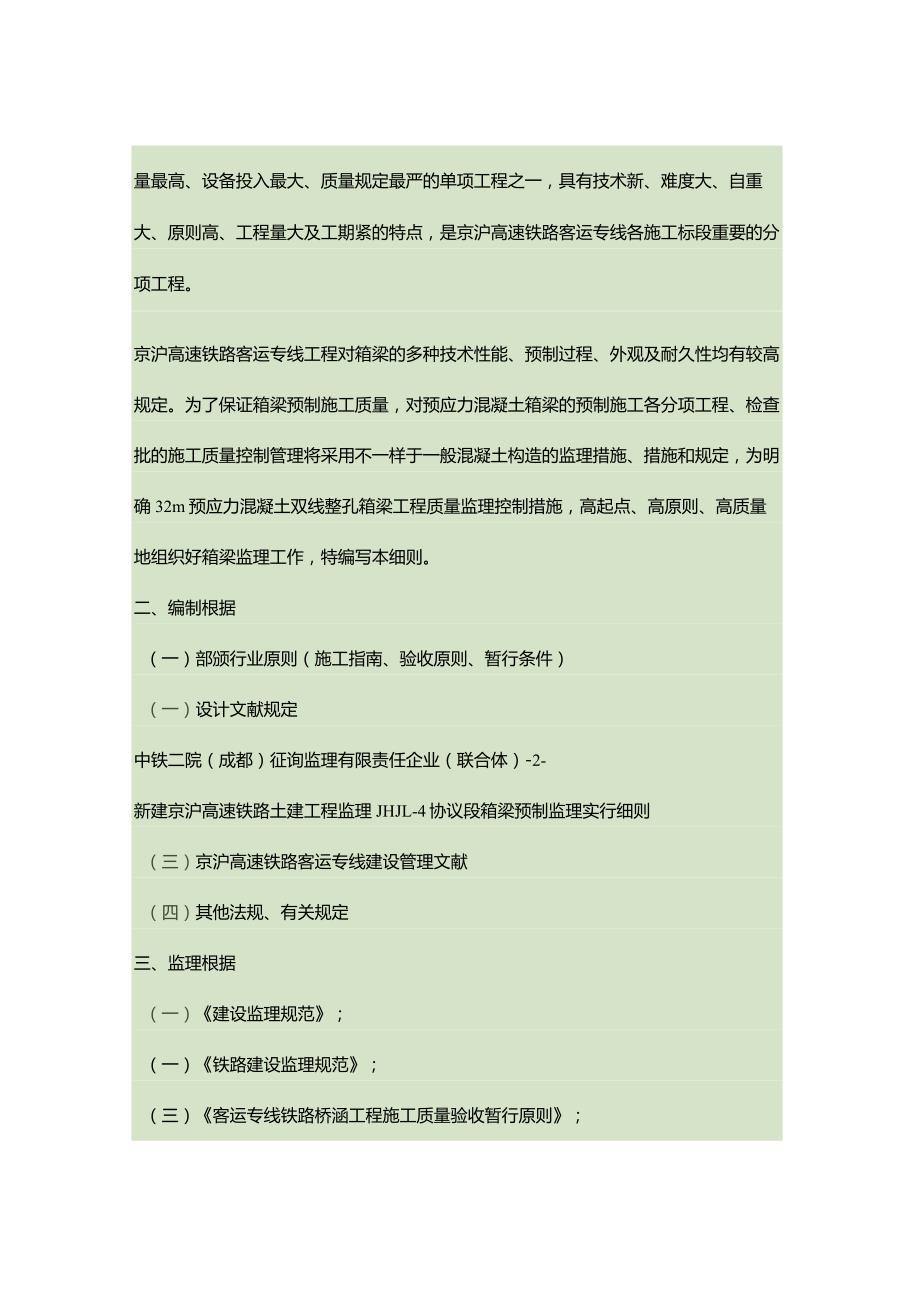

2、施工安全见安全监理细则-22-五、预制箱梁监理流程图-22-中铁二院（成都）征询监理有限责任企业（联合体）-1-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则箱梁预制监理实行细则第一章总则一、引言本监理细则编制的范围为监理四标段（DK665+100-DK950+039.23）范围内的九个梁场的建设和预应力混凝土箱梁生产，最大梁场规模1091孔，最小梁场规模502孔，全线预制箱梁共6136孔。京沪高速铁路客运专线32m预应力混凝土双线整孔箱梁预制是客运专线建设中技术含量最高、设备投入最大、质量规定最严的单项工程之一，具有技术新、难度大、自重大、原则高、工程量大及工期紧的特点，
3、是京沪高速铁路客运专线各施工标段重要的分项工程。京沪高速铁路客运专线工程对箱梁的多种技术性能、预制过程、外观及耐久性均有较高规定。为了保证箱梁预制施工质量，对预应力混凝土箱梁的预制施工各分项工程、检查批的施工质量控制管理将采用不一样于一般混凝土构造的监理措施、措施和规定，为明确32m预应力混凝土双线整孔箱梁工程质量监理控制措施，高起点、高原则、高质量地组织好箱梁监理工作，特编写本细则。二、编制根据（一）部颁行业原则（施工指南、验收原则、暂行条件）（一）设计文献规定中铁二院（成都）征询监理有限责任企业（联合体）-2-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则（三）京沪高速
4、铁路客运专线建设管理文献（四）其他法规、有关规定三、监理根据（一）建设监理规范；（一）铁路建设监理规范；（三）客运专线铁路桥涵工程施工质量验收暂行原则；（四）客运专线铁路桥涵工程施工指南；（五）铁路混凝土施工质量验收补充原则；（六）铁路混凝土构造耐久性设计暂行规定；（七）铁路混凝土工程施工技术指南；（八）350km/h客运专线预应力混凝土预制梁暂行技术条件；（九）其他部颁通用、专用图纸；（+）经同意的工程设计施工图；（十一）其他有关资料及规定。第二章梁场建设一、概述京沪高速铁路客运专线梁场具有规模大、大型生产设备多的特点，一般场址选在正线线路旁边，与既有公路相邻交通便利，梁场重要由生产区、生产
5、辅助区、办公生活区三大部分构成。其中：生产辨别为制梁区、存梁区、提梁区；生产辅助辨别为徐拌和站、砂石料存中铁二院（成都）征询监理有限责任企业（联合体）-3-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则放去、锅炉房、钢构件寄存区、钢绞线寄存区、材料库房、机修区等；办公生活辨别为生活区、办公区、停车场等生活设施。二、梁场建设方案审查（一）梁场平面布置根据制梁场采用的生产工艺、箱梁的外型尺寸、业重规定的工期并综合考虑场区道路、作业空间等原因，经计算确定梁场所理占地面积，场区内生产区、生产辅助区、办公生活区等构成部分布局合理，最高生产能力孔数/天必须满足工期规定，合理设置制梁台座
6、、钢筋绑扎台座、内模拼装台座和存梁台座的数量、位置，存梁能力应满足运架能力的规定。1、布置原则及根据（1）选用2x45Ot轮轨式提梁机，横跨两列制梁台座，将箱梁直接提吊出台放于存梁台座。（2）选用90Ot轮轨式提梁机，需设置变轨区在各轨道之间横移就位；（3）选用2x5Ot龙门吊，分别吊装钢筋笼及内模；（4）外模为固定式，内模为液压整体收放式；（5）根据业主工期规定，合理确定制梁和存梁台座配置；（二）重要土建部分规划在平面布置上，制梁场重要由生产区、生产辅助区、办公生活区构成，生产区重要有：制梁区（钢筋制作区、钢筋寄存区、钢绞线加中铁二院（成都）征询监理有限责任企业（联合体）4新建京沪高速铁路土
7、建工程监理JHJL-4协议段箱梁预制监理实行细则工区、制梁台座、整体钢筋绑扎台、内模寄存台），存梁区，提梁区，截排水部分（沉淀池、排水沟）等；生产辅助区设险拌和站、砂石料寄存去、锅炉房、钢构件寄存区、钢绞线寄存区、材料库房、机修区、水电部分（供应站、上水预埋管、供电预埋管）等；办公生活区设生活区、办公区、停车场等生活设施。（三）管线布置规划1、蒸汽养护管道蒸养管道在制梁台座区日勺布置应按照蒸养规定进行布置。2、电力布置梁场运送、起重设备来往频繁，场内及生活区内电缆应采用埋地式。生产区配电箱间距原则上不超过40m,充足保证拖地电缆40m内工作，为保证电缆过沟安全，在电缆过沟处应加钢管防护。3、排
8、水沟布置在平面布置上，排水方向按地势走向，每个制梁区应布置一道排水沟，最终汇集排出梁场，保证排水畅通，场内不积水。三、重要临建工程（一）地基处理场区应委托有资质单位出具梁场场区岩土工程勘察汇报，同步结合现场状况，委托具有对应资质日勺单位设计场区地基处理方案，同步该地基处理方案必须通过本标段设计单位复核检算，应充足考虑制存梁台座和提梁机轨道的沉降、变形，保证施工安全。中铁二院（成都）征询监理有限责任企业（联合体）-5-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则地基处理施工质量监理参照京沪高速铁路客运专线路基工程对应监理细则实行。（一）制梁台座制梁台座采用钢筋混凝土构造，施
9、工单位设计或委托设计的存梁台座必须是有资质的单位进行设计。质量监控措施：参照梁体模板、钢筋、混凝土的质量监控程序和措施执行。（三）存梁台座存梁台座采用钢筋混凝土构造，基础一般为刚性扩大基础，施工单位设计或委托设计的存梁台座必须是有资质的!单位进行设计。质量监控措施：参照梁体模板、钢筋、混凝土的质量监控程序和措施执行。（四）提梁机走行轨道轨道设计满足龙门吊的受力规定，基础为刚性扩大基础，施工单位设计或委托设计的图纸必须是有资质的单位进行设计。质量监控措施：参照梁体模板、钢筋、混凝土的质量监控程序和措施执行。钢轨铺设质量应满足提梁机走行稳定、安全的规定。（五）混凝土拌和站按照铁道部质检中心2023
10、年12号文日勺规定，梁场必须具有专用的混凝土拌合站，监督施工单位必须执行。监理应检查施工单位报送的拌合站有关资料，检查拌合站生产能力和运行状况，与否满足梁场正常生产需要。检查计量装置必须通过法定计量检查部门的鉴定，到中铁二院（成都）征询监理有限责任企业（联合体）-6-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则达有效期或者出现不正常的运转状况，规定承包单位重新申请法定计量检查部门鉴定。（六）蒸汽养生系统混凝土浇注完毕后采用养护棚罩封闭梁体，并输入蒸汽控制梁体周围的湿度和温度。蒸汽养护系统设置应通过热工计算，梁场需设置锅炉和蒸汽管路，满足预制箱梁生产能力的需要。蒸汽系统控制
11、采用全电脑温度自动控制系统。（七）场内交通及运梁便道制梁场内道路与施工便道相连，经地基处理后，用C20混凝土硬化。（八）生活、办公区生活区、办公区应满足文明施工，同步满足绿化、环境保护规定。四、预应力混凝土箱梁预制（一）施工准备阶段监理1、监理要分级审核承包人的施组及动工汇报。符合规定予以签认同意。2、现场试验监理对承包人所进的水泥、钢材、碎石、砂、水、混合材料、外加剂、钢绞线、锚具、夹具和连接器、橡胶抽拔棒等根据设计、规范规定进行检查，经检查合格才准许使用于本工程。（原材料质量控制见试验有关细则）3、梁场现场监理检查承包人进场施工机械及工艺设备。检查其中铁二院（成都）征询监理有限责任企业（联
12、合体）-7-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则性能与否良好，并对其进行确认。4、梁场专监核查承包人的质量保证措施。(1)核查承包人的技术人员、质检人员以及生产工人的配置与否满足规定；与产品质量有关的人员与否参与过有关培训学习；(2)审批承包人编制的对应工艺措施；检查承包人的技术交底；(3)检查承包人配置的运送、振捣、钢筋加工机械以及箱梁钢筋整体吊装、混凝土生产及浇注、移梁等设备与否满足施工需要。5、梁场现场监理检查承包人的现场标识牌与否齐全。(1)工程标识：生产梁的重要技术原则和参数以及碎生产施工标识牌等；(2)钢筋标识：钢筋原材、成品、半成品以及钢绞线等均要有
13、产品标识牌，且责任到人。(3)安全警示标识：在必要日勺地方设置安全标识牌。(一)箱梁预制监理1、模板质量检查现场监理接到承包人制梁模板报检，及时到现场对承包人报检模板的刚度、强度、稳定性以及构造尺寸等进行检查，检查合格后准予用于本工程。钢模板应符合如下的规定：(1)钢模板必须具有足够的强度、刚度和稳定性,能可靠地承受施工中日勺多种荷载,以保证梁体各部形状、尺寸及预埋件位置精确。模板的全长及跨度应设置反拱度及预留压缩量“中铁二院(成都)征询监理有限责任企业(联合体)-8-新建京沪高速铁路土建工程监理JHJL-4协议段箱梁预制监理实行细则(2)检查所有模板连接端部和底脚有无碰撞而导致影响使用的缺陷
14、或变形，振动器支架及模板焊缝处与否有开裂破损，如有均应及时补焊、整修。(3)模板板面平整、接缝严密不漏浆。模板与混凝土接触面的面板焊缝应打磨平整，不应有焊疤、凹坑、烧伤等现象。(4)涂在模板上的脱模剂，不得使混凝土变色。2、模板安装质量检查现场监理接到承包人模板安装报检，在规定的时间内尽快到现场对承包人报检日勺模板安装进行检查。检查合格后方可准许进行下道工序。(1)底模安装及支座位置检查检查底模应在每次侧模安装前检查，用水平仪检查底板的反拱及下沉量，不符合规定处应规定及时整修。检查涂刷的隔离剂与否均匀。检查支座位置，应在每次侧模安装前检查，检查的内容有：横向位置、平整度，两端支座螺栓孔中心距离
